Система VTEC (Variable Valve Timing and Lift Electronic Control), разработанная Honda, представляет собой механизм изменения фаз газораспределения, способный адаптировать работу клапанов в зависимости от оборотов двигателя. В отличие от традиционных систем с фиксированными параметрами, VTEC позволяет использовать два профиля кулачков распредвала – экономичный и высокопроизводительный.
На низких оборотах двигателя активен кулачок с меньшей высотой и длительностью открытия клапанов. Это способствует экономии топлива и снижению уровня выбросов. При достижении определённого порога (обычно 4500–6000 об/мин, в зависимости от модели двигателя), срабатывает электромагнит, который через масляный канал активирует блокировочные штифты. Они соединяют кулачки с более агрессивным профилем, открывающим клапаны шире и дольше. Это обеспечивает увеличение мощности без ущерба для надежности.
Для корректной работы VTEC требуется стабильное давление масла и исправный датчик положения распредвала. При обслуживании важно использовать моторное масло с рекомендованной вязкостью и не допускать его загрязнения. Отложенное обслуживание может привести к задержке переключения фаз или полной потере функции VTEC.
Особенность системы в том, что она не просто переключает профили кулачков, а делает это с высокой точностью и скоростью, без прерывания работы двигателя. Это позволяет добиться сбалансированного сочетания экономичности и динамики, особенно в двигателях серий B, D, K и H, где VTEC реализован в наиболее эффективной форме.
Как VTEC регулирует фазы газораспределения при разных оборотах
Система VTEC использует два профиля кулачков распределительного вала: один оптимизирован для низких оборотов, другой – для высоких. При работе на малых оборотах активен стандартный профиль, обеспечивающий умеренное открытие клапанов и ограниченную продолжительность фазы газораспределения. Это повышает топливную экономичность и стабилизирует работу двигателя на холостом ходу.
Когда обороты двигателя достигают заранее заданного порога (обычно 4500–6000 об/мин в зависимости от модели), блок управления активирует электромагнитный клапан, подающий давление масла в привод механизма VTEC. Масло перемещает плунжеры, фиксируя кулачки высокого профиля с клапанными коромыслами. В результате клапаны открываются шире и дольше, улучшая наполнение цилиндров воздухом и повышая мощность двигателя.
При переходе на высокий профиль кулачков: увеличивается перекрытие фаз, изменяется момент открытия и закрытия клапанов. Это снижает сопротивление на впуске и улучшает продувку камеры сгорания, особенно при высоких нагрузках. Такие изменения позволяют двигателю работать с максимальной эффективностью в диапазоне высоких оборотов без потери надёжности на низких.
Для стабильной работы VTEC критично состояние моторного масла: недостаточное давление или загрязнение масла может привести к сбоям в переключении фаз. Рекомендуется строго соблюдать интервалы замены масла и использовать смазку, соответствующую спецификациям производителя.
Какие компоненты входят в состав системы VTEC и за что они отвечают
Система VTEC (Variable Valve Timing and Lift Electronic Control) состоит из нескольких ключевых элементов, каждый из которых обеспечивает переключение между режимами работы клапанного механизма в зависимости от оборотов двигателя.
- Гидравлический клапан VTEC – управляет подачей моторного масла к актуатору системы. Срабатывает при достижении заданных оборотов двигателя, открывая доступ к механизму фиксации дополнительных кулачков распредвала.
- Электромагнитный соленоид – принимает сигнал от ЭБУ (электронного блока управления) и активирует гидравлический клапан. Работает по заданным параметрам: обороты, температура, давление масла.
- Распредвал с несколькими профилями кулачков – имеет отдельные профили для низких и высоких оборотов. На малых оборотах работают стандартные кулачки с низким подъёмом, на высоких – активируются дополнительные с более высоким профилем.
- Фиксирующие штифты (локеры) – соединяют коромысла клапанного механизма между собой при активации VTEC. Благодаря этому клапаны начинают работать по расширенному профилю.
- Коромысла – передают движение от распредвала к клапанам. В режиме VTEC работают синхронно под действием центрального кулачка с высоким подъёмом.
- Датчик положения распределительного вала (CMP) – отслеживает фазу распределения и передаёт данные в ЭБУ. Нужен для точного момента переключения профилей кулачков.
- Датчик давления масла – контролирует наличие необходимого давления для активации гидравлической части системы. При его недостатке система VTEC не включается.
Для корректной работы VTEC необходимо следить за чистотой масла и исправностью датчиков. Нарушения в работе любого компонента могут привести к тому, что система не перейдёт в высокооборотный режим, снижая мощность двигателя.
Чем отличается работа двигателя с VTEC на низких и высоких оборотах
На низких оборотах система VTEC использует профиль кулачков распредвала с меньшей высотой подъема клапанов и меньшей длительностью их открытия. Это снижает расход топлива и улучшает крутящий момент на низах. В режиме до 4500–6000 об/мин (в зависимости от модели двигателя) работает только один из клапанных профилей, обеспечивающий экономичную и стабильную работу мотора при малых нагрузках.
При достижении заданного порога оборотов блок управления подает сигнал на соленоид VTEC, который активирует гидравлический механизм переключения. В этот момент включается второй, более агрессивный профиль кулачков. Он обеспечивает больший подъем клапанов и длительное время их открытия. Это увеличивает объем поступающей топливовоздушной смеси и улучшает продувку цилиндров, что дает прирост мощности на высоких оборотах.
Переход между режимами VTEC происходит практически мгновенно. Однако для корректного включения требуется определённое давление масла и температура двигателя. При недостатке давления активация VTEC может быть заблокирована, что часто сигнализируется ошибкой ECU.
Для уверенной работы системы на высоких оборотах необходимо использовать моторное масло с правильной вязкостью и регулярно менять его согласно регламенту. Загрязнённый соленоид или износ плунжеров может привести к запаздыванию или отказу переключения режимов, что отрицательно скажется на динамике и ресурсе двигателя.
Как система VTEC переключается между профилями кулачков

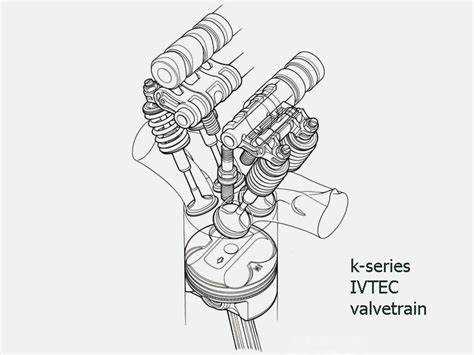

Система VTEC (Variable Valve Timing and Lift Electronic Control) реализует переключение между профилями кулачков за счёт гидравлического механизма внутри ГБЦ. В основе конструкции – три кулачка на каждый клапан: два внешних для низких и средних оборотов, один центральный – с более высоким подъёмом клапана и длительностью открытия для высоких оборотов.
При достижении определённых оборотов двигателя (обычно от 5000 до 6000 об/мин в зависимости от модели) ЭБУ подаёт сигнал на электромагнитный клапан VTEC. Он открывает канал подачи моторного масла под давлением в гидравлический канал системы. Масло поступает к фиксаторам, соединяющим все три коромысла, и блокирует их относительно друг друга.
До включения VTEC каждое из боковых коромысел движется независимо, следуя за своим кулачком, центральное коромысло остаётся пассивным. После активации гидравлические фиксаторы объединяют коромысла, и все они начинают следовать за центральным кулачком, обеспечивая максимальное наполнение цилиндров. Это приводит к росту мощности без ущерба для низкооборотного крутящего момента.
Условия срабатывания VTEC строго зависят от нескольких параметров: обороты двигателя, температура охлаждающей жидкости, давление масла и нагрузка. ЭБУ анализирует их в реальном времени, исключая ложное включение при недостаточном давлении масла или холодном двигателе.
Рекомендуется использовать только масло, соответствующее спецификации производителя (например, 5W-30 или 10W-30 для большинства двигателей VTEC), и следить за его уровнем. Недостаточное давление может нарушить работу системы переключения профилей, что приводит к потере мощности на высоких оборотах.
Влияние системы VTEC на расход топлива и динамику автомобиля
Система VTEC (Variable Valve Timing and Lift Electronic Control) изменяет фазу и высоту подъема клапанов в зависимости от оборотов двигателя. Это позволяет оптимизировать топливную смесь и наполнение цилиндров, обеспечивая экономичность при низкой нагрузке и максимальную мощность на высоких оборотах.
На оборотах до 4000–4500 об/мин система работает в экономичном режиме с меньшим подъемом клапанов и укороченным временем их открытия. В этом режиме двигатель использует меньше топлива, особенно при равномерном движении и плавном разгоне. Например, для двигателя D15B (1.5 л SOHC VTEC) средний расход в городском цикле составляет около 6,5 л/100 км при спокойной езде.
После активации VTEC, которая происходит при достижении заданного порога оборотов и давления масла, параметры газораспределения изменяются: клапаны открываются шире и дольше. Это улучшает наполнение цилиндров и увеличивает мощность. На примере двигателя B16A (1.6 л DOHC VTEC) прирост мощности может достигать 20–25% по сравнению с аналогичными моторами без VTEC – до 160 л.с. при 7600 об/мин.
Рекомендация: чтобы сохранить экономичность, избегайте частых переходов в режим высокой нагрузки. VTEC не срабатывает при умеренной езде, что позволяет сохранять низкий расход. При агрессивном стиле вождения расход может увеличиться до 9–11 л/100 км, особенно на высоких оборотах, где приоритет отдается динамике, а не эффективности.
На какие признаки обратить внимание при диагностике неисправностей VTEC
При диагностике неисправностей системы VTEC на автомобилях Honda важно обратить внимание на несколько специфичных признаков, которые могут свидетельствовать о проблемах с функционированием этого устройства. Вот ключевые из них:
1. Потеря мощности на высоких оборотах
Если при достижении высоких оборотов двигатель не проявляет ожидаемой мощности, это может указывать на неисправность системы VTEC. В норме, когда система активируется, мотор должен выдавать значительно больше крутящего момента. Если этого не происходит, вероятны проблемы с гидрокомпрессором или соленоидом VTEC.
2. Неровная работа двигателя при переключении режимов
При активации VTEC двигатель должен работать плавно, без рывков и вибраций. Если в момент активации наблюдаются странные колебания, это может быть связано с неисправностью соленоида или нарушением работы клапанов VTEC.
3. Появление ошибок в системе управления двигателем (ECU)
Система управления двигателем может регистрировать ошибки, связанные с неправильной активацией системы VTEC. Для диагностики следует считать коды ошибок с помощью диагностического сканера. Если присутствуют ошибки по соленоиду VTEC или по системе управления клапанами, это указывает на возможные неисправности.
4. Неисправности в соленоиде VTEC
Соленоид VTEC контролирует подачу масла в механизм активации системы. Если соленоид неисправен, система может не переключать клапаны, что приведет к потерям мощности или нестабильной работе двигателя. Признаком этой неисправности может быть устойчивый «пищащий» звук из-под капота в момент переключения системы.
5. Нарушение герметичности системы смазки
Если давление масла в системе VTEC недостаточно для активации механизма, это может привести к его неисправности. Следует проверять уровень масла и его давление в системе, а также состояние фильтра и трубок подачи масла. Низкий уровень масла или загрязнение могут нарушить работу системы VTEC.
6. Загрязнение или износ клапанов
Износ или загрязнение клапанов VTEC приводит к тому, что система не может корректно переключать фазы газораспределения. Это часто приводит к снижению мощности на высоких оборотах и нестабильной работе двигателя. В таком случае может понадобиться чистка или замена клапанов.
Вопрос-ответ:
Как работает система VTEC на двигателях Honda?
Система VTEC (Variable Valve Timing and Lift Electronic Control) регулирует время и высоту подъема клапанов в зависимости от оборотов двигателя. При низких оборотах работает одна программа, оптимизируя экономию топлива и снижение выбросов. На высоких оборотах система переключается на другую программу, которая открывает клапаны на большее расстояние, улучшая приток воздуха и, соответственно, увеличивая мощность двигателя.
Какие преимущества дает использование системы VTEC на автомобилях Honda?
Основное преимущество системы VTEC — это увеличение мощности двигателя на высоких оборотах без потери топливной экономичности на низких. Благодаря этому, автомобили Honda с VTEC обеспечивают отличную динамику разгона и, одновременно, экономию топлива при спокойной езде. Также система снижает выбросы загрязняющих веществ в атмосферу, так как работает более эффективно на разных режимах работы двигателя.
Как система VTEC влияет на поведение автомобиля при ускорении?
При ускорении на низких оборотах система VTEC не активируется, что позволяет экономить топливо и делает езду плавной. Однако, как только обороты достигают определенного уровня, VTEC включается и клапаны открываются сильнее, что приводит к увеличению мощности и улучшению отклика на педаль акселератора. Это ощущается как заметное усиление мощности и ускорение автомобиля.
Какие недостатки могут быть у системы VTEC?
Основных недостатков у системы VTEC нет, но иногда пользователи отмечают небольшое «щелчковое» или «рывковое» поведение при переключении режимов работы клапанов. Это может быть заметно, если система стареет или не обслуживается должным образом. Также стоит учитывать, что VTEC может требовать определенного обслуживания, особенно в старых моделях автомобилей, что может привести к дополнительным затратам.
Какие двигатели Honda оснащены системой VTEC?
Система VTEC применяется на различных моделях двигателей Honda, начиная от небольших 1.5-литровых и до более мощных 2.0-литровых. Она используется как на бензиновых моторах, так и на некоторых гибридных моделях. Наиболее известные автомобили с системой VTEC — это Honda Civic, Accord и CR-V. Также она присутствует в спортивных моделях, таких как Honda Integra Type R и Civic Type R.
Что такое система VTEC на автомобилях Honda и как она работает?
Система VTEC (Variable Valve Timing and Lift Electronic Control) на автомобилях Honda представляет собой технологию, регулирующую работу клапанов двигателя. Это позволяет улучшить производительность двигателя на разных оборотах. При низких оборотах система использует экономичные режимы работы, а при высоких оборотах активируются дополнительные камеры клапанов для увеличения мощности. Это достигается за счет изменения времени открытия и хода клапанов, что дает возможность оптимизировать двигатель как для экономии топлива, так и для максимальной отдачи при высоких нагрузках.
