Как включить обе фары yamaha

Большинство мотоциклов Yamaha, особенно спортивные и дорожные модели, по умолчанию оборудованы системой, при которой при включении ближнего света работает только одна фара. Вторая фара активируется лишь при включении дальнего света. Это сделано с целью снижения нагрузки на генератор и продления ресурса ламп. Однако при желании можно включить обе фары одновременно, не нарушая штатной электросхемы.

Чтобы добиться постоянной работы обеих фар, необходимо внести изменения в проводку, задействовав реле или переключатель. Например, на Yamaha R6 (до 2016 года) левая фара отвечает за ближний свет, а правая – за дальний. Подключение обеих фар на ближний свет возможно через установку диодной перемычки между управляющими проводами фар, что предотвратит обратный ток и короткое замыкание.

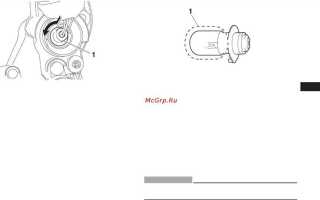

Важно: при реализации такого решения следует учитывать допустимую нагрузку на генератор. При использовании стандартных галогенных ламп общая мощность может превышать номинальную, что приведёт к перегреву проводки. Рекомендуется заменить лампы на светодиодные с меньшим энергопотреблением, например H7 LED мощностью до 25 Вт каждая.

Подключение должно производиться через предохранитель и по возможности с применением отдельного реле. Это не только защитит электронику, но и обеспечит стабильную работу системы освещения. Все соединения необходимо тщательно изолировать и закрепить, чтобы исключить вибрационные повреждения и короткие замыкания.

Проверка схемы подключения фар конкретной модели Yamaha

Перед началом работ необходимо точно определить модель и год выпуска мотоцикла. У Yamaha различия в электросхемах могут быть даже у моделей одного семейства, выпущенных в разные годы. Найти оригинальную схему можно в сервисном мануале или на платформах вроде Yamaha Service Info.

Для проверки схемы нужно обратить внимание на два ключевых момента: наличие реле переключения ближнего/дальнего света и способ подачи питания на вторую фару. У большинства моделей с двумя фарами одна из них может отключаться по умолчанию через переключатель на руле или реле света.

Подключение фар часто реализовано через жгут проводов, в котором питающие провода маркируются: синий – дальний свет, зелёный – ближний, чёрный – масса. В некоторых моделях, например, Yamaha R6 (2006–2016), вторая фара активируется только при включении дальнего света – это заложено в схеме, и изменить поведение можно только вмешательством в электропроводку.

Сравни схему с реальной проводкой на мотоцикле, проверяя наличие перемычек, соединений с блоком предохранителей и реле. Если схема предусматривает раздельное включение фар, потребуется установка отдельного реле или изменение штатного, чтобы обеспечить одновременное питание обеих ламп. При отсутствии полной схемы – прозвон проводов тестером от разъёмов фар до блока реле и коммутатора поможет воссоздать логику подключения.

Проверяй напряжение на каждом контакте при разных положениях переключателя света. Если напряжение подаётся только на один разъём фары, скорее всего используется схема с последовательным управлением. Для её изменения потребуется вмешательство в цепь управления, чаще всего – установка дополнительного реле или изменение логики подачи сигнала с переключателя.

Определение типа реле и его роли в управлении фарами

На мотоциклах Yamaha чаще всего используются электромагнитные реле, отвечающие за коммутацию питания фар ближнего и дальнего света. Конкретный тип реле зависит от модели: в большинстве случаев применяется стандартное четырехконтактное реле с маркировкой 85, 86, 87 и 30. Контакты 85 и 86 управляют катушкой, а 30 и 87 – коммутируют питание на фары.

Признак участия реле в управлении фарами – разрыв цепи при выключенном зажигании. Если питание на фары подаётся только при включенном зажигании, велика вероятность, что свет управляется именно через реле.

Для обеспечения одновременной работы обеих фар важно определить, не используется ли реле-регулятор, ограничивающее подачу питания только на одну нить лампы в штатной схеме. В некоторых моделях, таких как Yamaha YBR125, применяется реле переключения света, которое исключает одновременную работу ближнего и дальнего света с целью снижения нагрузки на генератор.

Решение задачи – установка реле с двумя выходами или параллельное подключение второго реле. Один из вариантов: использовать дополнительное реле с диодной развязкой от штатной кнопки дальнего света, чтобы оба режима включались одновременно. Подключение выполняется к сигнальному проводу кнопки, а питание берется с цепи зажигания или напрямую от аккумулятора через предохранитель.

Перед вмешательством необходимо изучить схему электропроводки конкретной модели. Использование мультиметра для проверки наличия напряжения на контактах реле при разных режимах – обязательный шаг для диагностики. Это исключит ошибки при подключении и предотвратит короткие замыкания.

Проверка наличия режима работы обеих фар в штатной проводке

Перед началом любых доработок необходимо определить, поддерживает ли штатная проводка мотоцикла Yamaha включение обеих фар одновременно. Для этого требуется доступ к электросхеме конкретной модели. Обычно документация указывает, каким образом реализовано управление ближним и дальним светом – через переключатель на руле, реле или модуль управления освещением.

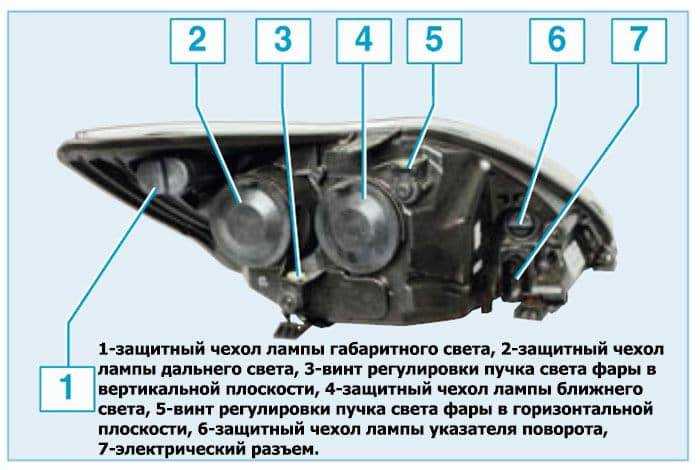

Откройте доступ к разъёму фары и проверьте наличие отдельных проводов для ближнего и дальнего света. Если от разъёма выходят два независимых сигнальных провода (обычно синие и жёлтые или белые), это указывает на возможность одновременной работы при соответствующей коммутации. Отсутствие общего управляющего провода или наличие диодов в схеме может сигнализировать об ограничениях на уровне схемотехники.

Используйте мультиметр в режиме проверки напряжения. При включённом ближнем свете проверьте наличие напряжения на соответствующем проводе, затем включите дальний свет и проверьте, остаётся ли питание на ближнем. Если при включении дальнего ближний отключается – штатная проводка не предусматривает одновременную работу фар. В таком случае потребуется вмешательство в схему или установка дополнительного реле.

Важно: на некоторых моделях Yamaha применяется коммутация через электронные блоки, и параллельное включение без вмешательства в прошивку может вызвать ошибку или некорректную работу. В этих случаях перед доработкой желательно проконсультироваться с технической документацией или сервис-мануалом конкретной модели.

Замена переключателя света на двухканальный

Для одновременного включения ближнего и дальнего света на мотоцикле Yamaha необходимо заменить штатный одноканальный переключатель на двухканальный. Такой переключатель обеспечивает независимое управление каждым контуром фар, исключая их взаимное отключение.

Перед заменой убедитесь, что новая модель переключателя рассчитана на работу с напряжением 12 В и поддерживает токовую нагрузку не менее 10 А на каждый канал. Это исключит перегрев контактов и ускоренный износ.

Демонтируйте старый блок управления, отсоединив разъемы и освободив проводку. Установку нового двухканального переключателя начинайте с закрепления корпуса на руле. Используйте стандартное крепление или при необходимости изготовьте переходную пластину.

Подключение осуществляется по следующей схеме: первый канал идет на ближний свет, второй – на дальний. Центральный контакт подсоединяется к «+» от замка зажигания или реле света. Используйте термоусадку и клеммы с обжимом, исключая скрутки.

После подключения проверьте работу каждого канала по отдельности и одновременно. При необходимости установите дополнительное реле с предохранителем на 15 А для защиты цепей. Проверяйте отсутствие нагрева проводки после 5–10 минут непрерывной работы обоих контуров.

Установка дополнительного реле для включения второй фары

Штатная схема мотоциклов Yamaha часто предусматривает работу только одной фары ближнего света, чтобы снизить нагрузку на генератор. Для активации второй фары необходимо внедрить отдельное реле, подключённое к управляющему сигналу ближнего света.

Первым делом определить провод, подающий +12В на активную фару при включённом ближнем свете. Обычно это синий или жёлто-зелёный провод, выходящий из пульта управления светом. С помощью мультиметра убедиться в наличии напряжения при включенном зажигании и ближнем свете.

Установить 4-контактное реле с номерами клемм: 85, 86 – управляющая цепь; 30 – вход питания; 87 – выход на вторую фару. Контакт 85 подключить к минусу, 86 – к вышеуказанному управляющему проводу. Контакт 30 соединить с аккумулятором через предохранитель на 15 А, контакт 87 – к плюсу неактивной фары.

Массу второй фары обязательно проверить на целостность и надёжность контакта. Если корпус мотоцикла используется как масса, зачистить место контакта и использовать контактную пасту.

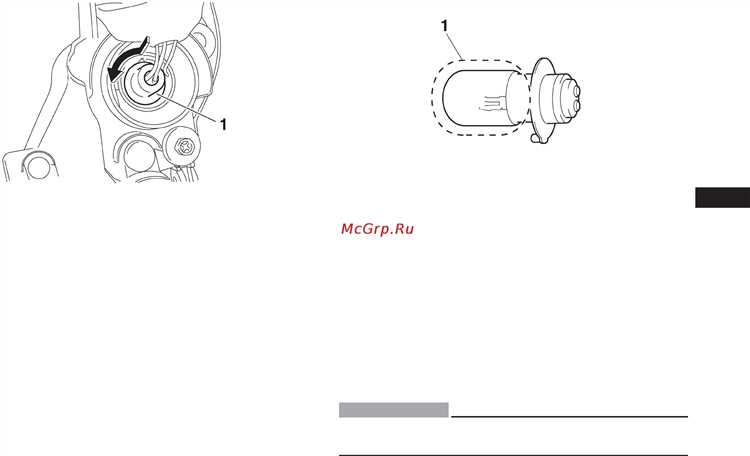

После подключения включить зажигание, активировать ближний свет и убедиться в синхронной работе обеих фар. При необходимости заменить штатные лампы на версии с меньшим энергопотреблением (например, H4 35/35 Вт), чтобы снизить нагрузку на генератор и избежать перегрева проводки.

Изменение штатной проводки без вмешательства в блок управления

Для активации обеих фар на мотоцикле Yamaha без вмешательства в блок управления необходимо внести корректировки в проводку между переключателем света и реле ближнего света. Это позволяет избежать вмешательства в электронику и сохранить гарантию.

Далее выполняется параллельное подключение ближнего света к цепи дальнего через диод Шоттки (например, 1N5822) с током не менее 3А. Диод предотвращает обратный ток и исключает включение дальнего при активации только ближнего.

Порядок подключения:

Модификация не затрагивает ЭБУ и выполняется полностью в пределах проводки, идущей к реле. Это упрощает обратимость изменений и не требует перепрошивки или диагностики блока управления. Рекомендуется использовать качественные диоды с тепловым запасом по току и исключать использование перемычек без защиты от обратного тока.

Подключение обеих фар через отдельную кнопку на руле

Для реализации управления двумя фарами с помощью отдельной кнопки потребуется вмешательство в электросхему мотоцикла. Работа предполагает использование реле и влагозащищённой кнопки с фиксацией.

• Отключить аккумулятор для исключения короткого замыкания.
• Определить провода, идущие к ближнему и дальнему свету фар. Обычно они обозначены как L (low beam) и H (high beam).
• Провести отдельную проводку от источника питания (обычно от замка зажигания) через предохранитель на 10–15 А к реле.
• Установить реле с четырьмя контактами:
  • 30 – питание от аккумулятора,
  • 87 – выход на обе фары (через диоды, если они не рассчитаны на одновременное включение),
  • 85 и 86 – управление от кнопки на руле и масса соответственно.
• Установить кнопку на руле, подключить её к управляющим контактам реле (через контакт 85).
• Для защиты цепи между кнопкой и реле желательно установить диод типа 1N4007, чтобы исключить обратный ток.
• Все соединения выполнить пайкой и заизолировать термоусадкой.
• После подключения проверить работу: при нажатии кнопки включаются обе фары одновременно независимо от положения штатного переключателя света.

При использовании кнопки с фиксацией включение сохраняется до повторного нажатия. Если применяется кнопка без фиксации, нужно использовать защёлкивающее реле (например, на базе CD4013) или модуль с триггером.

Проверка безопасности и работоспособности после доработки

После включения обеих фар на мотоцикле Yamaha важно убедиться в правильности работы системы и безопасности эксплуатации.

• Включите зажигание и убедитесь, что обе фары загораются одновременно. Одна должна работать как ближний, вторая – как дальний свет при переключении режимов.
• Проверьте, не возникает ли перегрузка цепи: при включении фар не должно происходить падение напряжения ниже 12 В на клеммах аккумулятора при холостом ходе.
• Оцените нагрев проводки через 10 минут непрерывной работы. Перегрев изоляции свидетельствует о неправильно подобранном сечении провода или слабых соединениях.
• Осмотрите все контактные группы: клеммы не должны иметь следов оплавления или обесцвечивания. Особое внимание – месту подключения реле и дополнительных соединений.
• Измерьте ток потребления каждой фары мультиметром в разрыв цепи: он не должен превышать номинала, указанного в документации к лампам и электрической схеме мотоцикла.
• Проверьте предохранители. Если они были заменены, убедитесь, что номинал соответствует допустимому значению. Завышенные значения увеличивают риск пожара.

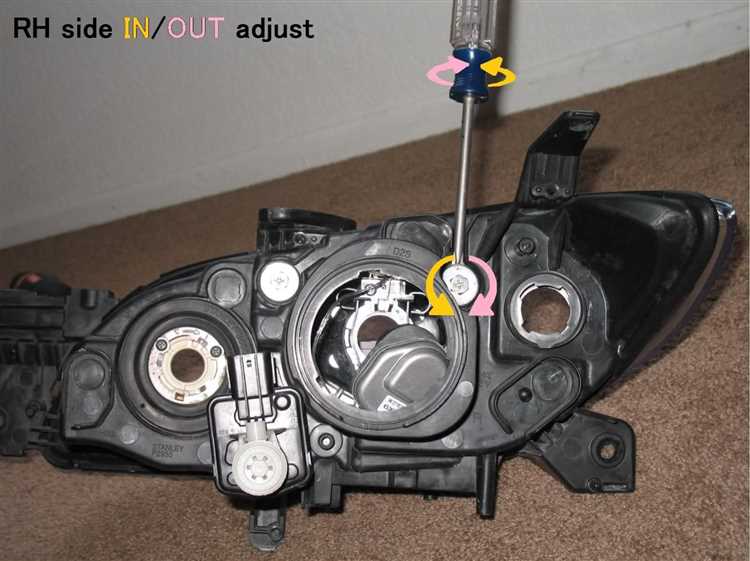

• Проведите ночной тест-драйв на участке без освещения. Убедитесь, что свето-теневая граница не смещена, отсутствуют зоны чрезмерной яркости или слепящие встречный поток.
• Проверьте корректность переключения между ближним и дальним светом. Переключение должно быть чётким, без задержек и мерцания.

Любые отклонения должны быть устранены до выезда на дорогу. Повторная диагностика через 1-2 дня эксплуатации необходима для исключения скрытых неисправностей.

Вопрос-ответ:

Почему на мотоцикле Yamaha работает только одна фара, хотя их две?

На многих мотоциклах Yamaha, особенно с двумя фарами, одна из них включается только при активации дальнего света. Это сделано производителем с целью снижения нагрузки на электросистему и продления срока службы ламп. Ближний свет обычно идет с одной стороны, а дальний — с другой. Если хочется, чтобы обе фары работали одновременно, нужно внести изменения в проводку или установить специальное реле.

Можно ли включить обе фары на Yamaha без вмешательства в проводку?

Если мотоцикл не поддерживает работу обеих фар одновременно штатно, то без вмешательства в проводку сделать это не получится. Однако существуют готовые решения — адаптеры или специальные модули, которые подключаются без пайки и позволяют включать обе фары. Их установка требует минимальных навыков, но всё же следует быть аккуратным, чтобы не повредить штатную электрику.

Какие есть способы включить обе фары на Yamaha R6?

На Yamaha R6 одна фара работает как ближний свет, а вторая включается на дальнем. Чтобы обе горели одновременно, используют либо перемычку в разъеме фары, либо устанавливают реле, которое подключает вторую лампу к цепи ближнего света. Некоторые владельцы делают это самостоятельно, но безопаснее обратиться к автоэлектрику, особенно если нет опыта работы с электросхемой.

Какой риск при подключении обеих фар одновременно на мотоцикле Yamaha?

Если подключить обе фары напрямую, не рассчитав нагрузку, может выйти из строя генератор или перегреться проводка. В некоторых случаях перегорают предохранители или плавятся разъемы. Поэтому лучше использовать реле с отдельным предохранителем или модернизировать электросистему так, чтобы она выдерживала дополнительную нагрузку.

Как узнать, можно ли на моем мотоцикле Yamaha включить обе фары одновременно?

Для начала стоит посмотреть схему электропроводки в сервисной инструкции к вашей модели. Если там видно, что одна лампа подключена только к цепи дальнего света, а другая — к ближнему, значит, стандартная схема не предусматривает одновременную работу. Также можно включить зажигание и поочерёдно активировать ближний и дальний свет — если в каждом режиме работает только одна лампа, значит нужно дорабатывать схему, если хочется, чтобы обе горели сразу.
