Что можно сделать с arduino

Arduino – это не просто микроконтроллер, а полноценная платформа для создания разнообразных проектов. В отличие от стандартных конструкторов, она предоставляет уникальную гибкость и возможности для реализации идей. От простых светодиодов до сложных систем управления – возможности использования Arduino практически безграничны. Основное преимущество заключается в том, что к платам Arduino можно подключать широкий ассортимент датчиков, исполнительных механизмов и модулей, что позволяет создавать устройства для самых разных целей.

Начнем с базовых проектов, которые под силу собрать новичку. Один из самых простых примеров – это управление светодиодами. С помощью Arduino можно создать систему, которая будет включать и выключать светодиоды в зависимости от внешних факторов, таких как время суток или яркость окружающего освещения. Для этого достаточно подключить светодиод и датчик освещенности, написать программу и протестировать результат.

Для более опытных пользователей Arduino открывает возможности для создания сложных проектов, таких как умные системы отопления или автоматизация домашних процессов. Например, можно собрать систему, которая будет контролировать температуру в доме, автоматически включать или выключать обогреватели, а также отправлять уведомления на мобильный телефон о текущем состоянии. В таких проектах важно правильно выбрать датчики температуры и влаги, а также настроить связь с интернетом через Wi-Fi или Bluetooth.

Дополнительно, на платформе Arduino легко интегрировать различные устройства для создания роботизированных систем. Это могут быть роботы-уборщики, управляемые по Wi-Fi, или даже дрон для наблюдения с возможностью передачи видео в реальном времени. Всё это становится возможным благодаря широкому выбору дополнительных модулей и библиотек, что позволяет быстро разрабатывать функциональные устройства.

Важно отметить, что Arduino поддерживает большое количество интерфейсов для подключения внешних устройств: от простых кнопок до сложных датчиков давления и GPS-модулей. Важно лишь понимать, как правильно выбрать компоненты и собрать схему, что позволит развивать проект в зависимости от требуемых целей.

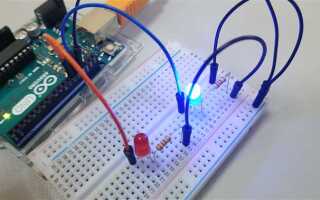

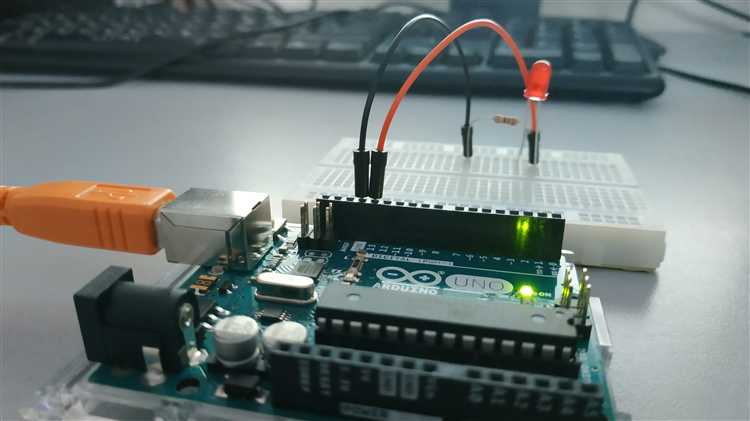

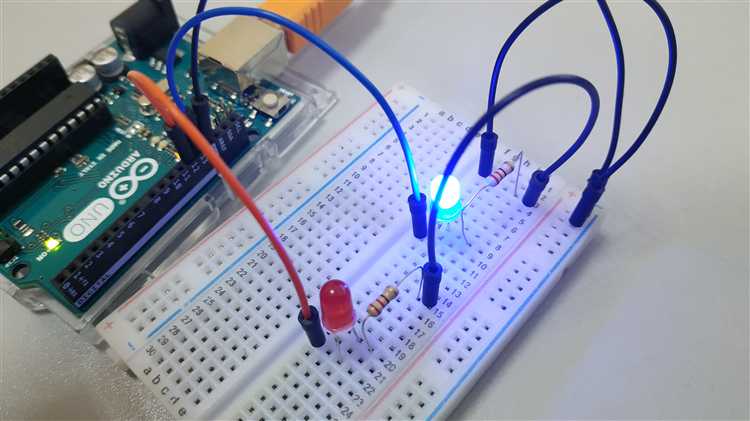

Как собрать простую светодиодную лампу с использованием Arduino

Для сборки светодиодной лампы на базе Arduino потребуется минимальный набор компонентов и базовые навыки работы с микроконтроллером.

Arduino Uno или Nano
Светодиоды (5 мм, белые или RGB) – 5–10 штук
Резисторы 220 Ом – по количеству светодиодов
Макетная плата (breadboard)
Соединительные провода
Источник питания 5 В (USB или адаптер)

Подключение выполняется следующим образом:

Подключите аноды светодиодов к цифровым пинам Arduino (например, D2–D6).
Катоды соедините с минусовой шиной на макетной плате через резисторы 220 Ом.
Общий «минус» соедините с GND на Arduino.

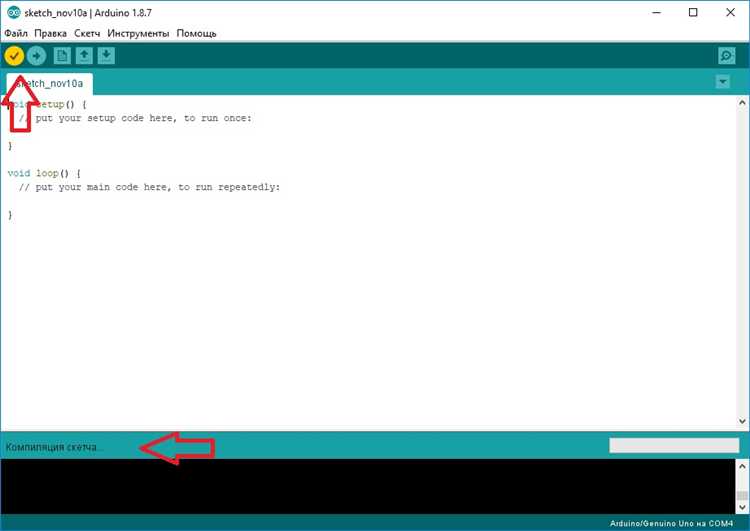

Загрузите следующий код в Arduino IDE и отправьте его на плату:


void setup() {
for (int pin = 2; pin <= 6; pin++) {
pinMode(pin, OUTPUT);
}
}
void loop() {
for (int pin = 2; pin <= 6; pin++) {
digitalWrite(pin, HIGH);
delay(200);
digitalWrite(pin, LOW);
}
}

Этот скетч реализует последовательное мигание светодиодов. Для создания устойчивого свечения удалите задержки и установите все пины в состояние HIGH.

Для регулировки яркости используйте ШИМ-выходы (например, D3, D5, D6) и функцию analogWrite(). При необходимости установите светодиоды в рассеиватель или корпус, чтобы получить полноценную лампу.

Как создать систему автоматического полива с использованием датчиков влажности

Для создания системы автоматического полива на базе Arduino потребуется несколько основных компонентов: сам микроконтроллер, датчик влажности почвы, реле для управления насосом или клапанами, насос или электромагнитный клапан для подачи воды, а также блок питания.

Основной задачей системы является мониторинг уровня влажности почвы и автоматическое включение полива, когда почва становится слишком сухой. Для этого используются датчики влажности, такие как аналоговые датчики типа YL-69 или цифровые версии типа DHT22, которые измеряют сопротивление почвы, определяя её влажность.

Первым шагом в сборке является подключение датчика влажности к Arduino. Аналоговые датчики подключаются к аналоговому входу на плате, а цифровые датчики – к цифровому. Важно правильно калибровать датчик, чтобы данные о влажности были точными и соответствовали нужным значениям.

После подключения датчика, создаётся программа на языке C для Arduino, которая будет считывать значения с датчика. Программа должна регулярно проверять уровень влажности и, если значение выходит за пределы заданного диапазона, активировать реле для включения насоса или клапана. Например, можно установить порог 40%, при котором включается полив.

Насос или клапан управляется через реле, которое подключается к цифровому выходу Arduino. При низком уровне влажности реле замкнётся, и насос начнёт подавать воду. Важно учитывать мощность насоса и выбирать реле, которое выдержит необходимую нагрузку. Для маленьких систем можно использовать реле с максимальной нагрузкой 10А.

Блок питания должен обеспечивать стабильное питание для всех компонентов. Важно использовать источник питания с достаточной мощностью, чтобы поддерживать работу Arduino, насоса и других подключённых устройств. Например, для Arduino можно использовать 9V адаптер, а для насоса – отдельный источник питания с нужным напряжением и током.

Для улучшения системы можно добавить датчик температуры, чтобы учитывать погодные условия и корректировать время полива в зависимости от температуры воздуха. Также можно интегрировать систему с мобильным приложением для мониторинга уровня влажности и управления поливом дистанционно.

В конечном итоге, такая система позволяет автоматически поддерживать оптимальный уровень влажности почвы и экономить воду, избегая излишнего полива.

Шаг 1: Выбор датчика температуры

Самым распространённым выбором для термометра на Arduino является датчик LM35. Он точно измеряет температуру в диапазоне от -55°C до +150°C с точностью 0.5°C. Для подключения его к Arduino достаточно подключить три пина: VCC – к 5V, GND – к земле, и выходной сигнал – к аналоговому пину Arduino (например, A0).

Шаг 2: Подключение LCD экрана

Шаг 3: Написание кода для Arduino

#include
#include
LiquidCrystal_I2C lcd(0x27, 16, 2); // Инициализация LCD с адресом 0x27
int sensorPin = A0; // Пин для датчика LM35
float temperature; // Переменная для хранения температуры
void setup() {
lcd.begin(16, 2); // Инициализация экрана
}
void loop() {
int sensorValue = analogRead(sensorPin); // Считывание показаний с датчика
temperature = (sensorValue * 5.0 * 100.0) / 1024.0; // Перевод в градусы Цельсия
lcd.setCursor(4, 0); // Установка курсора
lcd.print(" C"); // Добавление символа градуса Цельсия
delay(1000); // Задержка в 1 секунду
}

Шаг 4: Тестирование и калибровка

После загрузки кода в Arduino, подключите устройство к источнику питания и посмотрите на экран. Температура будет отображаться в реальном времени. Если данные сильно отличаются от реальной температуры, убедитесь, что датчик правильно подключен, а также проверите его калибровку. Иногда для более точных измерений могут потребоваться дополнительные корректировки в расчётах.

Шаг 5: Улучшение проекта

Для улучшения термометра можно добавить дополнительные функции. Например, можно подключить пиро- или светодиодный индикатор для сигнализации о достижении определённого порога температуры. Также возможно добавить возможность сохранения данных или передача информации на мобильное устройство через Bluetooth или Wi-Fi.

Такой термометр может стать основой для более сложных проектов, таких как климатические станции, системы автоматического контроля температуры в помещениях или устройства для мониторинга здоровья.

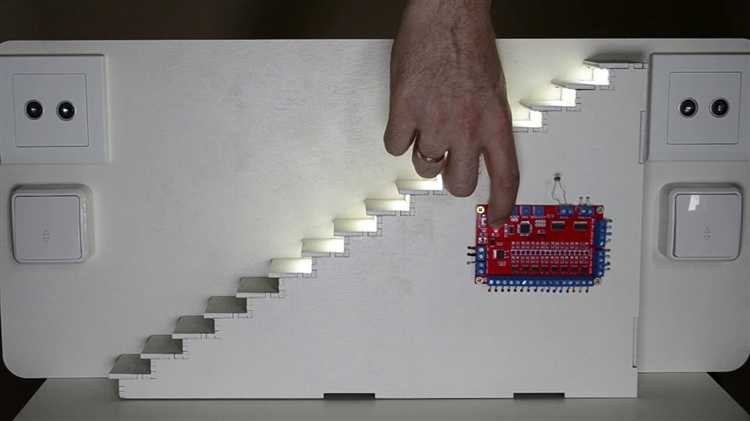

Как собрать систему умного дома на основе Arduino для контроля освещенности

Для создания системы контроля освещенности на базе Arduino, потребуется несколько компонентов: сам микроконтроллер Arduino, фоторезистор (LDR), реле для управления освещением и дополнительные элементы для подключения к системе. Все это позволит автоматизировать включение и выключение освещения в зависимости от уровня освещенности в помещении.

Далее необходимо настроить программу, которая будет считывать показания с фоторезистора. В коде необходимо использовать функцию analogRead() для получения значений с аналогового порта. Считанные данные будут варьироваться от 0 до 1023, где 0 – это полная темнота, а 1023 – максимальная яркость.

Следующий этап – подключение реле, которое будет управлять освещением. Реле подключается к цифровому выходу Arduino, например, к пину 7. Оно позволяет контролировать работу лампочки или другого источника света с помощью низковольтного сигнала от Arduino. Для подключения реле используются контакты: один для управления, а другие – для подключения источника питания.

Программа Arduino должна сравнивать текущий уровень освещенности с заранее установленным порогом. Если уровень освещенности ниже заданного значения, система включает освещение, а если выше – выключает. Пороговое значение может быть настроено в коде, и это даст возможность гибко управлять системой в зависимости от времени суток или внешних условий.

Пример кода для такой системы:

const int ldrPin = A0;  // Пин для фоторезистора
const int relayPin = 7;  // Пин для реле
int ldrValue = 0;        // Переменная для хранения значения освещенности
int threshold = 500;     // Пороговое значение освещенности
void setup() {
pinMode(relayPin, OUTPUT);
Serial.begin(9600);
}
void loop() {
ldrValue = analogRead(ldrPin);
Serial.println(ldrValue);
if (ldrValue < threshold) {
digitalWrite(relayPin, HIGH);  // Включаем свет
} else {
digitalWrite(relayPin, LOW);   // Выключаем свет
}
delay(1000);  // Задержка в 1 секунду для стабилизации показаний
}

Этот код позволяет системе включать свет, если уровень освещенности ниже заданного порога. В случае превышения порога, свет выключается. Также можно добавить дополнительные функции, такие как таймеры или возможность управления системой через мобильное приложение.

Для улучшения системы можно добавить датчик температуры, чтобы в зависимости от температуры в помещении изменять параметры работы освещения, или интегрировать систему с другими элементами умного дома, такими как датчики движения или автоматические шторы.

С помощью таких компонентов и базовых навыков работы с Arduino можно создать простую, но эффективную систему для автоматического контроля освещенности в помещении, что повысит комфорт и энергоэффективность в доме.

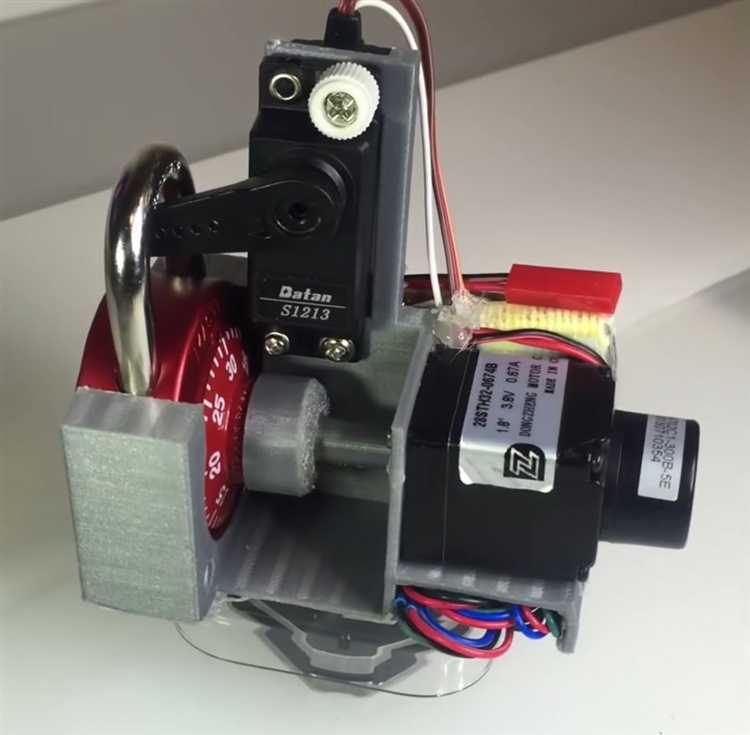

Как создать модель умного замка с использованием Arduino и сервомотора

Для создания модели умного замка на базе Arduino потребуется несколько компонентов: сам микроконтроллер Arduino, сервомотор, кнопка или сенсор для ввода пароля, а также дополнительные элементы, такие как резисторы и провода. Этот проект позволяет научиться взаимодействовать с механическими и электронными устройствами, а также использовать простую логику программирования для управления замком.

Необходимые компоненты:

Arduino Uno или аналогичный контроллер
Сервомотор (например, SG90)
Кнопки или сенсор для ввода пароля
Провода для подключения
Резисторы для стабилизации сигналов
Источники питания

Схема подключения:

Подключение сервомотора к Arduino происходит через стандартный выход PWM, обычно это пины 9, 10 или 11. Важно правильно подключить питание, а также использовать резисторы для защиты входных пинов от коротких замыканий. Кнопки для ввода пароля подключаются к пинам Arduino с помощью резисторов для создания стабильного сигнала.

Программирование:

Для управления замком потребуется программа, которая будет обрабатывать ввод пароля и управлять движением сервомотора. Код на Arduino для замка можно написать следующим образом:

#include
Servo lockServo;  // Объявление объекта для сервомотора
int buttonPins[] = {2, 3, 4, 5};  // Пины для кнопок
int enteredPassword[4];  // Массив для хранения введённого пароля
int correctPassword[] = {1, 2, 3, 4};  // Верный пароль
void setup() {
lockServo.attach(9);  // Подключаем сервомотор к пину 9
for (int i = 0; i < 4; i++) {
pinMode(buttonPins[i], INPUT);
}
Serial.begin(9600);
}
void loop() {
for (int i = 0; i < 4; i++) {
enteredPassword[i] = digitalRead(buttonPins[i]);  // Считываем значение кнопок
}
if (checkPassword(enteredPassword)) {
lockServo.write(90);  // Открытие замка
delay(3000);  // Замок остается открытым 3 секунды
lockServo.write(0);  // Закрытие замка
}
}
bool checkPassword(int entered[]) {
for (int i = 0; i < 4; i++) {
if (entered[i] != correctPassword[i]) {
return false;
}
}
return true;
}

Работа программы:

Программа проверяет, совпадает ли введённый пользователем пароль с заданным. Если да, то сервомотор поворачивается, имитируя открытие замка. После 3 секунд замок снова закрывается. Важно помнить, что можно использовать различные способы ввода пароля, такие как комбинации из нескольких кнопок или сенсорный экран.

Дополнительные улучшения:

Использование дисплея для отображения статуса замка или ошибки при неправильном вводе пароля.
Внедрение технологии RFID для беспарольного доступа.
Использование Bluetooth или Wi-Fi для удалённого управления замком через мобильное приложение.

С этим проектом можно легко создать умный замок с простыми функциями. Он может стать отличной основой для более сложных проектов с Arduino, например, интеграции с другими системами умного дома.

Как сделать автоматический кормушку для домашних животных с использованием Arduino

Для сборки кормушки потребуется несколько компонентов: Arduino, мотор, сервопривод, контейнер для корма, датчик уровня, а также питание для устройства. Основная задача системы – контролировать подачу корма, автоматизируя этот процесс.

Основные этапы создания:

1. Подключение компонентов

Для начала необходимо подключить сервопривод для механизма подачи корма. Сервопривод будет открывать или закрывать отсек с кормом, позволяя выдавать его порциями. Используйте стандартный сервопривод, который можно управлять через Arduino, подключив его к выходам для PWM-сигнала.

2. Программирование Arduino

Программирование позволяет настроить таймер, который будет срабатывать в заданное время. Для этого используется библиотека Servo.h, позволяющая управлять углом открытия сервопривода. Пример кода для подачи корма:

#include
Servo myservo;  // создаем объект для управления сервоприводом
void setup() {
myservo.attach(9);  // подключаем сервопривод к пину 9
}
void loop() {
// Устанавливаем угол для открытия отсеков кормушки
myservo.write(90);  // открытие корма
delay(5000);         // подача в течение 5 секунд
myservo.write(0);    // закрытие отсеков
delay(3600000);      // ожидание 1 час
}

3. Использование датчиков уровня корма

Для контроля уровня корма в отсеке можно использовать датчик, например, ультразвуковой датчик расстояния. Он будет отслеживать, когда в контейнере заканчивается корм, и передавать сигнал на Arduino для подачи нового корма или уведомления пользователя.

4. Завершение сборки

Разместите все компоненты в корпусе, чтобы кормушка была компактной и безопасной для домашних животных. Контейнер для корма должен быть достаточно просторным, чтобы автоматически подавать корм в течение нескольких дней. Используйте надежные моторы и сервоприводы для долговечности устройства.

Рекомендации:

Убедитесь в герметичности контейнера, чтобы корм не попадал на внешнюю поверхность устройства.
Проверяйте систему подачи регулярно, чтобы избежать заеданий механизма.
Для удобства установки используйте мобильный источник питания, например, аккумулятор.

Вопрос-ответ:

Что можно собрать с помощью Arduino для новичка?

Для начинающих с Arduino существует множество простых проектов, которые помогут понять основы работы с микроконтроллерами. Например, можно собрать светодиодную мигалку, создать простую систему управления светом с помощью кнопок или собрать термометр с использованием датчика температуры. Эти проекты не требуют сложных компонентов и помогают освоить программирование и подключение внешних устройств к плате Arduino.

Какие более сложные проекты можно создать с Arduino после освоения основ?

После того как вы освоите базовые проекты, можно перейти к более сложным идеям. Например, сделать умный дом с управлением через Wi-Fi, создать систему безопасности с датчиками движения и камеры, или даже разработать роботизированную руку с сенсорами. Все эти проекты включают более сложное программирование и подключение разнообразных датчиков и исполнительных механизмов, что поможет развить ваши навыки в области электроники и программирования.

Как Arduino помогает в создании системы мониторинга состояния окружающей среды?

Arduino можно использовать для создания системы мониторинга различных параметров окружающей среды. Например, можно подключить датчики температуры, влажности, уровня освещенности и загрязнения воздуха. Эти данные можно собирать, обрабатывать и выводить на экран или передавать через интернет. Такой проект может быть полезен для мониторинга экологии в определенной местности или для создания системы умного дома, где можно отслеживать условия в помещении или на улице.

Можно ли создать с Arduino устройства для автоматизации повседневных задач?

Да, Arduino идеально подходит для создания устройств, автоматизирующих повседневные задачи. Примером может быть система полива для растений, которая автоматически включает воду в зависимости от уровня влажности в почве. Также можно сделать автоматический дверной замок, который открывается с помощью карточки или мобильного приложения. Такие устройства не только облегчают жизнь, но и помогают лучше понять принципы работы с различными датчиками и исполнительными механизмами.

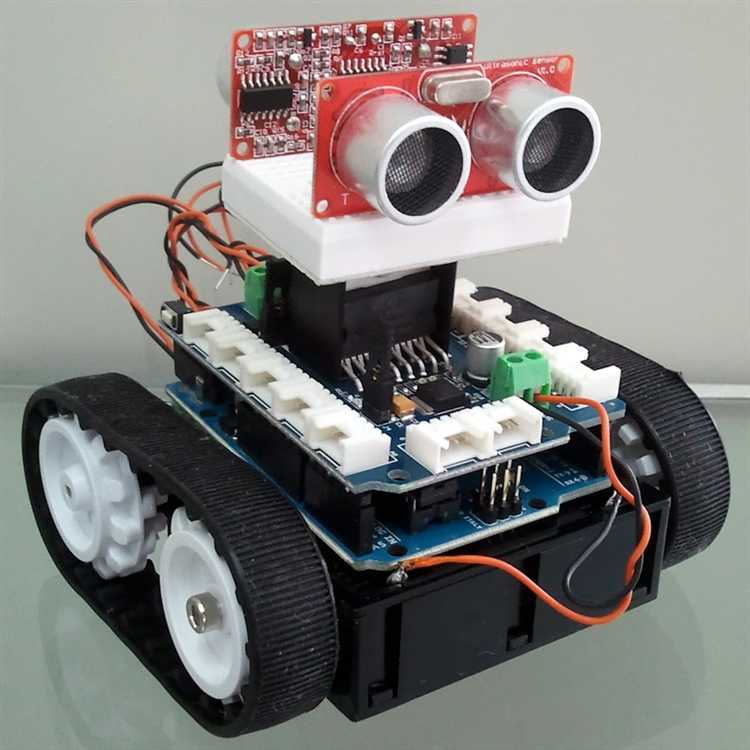

Какие проекты для Arduino можно сделать в области робототехники?

Arduino часто используется для создания роботов. Например, можно собрать простого робота-следящего за линией, который будет двигаться по черной линии на белом фоне. Более сложные проекты включают создание робота, который будет избегать препятствий с помощью ультразвуковых датчиков, или робота, который может передвигаться и выполнять различные задачи, например, перевозить предметы. В робототехнике с Arduino можно экспериментировать с различными датчиками, моторами и схемами управления.

Что можно собрать с помощью Arduino для начинающего?

Для новичков в мире Arduino есть несколько простых проектов, которые помогут освоить базовые навыки работы с этой платформой. Например, можно собрать светофор, который будет управлять тремя светодиодами с использованием кнопок или датчиков. Также можно создать простое устройство для измерения температуры, которое будет отображать показания на экране. Эти проекты дают понимание работы с программированием, подключением датчиков и компонентов, а также основ электроники.
