Что сделать на arduino

Arduino – это мощная и доступная платформа для разработки, которая позволяет реализовать разнообразные проекты в области электроники и программирования. В этой статье мы рассмотрим несколько интересных и полезных проектов, которые могут стать отличной основой для вашего следующего изобретения. Эти проекты требуют минимальных затрат, но при этом дают множество возможностей для обучения и экспериментов с технологиями.

Проект 1: Умный термометр

Создание умного термометра на базе Arduino – это один из самых простых и полезных проектов для новичков. Для его реализации достаточно датчика температуры (например, DS18B20) и стандартного экрана для отображения показаний. Этот проект помогает не только научиться работать с датчиками, но и освоить основы обработки и отображения данных. Вы можете дополнительно добавить функцию отправки показаний в облако или настроить оповещения о превышении заданной температуры.

Проект 2: Автоматическая поливочная система

Используя Arduino и датчики влажности почвы, можно собрать автоматическую систему полива для растений. Такая система не только обеспечит регулярный полив, но и поможет экономить воду. Датчик влажности отслеживает уровень воды в почве, а Arduino контролирует включение насоса в зависимости от показаний. Для улучшения проекта можно добавить связь с мобильным приложением, которое будет уведомлять владельца о состоянии растений.

Проект 3: Умный светильник

С помощью Arduino можно создать умный светильник, который будет регулировать яркость и цвет света в зависимости от времени суток или окружающего освещения. Такой проект включает в себя использование датчиков освещенности, RGB-светодиодов и возможности программной настройки яркости через приложение. Это отличный способ научиться работать с сенсорами и интерфейсами для управления устройствами.

Проект 4: Система умного дома

Создание системы умного дома на базе Arduino – это отличный способ интегрировать различные устройства в единую сеть. Например, можно подключить управление освещением, климатом, а также безопасность с помощью датчиков движения и камер. Один из вариантов – интеграция с голосовыми помощниками или создание мобильного приложения для контроля всех устройств. Для этого понадобятся компоненты, такие как реле, датчики, моторы и модули связи.

Проект 5: Робот-уборщик

Если вы хотите работать с более сложными системами, создание робота-уборщика на базе Arduino может стать отличным проектом. Используя датчики расстояния, моторы и ультразвуковые датчики, можно собрать робота, который будет двигаться по комнате и избегать препятствий. Этот проект включает в себя как механическую, так и программную работу, давая вам возможность изучить робототехнику и алгоритмы навигации.

Эти проекты помогут вам не только расширить свои знания в области электроники и программирования, но и создать устройства, которые могут быть полезными в повседневной жизни. Arduino открывает безграничные возможности для творчества, и каждый проект – это шаг в мир умных технологий.

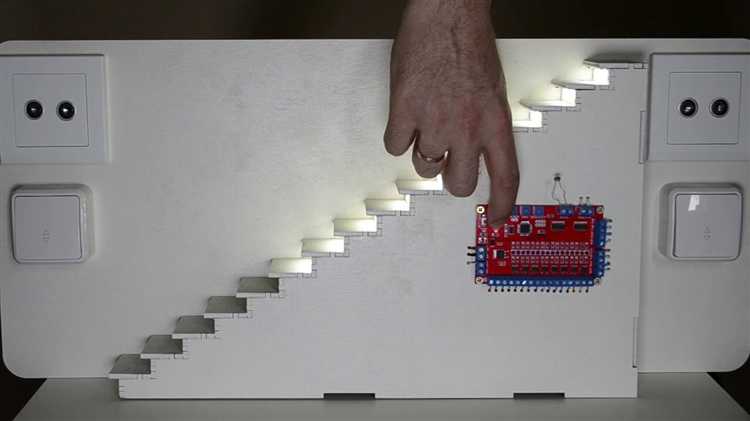

Создание системы умного освещения для дома на Arduino

Для реализации системы умного освещения на базе Arduino потребуется несколько ключевых компонентов: микроконтроллер Arduino, датчики движения, реле для управления освещением, а также интерфейс для управления через приложение или интернет.

Для автоматического включения и выключения света в зависимости от наличия человека в комнате, необходим датчик движения, например, PIR-сенсор. Он реагирует на изменения в окружающем пространстве и посылает сигнал на микроконтроллер для активации реле, подключенного к лампе.

Реле выполняет роль переключателя, включающего и выключающего свет. Модуль реле с управлением через 5 В достаточно легко подключается к Arduino, и с его помощью можно контролировать мощные нагрузки, такие как светодиодные лампы или люминесцентные лампы.

Для создания более сложной системы с управлением через интернет или мобильное приложение можно использовать модуль Wi-Fi ESP8266. Этот модуль позволяет Arduino подключаться к сети и управлять освещением с любого устройства, подключенного к интернету.

Для управления освещением через мобильное приложение используйте платформы, такие как Blynk, которые позволяют создавать простые интерфейсы для взаимодействия с Arduino через смартфон. В приложении можно настроить кнопки для включения/выключения света или регулировки яркости, если используются регулируемые источники света.

Для добавления дополнительных функций можно использовать датчики освещенности. Они будут автоматически регулировать яркость света в зависимости от времени суток или уровня освещенности в помещении. Программирование для такого датчика можно осуществить с использованием аналоговых входов Arduino.

Важно учесть безопасность и устойчивость системы. Для этого стоит добавить защиту от короткого замыкания, использовать трансформаторы и диоды для защиты от скачков напряжения. Также необходимо правильно учитывать максимальные нагрузки реле, чтобы избежать повреждений компонентов.

Таким образом, создание системы умного освещения на Arduino открывает множество возможностей для автоматизации дома. Система позволяет сэкономить электроэнергию, увеличить удобство и повысить безопасность за счет интеграции с датчиками движения и удаленного управления через интернет.

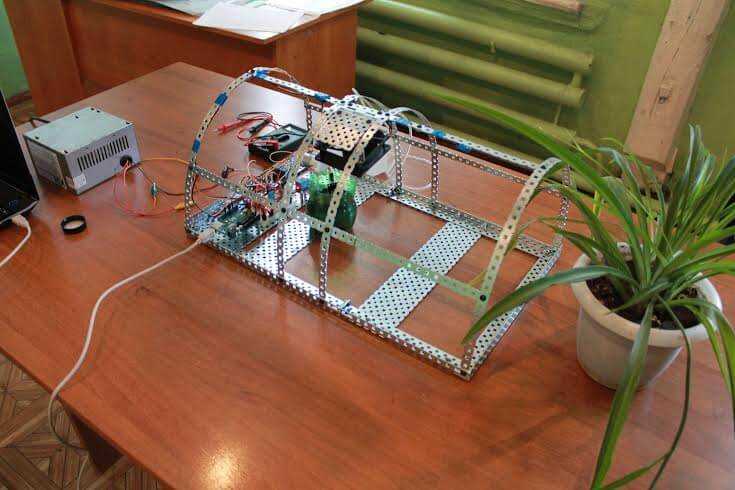

Автоматизация полива растений с помощью Arduino

Система автоматического полива на базе Arduino позволяет оптимизировать уход за растениями, минимизируя ошибки и повышая эффективность использования воды. Этот проект будет полезен не только для домашних условий, но и для садоводства и теплиц.

Для создания системы вам понадобятся:

• Плата Arduino (например, Arduino Uno);
• Датчик влажности почвы;
• Реле для управления насосом;
• Насос для подачи воды;
• Трубка для подачи воды;
• Блок питания.

Основной принцип работы: датчик влажности измеряет уровень влаги в почве, а Arduino в зависимости от показаний активирует насос для полива растения.

Шаги для реализации проекта

1. Подключение датчика влажности: Датчик влажности почвы подключается к аналоговому входу на плате Arduino. Чем выше влажность, тем меньше сопротивление датчика. Это позволяет точно измерять состояние почвы.
2. Подключение реле и насоса: Реле подключается к цифровому выходу Arduino. Оно будет включать насос, когда датчик покажет низкий уровень влажности в почве. Насос подключается к внешнему источнику питания.
3. Кодирование: Напишите программу, которая будет считывать показания с датчика влажности. Когда уровень влажности опускается ниже заданного порога, Arduino активирует реле и подает воду через насос.
4. Калибровка: Убедитесь, что датчик влажности правильно настроен. Некоторые датчики могут показывать неправильные значения, если они не откалиброваны. Проверьте датчик в разных состояниях влажности.

Пример кода:

int sensorPin = A0;  // Пин для датчика влажности
int relayPin = 8;    // Пин для реле
int threshold = 400; // Пороговое значение влажности
void setup() {
pinMode(relayPin, OUTPUT);
Serial.begin(9600);
}
void loop() {
int sensorValue = analogRead(sensorPin);
Serial.println(sensorValue);
if (sensorValue < threshold) {
digitalWrite(relayPin, HIGH);  // Включаем насос
} else {
digitalWrite(relayPin, LOW);   // Выключаем насос
}
delay(1000);  // Пауза 1 секунда
}

Для улучшения системы можно добавить:

• Использование нескольких датчиков для разных растений;
• Автоматическое регулирование времени полива по мере изменения погоды;
• Мобильное приложение для контроля и управления системой.

Проект можно дополнить использованием солнечных панелей для автономного питания системы или интеграцией с погодными сервисами для учета влажности воздуха.

Проект безопасности: сигнализация с датчиками движения

Основные компоненты для создания сигнализации: Arduino Uno, датчик движения PIR, звуковой сигнализатор (например, пьезоизлучатель), светодиоды для индикации состояния системы. Для более сложных вариантов можно подключить мобильные уведомления или интеграцию с другими устройствами.

Датчик PIR – это основа системы. Он обнаруживает инфракрасное излучение, которое генерируют теплые тела, такие как человек или животное. Датчик подключается к одному из цифровых входов Arduino и реагирует на движение в пределах его действия (до 6 метров). Для стабильной работы важно правильно настроить чувствительность датчика.

Сигнал тревоги может быть реализован через пьезоизлучатель, который будет издавать звук при срабатывании датчика. Для визуальной индикации используется светодиод, который горит зеленым при выключенной сигнализации и красным – при срабатывании датчика. Также можно добавить кнопку для включения и отключения системы.

Программирование проекта включает настройку пинов Arduino, обработку сигналов с датчиков и управление выходами для активации звукового сигнала. Простой алгоритм будет состоять из проверки состояния датчика PIR и активации тревоги при его срабатывании. Важно учесть, что время реакции системы должно быть минимальным для эффективной работы сигнализации.

Для улучшения проекта можно добавить функции, такие как временная задержка для предотвращения ложных срабатываний (например, при движении домашних животных), а также подключение GSM-модуля для отправки SMS-уведомлений владельцу при активации сигнализации.

Такой проект обеспечит надежную защиту от несанкционированного доступа и при этом не потребует значительных затрат. Модифицируя его, можно создать систему, подходящую для различных сценариев использования – от охраны дома до защиты рабочего пространства.

Мониторинг температуры и влажности в помещении с использованием Arduino

Для создания системы мониторинга температуры и влажности в помещении с использованием Arduino, потребуется несколько ключевых компонентов: сам Arduino, датчик температуры и влажности, например, DHT22, а также программное обеспечение для обработки данных.

Основным элементом в этом проекте является датчик DHT22, который предоставляет точные данные о температуре и влажности в пределах от -40 до 80°C и 0-100% влажности с точностью ±0.5°C и ±2-5% соответственно. Этот датчик легко подключается к плате Arduino с использованием одного пина для передачи данных.

Для работы с датчиком потребуется библиотека DHT, которую можно установить через менеджер библиотек в Arduino IDE. Пример кода для считывания данных с датчика:

#include "DHT.h"
#define DHTPIN 2      // Пин для подключения датчика
#define DHTTYPE DHT22 // Тип датчика
DHT dht(DHTPIN, DHTTYPE);
void setup() {
Serial.begin(9600);
dht.begin();
}
void loop() {
float h = dht.readHumidity();    // Чтение влажности
float t = dht.readTemperature(); // Чтение температуры
if (isnan(h) || isnan(t)) {
Serial.println("Ошибка чтения данных с датчика!");
return;
}
Serial.print("Температура: ");
Serial.print(t);
Serial.print(" *C  Влажность: ");
Serial.print(h);
Serial.println(" %");
delay(2000); // Задержка 2 секунды
}

Для улучшения функционала системы мониторинга можно подключить дисплей, например, LCD или OLED, для отображения текущих показателей в реальном времени. Также можно добавить возможность отправки данных на удаленный сервер или в облако для дальнейшего анализа и хранения. Для этого можно использовать модуль ESP8266, который позволит подключить Arduino к Wi-Fi.

Такой проект является отличным решением для создания умных систем дома, например, для контроля за температурой в разных помещениях или для мониторинга состояния в оранжереях и теплицах.

Автономный датчик уровня воды для аквариума

Для создания автономного датчика уровня воды в аквариуме на платформе Arduino потребуется несколько компонентов: датчик уровня воды, микроконтроллер Arduino, насос и питание. Главная цель устройства – поддерживать оптимальный уровень воды, автоматически добавляя её при необходимости.

В качестве датчика уровня можно использовать ультразвуковой датчик HC-SR04 или контактный датчик с использованием резистора и платы, например, датчик уровня воды с металлическими контактами. Ультразвуковой датчик измеряет расстояние до поверхности воды, что позволяет точно контролировать её уровень. Контактный датчик можно размещать в разных точках аквариума для более точного определения минимального и максимального уровня воды.

Для управления насосом лучше всего использовать реле, подключённое к выходу Arduino. Реле будет включать насос, когда уровень воды опустится ниже заданной отметки, и отключать его, когда вода достигнет нужного уровня. Насос может быть обычным аквариумным насосом с низким потреблением энергии, подключённым к источнику питания через реле.

Схема подключения проста: датчик уровня подключается к аналоговому или цифровому входу Arduino, в зависимости от типа используемого датчика. Реле подключается к цифровому выходу, а насос – к реле. Питание для всей системы можно подавать от аккумулятора или блока питания, в зависимости от потребностей проекта.

Код программы для Arduino должен регулярно считывать данные с датчика уровня воды и на основе полученной информации включать или выключать насос. Например, если уровень воды падает ниже заданного порога, Arduino активирует реле и насос добавляет воду в аквариум. При достижении максимального уровня вода перестаёт подаваться, а насос отключается.

Для автономности можно использовать маломощные компоненты и подключить систему к солнечным панелям или батарее с контроллером зарядки, что позволит полностью исключить необходимость в постоянном подключении к сети. Также полезно интегрировать систему с датчиками температуры или пХ для контроля качества воды, улучшая условия содержания рыб и других водных организмов.

В качестве дополнения, можно установить индикаторный светодиод или дисплей для отображения текущего уровня воды в реальном времени. Это поможет не только в автоматизации, но и обеспечит визуальный контроль за состоянием аквариума.

Проект умной дверной замки с биометрией на базе Arduino

В этом проекте будет разработан умный дверной замок с использованием биометрии, который будет управляться с помощью платформы Arduino. Такой замок повысит уровень безопасности и комфорта, заменив традиционные механические замки на более технологичное решение, использующее отпечатки пальцев для авторизации.

Для реализации проекта понадобятся следующие компоненты:

• Arduino Uno или аналогичная плата
• Модуль сканера отпечатков пальцев (например, R305 или GT-521F52)
• Сервопривод для управления замком
• Реализованное питание 5V для Arduino и сервопривода
• Соединительные провода
• Программное обеспечение Arduino IDE

Основные этапы реализации проекта:

1. Подключение компонентов: Подключите модуль отпечатков пальцев к Arduino через интерфейс UART. Сервопривод подключается через один из PWM-пинов на плате Arduino.
2. Настройка модуля отпечатков пальцев: С помощью библиотеки, предоставляемой производителем сканера, настройте модуль для регистрации и проверки отпечатков пальцев. Для этого потребуется записать в память модуля несколько отпечатков пальцев доверенных пользователей.
3. Программирование логики замка: Напишите скетч для Arduino, который будет отвечать за распознавание отпечатков пальцев. При успешной проверке отпечатка замок будет открываться, а при отказе – оставаться закрытым.
4. Управление замком: Для активации механизма замка используйте сервопривод, который будет приводить в действие замок, открывая или закрывая его в зависимости от авторизации пользователя.
5. Тестирование и отладка: Протестируйте систему с несколькими отпечатками для проверки корректности работы сканера и сервопривода. Настройте обработку ошибок, таких как неудачные попытки распознавания.

Дополнительные рекомендации:

• Для повышения безопасности можно интегрировать систему с другими устройствами, такими как датчики движения или камеры видеонаблюдения.
• Добавьте возможность временного доступа для определенных пользователей, используя различные алгоритмы проверки отпечатков.
• Для работы в условиях низкой освещенности выбирайте модуль сканера с инфракрасной подсветкой.
• Продумайте систему оповещений, например, уведомления на смартфон при неудачных попытках открыть замок.

Этот проект является отличным примером использования биометрии для повышения безопасности в повседневной жизни и отлично подходит для тех, кто хочет улучшить свои навыки в работе с Arduino и биометрическими технологиями.

Создание робота с автономным управлением на платформе Arduino

1. Выбор платформы и компонентов

Основной компонент робота – это микроконтроллер Arduino. Для автономного робота лучше всего подходит Arduino Uno или Arduino Nano. Важно учитывать количество доступных пинов для подключения всех компонентов, таких как моторы, датчики и дополнительные модули.

Моторы для робота обычно выбирают с малым потреблением энергии и возможностью подключения к драйверам. Наиболее популярны моторы постоянного тока (DC) с редуктором. Они обеспечивают необходимую скорость и крутящий момент для передвижения робота. Для управления моторами можно использовать драйвера, например, L298N или L293D.

Для автономного управления роботом понадобятся датчики расстояния. Наиболее распространены ультразвуковые датчики (например, HC-SR04), которые позволяют роботу обнаруживать препятствия и избегать столкновений. Также можно использовать инфракрасные датчики или датчики света в зависимости от специфики задачи.

2. Сборка робота

Датчики, такие как ультразвуковой HC-SR04, подключаются к Arduino через пины для подачи сигнала и получения его отражения. Размещение датчика на передней части робота обеспечит ему возможность обнаруживать препятствия и ориентироваться в пространстве.

Не забывайте о питании. Для робота подойдут аккумуляторы на 7-12 В (например, литий-полимерные или литий-ионные батареи), которые можно подключить через регулятор напряжения для стабильной работы Arduino и моторов.

3. Программирование робота

Для создания автономного управления необходимо реализовать алгоритм, который будет обрабатывать данные с датчиков и в зависимости от этих данных менять поведение робота. В простейшем случае робот может двигаться вперед до тех пор, пока не обнаружит препятствие. Когда это происходит, робот меняет направление и продолжает движение.

Пример кода для простого робота:

#include
AF_DCMotor motor1(1);
AF_DCMotor motor2(2);
int trigPin = 9;
int echoPin = 10;
long duration;
int distance;
void setup() {
pinMode(trigPin, OUTPUT);
pinMode(echoPin, INPUT);
Serial.begin(9600);
}
void loop() {
digitalWrite(trigPin, LOW);
delayMicroseconds(2);
digitalWrite(trigPin, HIGH);
delayMicroseconds(10);
digitalWrite(trigPin, LOW);
duration = pulseIn(echoPin, HIGH);
distance = duration * 0.0344 / 2;
if (distance < 15) {
motor1.setSpeed(0);
motor2.setSpeed(0);
delay(1000);
motor1.setSpeed(255);
motor2.setSpeed(255);
} else {
motor1.setSpeed(255);
motor2.setSpeed(255);
}
}

Этот код активирует моторы, пока датчик не определит препятствие на расстоянии меньше 15 см, после чего робот останавливается и затем продолжает движение в другом направлении.

4. Тестирование и улучшения

После сборки и загрузки кода важно протестировать робота. Важно проверять работу датчиков на разных поверхностях и в различных условиях освещенности, чтобы убедиться в корректности их работы. Также можно добавить дополнительные функции, такие как следование за линией, избегание препятствий с учетом угла или управление по беспроводной связи с помощью Bluetooth или Wi-Fi.

Для повышения точности работы робота можно добавить дополнительные датчики, например, гироскопы и акселерометры для более точного определения ориентации робота в пространстве. Эти устройства помогут роботу двигаться более стабильно и точно.

Таким образом, создание робота с автономным управлением на базе Arduino – это отличное начинание для изучения робототехники и программирования. Важно тщательно подбирать компоненты, правильно их подключать и корректно прописывать алгоритм управления.

Проект с использованием сенсоров для контроля качества воздуха

Контроль качества воздуха важен для обеспечения здоровья, особенно в помещениях с недостаточной вентиляцией. Arduino позволяет легко создать систему мониторинга с использованием доступных сенсоров, таких как MQ-135 для определения уровня загрязняющих веществ и MH-Z19 для измерения концентрации CO2. Эти компоненты доступны, имеют хорошие характеристики и легко интегрируются в проекты на базе Arduino.

Для сборки проекта понадобятся следующие компоненты:

• Arduino (например, Arduino Uno)
• MQ-135
• MH-Z19
• LCD-дисплей (например, 16x2 или 20x4)
• Резисторы, провода и макетная плата

Подключение сенсоров к Arduino достаточно простое. MQ-135 подключается к аналоговому входу, а MH-Z19 требует цифровой связи по интерфейсу UART (последовательный порт). Программное обеспечение для Arduino нужно будет настроить для правильного считывания данных с сенсоров и отображения их на дисплее или передачи по сети.

При разработке системы полезно учесть калибровку сенсоров. MQ-135 требует начальной калибровки для точных измерений, так как его чувствительность может изменяться в зависимости от условий эксплуатации. MH-Z19 уже откалиброван с завода, но при необходимости можно выполнить калибровку с использованием известного концентрации CO2.

Данный проект полезен не только для домашнего использования, но и для образовательных целей, так как он помогает разобраться в принципах работы сенсоров, взаимодействии с Arduino и обработки аналоговых и цифровых сигналов.

Для расширения функционала можно добавить систему уведомлений, которая будет информировать пользователя о превышении безопасных уровней загрязняющих веществ. Это можно реализовать с помощью датчиков температуры и влажности для учета внешних факторов, а также с использованием сети Wi-Fi для отправки уведомлений на смартфон.

Вопрос-ответ:

Какие проекты на основе Arduino можно реализовать для начинающих?

Для начинающих с Arduino можно попробовать несколько простых проектов, которые помогут освоить основные принципы работы с платой. Например, можно собрать мигающий светодиод с помощью программы на Arduino. Это простой проект, но он помогает понять основы работы с входами и выходами. Еще один вариант — создание термометра с использованием датчика температуры, который будет отображать показания на экране. Это позволит познакомиться с датчиками и научиться работать с отображением данных.

Что можно собрать на Arduino для управления умным домом?

Arduino отлично подходит для создания простых устройств для умного дома. Одним из таких проектов может быть система управления освещением. С помощью Arduino и реле можно подключить лампы и управлять их включением/выключением через мобильное приложение или с использованием датчиков движения. Другим вариантом является создание системы контроля температуры и влажности с возможностью управления отоплением или кондиционированием через Arduino. Это требует использования датчиков, реле и, возможно, интерфейса Wi-Fi для удаленного контроля.

Какие интересные проекты можно сделать на Arduino для более опытных пользователей?

Для более опытных пользователей Arduino можно собрать сложные проекты, такие как робот на колесах с дистанционным управлением. Для этого нужно использовать моторы, датчики для ориентации и систему управления. Еще одним интересным проектом может стать создание умной двери с системой распознавания лиц с помощью камеры и алгоритмов обработки изображений. Также можно попробовать построить систему мониторинга окружающей среды, которая будет измерять различные параметры (температура, давление, качество воздуха) и передавать данные на сервер для анализа. Для таких проектов потребуется знание работы с сенсорами и более глубокие навыки программирования.

Как с помощью Arduino можно улучшить проектирование робототехнических систем?

Arduino можно использовать для создания различных компонентов робототехнических систем, таких как системы управления, датчики и приводы. Например, можно создать прототип манипулятора с несколькими степенями свободы, используя сервоприводы, которые будут управляться с помощью Arduino. Также можно реализовать систему автоматической навигации для робота с использованием ультразвуковых датчиков для обхода препятствий. Важным моментом в робототехнике является использование Arduino для интеграции различных элементов системы, что позволяет создавать сложные функциональные устройства с минимальными затратами на прототипирование.
