При выборе программатора для Arduino Nano важно учитывать несколько ключевых факторов, таких как тип интерфейса, совместимость с операционной системой и функциональные возможности. Программаторы для Arduino Nano могут значительно различаться по стоимости и функционалу, поэтому важно понимать, что именно вам нужно для конкретных задач.
Основные типы программаторов, которые используются с Arduino Nano, это USBasp, USBtinyISP и FTDI. USBasp и USBtinyISP подключаются через интерфейс ISP (In-System Programming), который используется для записи прошивок напрямую в память микроконтроллера. Эти программаторы идеально подходят для работы с микроконтроллерами без загрузчика, но могут потребовать дополнительной настройки при использовании с Nano.
FTDI – это программатор, который подключается через USB и использует последовательный порт для обмена данными с Arduino Nano. FTDI-соединение особенно полезно, когда на плате уже установлен загрузчик, что позволяет легко и быстро загружать скетчи через стандартный USB-разъем без дополнительных настроек.
При выборе программатора стоит также обратить внимание на его совместимость с вашей операционной системой. Например, USBasp и USBtinyISP могут требовать установки дополнительных драйверов в Windows, в то время как FTDI обычно не вызывает проблем с драйверами на всех популярных операционных системах.
Типы программаторов для Arduino Nano и их особенности
Для программирования Arduino Nano можно использовать различные типы программаторов. Каждый из них имеет свои особенности и подходит для определённых задач в зависимости от способа подключения, совместимости и функциональности.
USBasp – один из самых популярных программаторов для Arduino Nano. Это бюджетное решение, использующее интерфейс SPI для подключения. Он подключается к USB-порту компьютера и позволяет прошивать Arduino через последовательный порт. Подходит для пользователей, которые хотят сэкономить, при этом обеспечивая стабильное соединение и возможность восстановления устройства при необходимости. Однако у USBasp есть ограничения по скорости программирования, и он не поддерживает прямую загрузку через COM-порт.
USBtinyISP – компактный и недорогой программатор, который также использует интерфейс ISP (In-System Programming). Отличается низким потреблением энергии и подходит для небольших проектов и образовательных целей. USBtinyISP имеет поддержку большинства Arduino-совместимых плат, включая Arduino Nano, но требует установки специфических драйверов для работы на Windows, что может быть неудобно для новичков.
FTDI-адаптер – программатор, который использует интерфейс USB-to-Serial. Этот метод широко распространён и применяется в случае, когда на Arduino Nano установлен чип FT232RL, отвечающий за преобразование данных между USB и последовательным портом. FTDI-адаптеры просты в использовании и подходят для большинства пользователей. Однако они ограничены только возможностью загрузки прошивки и не могут быть использованы для восстановления устройства, если возникнут серьёзные проблемы с микроконтроллером.

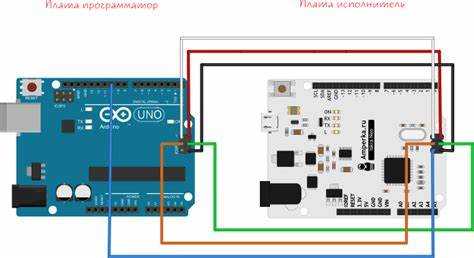

Arduino as ISP – в этом случае используется сама плата Arduino (например, Arduino Uno), которая превращается в программатор с помощью программы Arduino IDE. Этот метод позволяет программировать Arduino Nano без внешнего программатора, но требует дополнительных шагов по подключению проводов и настройке программы. Это отличный вариант для опытных пользователей, которым не хочется покупать дополнительное оборудование.
JTAG-программаторы – это более профессиональные решения для отладки и программирования, которые предоставляют расширенные возможности по сравнению с ISP. JTAG позволяет не только программировать, но и диагностировать устройства на низком уровне. Однако такие программаторы подходят не для всех пользователей из-за своей стоимости и сложности в настройке.
Выбор программатора зависит от целей использования и уровня опыта пользователя. USBasp и USBtinyISP подойдут для большинства стандартных задач, FTDI-адаптер – для простоты и удобства, а Arduino as ISP – для пользователей, которые хотят обойтись без дополнительного оборудования. JTAG будет полезен в профессиональных проектах, где требуется высокая степень контроля над устройством.
Совместимость программатора с различными версиями Arduino Nano
Arduino Nano имеет несколько версий, которые могут отличаться по процессору, чипу загрузчика и даже типу используемого программного интерфейса. Поэтому важно учитывать эти различия при выборе программатора.

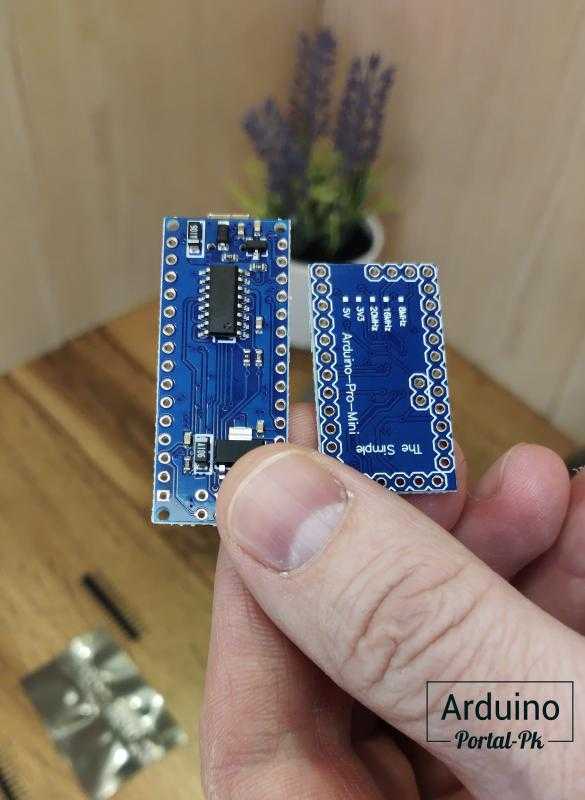

Самая популярная версия Arduino Nano использует микроконтроллер ATmega328P с загрузчиком на базе Standard или Optiboot. Однако, начиная с версии 3.0, Nano стал выпускаться с чипом CH340 или FT232 для USB-соединения, что влияет на совместимость с программаторами и прошивальщиками.
Наиболее часто используемые программаторы для Arduino Nano:
- USBasp – подходит для большинства версий с ATmega328P. Работает через ISP (In-System Programming), но может требовать дополнительных настроек для корректной работы с загрузчиком Optiboot.
- USBtinyISP – тоже использует интерфейс ISP, но его совместимость с Arduino Nano ограничена версиями, где используется старый загрузчик.
- Arduino as ISP – это метод использования другого Arduino, например, Arduino Uno, в качестве программатора. Работает с большинством версий Arduino Nano, но требует настройки программного обеспечения через IDE.
- AVRISP mkII – профессиональный программатор, поддерживающий все версии с ATmega328P и использующий стандартное соединение через ISP.
Важный момент – программаторы, использующие интерфейс USB (например, FTDI или CH340), не могут программировать микроконтроллер напрямую, поскольку они только обеспечивают связь между компьютером и Arduino через виртуальный COM-порт. Для программирования в этом случае требуется либо использование встроенного загрузчика (если он установлен), либо внешний программатор, поддерживающий ISP.
Для версий Arduino Nano с чипом CH340 или FT232 потребуется использование программаторов, которые могут работать с этим интерфейсом, например, USBasp. Важно удостовериться, что выбранный программатор поддерживает работу с конкретной версией чипа, установленной на вашем Nano.
Если вы работаете с новыми версиями Arduino Nano, то рекомендуется использовать программатор, поддерживающий загрузчик Optiboot, который является более универсальным и совместим с большинством современных версий.
Как выбрать программатор по типу интерфейса: USB или ISP
USB-программаторы, такие как FTDI или CH340, подключаются напрямую к компьютеру через порт USB и обеспечивают простоту использования. Они идеально подходят для начинающих, так как не требуют дополнительных настроек. Эти устройства служат для прямой загрузки скетчей в микроконтроллер Arduino через стандартный USB-порт. Главное преимущество USB-программаторов – это минимальные требования к подключению и быстрый процесс загрузки программ.

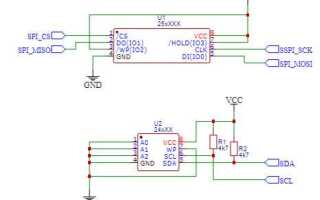

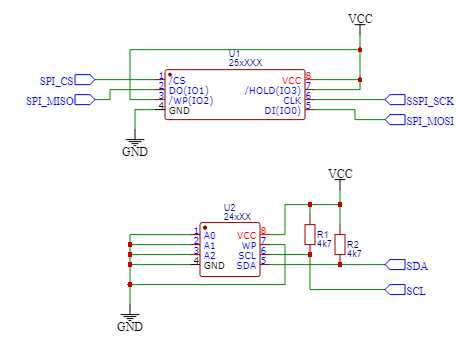

ISP (In-System Programming) программаторы, такие как USBasp или USBtinyISP, используют интерфейс SPI для программирования микроконтроллера на уровне низкоуровневого доступа. Этот метод подходит для более опытных пользователей, так как позволяет перепрограммировать Arduino даже в случае повреждения загрузчика. ISP-программаторы дают возможность работать с микроконтроллерами, не имеющими встроенного USB-интерфейса, и часто используются для прошивки различных чипов, которые не имеют стандартной поддержки USB.
Выбор между USB и ISP зависит от цели использования. Если ваша задача – просто загрузить скетч на Arduino, то USB-программатор будет более удобным и доступным решением. Для работы с нестандартными чипами, а также в случае необходимости восстановления загрузчика, предпочтительнее использовать ISP-программатор. Также стоит учитывать, что USB-программаторы могут быть ограничены в случае, если необходимо работать с несколькими платами или встраиваемыми системами без USB-подключения, тогда ISP станет более универсальным выбором.
Преимущества использования программатора с чипом FTDI
FTDI имеет встроенный преобразователь USB-to-Serial, что делает его отличным выбором для подключения к микроконтроллерам на базе Arduino. В отличие от программируемых чипов, таких как CH340, FTDI обладает более стабильной и надежной работой, особенно в условиях длительных сессий программирования или при высоких скоростях передачи данных.
Еще одно преимущество чипов FTDI – это низкий уровень потребления энергии и высокая скорость передачи данных. В то время как многие дешевые программаторы могут иметь проблемы с стабильностью на высоких скоростях, FTDI гарантирует быструю и надежную работу без потерь данных, что критично для сложных проектов, требующих точности и стабильности связи.
Программаторы FTDI также известны своей долговечностью. Их конструкция продумана таким образом, чтобы выдерживать большое количество циклов подключений и отключений, что значительно увеличивает срок службы устройства. Для пользователей, которые часто выполняют операции по перепрограммированию микроконтроллеров, это будет значительным плюсом.
Кроме того, FTDI имеет более широкий диапазон поддерживаемых уровней логических напряжений, что позволяет использовать программатор не только с Arduino Nano, но и с другими микроконтроллерами, работающими на разных напряжениях. Это делает его универсальным инструментом для работы с разнообразными устройствами и проектами.
Учитываем скорость передачи данных при выборе программатора
Arduino Nano обычно использует интерфейс USB-to-Serial для связи с компьютером, и программаторы с высокой скоростью передачи обеспечивают более быструю и эффективную загрузку скетчей. Наиболее распространённые скорости передачи данных для Arduino – это 115200, 250000 и 500000 бит в секунду. Увеличение скорости позволяет сократить время на загрузку программы, но также может повысить вероятность ошибок передачи при нестабильных соединениях или слабо экранированных кабелях.
При выборе программатора стоит обратить внимание на поддерживаемую скорость передачи данных. Например, для программаторов, использующих чипы FTDI или CH340, максимальная поддерживаемая скорость может варьироваться от 115200 до 1 Мбит/с. Программаторы с такими характеристиками подходят для большинства пользователей, так как они обеспечивают достаточную скорость для большинства задач при стабильной передаче данных.
Если вам нужно часто загружать большие программы или работать с проектами, где критична скорость передачи, то стоит выбирать устройства с поддержкой максимальных значений скорости передачи, например, 500000 бит/с или выше. Однако стоит учитывать, что скорость передачи не всегда напрямую влияет на производительность, если проект не использует ресурсы микроконтроллера в полной мере.
Также важно учитывать, что более высокие скорости передачи могут потребовать лучшего питания и кабелей. Не все USB порты и кабели одинаково хорошо справляются с высокими частотами передачи, и это может приводить к сбоям при прошивке.
Как выбрать программатор с учетом удобства использования и подключений
При выборе программатора для Arduino Nano важно учитывать не только его технические характеристики, но и удобство подключения и использования. Программаторы могут сильно отличаться по типу интерфейса, количеству проводов и особенностям подключения к плате. Рассмотрим основные моменты, на которые стоит обратить внимание при выборе устройства.
- Тип подключения: Большинство программаторов используют USB для подключения к компьютеру, но важно убедиться, что у вас есть все необходимые разъемы и кабели. Arduino Nano часто требует программатора с интерфейсом USB-to-Serial, например, FTDI или CH340. Выбор между ними зависит от вашего компьютера и операционной системы – FTDI, как правило, лучше поддерживается в Windows.
- Подключение проводов: Некоторые программаторы требуют соединения с Arduino через несколько проводов (например, через 6 или 10 контактов). Чем больше контактов, тем более стабильным может быть соединение, но в то же время это может быть менее удобным. Программаторы с минимальным количеством проводов, например, с 6 контактами (например, USBasp), могут быть более удобными для простых проектов.
- Наличие дополнительных функций: Некоторые программаторы предлагают функции, которые могут сделать процесс прошивки более удобным. Например, встроенная возможность считывания/записи памяти, поддержка более высоких скоростей передачи данных и даже диагностика ошибок могут существенно улучшить опыт работы с устройством.
- Совместимость с IDE: Некоторые программаторы автоматически интегрируются с Arduino IDE, что позволяет легко настроить их без дополнительных манипуляций. Выбирайте программатор, который имеет хорошие драйверы для вашей операционной системы и легко поддерживается в IDE.
- Питание Arduino Nano: Важно помнить, что некоторые программаторы могут не обеспечивать достаточное питание для Arduino при прошивке, что может привести к сбоям. Программаторы, которые могут подавать 5V на плату, могут быть более удобными для работы в полевых условиях.
При выборе программатора старайтесь выбирать модели, которые обеспечивают простоту подключения, минимальное количество проводов и удобную настройку в вашей операционной системе. Лучше всего ориентироваться на проверенные решения, которые доказали свою надежность в практике.
Какие программные среды поддерживаются выбранным программатором
Основной программной средой для работы с Arduino является Arduino IDE, которая поддерживает большинство программаторов, включая USBasp, USBtinyISP, и другие. Arduino IDE автоматически определяет подключенный программатор, если он поддерживается, и позволяет прошивать платы через интерфейс ISP (In-System Programming). Эта среда подходит как для новичков, так и для опытных пользователей, благодаря простоте интерфейса и широким возможностям для написания и отладки кода.
Для более сложных проектов и работы с низкоуровневыми функциями может использоваться PlatformIO. Эта среда предлагает более расширенные возможности для настройки и интеграции с другими инструментами, такими как Git и различные системы сборки. PlatformIO поддерживает работу с многими программаторами, включая FTDI, JTAG, и других, а также позволяет автоматизировать процесс сборки и загрузки программ на Arduino Nano.
Ещё одной популярной средой является Atmel Studio, предназначенная в первую очередь для работы с микроконтроллерами Atmel. В Atmel Studio можно использовать различные программаторы, такие как USBasp, AVRISP mkII и JTAGICE. Это идеальный выбор для опытных разработчиков, работающих с низкоуровневыми аспектами прошивки и отладки. Хотя Atmel Studio может быть сложнее в освоении, она предоставляет мощные инструменты для профессиональной работы с микроконтроллерами.
Для работы с Arduino Nano можно также использовать AVRDUDE – командную утилиту для работы с программаторами через командную строку. Она поддерживает широкий спектр программаторов, включая USBasp и другие устройства, работающие через интерфейс ISP. Хотя AVRDUDE не предоставляет графический интерфейс, она предлагает максимальную гибкость для пользователей, которые предпочитают работу через терминал.
При выборе программатора важно учитывать, с какой средой вы планируете работать. Если ваша цель – простота и удобство, Arduino IDE будет оптимальным вариантом. Для более сложных проектов или профессиональной разработки PlatformIO и Atmel Studio предложат дополнительные возможности. Для опытных пользователей, которые предпочитают работу через командную строку, AVRDUDE окажется отличным выбором.
Как избежать ошибок при прошивке и настроить программатор для Arduino Nano
Для успешной прошивки Arduino Nano необходимо правильно настроить программатор и исключить распространённые ошибки. В первую очередь, убедитесь, что выбрали правильную модель платы в среде разработки Arduino IDE. Для этого в меню «Инструменты» выберите «Плата» и установите «Arduino Nano». Далее, укажите правильный процессор в пункте «Процессор» – для большинства моделей это будет «ATmega328P» или «ATmega328P (Old Bootloader)» в зависимости от версии платы.
Следующий этап – выбор порта. В меню «Инструменты» выберите правильный COM-порт, к которому подключено ваше устройство. Проверьте, что в списке портов отображается именно тот, к которому подключен программатор или Arduino Nano, а не другие устройства на вашем компьютере.
Если при прошивке возникают ошибки, такие как «avrdude: stk500_getsync()», это может указывать на проблемы с драйверами или неправильную настройку портов. В случае с программаторами на базе USBasp убедитесь, что у вас установлены последние драйвера для устройства. В некоторых случаях потребуется дополнительно настроить Arduino IDE для работы с конкретным программатором, выбрав его в разделе «Программатор» в меню «Инструменты».
Для корректной прошивки не используйте длинные и плохие USB-кабели, так как это может привести к потерям сигнала, особенно на больших расстояниях. Лучше всего использовать короткий кабель и прямое подключение, без дополнительных хабов или удлинителей.
Наконец, если вы не можете прошить Arduino Nano через стандартный USB, попробуйте использовать прямое подключение через FTDI-адаптер. В этом случае также убедитесь, что выбраны правильные порты и параметры, чтобы избежать конфликта с USB-to-serial преобразователями, если они используются одновременно.
