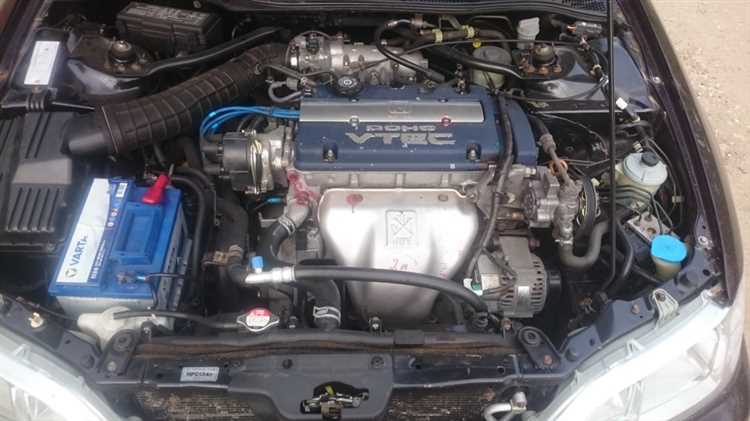

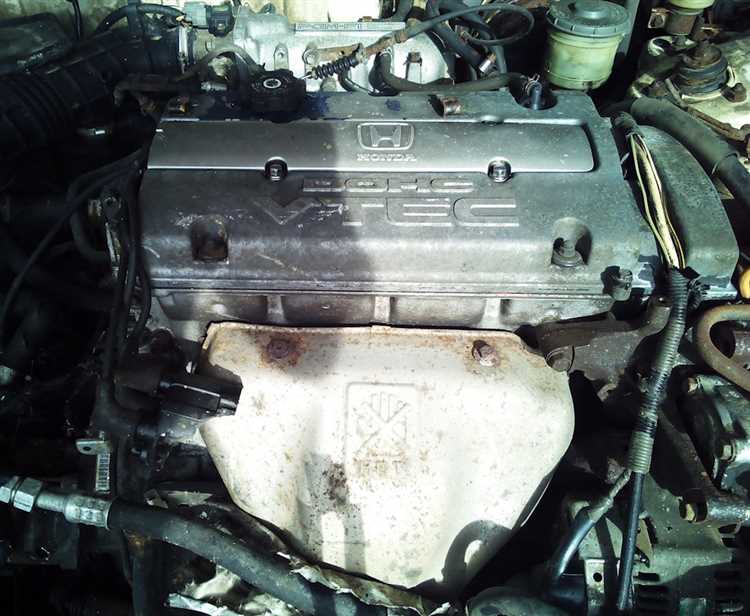

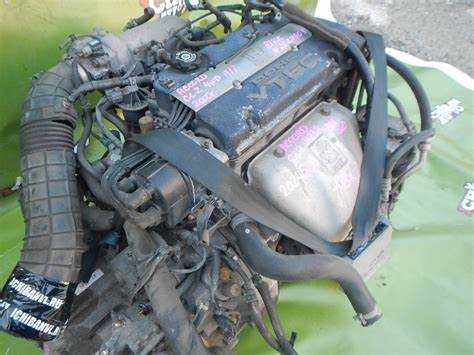

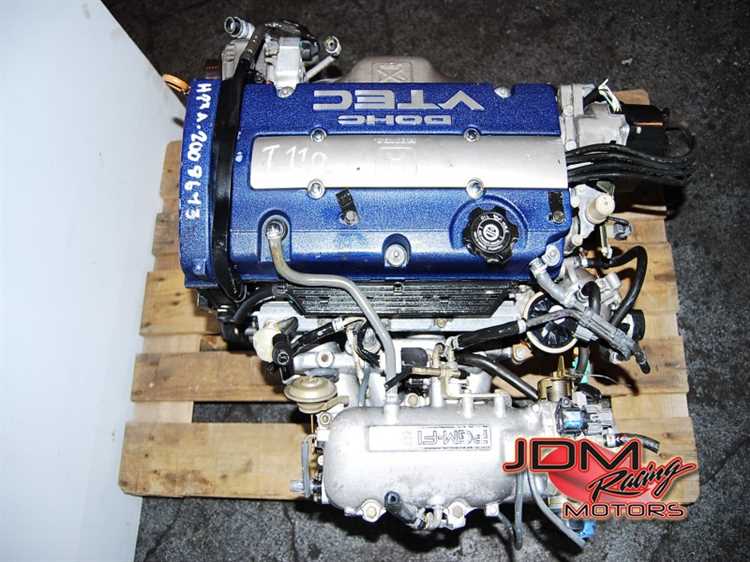

Двигатель H23A – один из представителей линейки H-серии Honda, отличающийся высокой надежностью и потенциалом для доработки. Атмосферный 2.3-литровый мотор с DOHC VTEC (в версии H23A VTEC) развивает до 200 л.с., однако крутящий момент в стоке ограничен примерно 220 Н·м. Для увеличения тяги на низких и средних оборотах требуется комплексный подход, сочетающий изменения в ГБЦ, системе впуска и выпуске, а также настройке ЭБУ.
Увеличение объёма за счёт установки коленвала от H22A – одна из популярных доработок. Снижение хода поршня с 95 до 90.7 мм позволяет повысить обороты, но для прироста момента лучше использовать коленвал от F22 с ходом 97 мм. Это даёт прирост до 10–15% крутящего момента уже на средних оборотах. Потребуются кованые шатуны и поршни под нужную степень сжатия.
Установка системы индивидуального дроссельного впуска (ITB) обеспечивает линейный прирост тяги за счёт оптимизации наполнения цилиндров. Наиболее ощутимый эффект наблюдается в диапазоне 4000–7000 об/мин. Для уличного применения предпочтительнее настраиваемый ресивер с длинными каналами, повышающий крутящий момент на низких оборотах.
Распредвалы с увеличенной фазой и подъемом от производителей вроде Skunk2 или Crower позволяют перераспределить крутящий момент вверх по диапазону оборотов. Для уличного использования актуальны валы с параметрами около 270° и подъемом 11.5 мм. При этом обязательна доработка пружин клапанов и тарелок для предотвращения плавающих клапанов на высоких оборотах.
Настройка блока управления двигателем после всех механических модификаций – критически важный этап. Использование Hondata S300 или Neptune RTP позволяет индивидуально настроить топливные карты, углы зажигания и работу VTEC в зависимости от целей. Без точной настройки прирост момента будет нестабильным или вовсе приведёт к его потере в определённых зонах.
Настройка фаз газораспределения с помощью регулируемых шкивов распредвалов
Установка регулируемых шкивов распредвалов на двигатель H23A позволяет точно настраивать фазы газораспределения, оптимизируя крутящий момент в зависимости от диапазона оборотов. При смещении впускного вала на +2–4 градуса по отношению к положению по меткам достигается прирост момента в диапазоне от 3000 до 5000 об/мин. При этом выпускной вал рекомендуется смещать на −1–2 градуса для улучшения продувки цилиндров.
Перед настройкой необходимо зафиксировать двигатель в ВМТ первого цилиндра и использовать индикатор часового типа для точной установки фаз. Дальнейшая корректировка выполняется на диностенде: контролируется отклик двигателя на изменения углов и анализируются графики момента и мощности. Коррекция фаз без соответствующего измерительного оборудования часто приводит к потере тяги или нестабильной работе мотора.
На практике, для H23A с легкими модификациями (впуск, выпуск), оптимальные значения часто находятся в пределах +3 градуса на впуске и −2 градуса на выпуске. Для более точного результата следует учитывать характеристики конкретных распредвалов и давление в впускной системе. Установка шкивов без дальнейшей настройки не даёт ощутимого эффекта, поэтому регулировка обязательна.
Увеличение объёма камеры сгорания за счёт замены поршней на модели с иным профилем
Увеличение объёма камеры сгорания на двигателе H23A возможно за счёт установки поршней с пониженной степенью сжатия и изменённым профилем днища. Это позволяет сместить точку максимального давления в позднюю фазу сгорания, что увеличивает крутящий момент в средне- и низкооборотном диапазоне.
На практике эффективны кованные поршни со сферическим или углублённым профилем, уменьшающие компрессию до 9.5:1–10.0:1 при стоковом значении около 10.6:1. Такие поршни обеспечивают больший объём камеры, способствуя более полному наполнению цилиндра на впуске и устойчивому сгоранию смеси при меньшем сопротивлении вращению коленвала.
Рекомендуется использовать поршни производителей Wiseco, JE или CP, рассчитанные на увеличенные зазоры и работу в условиях повышенных температур. При этом необходимо скорректировать прошивку ECU для компенсации изменения характеристик смесеобразования и углов зажигания.
После установки поршней с иным профилем обязательна проверка зазоров между клапанами и поршнями, особенно при использовании высокоподъёмных распредвалов. Недостаточное внимание к этому аспекту может привести к механическим повреждениям на высоких оборотах.
В сочетании с модернизацией ГБЦ и увеличенным ресивером такой подход позволяет добиться прироста крутящего момента на 8–12% без потери надёжности при эксплуатации в уличных условиях.
Установка длинноходного коленчатого вала для повышения рабочего объёма
- Штатный ход поршня H23A составляет 95 мм при диаметре цилиндра 87 мм, что даёт объём 2259 см³.
- Установка коленвала с ходом 99 мм увеличивает объём до ~2350 см³ при сохранении штатного диаметра цилиндра.
- Для такой модификации требуется замена поршней на низкопрофильные (длина компрессионной части ≤ 30 мм), чтобы избежать превышения степени сжатия и контакта с головкой блока.
- Шатуны необходимо подбирать под новый ход: оптимально использовать укороченные, например, длиной 137 мм вместо стандартных 141 мм.
- Коленчатый вал может быть взят от F23A с доработкой коренных шеек под блок H23A (возможна шлифовка до нужного диаметра или использование адаптированных вкладышей).
- Балансировка коленвала обязательна – как статическая, так и динамическая, особенно при росте массы противовесов.
После установки требуется адаптация прошивки ECU для корректной работы с увеличенным объёмом: изменение топливных карт, угла опережения зажигания и коррекция оборотов холостого хода.
Рекомендуется использовать усиленную масляную систему: насос от H22A Type-S обеспечивает более стабильное давление масла при увеличенной нагрузке на кривошипно-шатунный механизм.
Оптимизация длины и конфигурации впускного коллектора под низкие и средние обороты
Для двигателя Honda H23A, работающего преимущественно в диапазоне 2000–4500 об/мин, ключевую роль играет длина впускного тракта. Удлинение каналов впускного коллектора усиливает эффект резонансной наддувки (Ram Effect), повышая наполнение цилиндров и, как следствие, крутящий момент на средних оборотах.
Оптимальная длина впускных каналов для H23A в этом диапазоне составляет 400–500 мм, считая от дросселя до впускного клапана. Использование впускного коллектора с переменной геометрией (Dual Stage Intake) позволяет реализовать два режима: длинные каналы активны на низких и средних оборотах, короткие – на высоких. Если такая система отсутствует, статический впускной коллектор должен иметь фиксированную длину не менее 420 мм, чтобы обеспечить максимальный эффект в диапазоне 3000–4000 об/мин.
Форма коллектора также критична. Каналы должны быть максимально прямолинейными, с плавными изгибами радиусом не менее 1,5 диаметра трубы. Диаметр канала в среднем должен составлять 38–42 мм при штатной конфигурации H23A. Излишнее увеличение диаметра приводит к снижению скорости воздушного потока и ухудшению наполнения на малых оборотах.
Плоскость фланца коллектора должна совпадать с геометрией головки блока, без ступенек и зазоров. Использование раздельных каналов с индивидуальными длинами (т.н. «tuned runners») повышает эффективность, если они настроены в резонанс с частотой открытия впускных клапанов.
Рекомендуется избегать коротких алюминиевых коллекторов от спортивных H22A, если цель – прирост тяги на низких и средних оборотах. Их конфигурация рассчитана на диапазон свыше 5500 об/мин и неэффективна в уличных режимах езды.
Применение прошивки ECU с приоритетом на крутящий момент в диапазоне 2000–5000 об/мин
Для мотора Honda H23A, ориентированного на уличное или городское использование, повышение крутящего момента в диапазоне 2000–5000 об/мин позволяет значительно улучшить отклик на газ и общую эластичность при ежедневной эксплуатации. Основной инструмент – настройка блока управления двигателем (ECU) с акцентом на оптимизацию углов опережения зажигания, состава топливной смеси и фаз газораспределения.
- Оптимизация угла опережения зажигания: в диапазоне 2500–4500 об/мин увеличение угла на 2–4° по сравнению со штатной картой позволяет получить до +8 Н·м без ущерба для ресурса мотора.
- Обогащение смеси: AFR (соотношение воздух/топливо) снижается до 12.8–13.2 в диапазоне 3000–5000 об/мин. Это обеспечивает более полное сгорание и стабильную тягу при частичных нагрузках.
- VTEC активация: при наличии системы VTEC (в некоторых модификациях H23A), перевод точки включения на ~3400 об/мин улучшает наполнение цилиндров на средних оборотах.
- Коррекция карты дроссельной чувствительности: изменение отклика дросселя в пределах 20–60% открытий повышает отзывчивость мотора без скачков нагрузки.
Для реализации требуются:
- Совместимый ECU – PGM-FI с возможностью чип-тюнинга (например, OBD1 с прошивкой CROME или Hondata S300).
- Широкополосный лямбда-датчик и логгер параметров – обязательны для точной настройки AFR и зажигания.
- Динамометр или хотя бы виртуальный софт (Virtual Dyno) – для контроля результатов.
В результате корректной прошивки прирост крутящего момента в зоне 2000–5000 об/мин может достигать 10–15%, особенно в паре с доработанным впуском и выхлопом. При этом расход топлива остаётся в пределах нормы при умеренной нагрузке.
Выбор выпускной системы с увеличенным диаметром и малым сопротивлением потоку
Диаметр выпускных труб напрямую влияет на скорость и объем отвода выхлопных газов. Оптимальный диаметр труб выпускной системы должен быть выбран с учетом мощности двигателя. Для Honda H23A рекомендуются трубы диаметром от 2.25 до 2.5 дюймов (57-63 мм). При этом слишком большие трубы могут привести к снижению мощности на низких оборотах, так как выхлопные газы не успевают эффективно покидать камеру сгорания, что снижает турбулентность и тормозит процесс наполнения цилиндров свежим воздухом. Размер в 2.5 дюйма оптимален для средней мощности и обеспечивает баланс между высокими оборотами и низким сопротивлением.
Материалы выпускной системы должны обеспечивать долговечность и минимальное сопротивление. Нержавеющая сталь высокого качества (например, A304 или A316) является лучшим выбором благодаря своей стойкости к коррозии и высокой температурной прочности. Технология сварки также важна – швы должны быть выполнены без дефектов, чтобы исключить дополнительные потери на сопротивление потоку.
Форма и конструкция коллекторов играют роль в улучшении отвода газов. Коллектор с длинными равномерными трубами способствует лучшему распределению потока, что положительно влияет на отклик двигателя. Также важно учесть, что использование гладких внутренних стенок труб без резких изгибов минимизирует трение и сопротивление.
Глушители должны быть выбраны с расчетом на минимизацию сопротивления потоку, не ухудшая при этом звуковые характеристики автомобиля. Использование прямоточных глушителей или глушителей с низким сопротивлением позволяет сохранить эффективность потока выхлопных газов и уменьшить внутреннее давление в системе. Излишне громкие или крупные глушители могут негативно сказаться на общей производительности двигателя.
Технология изготовления и установка также играет значительную роль. Профессиональная установка системы с правильной регулировкой углов наклона и размещения элементов позволяет избежать ненужных потерь мощности, которые могут возникнуть из-за неправильного монтажа.
Использование распредвалов с увеличенной фазой и подъёмом клапанов для улучшения наполнения
Распредвалы с увеличенной фазой способствуют расширению времени, в течение которого клапаны остаются открытыми. Это даёт больше времени для наполнения цилиндров топливно-воздушной смесью при высоких оборотах, что увеличивает мощность на верхах. Обычные распредвалы, как правило, ограничивают этот процесс, что становится причиной потери мощности на высоких оборотах. В свою очередь, увеличение подъёма клапанов улучшает эффективность их открытия, что позволяет большему объёму смеси попасть в камеру сгорания, а также способствует лучшему удалению отработанных газов.
Для Honda H23A важно учитывать, что изменение фаз распредвала должно быть сбалансировано с другими компонентами двигателя. Подбор распредвала с оптимальными фазами и подъёмами зависит от желаемого диапазона работы двигателя. Например, для улучшения характеристик на высоких оборотах могут быть использованы распредвалы с более агрессивной геометрией. Важно, чтобы изменения не привели к потерям на низких оборотах, где мотор может стать менее эластичным.
Рекомендуется выбирать распредвалы с фазами, которые увеличивают время открытия впускного клапана, но при этом не создают сильных перегрузок для мотора на холостых оборотах и при низких нагрузках. Повышение подъёма клапанов должно быть не слишком экстремальным, чтобы не нарушить баланс работы клапанов и привода. Оптимальные настройки могут варьироваться в зависимости от целевых задач, будь то увеличение мощности на высоких оборотах или улучшение отклика двигателя.
Для более стабильной работы таких распредвалов рекомендуется также доработать системы управления двигателем, чтобы корректно учитывать изменения в фазах и подъёмах клапанов, что позволит максимально раскрыть потенциал двигателя H23A.
Настройка подачи топлива и угла зажигания на динамометрическом стенде под конкретный режим
Для достижения максимального крутящего момента на двигателе Honda H23A необходимо точно настроить подачу топлива и угол зажигания под разные эксплуатационные режимы. Это особенно важно на динамометрическом стенде, где можно точно измерить и скорректировать работу силового агрегата в реальных условиях.
Первым шагом является настройка подачи топлива. Для этого следует использовать карты топливоподачи, которые отображают количество топлива, поступающее в цилиндры в зависимости от оборотов и нагрузки. На стенде можно провести серию замеров для различных оборотов, начиная с холостого хода и заканчивая максимальными оборотами. Важно, чтобы топливо поступало точно в нужных пропорциях, чтобы избежать как обеднения, так и обогащения смеси, что может снизить эффективность работы двигателя. В случае с H23A на холостых оборотах может потребоваться небольшая корректировка, чтобы обеспечить стабильную работу на низких оборотах, в то время как на высоких оборотах стоит увеличить подачу топлива для предотвращения детонации.
Угол зажигания оказывает критическое влияние на отдачу мощности. На стенде необходимо провести измерения для разных углов зажигания, начиная с базового значения, рекомендуемого производителем, и постепенно изменяя его в диапазоне от 10 до 30 градусов до ВМТ. Для оптимизации крутящего момента угол зажигания должен быть настроен так, чтобы максимальная мощность развивалась при максимальном напоре смеси в цилиндре, что в свою очередь уменьшает потерю энергии и способствует плавному запуску. На стенде важно отслеживать моменты детонации, так как слишком поздний угол зажигания может привести к перегреву и повреждениям компонентов двигателя.
Для точной настройки этих параметров стоит использовать электронные системы управления двигателем (ECU), которые позволяют динамично изменять настройки подачи топлива и угла зажигания в зависимости от условий работы двигателя. Тестирование на стенде позволяет получить данные для дальнейшего анализа и корректировки прошивки ECU, что обеспечивает стабильную работу двигателя в различных режимах эксплуатации.
Процесс настройки под конкретный режим работы двигателя включает не только работу с топливной системой и углом зажигания, но и коррекцию на другие параметры, такие как давление турбонаддува (если оно имеется), температура охлаждающей жидкости и других факторов, влияющих на работу мотора. Важно, чтобы каждый из этих элементов был настроен для достижения максимальной отдачи в нужных режимах работы, будь то городской цикл или максимальная нагрузка на трассе.
Вопрос-ответ:
Какие методы увеличения крутящего момента можно использовать для двигателя Honda H23A?
Для увеличения крутящего момента в двигателе Honda H23A можно применить несколько подходов. Один из самых распространенных способов — это установка более производительного впускного и выпускного коллекторов, что позволяет улучшить воздушный поток и, как следствие, повысить мощность. Также стоит обратить внимание на систему подачи топлива: более точная настройка топливной системы и установка форсунок с большим потоком помогут улучшить сгорание. Дополнительная модернизация может включать установку турбокомпрессора или суперзарядного устройства, что значительно повысит как крутящий момент, так и общую мощность двигателя. Все эти методы могут привести к заметному увеличению крутящего момента при сохранении надежности силового агрегата.
Как настройка впускной системы влияет на крутящий момент Honda H23A?
Настройка впускной системы напрямую влияет на крутящий момент двигателя, в том числе Honda H23A. Установка производительных воздушных фильтров и новых впускных коллекторов позволяет улучшить подачу воздуха в двигатель, что способствует лучшему сгоранию смеси. Это помогает повысить мощность и крутящий момент на высоких оборотах. Если вы устанавливаете более крупные воздухозаборники или улучшаете систему с охлаждением воздуха, то это также помогает увеличивать крутящий момент, особенно на средних и высоких оборотах, так как холодный воздух плотнее и содержит больше кислорода для сгорания.
Как установка турбонаддува влияет на крутящий момент Honda H23A?
Установка турбонаддува на двигатель Honda H23A значительно повышает крутящий момент. Турбина использует энергию отработавших газов для прокачки дополнительного воздуха в двигатель, что увеличивает объем воздуха, подаваемого в цилиндры. Это позволяет сжигать больше топлива, а значит, увеличивает как мощность, так и крутящий момент. Турбонаддув особенно полезен на высоких оборотах, где его влияние наиболее заметно. Важно правильно настроить турбину и остальные компоненты системы, чтобы не перегрузить двигатель и сохранить его долговечность.
Можно ли увеличить крутящий момент Honda H23A с помощью модификации выхлопной системы?
Модификация выхлопной системы может оказать влияние на крутящий момент Honda H23A, хотя эффект будет менее заметен, чем от изменений в впускной системе или установке турбонаддува. Установка более эффективных катализаторов, спортивных выхлопных труб или коллектора помогает улучшить отвод отработанных газов, снижая сопротивление и повышая эффективность работы двигателя. В результате, двигатель будет работать более свободно, что приведет к небольшому, но ощутимому увеличению крутящего момента, особенно на высоких оборотах. Тем не менее, для значительного увеличения крутящего момента важно сочетать эти изменения с другими доработками.
