Стартер на Mazda 3 первого поколения (BK, 2003–2009) расположен в нижней части двигателя, ближе к стыку с коробкой передач. На большинстве версий с бензиновыми двигателями 1.6 и 2.0 литра он закреплён сзади силового агрегата, в районе маховика, со стороны пассажира. Для доступа к нему требуется частичный демонтаж нижней защиты двигателя и отсоединение некоторых элементов впуска.
Двигатель Z6 (1.6 литра) требует доступа снизу автомобиля. Стартер установлен между двигателем и коробкой, крепится тремя болтами, а питание поступает через основной плюсовой кабель и управляющий провод с реле зажигания. Для отключения питания необходимо предварительно снять минусовую клемму с аккумулятора.
На двигателях LF (2.0 литра) компоновка аналогична, но может отличаться длина и направление подключения проводки. При демонтаже стартера удобнее работать с подъёмника или эстакады. Часто требуется открутить крепление выпускного коллектора к приёмной трубе, чтобы обеспечить более свободный доступ.
Перед снятием стартера рекомендуется провести диагностику системы запуска – проверить реле, питание и состояние аккумулятора. В случае необходимости замены стартера оптимально использовать оригинальные запчасти с каталожными номерами Mazda или проверенные аналоги от Denso и Bosch.
Где находится стартер на Mazda 3 BK с двигателем 1.6
Стартер на Mazda 3 BK с бензиновым двигателем 1.6 (двигатель Z6) расположен в задней части силового агрегата, ближе к моторному щиту, со стороны водителя. Он закреплён болтами к картеру коробки передач и установлен ниже впускного коллектора.
Для доступа к стартеру требуется демонтировать воздушный фильтр с корпусом и отсоединить патрубки, мешающие работе. Визуальный осмотр возможен сверху, но удобнее работать снизу, особенно при демонтаже. Поддомкрачивание автомобиля и снятие защиты двигателя облегчают доступ к креплениям стартера.
Особенности: стартер подключается через силовой кабель к аккумулятору и имеет управляющий провод от замка зажигания. Перед снятием необходимо отключить минусовую клемму аккумулятора во избежание короткого замыкания.
Рекомендуется использовать трещотку с удлинителем и головкой на 14 мм для откручивания крепёжных болтов стартера. Один из болтов расположен в труднодоступном месте, что требует аккуратности при демонтаже.
Где расположен стартер на Mazda 3 BK с мотором 2.0
Стартер на Mazda 3 BK с двигателем 2.0 расположен в нижней части силового агрегата, со стороны водителя, ближе к стыку двигателя и коробки передач. Он закреплён на картере сцепления и ориентирован к передней части автомобиля.
Для доступа к стартеру необходимо демонтировать пластиковую защиту двигателя и частично снять левое переднее колесо. Это обеспечит доступ через колесную арку. Работы удобнее проводить с ямы или подъемника, так как узел находится в труднодоступной зоне снизу.
Крепление осуществляется на двух болтах к корпусу коробки. Также необходимо отключить силовой кабель от аккумулятора и управляющий провод от замка зажигания. Перед снятием обязательно отключить клемму «минус» от аккумулятора, чтобы избежать короткого замыкания.
Если стартер требует замены, рекомендуется предварительно проверить его втягивающее реле и силовой контакт. При повторной установке важно правильно затянуть крепёжные болты, чтобы исключить люфт и перекос при запуске двигателя.
Как подобраться к стартеру снизу без снятия подрамника
Для доступа к стартеру на Mazda 3 BK снизу без демонтажа подрамника потребуется поднять переднюю часть автомобиля минимум на 40 см. Удобнее всего использовать съёмные трапы или надёжные домкраты с последующей установкой на прочные опоры. Безопасность – приоритет: колёса подстраховать противооткатными упорами.
Снимите защиту картера. Далее – отсоедините минусовую клемму аккумулятора, чтобы исключить короткое замыкание. Стартер находится в районе стыка двигателя и коробки передач, ближе к щиту моторного отсека со стороны пассажира. Оптимальный доступ – через пространство рядом с внутренним ШРУСом правого привода.
Для удобства работы выверните рулевое колесо влево до упора – это даст немного больше пространства. Выкрутите два крепёжных болта стартера с помощью головки на 14 с удлинителем и карданом. Электрические разъёмы отсоединяются после ослабления гаек: питание – ключом на 12, сигнальный провод – обычной отвёрткой с фиксатора.
Для демонтажа стартера протолкните его назад и немного вниз, осторожно проводя мимо элементов выхлопной системы. При установке обратите внимание на правильное положение направляющих втулок и плотность прилегания. Подрамник снимать не требуется, если использовать гибкий инструмент и работать поэтапно, с терпением и точностью.
Как получить доступ к стартеру сверху через моторный отсек
На Mazda 3 BK доступ к стартеру сверху возможен, но требует удаления ряда компонентов. Работы желательно проводить на остывшем двигателе.
- Снимите пластиковую накладку двигателя, открутив крепёжные элементы.
- Отключите аккумулятор – сначала «минус», затем «плюс».
- Отсоедините корпус воздушного фильтра: ослабьте хомут на патрубке, извлеките датчик расхода воздуха, открутите крепления корпуса и аккуратно извлеките его вверх.
- Удалите верхнюю часть впускного патрубка, если она мешает обзору или доступу.
- С правой стороны моторного отсека найдите место соединения двигателя с КПП – стартер расположен ниже жгута проводов и вблизи термозащиты.
Для облегчения доступа:
- Открутите и отведите в сторону жгут с разъёмами над стартером.
- Используйте торцевой ключ с удлинителем для откручивания верхнего болта крепления стартера.
- Подключения питания стартера (толстый провод и управляющий) отсоединяются после ослабления гаек – использовать накидной ключ 12 мм и 10 мм.
Доступ к нижнему болту затруднён – чаще его откручивают снизу, но возможен доступ длинной трещоткой с карданом через нишу впускного коллектора. При сборке все соединения затягиваются с моментом 25–30 Н·м, питание подключается в обратной последовательности.
Какие элементы мешают демонтажу стартера и как их обойти
Впускной коллектор закрывает верхнюю часть стартера. Для доступа необходимо демонтировать пластиковый ресивер, отключив датчики давления и температурный разъём. Следует аккуратно отсоединить шланги вентиляции картера и подачу вакуума к усилителю тормозов.
Подрамник частично ограничивает доступ снизу. Чтобы получить свободный подход, нужно поднять автомобиль и снять защиту двигателя. Иногда требуется ослабить крепления подрамника и слегка его опустить, не отключая рулевые тяги и стабилизатор.
Теплоэкран выхлопной системы закреплён на кронштейне около стартера. Его необходимо снять, открутив два болта ключом на 10. После снятия экрана открывается доступ к нижнему креплению стартера.
Электропроводка к стартеру подключена через толстый питающий кабель и управляющий провод. Перед снятием обязательно отключить минусовую клемму аккумулятора. Открутите гайку крепления кабеля и снимите разъём управления, избегая натяжения жгута.
Для демонтажа самого стартера потребуется длинный удлинитель с головкой на 14 и кардан. Один из болтов крепления находится в неудобном месте со стороны КПП – рекомендуется использовать трещотку с гибким приводом.
Чем отличается расположение стартера на механике и автомате
На Mazda 3 BK расположение стартера зависит от типа трансмиссии – механической или автоматической. В автомобилях с механической коробкой передач стартер располагается в правой части двигателя, ближе к сцеплению. Это объясняется тем, что стартер должен взаимодействовать с маховиком, который соединен с ведущим валом коробки передач. Система управления стартером и его расположение оптимизированы для работы с механическим сцеплением.
В автомобилях с автоматической коробкой передач стартер находится в том же месте, но его конструкция немного отличается. Автоматическая коробка требует дополнительной системы блокировки, предотвращающей запуск двигателя при включенной передаче. Поэтому стартер на моделях с автоматом может быть оснащен датчиками, которые проверяют положение трансмиссии, прежде чем дать команду на запуск. В некоторых случаях стартер может быть размещен несколько ниже, чтобы избежать контакта с механизмами трансмиссии.
Главное отличие заключается в необходимости учета специфики работы коробки передач. На механике стартер работает напрямую с маховиком, а на автомате – через дополнительные системы контроля, предотвращающие запуск при включенной передаче. Важно также учитывать, что замена стартера в автомобилях с автоматической коробкой может потребовать дополнительных усилий из-за сложной конструкции трансмиссии.
На что обратить внимание при снятии стартера на стоянке
Процесс снятия стартера с автомобиля Mazda 3 BK на стоянке требует внимательности и подготовки. Ниже представлены ключевые моменты, которые важно учитывать перед началом работы:
- Проверка аккумулятора: Перед снятием стартера отключите аккумулятор. Это предотвратит короткие замыкания и возможные повреждения электрической системы автомобиля.
- Уровень безопасности: Убедитесь, что автомобиль стоит на ровной поверхности, а стояночный тормоз затянут. При необходимости используйте подпорки для колес, чтобы исключить движение автомобиля во время работы.
- Доступ к стартеру: На Mazda 3 BK стартер расположен под двигателем, рядом с трансмиссией. Это затрудняет доступ, поэтому используйте необходимые инструменты, такие как удлинители для головок и трещотки с малым углом поворота.
- Проверка болтов крепления: Для демонтажа стартера потребуется открутить несколько болтов, которые могут быть сильно затянуты или окислены. Используйте проникающую смазку, чтобы облегчить откручивание.
- Обращение с проводами: Будьте осторожны при отсоединении проводов от стартера. Избегайте повреждения изоляции проводки, чтобы избежать короткого замыкания и других электрических проблем.
- Момент при снятии: Стартер на Mazda 3 BK довольно тяжелый. Попросите помощника удерживать стартер при его снятии или используйте подходящий подъемник для предотвращения травм или повреждений других компонентов.
При соблюдении этих рекомендаций процесс снятия стартера можно выполнить без дополнительных сложностей, даже если вы находитесь на стоянке, и не в гараже с профессиональными инструментами.
Как распознать стартер среди других элементов моторного отсека

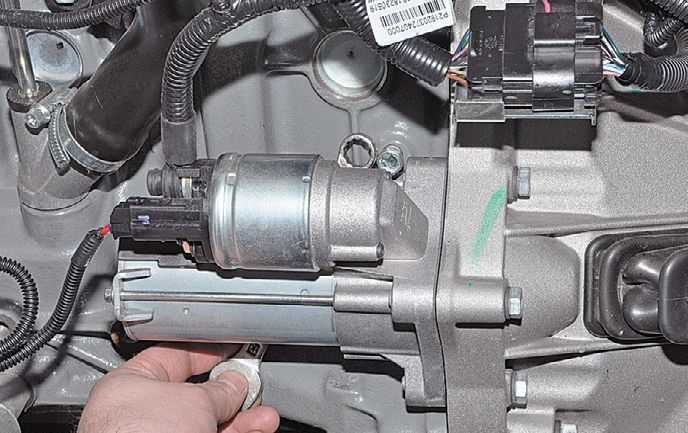

Стартер на Mazda 3 BK можно определить по его характерным признакам. Он представляет собой крупный цилиндрический элемент, обычно темного цвета, с металлическими и пластиковыми частями. Стартер расположен на нижней части двигателя, рядом с коробкой передач, и крепится с помощью нескольких болтов.
Основной ориентир – это его относительно компактные размеры в сравнении с другими компонентами. Стартер оснащен крупным проводом с клеммой, через который он получает питание. На передней части устройства часто видна небольшая шестеренка, которая взаимодействует с маховиком двигателя. Это помогает отличить стартер от других электродвигателей, таких как генератор или насос.
Кроме того, стартер обычно находится в месте с ограниченным доступом, что делает его менее заметным, но все же легко обнаружимым при осмотре. Он может быть скрыт другими частями, такими как защитный кожух или трубки системы охлаждения, но его можно найти, если обратить внимание на его расположение относительно коробки передач и маховика.
Проверьте наличие проводов, ведущих к стартеру. Эти провода могут быть достаточно толстыми и часто имеют защитную оболочку. Если вы видите несколько проводов, один из которых идет прямо к стартеру, это будет еще одним индикатором его расположения.
Вопрос-ответ:
Где находится стартер на Mazda 3 BK?
Стартер на Mazda 3 BK расположен с правой стороны двигателя, в нижней части, рядом с коробкой передач. Для его замены или диагностики обычно требуется снятие защитных элементов и осмотр в районе соединения коробки с двигателем.
Как снять стартер на Mazda 3 BK?
Для снятия стартера с Mazda 3 BK нужно выполнить несколько шагов. Сначала отсоедините аккумулятор, затем поднимите автомобиль и снимите нижнюю защиту, если она есть. После этого открутите болты, фиксирующие стартер, и отсоедините электрические провода. Важно помнить, что стартер крепится болтами с обеих сторон, и доступ к ним может быть ограничен. Когда стартер будет снят, можно проверить его на повреждения или неисправности.
Как понять, что стартер на Mazda 3 BK неисправен?
Признаки неисправности стартера на Mazda 3 BK могут включать отсутствие реакции при повороте ключа зажигания (нет звука или вращения), редкие или некорректные попытки запуска двигателя, или, наоборот, странные звуки при попытке завести машину. Также может быть заметен запах гари, который сигнализирует о перегреве стартера. Если заметили такие признаки, лучше проверить стартер в сервисе.
Какие проблемы могут возникнуть из-за неисправного стартера на Mazda 3 BK?
Неисправный стартер может привести к невозможности запуска двигателя. Также, если стартер не работает должным образом, может возникнуть повреждение других элементов электросистемы автомобиля. Например, проблемы с аккумулятором или системой зажигания. В некоторых случаях, если стартер заблокирован, это может привести к перегрузке аккумулятора и его преждевременному выходу из строя.
Сколько стоит замена стартера на Mazda 3 BK?
Стоимость замены стартера на Mazda 3 BK зависит от нескольких факторов, таких как регион, тип стартерного устройства и выбранный сервис. В среднем, замена стартера может стоить от 7 000 до 15 000 рублей, включая стоимость работы и запасных частей. Если требуется установка оригинальной детали, цена может быть выше. Лучше заранее уточнить стоимость в автосервисе, где планируется провести замену.
Где находится стартер на Mazda 3 BK?
Стартер на Mazda 3 BK расположен в области двигателя, непосредственно рядом с трансмиссией. Он крепится на блоке цилиндров, с правой стороны автомобиля (если смотреть с водительского места). Чтобы добраться до стартера, необходимо снять некоторые детали, такие как воздушный фильтр и другие элементы, блокирующие доступ. Процесс может требовать определённых усилий и знаний, поскольку стартер находится в труднодоступном месте.
Как заменить стартер на Mazda 3 BK?
Замена стартера на Mazda 3 BK – это задача, которую можно выполнить самостоятельно, если есть опыт работы с автомобилями. Для этого нужно сначала отсоединить аккумулятор, чтобы избежать короткого замыкания. Далее, используя ключи, ослабьте крепления стартера и снимите его с места. При этом может понадобиться открутить дополнительные детали, которые закрывают доступ. После снятия старого стартера установите новый, прикрутите его на место, подключите провода и соберите все обратно. Очень важно проверить соединения, чтобы убедиться, что стартер работает правильно после установки.
