Как программировать arduino на ассемблере

Для опытных пользователей Arduino использование ассемблера может открыть дополнительные возможности для оптимизации и контроля над выполнением программы. Ассемблер позволяет работать с микроконтроллером на низком уровне, предоставляя прямой доступ к его внутренним регистрам и инструкциям. Это особенно важно, когда требуется максимально точная настройка работы устройства, высокая производительность или минимальное использование памяти.

Для начала работы с ассемблером на платформе Arduino необходимо настроить среду разработки. В отличие от стандартного Arduino IDE, которое использует C/C++, потребуется подключение дополнительных инструментов, таких как AVR-GCC или AVR Assembler, и настройка Makefile для компиляции ассемблерных программ. Эти инструменты позволяют напрямую взаимодействовать с микроконтроллером, минуя уровень абстракции, предоставляемый C.

Ключевая особенность программирования на ассемблере для Arduino заключается в знании архитектуры микроконтроллеров серии AVR, таких как ATmega328P. Ассемблер использует набор команд, оптимизированных для конкретной архитектуры, что дает разработчику полный контроль над выполнением инструкций. Важно освоить базовые операции с регистрами и флагами, а также работать с прерываниями и таймерами для создания эффективных приложений.

Установка инструментов для программирования Arduino на ассемблере

Для программирования Arduino на ассемблере потребуется несколько инструментов, включая компилятор, среду разработки и загрузчик. Все они должны быть настроены корректно для эффективной работы с ассемблером.

Шаг 1. Установка компилятора AVR-GCC

Перейдите на сайт AVR Libc и скачайте пакет для вашей операционной системы.
Для Windows рекомендуется установить MinGW или Cygwin, так как они обеспечивают поддержку UNIX-подобных команд.
Для Linux достаточно установить пакет с помощью менеджера пакетов. Например, в Ubuntu выполните команду: sudo apt-get install avr-gcc.

Шаг 2. Установка AVRDude

AVRDude используется для загрузки прошивок на микроконтроллеры. Установите его, выполнив команду: sudo apt-get install avrdude на Linux или скачав установочный файл для Windows.
Проверьте работу AVRDude командой avrdude -v, чтобы убедиться, что установка прошла успешно.

Шаг 3. Настройка среды разработки

Используйте текстовый редактор, такой как Sublime Text или Visual Studio Code, для написания ассемблерных программ.
Для интеграции с AVR-GCC настройте систему сборки. Например, в Visual Studio Code установите плагин для C/C++.

Шаг 4. Установка библиотеки для работы с Arduino

Для упрощения работы с регистрами и портами Arduino используйте библиотеку avr/io.h.
Убедитесь, что подключили необходимые заголовочные файлы, чтобы работать с микроконтроллером и его периферийными устройствами.

Шаг 5. Проверка работы системы

Напишите минимальную программу на ассемблере, например, мигающий светодиод. Скомпилируйте и загрузите ее с помощью AVRDude.
Убедитесь, что код работает корректно, и светодиод мигает, что подтверждает успешную настройку инструментов.

Теперь можно приступать к разработке программ на ассемблере для Arduino. Эти шаги обеспечат основу для дальнейшей работы с микроконтроллерами на низком уровне.

Как настроить среду разработки для ассемблера Arduino

Для начала работы с ассемблером на платформе Arduino необходимо настроить среду разработки, которая будет поддерживать работу с низкоуровневыми языками. Arduino IDE по умолчанию поддерживает только C/C++, поэтому для работы с ассемблером потребуется дополнительно настроить среду и использовать внешние инструменты.

Первым шагом является установка программы, которая позволяет компилировать ассемблерный код для Arduino. Обычно для этой цели используют GNU Binutils, так как она поддерживает создание файлов для микроконтроллеров AVR. Также потребуется установка AVR-GCC, который является набором инструментов для компиляции и связывания ассемблерных файлов.

После установки необходимых инструментов, откройте Arduino IDE и создайте новый проект. Сохраните его, затем настройте компиляцию через внешний ассемблерный компилятор. Для этого в настройках IDE укажите путь к компилятору AVR и настройте параметры сборки для работы с ассемблером.

Для использования ассемблера напрямую в Arduino IDE, можно настроить отдельный скрипт компиляции, который будет обрабатывать ассемблерные файлы (.s). Этот скрипт должен включать шаги для компиляции, линковки и загрузки полученного кода в Arduino. Например, используйте следующие команды в терминале:

avr-as -mmcu=atmega328p program.s -o program.o
avr-ld -o program.elf program.o
avr-objcopy -O ihex -R .eeprom program.elf program.hex

После выполнения этих команд вы получите файл .hex, который можно загрузить на плату Arduino с помощью avrdude:

avrdude -c usbtiny -p m328p -U flash:w:program.hex:i

Для более удобной работы можно настроить автоматическую загрузку скрипта после компиляции через меню «Инструменты» в Arduino IDE, добавив соответствующий пункт в конфигурационные файлы IDE.

Другой вариант – использовать специализированные редакторы для работы с ассемблером, такие как Eclipse с плагинами для работы с AVR, или GDB для отладки ассемблерного кода. Они позволяют более гибко управлять процессом компиляции и интегрировать ассемблерный код с проектами Arduino.

В целом, настройка среды для ассемблера на Arduino требует установки дополнительных инструментов и настройки среды разработки, что обеспечивает полноценную работу с низкоуровневыми языками на платформе.

Основы синтаксиса ассемблера для AVR-процессоров

Ассемблер для AVR-процессоров основывается на машиных инструкциях, которые напрямую взаимодействуют с оборудованием. Каждая инструкция соответствует одному действию процессора, и их порядок определяется задачами, которые необходимо выполнить. Синтаксис ассемблера AVR включает несколько важных аспектов, которые стоит учитывать при программировании.

Инструкции ассемблера представляют собой команды, состоящие из операнда и оператора. Пример инструкции: MOV R16, R17, где MOV – это команда, а R16 и R17 – операнды, которые представляют собой регистры. Каждая команда выполняет конкретное действие, например, копирование, сложение или сдвиг.

Регистры – это основные элементы хранения данных в микропроцессоре. AVR использует 32 регистра общего назначения, от R0 до R31. Команды обычно оперируют этими регистрами, выполняя операции над их содержимым. Также есть специальные регистры, такие как SPL и SPH, которые используются для работы со стеком.

Комментарии начинаются с символа ;. Все, что идет после этого символа, игнорируется компилятором. Комментарии помогают улучшить читаемость кода и описать, что именно происходит в конкретной строке.

Метки могут быть использованы для создания точек перехода. Метки помещаются перед инструкцией и не содержат пробелов. Например, start: указывает на начало блока кода, к которому можно обратиться через инструкцию JMP start.

Псевдокоманды упрощают код. К ним относятся .db, .equ, .org, которые позволяют задавать значения, определять метки или устанавливать начальные адреса. Например, .equ LED_PIN, 5 устанавливает значение константы для пина, к которому подключен светодиод.

Параметры команд могут изменяться в зависимости от архитектуры и операционной системы. Например, команда LD для загрузки значения в регистр может быть записана как LD R16, Z+, где Z+ – это указатель на данные в памяти, а R16 – регистр для их хранения.

При работе с AVR важным аспектом является контроль за состоянием флагов процессора. Например, флаги Carry (C), Zero (Z) и Negative (N) могут изменяться в зависимости от выполняемых операций, что влияет на дальнейшие команды условных переходов.

Для успешной работы с ассемблером AVR необходимы знания о так называемой «памяти устройства» и взаимодействии с ее различными сегментами. Важно понимать, где и как хранить данные и инструкции для максимальной эффективности программы.

Работа с регистрами и флагами в ассемблере Arduino

Основным регистром, с которым часто приходится работать, является регистр общего назначения, такой как R0–R31 на платах на базе AVR (например, ATmega328P). Эти регистры используются для хранения данных и выполнения арифметических операций. Команды типа MOV, ADD, SUB позволяют загружать данные в регистры, выполнять операции и сохранять результаты.

Флаги в регистре SREG, такие как флаг переноса (C), флаг нуля (Z), флаг отрицательного (N) и флаг переполнения (V), важны для принятия решений в процессе выполнения программы. Они изменяются автоматически в зависимости от результата операций. Например, после выполнения команды ADD или SUB флаги обновляются, и их можно использовать для условных переходов или проверки состояния программы. Для этого в ассемблере используются команды типа BRGE (переход при положительном результате) или BRMI (переход при отрицательном результате).

Флаги могут использоваться для оптимизации кода. Например, при выполнении проверки на ноль можно сразу использовать флаг Z, не проверяя вручную результат выполнения операции. Это уменьшает количество команд и ускоряет выполнение программы.

Для контроля состояний различных периферийных устройств Arduino используется работа с флагами в регистрах, таких как TIFR (Timer/Counter Interrupt Flag Register), которые показывают, были ли события, связанные с таймерами или прерываниями. Например, при установке бита в TIFR можно узнать, что произошло переполнение таймера, и вызвать соответствующую обработку прерывания.

Важно учитывать, что каждый регистр имеет свои особенности в зависимости от архитектуры процессора и используемой периферии. Например, на ATmega328P для работы с UART используется регистр UCSR0A для управления флагами передачи и приема данных, а для работы с SPI – регистр SPCR.

Для эффективного использования регистров и флагов необходимо внимательное изучение документации по используемой платформе и процессору, чтобы правильно выбирать регистры и флаги, подходящие для конкретных задач. Работа с регистрами позволяет получить максимальную производительность и гибкость в программировании на ассемблере для Arduino.

Использование прерываний на Arduino с кодом на ассемблере

Прерывания в микроконтроллерах Arduino позволяют выполнить обработку событий с высокой приоритетностью, не блокируя основной поток программы. В языке ассемблера доступ к прерываниям осуществляется через специальные команды и регистры, что позволяет использовать их с максимальной эффективностью.

Для работы с прерываниями на Arduino, написанными на ассемблере, необходимо правильно настроить регистры контроллера и использовать ассемблерные инструкции для обработки событий. Рассмотрим основные шаги.

Основные этапы настройки прерываний

Определение источника прерывания: Arduino поддерживает различные типы прерываний: от таймеров, внешних событий (например, сработавшие кнопки) и прерываний от изменения состояний пинов.
Настройка регистра прерывания: Для активации прерывания необходимо записать в регистры MCUCR, EIMSK, EICRA и другие, в зависимости от типа прерывания.
Обработчик прерывания: Обработчик прерывания должен быть написан с использованием ассемблерных команд, обычно он помечается с помощью директивы ISR.

Пример настройки внешнего прерывания

Пример настройки прерывания на пине INT0 (цифровой пин 2 на большинстве плат Arduino). Мы будем использовать ассемблер для обработки события изменения состояния пина.

; Настройка внешнего прерывания INT0 (пин 2)
; Ожидаем падение уровня сигнала на пине
ldi r16, (1 << ISC01)   ; Устанавливаем флаг для срабатывания по спаду
out EICRA, r16          ; Записываем в регистр EICRA
ldi r16, (1 << INT0)    ; Включаем прерывание INT0
out EIMSK, r16          ; Записываем в регистр EIMSK
sei                     ; Включаем глобальные прерывания

После настройки прерывания, каждый раз, когда на пине INT0 будет происходить изменение состояния, сработает обработчик, определенный в ассемблерном коде.

Пример обработчика прерывания

Обработчик прерывания на ассемблере может выглядеть следующим образом:

; Обработчик прерывания INT0
ISR(INT0_vect)
{
; Простейшая операция: инкрементируем регистр
inc r17
}

Этот код будет инкрементировать значение регистра r17 каждый раз при срабатывании прерывания. Важно помнить, что обработчик прерывания должен быть быстрым и не содержать длительных операций, чтобы не блокировать другие важные прерывания.

Оптимизация работы с памятью на Arduino при программировании на ассемблере

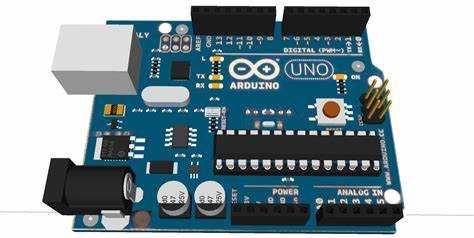

При разработке программ для Arduino на ассемблере эффективное использование памяти имеет ключевое значение. Особенно это важно для микроконтроллеров с ограниченными ресурсами, таких как ATmega328P, на котором работает стандартная плата Arduino Uno. Рассмотрим методы оптимизации работы с памятью на уровне ассемблера.

Первое, на что стоит обратить внимание – это использование регистров. Чем больше операций выполняется непосредственно с регистрами, тем меньше нужно обращаться к памяти, что ускоряет работу программы и экономит место в памяти. Например, использование команд типа LD и ST для загрузки и записи значений в регистры существенно ускоряет выполнение, так как доступ к регистрам быстрее, чем к внешней памяти.

Второй важный момент – это сокращение объема данных, хранимых в оперативной памяти. Программа должна использовать память как можно более компактно. Для этого полезно применять такие подходы, как хранение данных в SRAM только в том случае, если они действительно необходимы, и использование памяти EEPROM только для постоянных данных, которые не изменяются часто.

Третий подход – минимизация использования стека. На микроконтроллерах с ограниченным объемом стека, таких как в Arduino, его переполнение может привести к сбоям программы. Рекомендуется избегать глубоких вложенных вызовов и держать размер стека как можно меньше, используя его только для хранения временных данных, а не глобальных переменных.

Еще одной техникой является использование инструкций с более компактным машинным кодом. Например, в ассемблере можно выбрать более короткие инструкции для выполнения одинаковых операций. В некоторых случаях можно использовать команды, которые работают с несколькими регистрами одновременно, что снижает количество необходимых операций.

Для минимизации использования памяти также можно использовать циклические конструкции. Вместо создания множества отдельных функций для каждой задачи можно использовать один общий цикл, который выполняет несколько различных операций в зависимости от состояния программы. Это позволяет уменьшить объем кода, который должен быть загружен в память.

Также важно учитывать тип данных, которые хранятся в памяти. Например, для хранения чисел лучше использовать типы данных, занимающие меньше памяти. Например, вместо целых чисел на 32 бита можно использовать 8-битные или 16-битные целые числа, если диапазон значений это позволяет.

Наконец, при работе с глобальными переменными следует внимательно следить за их количеством. Каждая глобальная переменная требует места в SRAM, и если их слишком много, это может привести к исчерпанию памяти. В некоторых случаях можно использовать альтернативные подходы, такие как хранение данных в массиве или структуре, что позволяет эффективно управлять памятью.

Компиляция программы также играет важную роль. Использование оптимизаций на уровне компилятора, таких как флаг -Os, который минимизирует размер исполнимого файла, может значительно сократить занимаемое место в памяти.

Применяя эти методы, можно значительно улучшить эффективность работы с памятью на Arduino при программировании на ассемблере, что особенно важно в проектах с ограниченными ресурсами. Правильное использование памяти позволяет создавать более быстрые и стабильные программы с минимальными требованиями к железу.

Дебаггинг и тестирование программ на ассемблере для Arduino

Дебаггинг программ на ассемблере для Arduino требует особого подхода из-за низкоуровневой природы языка. В отличие от более высокоуровневых языков, ассемблер не предоставляет встроенных средств отладки, что делает процесс выявления ошибок более сложным. Однако существуют эффективные методы, которые помогут быстрее находить и исправлять ошибки.

Второй подход – использование аппаратных средств. Для сложных проектов, где критичен быстрый отклик, часто прибегают к использованию внешних отладочных устройств, таких как логические анализаторы и осциллографы. Эти инструменты позволяют наблюдать сигналы на пинах Arduino, что полезно при отладке работы с периферийными устройствами или при настройке сложных временных зависимостей. Логический анализатор может точно показать, какие данные передаются по шине данных, что важно для правильной настройки интерфейсов.

Также полезно использовать симуляторы, такие как Proteus или Fritzing, которые могут моделировать работу схемы и программы на уровне железа. Эти инструменты позволяют протестировать код до его загрузки на реальную плату, минимизируя риск ошибок при подключении и проверке внешних компонентов. Симуляция позволяет отследить поведение системы, а также выявить ошибки, связанные с временными характеристиками и задержками в обработке сигналов.

Кроме того, полезно уделять внимание таким аспектам, как оптимизация кода. При программировании на ассемблере часто возникает необходимость сокращения объема используемой памяти и улучшения времени отклика. Это требует тестирования различных вариантов решений для нахождения наиболее эффективных и стабильных алгоритмов, особенно при работе с ограниченными ресурсами Arduino.

Важно помнить, что дебаггинг на ассемблере – это не одноразовый процесс. Сложные программы могут требовать многократной проверки и тестирования с изменением условий работы. Систематический подход к тестированию и внимательное отслеживание всех этапов выполнения программы позволяют минимизировать количество ошибок и повысить стабильность работы устройства.

Вопрос-ответ:

Что такое ассемблер для Arduino и как его использовать для программирования?

Ассемблер — это язык программирования низкого уровня, который используется для управления аппаратными средствами микроконтроллеров. В отличие от языков высокого уровня, таких как C++, ассемблер позволяет работать с инструкциями, которые непосредственно выполняются процессором. Для Arduino существует несколько вариантов ассемблера, но чаще всего используется ассемблер, совместимый с архитектурой AVR. В программе можно писать инструкции, которые напрямую взаимодействуют с регистрами микроконтроллера, что позволяет добиться максимальной скорости и оптимизации использования ресурсов. Для работы с ассемблером на Arduino потребуется использовать специализированные инструменты, такие как AVR-GCC или assembler, которые позволяют компилировать код и загружать его в микроконтроллер.

Как настроить среду для программирования Arduino на ассемблере?

Для начала нужно установить соответствующие инструменты. Основной инструмент — это среда разработки Arduino IDE. Однако для работы с ассемблером придется дополнительно настроить компилятор AVR-GCC, который поддерживает работу с ассемблером. Также потребуется установить соответствующие библиотеки и настроить параметры компиляции для работы с низкоуровневыми инструкциями. Для этого можно использовать файл Makefile, в котором прописываются все параметры сборки программы. Также стоит помнить, что использование ассемблера требует хороших знаний архитектуры микроконтроллера, так как придется работать с регистрами и системными командами напрямую.

Какие преимущества программирования на ассемблере для Arduino?

Программирование на ассемблере для Arduino позволяет значительно увеличить скорость работы программы и снизить потребление памяти. Поскольку ассемблер позволяет писать инструкции, которые напрямую управляют аппаратными средствами, можно обойти лишние слои абстракции, присутствующие в языках высокого уровня. Это особенно полезно в проектах, где важна максимальная производительность, например, в системах реального времени или в устройствах с ограниченными ресурсами. Также, работая с ассемблером, можно оптимизировать программу для конкретных нужд проекта, сокращая её размер и улучшая отклик системы.

Можно ли использовать ассемблер вместе с языком C для программирования на Arduino?

Да, использование ассемблера совместно с C — довольно распространенная практика при программировании на Arduino. Это позволяет сочетать удобство работы с языком высокого уровня для реализации общей логики программы и точную настройку аппаратных ресурсов с помощью ассемблера. Обычно в коде на C можно вставлять фрагменты ассемблера, используя встроенные ассемблерные инструкции или inline-ассемблер. Это дает возможность оптимизировать критические части кода, такие как обработка прерываний или управление таймерами, без необходимости переписывать всю программу на ассемблере.

Какие трудности могут возникнуть при программировании Arduino на ассемблере?

Одна из основных трудностей при программировании на ассемблере — это высокая сложность работы с низкоуровневыми инструкциями, требующая глубоких знаний архитектуры микроконтроллера. Работая с ассемблером, приходится учитывать каждый регистр и команду, что может усложнить разработку и отладку кода. Кроме того, программы, написанные на ассемблере, часто сложнее для восприятия и поддержки, особенно если их создает несколько человек. Также использование ассемблера может привести к большему объему кода, чем в случае с языком высокого уровня, что затруднит дальнейшую разработку и изменения. Все эти моменты делают ассемблер менее удобным для крупных проектов, где проще использовать более абстрактные языки программирования.

Какие основные шаги нужно выполнить для программирования Arduino на ассемблере?

Программирование Arduino на ассемблере требует нескольких шагов. Во-первых, необходимо настроить среду разработки. Arduino IDE, по умолчанию, не поддерживает ассемблер, но можно использовать сторонние инструменты, такие как AVR-GCC, или написать программу в ассемблере вручную, затем компилировать её с помощью этих инструментов. Второй шаг – это написание ассемблерного кода, который будет использоваться для управления микроконтроллером. Следующий шаг – это компиляция программы в файл, который может быть загружен на Arduino. После этого необходимо подключить Arduino к компьютеру через USB и использовать команду для загрузки прошивки на микроконтроллер. Написание на ассемблере дает полный контроль над устройством, однако требует хорошего понимания работы микроконтроллера и архитектуры процессора.

Что необходимо учесть при программировании Arduino на ассемблере для оптимизации работы устройства?

При программировании на ассемблере важно учитывать несколько факторов. Во-первых, необходимо понимать архитектуру микроконтроллера, так как разные модели могут иметь различные особенности и наборы инструкций. Во-вторых, важно оптимизировать использование памяти, так как Arduino имеет ограниченные ресурсы. Например, стоит избегать излишних инструкций и использовать регистры для хранения данных, а не память. В-третьих, нужно учитывать временные характеристики, такие как частота работы процессора, и избегать долгих циклов ожидания, которые могут замедлять работу устройства. Наконец, важно тщательно тестировать программу, чтобы избежать ошибок, которые могут привести к некорректной работе или сбоям в системе.
