Процесс прошивки Arduino Uno R3 может показаться сложным для новичков, но на самом деле, благодаря доступности инструментов и пошаговым инструкциям, он достаточно прост. В этой статье мы рассмотрим, как правильно настроить и прошить вашу плату, чтобы начать работать с проектами на базе Arduino.
Для начала необходимо установить Arduino IDE – специальную среду разработки, которая позволит вам писать, компилировать и загружать код на плату. Чтобы установить IDE, скачайте ее с официального сайта Arduino и следуйте простым инструкциям по установке, в зависимости от вашей операционной системы.
После установки IDE, подключите плату Arduino Uno R3 к компьютеру с помощью USB-кабеля. Важно удостовериться, что у вас правильно выбран порт подключения в меню «Инструменты» > «Порт». Если драйвера на вашу плату не установились автоматически, скачайте их с сайта Arduino или воспользуйтесь встроенными средствами вашей операционной системы для их установки.
Затем откройте пример простого кода, например, «Blink» (он есть в стандартной библиотеке Arduino IDE), чтобы протестировать, правильно ли работает связь между компьютером и платой. Этот код заставит встроенный светодиод на плате мигать с определенной частотой. После выбора правильного порта и модели платы, нажмите кнопку «Загрузить» и дождитесь, пока код не будет загружен.
Подготовка к прошивке состоит в проверке подключения и правильности настроек IDE. Убедитесь, что выбраны точные параметры платы и порта, так как иначе процесс загрузки не завершится успешно.
Следуя этим шагам, вы сможете быстро настроить Arduino Uno R3 и начать программировать свои первые проекты. Программирование Arduino открывает возможности для создания интересных и полезных устройств, от простых индикаторов до сложных систем с датчиками и актюаторами.

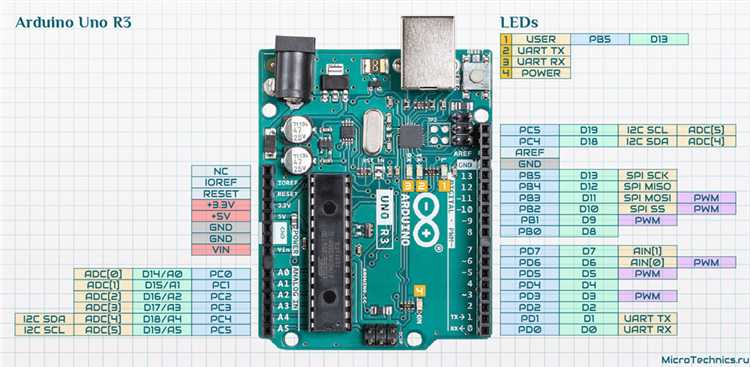

Подготовка компьютера для работы с Arduino Uno R3
Для работы с Arduino Uno R3 необходимо подготовить компьютер, установив необходимые драйвера и программное обеспечение. Приведенные ниже шаги помогут вам начать работу с платой, используя популярную среду разработки Arduino IDE.
1. Установка Arduino IDE
Для начала скачайте и установите последнюю версию Arduino IDE с официального сайта: https://www.arduino.cc/en/software. IDE доступна для операционных систем Windows, macOS и Linux. После скачивания следуйте инструкциям на экране, чтобы завершить установку.

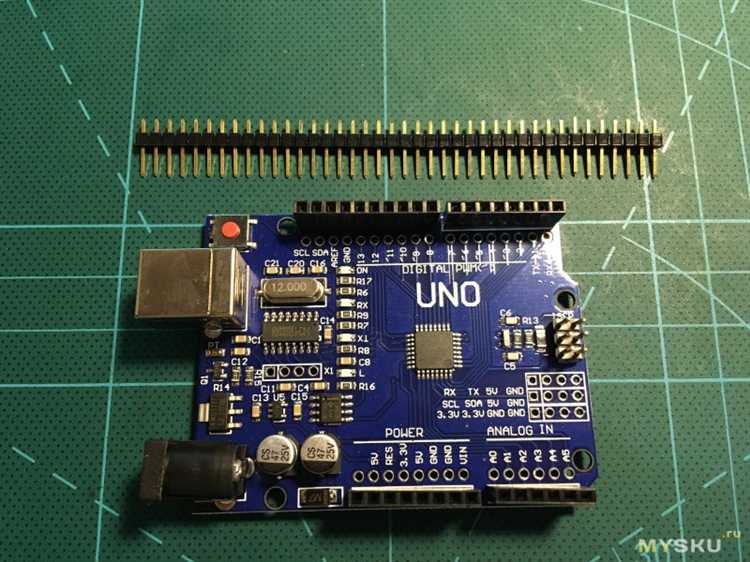

2. Подключение Arduino Uno R3
Подключите плату Arduino Uno R3 к компьютеру с помощью USB-кабеля. Убедитесь, что кабель исправен, а порт USB на вашем ПК работает корректно. При подключении плата должна быть автоматически определена как новый USB-устройство.
3. Установка драйверов для Windows
Если ваша операционная система Windows не распознает устройство, необходимо установить драйвера. В большинстве случаев Arduino Uno R3 автоматически устанавливает драйвера при подключении, но иногда это может потребовать вмешательства. Перейдите в «Диспетчер устройств» и найдите «Неизвестное устройство» или «Arduino Uno». Щелкните правой кнопкой мыши и выберите «Обновить драйвер». В случае если это не помогает, драйвера можно скачать с официального сайта Arduino в разделе «Downloads».
4. Настройка порта в Arduino IDE
После установки IDE и подключения платы, откройте программу. В меню выберите «Инструменты» -> «Плата» и выберите «Arduino Uno». Далее, в том же меню, выберите «Порт» и укажите COM-порт, к которому подключена ваша плата. Если вы не уверены, какой порт использовать, попробуйте отключить и заново подключить Arduino, чтобы увидеть, какой порт появляется в списке.
5. Тестирование соединения
Для проверки правильности подключения загрузите тестовый скетч «Blink», который мигает встроенным светодиодом на плате. В меню «Файл» -> «Примеры» -> «01.Basics» выберите «Blink». Нажмите кнопку «Загрузить» и дождитесь, пока скетч не будет загружен на плату. Если светодиод начал мигать, значит, настройка завершена успешно.
6. Дополнительные инструменты
Если вы планируете работать с расширениями, такими как сенсоры или дополнительные модули, установите соответствующие библиотеки в Arduino IDE. Для этого откройте «Скетч» -> «Подключить библиотеку» -> «Управление библиотеками» и выберите нужные. Это обеспечит правильную работу внешних устройств с вашей платой.
Выбор и установка программного обеспечения для прошивки
Основные шаги по установке Arduino IDE:
- Перейдите на официальный сайт arduino.cc.
- Выберите нужную операционную систему (Windows, macOS или Linux).
- Скачайте установочный файл и следуйте инструкциям на экране для завершения установки.
После установки Arduino IDE необходимо выполнить несколько настроек:
- Подключите Arduino Uno к компьютеру с помощью USB-кабеля.
- Откройте Arduino IDE и выберите в меню «Инструменты» -> «Плата» -> «Arduino Uno».
- В меню «Инструменты» -> «Порт» выберите правильный COM-порт, к которому подключена плата.
Помимо стандартного программного обеспечения, можно использовать альтернативные платформы, такие как PlatformIO, если вам требуется больше возможностей для работы с проектами, но для новичков Arduino IDE будет оптимальным выбором.
Важно также убедиться, что драйвера для Arduino установлены корректно. В большинстве случаев они устанавливаются автоматически при подключении устройства, но если этого не произошло, их можно скачать с того же сайта Arduino в разделе «Support».

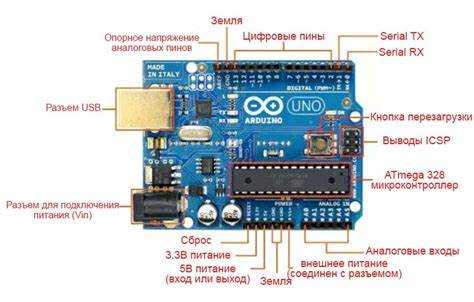

Подключение Arduino Uno R3 к компьютеру через USB
Для начала работы с Arduino Uno R3 необходимо подключить плату к компьютеру через USB-кабель. Убедитесь, что у вас есть оригинальный кабель USB-A to USB-B, который используется для соединения платы с портом вашего компьютера. Этот кабель обычно идет в комплекте с платой.
Подключите один конец кабеля к разъему на плате Arduino Uno R3, а другой – к свободному USB-порту компьютера. После этого операционная система должна автоматически распознать устройство и установить необходимые драйвера.
Если драйвера не установились автоматически, вам нужно скачать их с официального сайта Arduino. Для Windows можно найти драйвера в разделе «Драйвера» на сайте, а для macOS и Linux в большинстве случаев драйвера устанавливаются автоматически, если вы используете стандартное ПО для работы с Arduino.
После успешного подключения откройте среду разработки Arduino IDE. В меню «Инструменты» выберите правильный порт, к которому подключена плата. Порт будет отображаться как COM-порт для Windows или /dev/ttyACM для Linux. Если порт не отображается, попробуйте переподключить кабель или проверить настройки драйверов.
При правильном подключении плата будет питаться от USB-порта компьютера, и на ней загорится индикатор питания (обычно светодиод рядом с надписью «ON»). После этого вы готовы загружать программы на вашу Arduino Uno R3.
Выбор правильной платы и порта в Arduino IDE
После установки Arduino IDE необходимо настроить среду разработки для работы с вашей платой. Важно правильно выбрать модель платы и порт, к которому она подключена, чтобы избежать проблем с загрузкой скетчей и правильной работой устройства.
Для выбора платы и порта следуйте этим шагам:
- Подключите плату Arduino к компьютеру. Используйте USB-кабель для подключения. Убедитесь, что кабель исправен, а порт на компьютере активен.
- Откройте Arduino IDE. Запустите программу на вашем компьютере.
- Выбор платы. Перейдите в меню «Инструменты» (Tools) и выберите пункт «Плата» (Board). В списке появятся все доступные модели Arduino, подключенные к IDE.
- Выбор правильной модели. Для Arduino Uno R3 выберите «Arduino Uno». Если у вас другая плата, выберите соответствующий вариант.
- Настройка порта. В меню «Инструменты» выберите «Порт» (Port). В этом списке отобразятся доступные порты, на которых могут быть подключены устройства.
- Выбор порта. Если у вас только одна плата, выберите единственный доступный порт. Если их несколько, используйте тот, который появляется при подключении Arduino (это можно проверить через «Диспетчер устройств» в Windows или аналогичные инструменты в других операционных системах).
Ошибки при выборе платы и порта могут привести к невозможности загрузки программ на плату или даже к её нераспознаванию системой. Поэтому всегда проверяйте, что выбранный порт и модель платы совпадают с реальной конфигурацией вашего устройства.
Загрузка первого скетча на Arduino Uno R3
Для начала работы с Arduino Uno R3 необходимо загрузить скетч (программу) на плату через среду разработки Arduino IDE. Это позволит протестировать работу устройства и убедиться, что оно правильно подключено и функционирует.
1. Установите Arduino IDE. Перейдите на официальный сайт Arduino и скачайте последнюю версию IDE для вашей операционной системы. После установки откройте программу.
2. Подключите Arduino Uno к компьютеру через USB-кабель. Убедитесь, что индикатор на плате загорелся, что свидетельствует о наличии питания.
3. В Arduino IDE выберите правильную плату и порт. Для этого откройте меню «Инструменты» и выберите «Плата» -> «Arduino Uno». Затем в «Порты» укажите соответствующий COM-порт, который появился после подключения устройства.
4. Напишите первый скетч. В окне редактора Arduino IDE можно написать код для устройства. В качестве примера используйте стандартный скетч «Blink», который заставляет светодиод на плате мигать. В меню «Файл» выберите «Примеры» -> «Basics» -> «Blink». В коде уже указан правильный пин для работы с встроенным светодиодом.
5. Загрузите скетч на плату. Нажмите кнопку «Загрузить» в верхней части IDE. Если все сделано правильно, вы увидите сообщение «Загрузка…». После этого скетч будет передан на Arduino Uno.
6. Проверьте работу. После завершения загрузки светодиод на плате начнет мигать. Если этого не происходит, проверьте соединение и настройки в Arduino IDE.
Теперь ваша плата готова к дальнейшим экспериментам и разработке более сложных проектов.
Устранение распространённых ошибок при прошивке
При прошивке Arduino Uno R3 новички часто сталкиваются с рядом ошибок, которые могут замедлить процесс. Вот несколько наиболее частых проблем и способы их решения.
Ошибка: «Не удаётся найти устройство Arduino» (Ошибка подключения)
Эта ошибка возникает, когда компьютер не может обнаружить Arduino. Убедитесь, что вы правильно подключили плату через USB-кабель. Проверьте, что кабель исправен – некоторые дешёвые кабели могут быть только для зарядки и не передавать данные. Также важно выбрать правильный COM-порт в Arduino IDE. Для этого откройте меню «Инструменты» -> «Порт» и выберите нужный порт.
Ошибка: «Ошибка загрузчика» или «avrdude: stk500_recv(): programmer is not responding»
Эта ошибка сигнализирует о проблемах с загрузчиком Arduino. Попробуйте сбросить плату сразу перед началом прошивки. Если ошибка повторяется, убедитесь, что в меню «Инструменты» -> «Плата» выбрана верная модель Arduino (Arduino Uno). Также проверьте драйвера устройства – для Windows можно скачать их с официального сайта Arduino.
Ошибка: Неправильная установка драйверов
Если драйвера не установлены, Arduino может не отображаться в списке COM-портов. Для Windows драйверы обычно устанавливаются автоматически при подключении платы. В случае их отсутствия загрузите их с официального сайта и установите вручную.
Ошибка: «Arduino загрузка завершена с ошибкой» (Ошибка компиляции)
Если компиляция прошивки не проходит, проверьте код на наличие синтаксических ошибок. Особое внимание обратите на отсутствие закрывающих фигурных скобок или запятых. Иногда проблема заключается в несовместимости библиотеки с используемой версией Arduino IDE. Обновите библиотеку или IDE до последней версии, если это необходимо.
Ошибка: Плата Arduino не отвечает после прошивки
После успешной прошивки Arduino может не работать. Это связано с кодом, который вы пытаетесь загрузить. Проверьте, не вызываете ли вы блокировку на порту, который используется для связи с компьютером. Если код требует использования серийного порта, убедитесь, что монитор порта закрыт в момент прошивки.
Ошибка: Проблемы с USB-кабелем и портом
Некачественные USB-кабели или порты могут вызвать нестабильную работу устройства. Попробуйте использовать другой кабель и подключитесь к другому USB-порту на вашем компьютере. Если ошибка сохраняется, проверьте, что ваш компьютер поддерживает USB 2.0 или более новые версии.
Ошибка: Необходимость обновления прошивки загрузчика
Если загрузчик Arduino повреждён, прошивка не будет работать. В таком случае необходимо перепрошить загрузчик с помощью другого Arduino или программатора. Этот процесс требует дополнительного оборудования, но позволяет восстановить работоспособность устройства.
Использование сторонних библиотек для работы с Arduino Uno R3
Сторонние библиотеки позволяют расширить функциональность Arduino Uno R3, облегчая решение задач, которые потребуют значительных усилий при реализации с нуля. Эти библиотеки предоставляют готовые функции для работы с датчиками, модулями и периферийными устройствами, упрощая код и улучшая читаемость проектов.
Для начала работы со сторонними библиотеками в Arduino IDE необходимо их установить. Это можно сделать через Менеджер библиотек, который доступен в меню «Инструменты» > «Менеджер библиотек». В поле поиска можно ввести название библиотеки или ключевые слова. После того как библиотека будет найдена, нажмите «Установить».
Примеры популярных библиотек для Arduino Uno R3:
Wire – библиотека для работы с шиной I2C, используется для взаимодействия с такими устройствами, как датчики температуры, дисплеи и другие. Она предоставляет удобные функции для чтения и записи данных через I2C.
Servo – библиотека для управления сервомоторами. Она позволяет легко контролировать углы поворота сервоприводов с точностью до нескольких градусов. Подходит для использования в робототехнике и моделировании.
Adafruit Sensor – общая библиотека, которая предоставляет универсальные функции для работы с различными датчиками. Используется в связке с другими библиотеками от Adafruit для более удобной интеграции различных датчиков и модулей.
После установки библиотеки она подключается в коде с помощью команды #include. Например, чтобы подключить библиотеку для работы с серво, достаточно написать:
#include
Для использования функций библиотеки достаточно создать объект, например, для сервомотора:
Servo myServo;
Затем, в функции setup(), нужно указать пин, к которому подключен сервомотор:
myServo.attach(9);
Важно учитывать совместимость библиотеки с используемой версией Arduino IDE. Некоторые библиотеки могут требовать обновления или настройки дополнительных параметров, таких как скорость передачи данных или тип подключаемого устройства.
Кроме того, стоит помнить, что использование сторонних библиотек увеличивает размер программы, что может быть ограничением для сложных проектов. В таких случаях важно оптимизировать код и следить за потреблением памяти.
Сторонние библиотеки открывают широкие возможности для расширения функционала Arduino Uno R3. Однако важно помнить о проверке совместимости библиотек с конкретными версиями платформы и частоте обновлений. Это поможет избежать проблем с устаревшими или несовместимыми библиотеками в будущем.
Вопрос-ответ:
Какие программы нужно установить для прошивки Arduino Uno R3?
Для прошивки Arduino Uno R3 вам нужно установить среду разработки Arduino IDE. Это бесплатная программа, которая позволяет писать код и загружать его в вашу плату. Скачать ее можно с официального сайта Arduino. Важно выбрать версию, соответствующую вашей операционной системе (Windows, Mac или Linux). После установки, вы можете начать писать код и загрузить его в плату через интерфейс программы.
