Как прошить atmega328p через arduino uno

Прошивка микроконтроллера ATmega328P через Arduino UNO без использования внешнего программатора – это удобный и доступный способ для многих энтузиастов электроники. В этой статье мы рассмотрим, как использовать Arduino UNO как «первичный программатор» для ATmega328P, подключив его к компьютеру через USB и настроив программное обеспечение, не требующее дополнительных устройств.

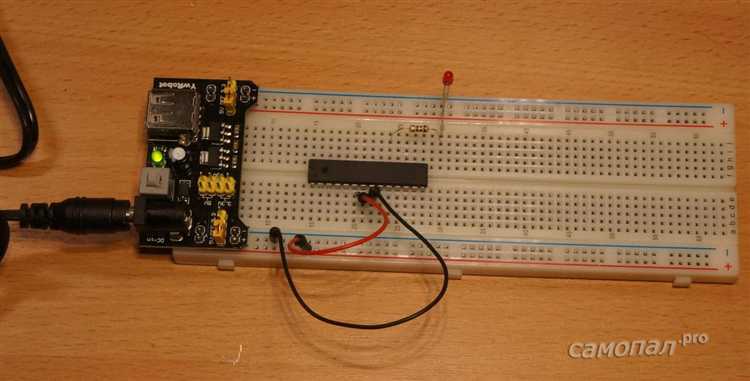

Для выполнения прошивки вам потребуется базовое понимание работы с Arduino IDE и несколько дополнительных компонентов. Один из них – это сам микроконтроллер ATmega328P, который можно установить на макетной плате или в сокет для удобства подключения. Кроме того, важно учесть, что процесс прошивки включает в себя использование «Arduino as ISP» (Arduino как программатор), что позволяет с помощью стандартных пинов Arduino UNO взаимодействовать с микроконтроллером ATmega328P.

Для начала, вам потребуется подключить Arduino UNO к ATmega328P и настроить соответствующие соединения. Важно правильно подключить пины SPI (MISO, MOSI, SCK и RESET), которые необходимы для передачи данных и управления процессом прошивки. При этом стандартные пины для связи между Arduino и ATmega328P остаются прежними, что делает процесс относительно простым и понятным.

После того как соединение будет установлено, важно настроить Arduino IDE. Включите опцию «Arduino as ISP» в качестве программатора, выберите нужную модель микроконтроллера и укажите порт подключения. Важно отметить, что использование этой схемы предполагает прошивку через низкоуровневый SPI-протокол, что требует от пользователя внимания и точности при настройке всех параметров.

Подготовка Arduino Uno для использования в качестве программатора

Чтобы использовать Arduino Uno в качестве программатора для прошивки микроконтроллера ATmega328P, необходимо выполнить несколько шагов, которые обеспечат корректную работу. Arduino Uno будет действовать как «Arduino as ISP» (интерфейс программатора), и для этого потребуется загрузить специальный скетч в плату и правильно подключить её к целевому микроконтроллеру.

Для начала нужно подготовить Arduino Uno, следуя этим шагам:

1. Подключение Arduino Uno к компьютеру: Используйте стандартный USB-кабель для подключения Arduino Uno к компьютеру. Убедитесь, что на компьютере установлены последние драйверы для Arduino.

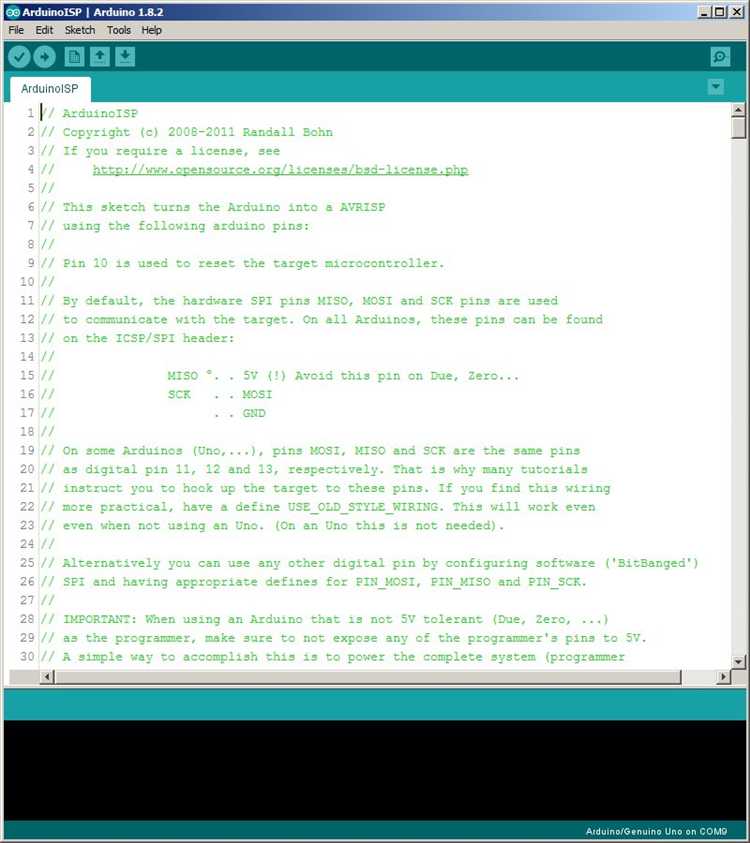

2. Загрузка скетча «Arduino as ISP»: Откройте среду разработки Arduino IDE и выберите в меню «Файл» → «Примеры» → «11.ArduinoISP» → «ArduinoISP». Это скетч, который превратит вашу плату Arduino в программатор.
3. Выбор платы и порта: В меню «Инструменты» выберите плату «Arduino Uno» и соответствующий COM-порт, к которому подключена плата.
4. Загрузка скетча: Нажмите на кнопку «Загрузить». Это установит прошивку «Arduino as ISP» в память вашей платы.

После успешной загрузки скетча в Arduino Uno, плата готова к использованию в качестве программатора для других микроконтроллеров, таких как ATmega328P.

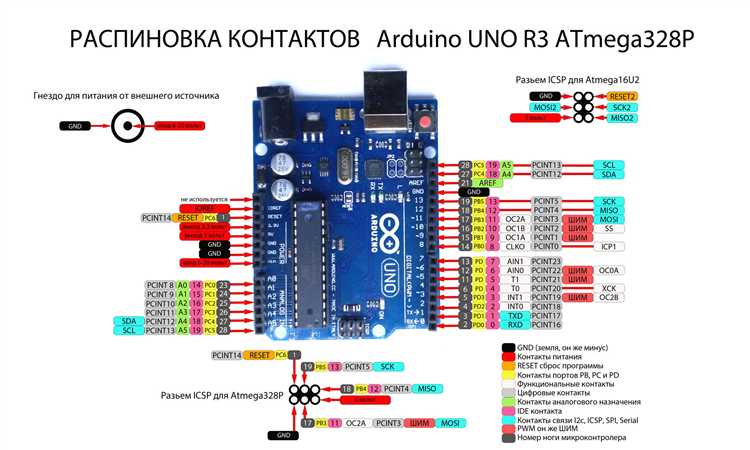

Теперь можно подключить Arduino Uno к целевому микроконтроллеру для прошивки. Для этого используйте следующие пины на Arduino Uno:

• MISO (Pin 12) – подключается к MISO на ATmega328P.
• MOSI (Pin 11) – подключается к MOSI на ATmega328P.
• SCK (Pin 13) – подключается к SCK на ATmega328P.
• RESET (Pin 10) – подключается к RESET на ATmega328P.
• GND (Pin GND) – подключается к GND на ATmega328P.
• 5V (Pin 5V) – подключается к VCC на ATmega328P (если питание необходимо).

Убедитесь, что все подключения выполнены правильно, так как ошибка в подключении пинов может привести к сбоям в процессе прошивки.

Теперь Arduino Uno готова к программированию ATmega328P с использованием стандартных инструментов Arduino IDE, таких как «Burn Bootloader» или загрузка скетчей через «Arduino as ISP».

Настройка среды разработки Arduino IDE для прошивки чипа

Для прошивки микроконтроллера ATmega328P через Arduino Uno необходимо правильно настроить среду разработки Arduino IDE. Это важный этап, так как от корректных настроек зависит успешная загрузка прошивки на чип.

Шаги настройки Arduino IDE следующие:

1. Установка Arduino IDE. Скачайте и установите последнюю версию Arduino IDE с официального сайта Arduino. Убедитесь, что IDE корректно установлена на вашем компьютере.
2. Выбор платы Arduino Uno. В меню «Инструменты» выберите «Плата: Arduino Uno». Это важно, чтобы IDE правильно распознавала подключенную плату и использовала её параметры для прошивки.
3. Выбор порта. В меню «Инструменты» выберите «Порт». Здесь должен быть указан порт, к которому подключена плата Arduino Uno. Если порта нет в списке, убедитесь, что драйвера для USB-to-Serial чипа на плате установлены правильно.
4. Установка дополнительных библиотек. Для прошивки ATmega328P необходимо загрузить и установить библиотеку для работы с этим чипом. Откройте «Менеджер плат» через меню «Инструменты» и выберите «Менеджер плат». Найдите и установите нужную плату (если потребуется, установите «Arduino AVR Boards»).
5. Загрузка скетча bootloader на ATmega328P. Перед началом прошивки убедитесь, что на ATmega328P установлен загрузчик (bootloader). Если его нет, используйте Arduino Uno в качестве программатора для записи bootloader на чип.
6. Конфигурация загрузки. В «Инструментах» выберите «Программатор: Arduino as ISP». Это важно, чтобы Arduino Uno действовал как программатор для ATmega328P. Выберите правильный тип программатора для вашего проекта.

После выполнения этих настроек, IDE готова к прошивке ATmega328P через Arduino Uno.

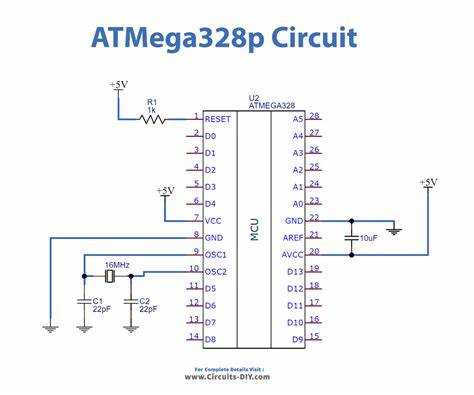

Выбор правильного подключения для прошивки atmega328p

Основные контакты для подключения:

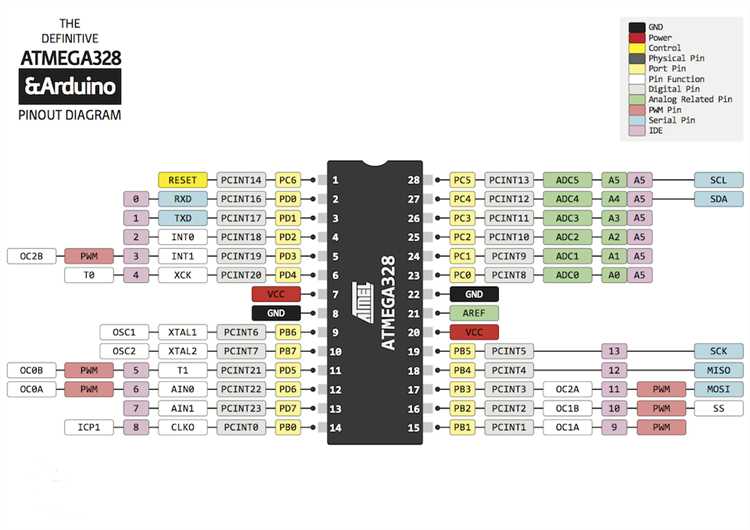

• Pin 10 на Arduino → RESET на atmega328p
• Pin 11 на Arduino → MOSI на atmega328p (Master Out Slave In)
• Pin 12 на Arduino → MISO на atmega328p (Master In Slave Out)
• Pin 13 на Arduino → SCK на atmega328p (Serial Clock)
• GND на Arduino → GND на atmega328p
• 5V на Arduino → VCC на atmega328p

Особое внимание стоит уделить пину RESET. Это критический контакт, который позволяет загрузить прошивку на микроконтроллер. Он должен быть подключён к пину 10 на Arduino, а также важно, чтобы был использован конденсатор (например, 10uF) между RESET и GND на Arduino для правильной работы.

Также стоит убедиться, что прошивка на Arduino настроена на режим «Arduino as ISP». Это можно сделать, выбрав соответствующую опцию в меню «Инструменты» в Arduino IDE. Без правильной настройки Arduino не сможет корректно передавать данные на микроконтроллер atmega328p.

При соблюдении этих рекомендаций подключение будет надёжным, а процесс прошивки – успешным. Правильное подключение гарантирует стабильную работу микроконтроллера без ошибок в процессе программирования.

Процесс записи загрузчика на atmega328p через Arduino Uno

Запись загрузчика на микроконтроллер ATmega328P через Arduino Uno возможна с использованием функции «Arduino as ISP». Для этого потребуется настроить Arduino Uno в качестве программатора и соединить его с микроконтроллером ATmega328P. Этот процесс не требует использования внешнего программатора, а только стандартного Arduino Uno.

Для начала, необходимо подготовить Arduino Uno, установив на него соответствующую прошивку. В Arduino IDE выберите «Arduino as ISP» в меню «Инструменты» -> «Программатор». Затем нужно загрузить прошивку «ArduinoISP» на сам Arduino Uno. Это можно сделать через «Файл» -> «Примеры» -> «ArduinoISP» -> «ArduinoISP» и загрузить её через стандартный процесс загрузки скетча.

Далее подготовьте подключение. Используйте следующие пины на Arduino Uno для связи с ATmega328P:

• Pin 10 (SS) — RESET на ATmega328P
• Pin 11 (MOSI) — MOSI на ATmega328P
• Pin 12 (MISO) — MISO на ATmega328P
• Pin 13 (SCK) — SCK на ATmega328P
• GND на GND
• 5V на VCC (если питание требуется)

После этого подключите Arduino Uno к ATmega328P по схеме, как указано выше. Убедитесь, что ATmega328P находится в состоянии программирования. Для этого на его пин RESET нужно подать импульс при начале прошивки. В некоторых случаях ATmega328P может потребовать подключения кварцевого резонатора, если он используется в качестве источника тактового сигнала.

Теперь в Arduino IDE выберите нужную плату (например, «Arduino Uno») и программный порт, к которому подключён Arduino Uno. Далее, в меню «Инструменты» -> «Записать загрузчик» выберите «Arduino as ISP» в качестве программатора и запустите процесс записи. После успешного завершения записи загрузчика, ATmega328P будет готов к программированию через последовательный интерфейс.

Если процесс не удался, проверьте соединения, настройку программного порта и убедитесь, что на ATmega328P нет других программных конфликтов. В случае необходимости можно попробовать отключить внешние источники питания или резонаторы, чтобы минимизировать помехи.

Использование Arduino Uno как ISP программатора

Использование Arduino Uno в качестве программатора для микроконтроллеров ATmega328P позволяет сэкономить на внешнем программаторе и реализовать прошивку без дополнительных устройств. Этот метод основан на использовании Arduino Uno как устройства для передачи данных и сигналов, необходимых для прошивки.

Для начала нужно подключить Arduino Uno к ATmega328P через соответствующие пины. На Uno используется интерфейс SPI, который позволяет передавать данные между микроконтроллерами. Важно, чтобы Arduino Uno функционировала как ISP (In-System Programmer), что обеспечивается изменением её прошивки на скетч ArduinoISP.

Шаги для настройки:

• Загрузите скетч ArduinoISP в вашу плату Arduino Uno через стандартную среду Arduino IDE.
• Подключите пины SPI от Arduino Uno к ATmega328P:
  • Pin 10 (SS) — Reset ATmega328P
  • Pin 11 (MOSI) — MOSI ATmega328P
  • Pin 12 (MISO) — MISO ATmega328P
  • Pin 13 (SCK) — SCK ATmega328P
  • GND — GND ATmega328P
  • 5V — VCC ATmega328P (если используется внешний источник питания для ATmega328P, подключение не требуется)

После подключения выполните следующие действия:

• В Arduino IDE выберите тип платы, соответствующий ATmega328P (например, «Arduino Uno»), и выберите правильный порт, к которому подключено Arduino Uno.
• В меню «Инструменты» выберите Программатор — Arduino as ISP.
• Используйте команду Записать прошивку через пункт «Инструменты» → «Записать загрузчик». Эта операция загрузит загрузчик в ATmega328P и подготовит его к работе.

Теперь ваша Arduino Uno настроена как программатор, и вы можете использовать её для прошивки любых микроконтроллеров ATmega328P, подключая их через интерфейс SPI.

Этот способ является удобным решением для тех, кто не хочет тратить деньги на отдельный программатор, но при этом нужен эффективный способ загрузки прошивок в микроконтроллеры без использования внешних программных решений.

Загрузка прошивки на atmega328p после установки загрузчика

После успешной установки загрузчика на чип atmega328p, можно приступать к загрузке прошивки с помощью Arduino Uno. Для этого Arduino Uno будет выступать в роли USB-to-Serial конвертера, а сам чип atmega328p получит прошивку через его RX и TX пины.

Чтобы загрузить прошивку, подключите atmega328p к Arduino Uno. Свяжите пины RX и TX соответствующих устройств (пин 0 на Arduino с пином 3 на atmega328p и пин 1 на Arduino с пином 2 на atmega328p). Пины RST на обоих устройствах не соединяются, так как Arduino будет автоматически сбрасывать atmega328p при начале загрузки.

На Arduino Uno нужно будет изменить настройки порта и выбрать «Arduino as ISP» в разделе «Инструменты» -> «Программатор». Важно, чтобы версия среды разработки Arduino была актуальной и поддерживала работу с загрузчиком на atmega328p.

Процесс загрузки можно выполнить через IDE Arduino, выбрав правильную модель платы (например, «Arduino Uno») и соответствующий COM-порт. При этом в настройках IDE нужно указать загрузчик «Arduino as ISP». По завершении загрузки прошивки, atmega328p должен начать выполнение новой программы.

Обратите внимание, что при использовании данной схемы для загрузки прошивки важно убедиться в наличии устойчивого соединения и правильности пинов подключения. Если подключение выполнено корректно, но загрузка не проходит, попробуйте вручную сбросить atmega328p при начале процесса.

Ошибки и их устранение при прошивке через Arduino Uno

Если после подключения Arduino Uno как программатора прошивка не выполняется, часто встречается ошибка «avrdude: stk500_getsync() attempt 1 of 10». Это может быть связано с неверно выбранной платой или портом в Arduino IDE. Проверьте, чтобы в меню «Инструменты» была выбрана правильная плата (Arduino Uno) и COM-порт, к которому подключен программатор.

Некоторые пользователи сталкиваются с ошибкой «avrdude: ser_open(): can’t open device». Это связано с тем, что Arduino Uno использует один и тот же USB-порт для программирования и передачи данных. Для устранения этой ошибки отключите все другие устройства, использующие этот порт, или используйте другой USB-порт на компьютере.

Еще одной распространенной проблемой является неправильная настройка последовательной скорости. Убедитесь, что в файле «boards.txt» и в настройках Arduino IDE установлена одинаковая скорость передачи данных (обычно 115200 бит/с). Несоответствие этих параметров может привести к сбоям при прошивке.

При использовании Arduino Uno в качестве программатора важно правильно настроить пины для ISP (In-System Programming). Если при подключении возникает ошибка, проверьте правильность подключения пинов, особенно для SCK, MISO и MOSI. Ошибки на этих пинах могут привести к невозможности передачи данных между программатором и микроконтроллером.

Если после успешного выполнения прошивки ATmega328P не работает, проверьте наличие питания на чипе. Иногда питание может быть не подключено должным образом или напряжение на пине VCC может быть слишком низким для корректной работы микроконтроллера. Также стоит удостовериться, что кристалл или резонатор подключены корректно, если они используются для работы микроконтроллера.

Вопрос-ответ:

Как можно прошить микроконтроллер ATmega328P через Arduino Uno без программатора?

Для прошивки ATmega328P через Arduino Uno без программатора нужно использовать Arduino Uno как ISP (In-System Programmer). Для этого потребуется подключить Arduino Uno к ATmega328P через соответствующие пины SPI (MISO, MOSI, SCK, RESET). Затем нужно загрузить скетч «Arduino as ISP» на Arduino Uno, а с помощью среды Arduino IDE выбрать соответствующую плату и порт. В конце следует выбрать опцию «Burn Bootloader» и загрузить прошивку на микроконтроллер ATmega328P.

Что делать, если при прошивке ATmega328P через Arduino Uno возникают ошибки?

Если при прошивке ATmega328P через Arduino Uno возникают ошибки, стоит проверить несколько моментов. Во-первых, убедитесь в правильности подключения всех пинов, особенно пина RESET, который часто становится источником проблем. Также проверьте, выбран ли в Arduino IDE программатор «Arduino as ISP» в меню «Инструменты» -> «Программатор». Если проблема не решается, попробуйте заменить кабель или использовать другой USB порт. Кроме того, можно сбросить микроконтроллер и попробовать снова.

Можно ли прошить ATmega328P с помощью Arduino Uno без загрузчика?

Да, можно. Для этого необходимо использовать Arduino Uno как программатор. Сначала прошивается сам микроконтроллер ATmega328P через ISP, а затем на него загружается нужная прошивка. Важно отметить, что при таком способе программирования не требуется загрузчик на ATmega328P, так как прошивка идет напрямую через SPI-порты. Это позволяет обойтись без стандартного загрузчика, который обычно используется для простого программирования через UART.
