Прошивка стиральной машины Indesit – это замена или обновление программного обеспечения, отвечающего за управление циклами стирки, загрузкой, отжимом и другими функциями. На практике это может потребоваться при сбоях в работе электроники, ошибках на дисплее (например, F02, F05, F12), а также при необходимости восстановить или изменить режимы работы после замены модуля управления.
Для прошивки потребуется микроконтроллер с доступом к системной плате машины, программатор (например, USBasp или TL866II Plus), прошивка в формате HEX или BIN, а также ПО для записи (чаще всего AVRDUDE или MiniPro). Модель платы можно определить визуально по маркировке на текстолите – чаще всего используются платы типа Ariston/Indesit EVO II или EVO III.
Перед началом прошивки необходимо обесточить машину, демонтировать верхнюю крышку и отсоединить плату управления. Контактная группа для подключения программатора обычно располагается рядом с микроконтроллером и подписана как ISP или JTAG. Важно точно знать тип используемой микросхемы – часто это ATmega8 или ATmega16, и подобрать совместимую прошивку, иначе можно повредить модуль окончательно.
Процесс занимает около 10–15 минут при наличии оборудования и опыта. После завершения прошивки плата возвращается на место, подключается питание, и проводится тестирование режимов. При корректной прошивке машина запускается без ошибок, корректно реагирует на выбор программ, а система самодиагностики не фиксирует сбоев.
Как определить модель и версию платы управления Indesit
Отключите стиральную машину от сети. Снимите верхнюю крышку, открутив два винта сзади. Плата управления находится сзади панели управления или сбоку корпуса, в зависимости от модели.
На плате размещена наклейка или лазерная маркировка. Ищите надписи Code, Module или PCB. Модель платы обычно указывается как набор цифр и букв, например 215010183.01 или HP1090EU.
Версия прошивки платы отмечается рядом с моделью или на отдельной наклейке, чаще всего в формате VER: X.XX или FW: X.XX. Иногда версия зашита в виде штрихкода с числовым обозначением – используйте сканер штрихкодов или приложение на смартфоне для расшифровки.
Если маркировка отсутствует или повреждена, снимите саму плату. На обратной стороне текстолитовой основы часто выгравированы серийные номера и ревизии. Обратите внимание на чип микроконтроллера – его маркировка может указывать на тип загрузчика и используемую версию прошивки.
Для точной идентификации рекомендуется использовать сервисные мануалы производителя. По серийному номеру машины на наклейке сзади корпуса можно найти совместимую плату на официальных сайтах или форумах по ремонту бытовой техники.
Где найти и как скачать прошивку для вашей модели

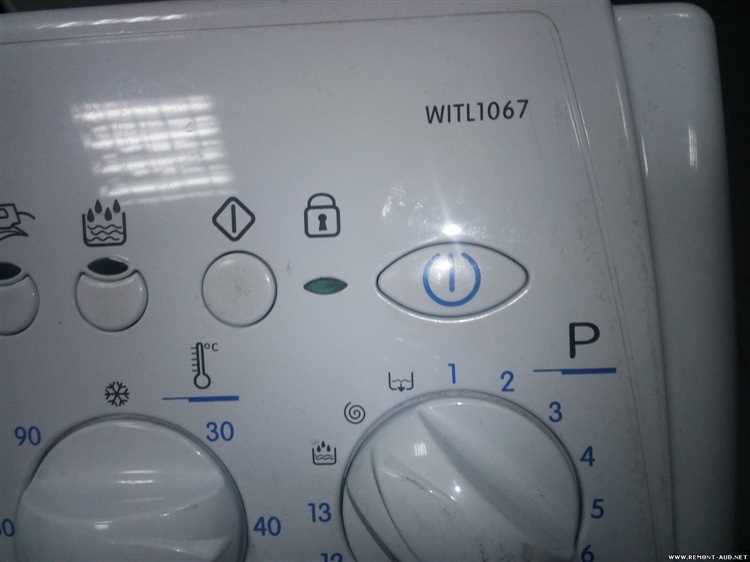

Перед загрузкой прошивки необходимо точно определить модель вашей стиральной машины Indesit. Этикетка с данными обычно находится за люком или на задней панели устройства. Обратите внимание на код модели и серийный номер.
- Перейдите на сайт indesit.ru и откройте раздел поддержки.
- В строке поиска введите модель вашей машины, например, «IWSC 61051».
- Откройте страницу с технической документацией и проверьте наличие прошивки. Обычно она доступна в разделе «Программное обеспечение» или «Загрузки».
- Если прошивка отсутствует на официальном сайте, посетите специализированные форумы, такие как remont-aud.net или monitor.net.ru. Там пользователи делятся дампами памяти для конкретных моделей.
- Проверяйте соответствие версии прошивки вашей ревизии платы управления. Несовпадение может привести к неработоспособности устройства.
- Скачивайте прошивку только с проверенных источников. Архив должен содержать файл с расширением .bin или .hex, а также, по возможности, описание версии и даты.
- Перед записью сделайте резервную копию текущей прошивки с помощью программатора, например, CH341A.
- Используйте антивирус для проверки архива перед распаковкой.
Никогда не используйте прошивки от схожих моделей без подтверждения совместимости. Это может привести к сбою микроконтроллера или полному выходу платы из строя.

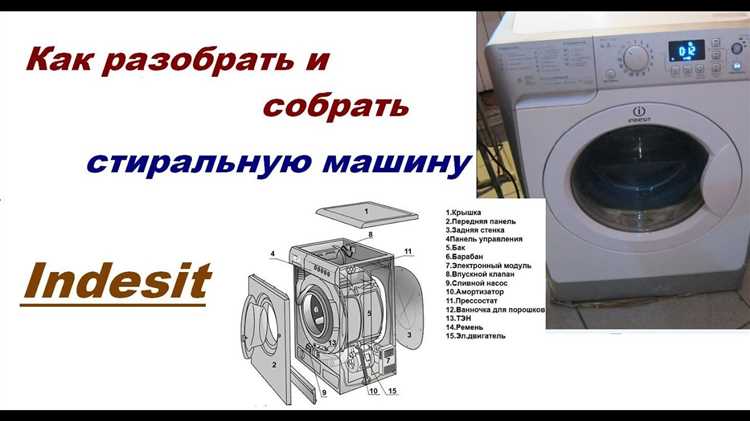

Как разобрать стиральную машину для доступа к плате
Отключите питание стиральной машины от сети и перекройте подачу воды. Снимите верхнюю крышку, открутив два винта сзади корпуса и сдвинув её назад. Для моделей Indesit плата управления чаще всего располагается за фронтальной панелью в верхней части корпуса.
Отсоедините дозатор моющих средств, потянув его на себя и нажав фиксатор. Открутите винты, скрытые за лотком, которые крепят переднюю панель. Снимите панель, аккуратно отсоединив шлейф кнопок и индикаторов, чтобы не повредить разъёмы.
Если плата размещена сзади панели управления, найдите пластиковые защёлки или винты, фиксирующие модуль. Освободите модуль и аккуратно отсоедините все шлейфы и разъёмы. Зафиксируйте расположение проводов с помощью фото, чтобы избежать ошибок при сборке.
Избегайте применения силы. Проверьте наличие скрытых винтов под декоративными элементами или крышками. Некоторые модели Indesit имеют доступ к плате с задней части корпуса – в этом случае потребуется снять заднюю крышку, открутив винты по периметру.
Как подключить программатор к плате Indesit
Для прошивки используйте программатор типа USBasp или CH341A, совместимый с микроконтроллерами семейства Atmel, установленными на плате стиральной машины Indesit.
Перед подключением обесточьте устройство и демонтируйте управляющий модуль. Найдите микроконтроллер – чаще всего это ATmega8, ATmega16 или ATmega32. Рядом расположен 6- или 10-контактный ISP-разъём, либо площадка для его припайки.
Подключение выполняется по схеме ISP:
MISO – к MISO,
SCK – к SCK,
RESET – к RESET,
GND – к общему,
VCC – к питанию 5V (если прошивка с внешним питанием).
Если разъём отсутствует, припаивайтесь напрямую к ножкам контроллера, используя схемотехнический даташит. Для ATmega16, к примеру, MOSI – 6, MISO – 7, SCK – 8, RESET – 9.
После подключения проверьте сопротивление между GND и VCC – оно не должно быть ниже 100 Ом. Подключите программатор к ПК, откройте прошивочную утилиту (AVRDUDE, ProgISP) и выполните считывание сигнатуры. Если контроллер определился, подключение выполнено корректно.
Какие программы использовать для прошивки и где их взять
Для прошивки стиральных машин Indesit чаще всего используют утилиту WDT (Whirlpool Download Tool). Это официальное программное обеспечение, предназначенное для загрузки микропрограмм в контроллеры, устанавливаемые в моделях Indesit и Hotpoint-Ariston. Поддерживаются платформы EVO II, EVO III, Arcadia.
Скачать WDT можно на специализированных форумах по ремонту бытовой техники, таких как forum.ixbt.com, monitor.net.ru или mastergrad.com. На официальном сайте производителя программа не выкладывается, поэтому требуется регистрация на профильных ресурсах и поиск в соответствующих разделах. Рекомендуется использовать проверенные версии WDT 3.08 или 3.09 – они стабильно работают с большинством моделей Indesit.
Также потребуется драйвер USB-to-COM адаптера, если используется UART-подключение. Для чипов CH340 или FT232 драйвера доступны на сайтах производителей: wch.cn и ftdichip.com соответственно. Без этих драйверов программное обеспечение не сможет распознать порт подключения к модулю управления.
Для редактирования или анализа дампов можно использовать WinHEX или HEX Workshop. Они позволяют вносить изменения в бинарные образы прошивок перед загрузкой. Эти программы платные, но доступны триальные версии с полным функционалом, которых достаточно для выполнения одной прошивки.
Перед использованием программ убедитесь в соответствии версии микроконтроллера в модуле управления с версией прошивки. Несоответствие приведёт к отказу запуска машины или ошибке EEPROM.
Что делать, если машинка не запускается после прошивки
Если после прошивки стиральная машина Indesit не включается, первым делом проверьте целостность микросхемы памяти. При использовании программатора типа CH341A частая проблема – плохой контакт в клипсе или кривое позиционирование чипа в колодке.
Откройте плату и убедитесь, что EEPROM установлен правильно, без перегибов ножек. Если применялся дамп, скачанный из интернета, возможно, он не соответствует модели. Сравните идентификатор прошивки с оригинальной, считанной перед записью.
При отсутствии реакции на кнопку питания:
- Проверьте напряжение на входе платы (обычно 220В на реле питания, 5В и 3.3В на логике).
- Измерьте напряжение на ножках EEPROM – отсутствие питания говорит о неисправности стабилизатора.
- Если контроллер (чаще всего это семейство STM8 или Renesas) нагревается – возможна прошивка с ошибками или короткое замыкание.
Если индикаторы мигают или отображается код ошибки, снимите лог прошивки и сравните контрольные суммы (CRC) прошитого файла и оригинала. Несовпадение указывает на сбой при записи.
В случае сохранения проблемы:
- Считайте содержимое EEPROM заново и проверьте, не затирается ли оно нулями после включения.
- Замените микросхему на аналогичную (например, 24C64 вместо 24C32, если они совместимы по плате) и прошейте снова.
- Проверьте исправность кварца и обвязки контроллера – отсутствие тактовой частоты приведёт к полной неработоспособности платы.
Если после всех проверок машина по-прежнему не запускается, единственный выход – вернуть оригинальный дамп или заменить плату на аналогичную, с идентичной прошивкой.
