Как проверить дмрв siemens vdo 5wk97014

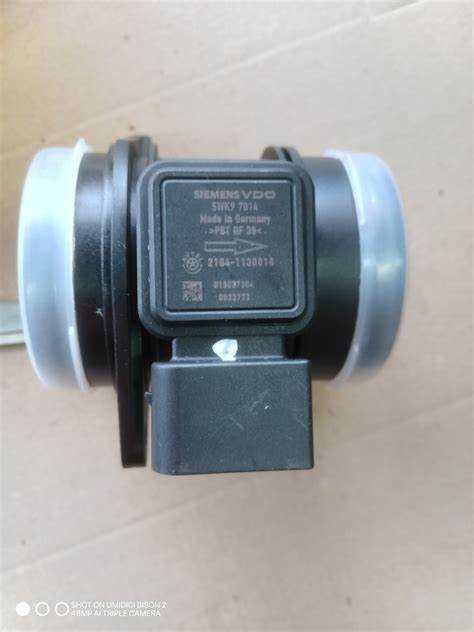

Датчик массового расхода воздуха Siemens VDO 5WK97014 установлен на множестве автомобилей концерна VAG и отвечает за точное измерение объёма поступающего воздуха. Нарушение его работы приводит к нестабильному холостому ходу, увеличенному расходу топлива и снижению тяги. Проверка мультиметром позволяет без демонтажа определить его исправность и локализовать возможные неисправности.

Для диагностики потребуется цифровой мультиметр с функцией измерения напряжения постоянного тока. Подключение производится к разъёму датчика при включённом зажигании. Опорное напряжение между контактами питания должно находиться в пределах 4,8–5,2 В. При этом выходной сигнал, измеряемый между сигнальным и «массой», должен составлять 1,0–1,4 В на холостом ходу. При резком нажатии на педаль газа напряжение должно плавно увеличиваться до 4 В и выше.

Если сигнальное напряжение остаётся неизменным при изменении оборотов двигателя или выходит за указанные пределы, это указывает на неисправность чувствительного элемента или нарушение контакта в цепи. Также следует проверить сопротивление между контактами питания и «массы» – отклонение от нормы свидетельствует о повреждении проводки или окислении разъёма.

Важно проводить измерения с прогретым двигателем и отключёнными потребителями энергии. Перед началом проверки целесообразно визуально осмотреть корпус датчика на предмет загрязнения и механических повреждений. Очистка чувствительного элемента с применением специальных очистителей может временно восстановить работу, однако при сильном износе требуется замена устройства.

Где находится ДМРВ Siemens VDO 5WK97014 и как его безопасно демонтировать

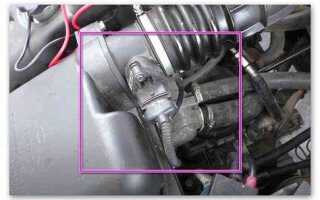

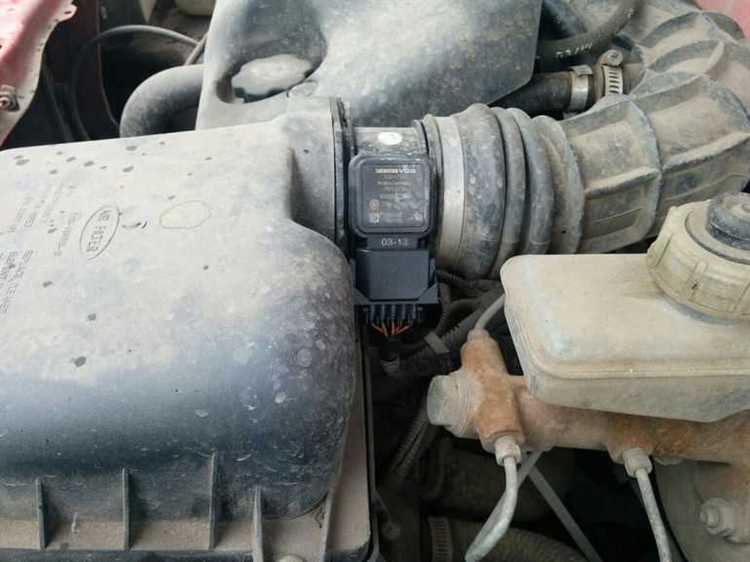

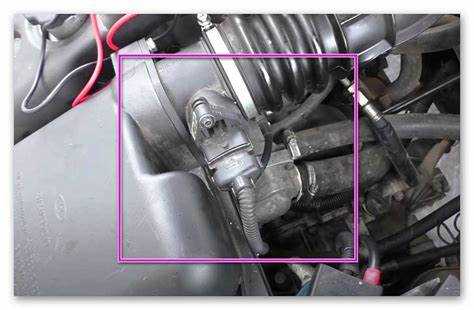

Датчик массового расхода воздуха Siemens VDO 5WK97014 установлен в воздухозаборной системе между воздушным фильтром и дроссельной заслонкой. Обычно он интегрирован в корпус воздушного фильтра или подключён к нему через патрубок. Наиболее характерное расположение – в верхней части моторного отсека со стороны водителя.

Перед демонтажем необходимо отключить зажигание и извлечь ключ из замка, чтобы исключить подачу питания на цепь датчика. Откройте капот и дождитесь полного остывания двигателя. Затем отсоедините минусовую клемму аккумулятора во избежание короткого замыкания при работе с электрическим разъёмом.

Для отсоединения разъёма питания датчика нажмите фиксатор и аккуратно потяните штекер назад, не прилагая усилия. Корпус датчика крепится двумя винтами Torx T20 или T25 – открутите их, удерживая корпус, чтобы он не провернулся. После снятия крепежа аккуратно извлеките датчик, не касаясь чувствительного элемента внутри канала.

Не используйте металлические предметы для поддевания и не тяните за провода. При установке обратно убедитесь в отсутствии повреждений уплотнительного кольца и плотности посадки в патрубке. Нарушение герметичности приведёт к ошибкам в работе двигателя.

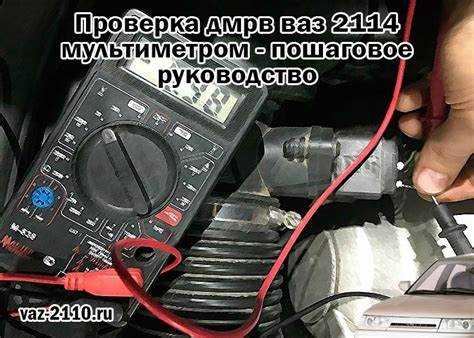

Какие инструменты и режимы мультиметра понадобятся для проверки

Для точной проверки ДМРВ Siemens VDO 5WK97014 потребуется цифровой мультиметр с возможностью измерения постоянного напряжения и сопротивления. Оптимальное значение внутреннего сопротивления мультиметра – не менее 10 МОм, чтобы избежать искажения результатов при диагностике низковольтных цепей.

• Режим измерения постоянного напряжения (DCV) до 20 В – используется для проверки сигнального напряжения на выходе датчика при включенном зажигании и подключённом разъёме.
• Режим измерения сопротивления (Ohm) – нужен для оценки сопротивления между определёнными контактами датчика при его отключении от разъёма. Рекомендуется использовать диапазон до 2 кОм для большей точности.
• Щупы мультиметра с острыми наконечниками или игольчатые пробники – обеспечивают точный контакт с клеммами в разъёме без повреждения изоляции.

Дополнительно пригодится тонкая игла или диагностический переходник для доступа к сигнальному проводу без снятия герметизации фишки. При измерениях обязательно соблюдение полярности – «минус» мультиметра подключается к массе двигателя, «плюс» – к сигнальной линии.

Измерение сопротивления между контактами датчика на снятом ДМРВ

Перед измерением убедитесь, что датчик Siemens VDO 5WK97014 полностью отсоединён от разъёма и снят с корпуса воздушного фильтра. Используйте цифровой мультиметр с точностью не ниже 0,1 Ом.

Контактная колодка датчика содержит 5 пинов. Для проверки сопротивления требуется измерить значения между следующими парами контактов:

Любое значение, значительно отличающееся от указанных диапазонов, говорит о повреждении термоанемометрического элемента или выходе из строя внутренних цепей датчика. Особое внимание уделите контактам 1 и 2 – это цепь подогрева, критичная для корректной работы ДМРВ.

При отсутствии показаний (обрыв) или нулевом сопротивлении (короткое замыкание) датчик подлежит замене. Повторные измерения рекомендуется выполнять с интервалом в несколько минут для исключения ошибок, вызванных остаточным зарядом или температурными факторами.

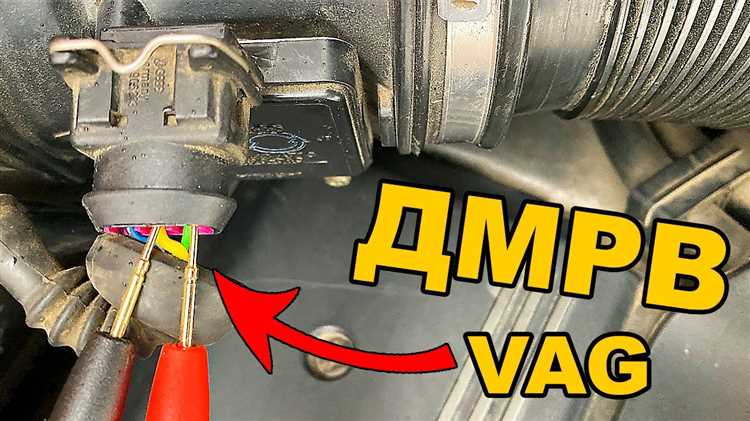

Проверка выходного напряжения ДМРВ на установленном датчике при включенном зажигании

Для измерения выходного напряжения ДМРВ Siemens VDO 5WK97014 на установленном датчике потребуется мультиметр с точностью не ниже 0.01 В. Работы выполняются на полностью собранном двигателе при включённом зажигании, но с неработающим мотором.

• Установите мультиметр в режим измерения постоянного напряжения до 20 В.
• Красный щуп подключите к сигнальному проводу датчика (обычно это средний провод, но уточните по схеме конкретного автомобиля).
• Чёрный щуп соедините с массой двигателя или отрицательной клеммой аккумулятора.
• Включите зажигание, не заводя двигатель.

Нормальное значение выходного напряжения на исправном ДМРВ Siemens VDO 5WK97014 должно находиться в пределах 0.98–1.05 В. При показаниях выше 1.1 В блок управления может интерпретировать сигнал как переобогащение смеси, что вызовет увеличенный расход топлива. Значения ниже 0.9 В говорят о недостаточном расходе воздуха или неисправности датчика.

Нестабильное напряжение или скачки свидетельствуют о плохом контакте в разъёме или внутреннем дефекте сенсора. В таких случаях целесообразно провести повторную проверку при запущенном двигателе и сравнить поведение напряжения на разных оборотах холостого хода.

Типичные значения и допустимые отклонения при проверке мультиметром

При диагностике ДМРВ Siemens VDO 5WK97014 мультиметром в первую очередь измеряется напряжение на сигнальном проводе (обычно это жёлтый провод) при включенном зажигании и неработающем двигателе. Нормальное значение – от 1,00 до 1,02 В. Если напряжение ниже 0,98 В или выше 1,04 В, датчик следует считать подозрительным.

При работающем двигателе на холостом ходу сигнальное напряжение должно находиться в диапазоне 1,10–1,30 В. Устойчивое значение 1,00 В на холостом – признак неисправности, так как сигнал не изменяется в зависимости от расхода воздуха.

Резкое нажатие на педаль газа должно вызвать скачок напряжения до 1,60–2,00 В и выше. Если изменение напряжения в момент ускорения минимально либо отсутствует, высока вероятность деградации чувствительного элемента.

Сопротивление между сигнальной и минусовой линией питания измерять нецелесообразно: датчик построен по аналоговому принципу с встроенной электроникой, и сопротивление не отражает корректность его работы. Диагностика мультиметром ограничивается исключительно измерением напряжения.

Что делать, если показания ДМРВ выходят за пределы нормы

Если при проверке датчика массового расхода воздуха (ДМРВ) Siemens VDO 5WK97014 мультиметром показания выходят за пределы нормы, необходимо выполнить несколько шагов для диагностики и устранения проблемы.

Первое, что нужно проверить – это соединения проводки датчика. Иногда плохой контакт или окисление проводов могут привести к некорректным показаниям. Убедитесь, что все разъемы и провода чистые, без повреждений и надежно закреплены.

Далее проверьте сам датчик на наличие загрязнений. Мелкие частицы, такие как пыль или масла, могут накапливаться на поверхности элемента, что влияет на его работу. Используйте специальный очиститель для датчиков, чтобы аккуратно очистить его от загрязнений. Важно избегать использования абразивных материалов, чтобы не повредить чувствительные элементы.

Если загрязнений нет, но показания остаются аномальными, возможна неисправность самого датчика. В этом случае следует провести его тестирование с использованием специального диагностического оборудования, которое позволит точнее определить причину неисправности.

Если показания по-прежнему выходят за пределы нормы, возможно, потребуется заменить датчик. Замена должна быть выполнена только оригинальной деталью, чтобы избежать проблем с совместимостью и точностью измерений. Несоответствие датчика по характеристикам может привести к неправильной работе двигателя и ухудшению его производительности.

После замены датчика, выполните его калибровку с помощью диагностического оборудования, если это предусмотрено производителем. Правильная настройка позволит избежать дальнейших проблем с показаниями и гарантировать нормальную работу системы.

Вопрос-ответ:

Как проверить ДМРВ Siemens VDO 5WK97014 с помощью мультиметра?

Для проверки ДМРВ Siemens VDO 5WK97014 с помощью мультиметра нужно выполнить несколько шагов. Сначала необходимо отключить датчик от электросети автомобиля. Затем, используя мультиметр, измерьте сопротивление между контактами датчика, чтобы проверить его работоспособность. Важно провести проверку согласно техническим данным, так как сопротивление должно находиться в пределах нормы. Также можно проверить выходной сигнал при включении зажигания: при этом мультиметр должен фиксировать напряжение, соответствующее установленным нормам. Несоответствие этих значений может указывать на неисправность ДМРВ.

Что делать, если измеренные значения сопротивления ДМРВ не соответствуют нормам?

Если при измерении сопротивления ДМРВ Siemens VDO 5WK97014 мультиметром значения не соответствуют нормам, скорее всего, датчик неисправен. В таком случае его нужно заменить. Однако перед заменой стоит проверить все электрические соединения и провода на наличие повреждений или коррозии, так как они могут вызвать ошибочные показания. В случае, если проблема с проводкой исключена, а сопротивление не в пределах нормы, замена датчика — это наиболее вероятное решение проблемы.

Какие параметры следует проверить при тестировании ДМРВ мультиметром?

При тестировании ДМРВ Siemens VDO 5WK97014 мультиметром важно проверять несколько ключевых параметров. Во-первых, это сопротивление между выводами, которое должно быть в пределах стандартных значений. Во-вторых, необходимо измерить напряжение на выходе при включении зажигания, которое должно быть в рамках допустимого диапазона. Также важно проверять целостность проводов и контактов, так как они могут повлиять на работу датчика. Невозможность обнаружить нормальное сопротивление или отсутствие корректного напряжения на выходе — явные признаки неисправности устройства.

Как выявить неисправности ДМРВ Siemens VDO 5WK97014 без снятия с автомобиля?

Для выявления неисправности ДМРВ Siemens VDO 5WK97014 без снятия его с автомобиля можно использовать диагностику с подключением мультиметра и проверки работы датчика в реальных условиях. Для этого включите зажигание и измерьте напряжение на выходе ДМРВ. Оно должно изменяться в зависимости от состояния двигателя и оборотов. Если значения напряжения не меняются или сильно отклоняются от норм, это может свидетельствовать о неисправности. Важно провести диагностику на разных оборотах двигателя для более точной проверки. Если мультиметр показывает нестабильные или некорректные значения, датчик, скорее всего, требует замены.
