Пьезоэлементы форсунок Siemens VDO играют ключевую роль в точной подаче топлива в дизельных двигателях. Эти элементы отвечают за изменение объема форсунки с помощью электрического сигнала, что позволяет регулировать количество топлива, подаваемого в камеру сгорания. Чтобы обеспечить стабильную работу системы впрыска, важно периодически проверять состояние пьезоэлементов, так как их неисправность может привести к потере мощности двигателя или неравномерной работе системы впрыска.
Для проверки пьезоэлемента форсунки Siemens VDO потребуется специальное оборудование, такое как тестер инжекторов, который позволяет имитировать условия работы форсунки. Важно учитывать, что сам по себе пьезоэлемент не всегда можно проверить на обычной диагностике, так как его неисправности могут проявляться только при высоких давлениях и токах, что невозможно в условиях стандартных проверок. Следовательно, диагностика требует использования профессионального оборудования, которое способно измерить напряжение и импульсный ток, подаваемый на пьезоэлемент.
Кроме того, на работоспособность пьезоэлемента влияет его механическое состояние, поэтому перед проверкой важно убедиться, что форсунка не имеет внешних повреждений, таких как трещины или коррозия. Для выявления проблем с пьезоэлементом можно использовать ультразвуковое тестирование, которое позволяет обнаружить микротрещины или изменения в структуре материала, не влияя на сам элемент. При необходимости пьезоэлемент можно протестировать в условиях работы автомобиля, чтобы выявить его реакцию на изменение температуры и давления, что позволит точно оценить его состояние.
Завершающим этапом проверки является проведение функциональных тестов, которые включают измерение времени срабатывания форсунки, а также оценку ее производительности при разных режимах работы двигателя. Если форсунка не выполняет свою функцию корректно или имеет значительные отклонения в работе, рекомендуется заменить пьезоэлемент или саму форсунку в зависимости от состояния компонента.
Определение признаков неисправности пьезоэлемента форсунки Siemens VDO
Пьезоэлемент форсунки Siemens VDO играет ключевую роль в точности впрыска топлива, поэтому его неисправность может серьезно повлиять на работу двигателя. Основные признаки, указывающие на поломку пьезоэлемента, включают:
1. Нарушение работы двигателя
Если форсунка неисправна, это может вызвать перебои в работе двигателя, такие как неустойчивый холостой ход, затрудненный запуск, либо снижение мощности при нагрузке. Пьезоэлемент может не обеспечивать необходимое давление для точного впрыска, что приводит к неправильной дозировке топлива и плохому сгоранию.
2. Повышенный расход топлива
Неисправность пьезоэлемента может привести к тому, что форсунка будет подавать слишком много топлива. Это вызывает рост расхода топлива, особенно при высоких оборотах двигателя.
3. Дымность выхлопных газов
Когда пьезоэлемент не работает должным образом, происходят проблемы с распылением топлива. Это приводит к недостаточному сгоранию и повышенной дымности выхлопных газов, особенно черного цвета, что может быть связано с избытком топлива в камере сгорания.
4. Ошибки системы диагностики
Современные автомобили оснащены системой диагностики, которая при неисправности пьезоэлемента может зафиксировать ошибки, связанные с работой форсунок. Например, ошибки типа «неправильный сигнал от форсунки» или «неправильная дозировка топлива». Важно не игнорировать эти сообщения.
5. Постоянный или нерегулярный шум форсунки
Неисправный пьезоэлемент может привести к излишнему шуму форсунки. В случае частичных повреждений пьезоэлемента могут возникать треск или другие звуки, которые указывают на проблемы с его функционированием.
6. Невозможность правильно настроить форсунку
Если при настройке или калибровке форсунки возникает затруднение, это может свидетельствовать о неисправности пьезоэлемента. В некоторых случаях форсунка может не отвечать на сигналы управления или работать нестабильно.
7. Визуальные дефекты на пьезоэлементе
При демонтаже форсунки можно заметить следы перегрева, трещины или другие видимые повреждения на пьезоэлементе. Эти дефекты указывают на его возможную неисправность и требуют замены.
Проверка пьезоэлемента требует точных диагностических инструментов. Если выявлены хотя бы несколько из перечисленных признаков, рекомендуется провести более глубокую диагностику и, при необходимости, заменить поврежденный элемент.
Подготовка инструментов для тестирования пьезоэлемента форсунки

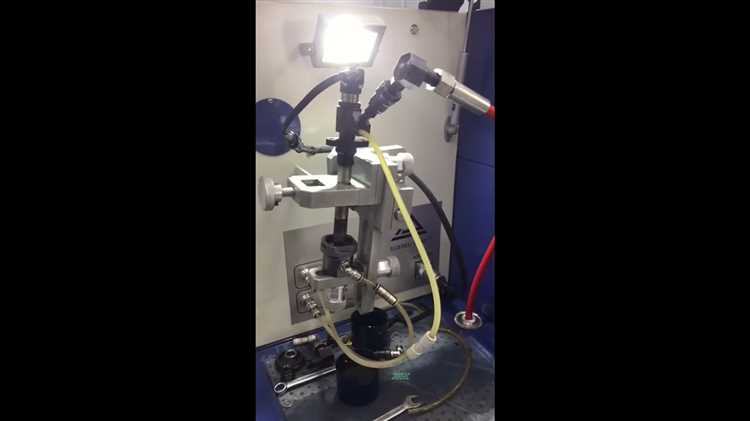

Для эффективного тестирования пьезоэлемента форсунки Siemens VDO необходимы следующие инструменты: специализированный стенд для тестирования форсунок, источники питания с регулировкой напряжения, мультиметр, осциллограф и термодатчик.
Первым шагом является подготовка стенда для тестирования форсунок. Он должен обеспечивать стабильное питание пьезоэлемента и воспроизводить рабочие условия, такие как давление и температура. Желательно, чтобы стенд имел возможность фиксировать параметры в реальном времени для точной диагностики. Для подключения пьезоэлемента к стенду используются специальные переходники, которые предотвращают повреждение контактов.
Источник питания должен поддерживать диапазон напряжений от 0 до 200 В, так как пьезоэлемент требует точной регулировки для правильной работы. Использование источника с автоматическим контролем напряжения позволит избежать перегрузок и ошибок в тестировании.
Осциллограф позволяет зафиксировать временные характеристики сигнала, генерируемого пьезоэлементом, а также анализировать его амплитуду и форму. Это помогает диагностировать возможные неисправности, такие как повреждение или износ пьезоэлемента.
Для определения температуры в момент тестирования важно использовать термодатчик, так как температурные изменения могут повлиять на точность результатов. Использование термодатчика с возможностью подключения к стенду обеспечит необходимую точность при оценке работы форсунки в различных температурных режимах.
Необходимые инструменты должны быть в рабочем состоянии, а также откалиброваны для точных измерений. Рекомендуется провести предварительные проверки всего оборудования перед началом тестирования, чтобы избежать ошибок в процессе диагностики.
Проверка сопротивления пьезоэлемента с помощью мультиметра
Для проверки работоспособности пьезоэлемента форсунки Siemens VDO можно использовать мультиметр, измеряющий сопротивление. Этот метод позволяет быстро выявить неисправности, такие как обрыв или короткое замыкание в элементе.
Перед началом измерений следует установить мультиметр в режим измерения сопротивления (Ом). Ожидаемое сопротивление рабочего пьезоэлемента обычно составляет от 8 до 12 Ом. Значения ниже 8 Ом могут свидетельствовать о дефекте, например, о коротком замыкании, а значения выше 12 Ом могут указывать на повреждение материала или внутреннее нарушение контакта.
Для проверки сопротивления подсоедините щупы мультиметра к контактам пьезоэлемента. Обратите внимание на то, что измерения нужно проводить при отключенной форсунке от системы, чтобы исключить влияние других компонентов.
Если мультиметр показывает сопротивление в пределах нормальных значений, пьезоэлемент можно считать работоспособным. В случае отклонений от нормы рекомендуется провести дополнительные проверки или заменить форсунку.
Методика проверки пьезоэлемента форсунки с использованием тестера форсунок
Для диагностики работоспособности пьезоэлемента форсунки Siemens VDO применяется специализированный тестер форсунок, который позволяет провести проверку электрических и механических характеристик устройства. Важно учитывать, что процесс требует соблюдения точных условий для получения достоверных результатов.
Проверка пьезоэлемента включает несколько этапов, на каждом из которых важно правильно подключить оборудование и оценить результаты. Описание метода включает следующие шаги:
- Подключите тестер форсунок к форсунке с помощью соответствующих разъемов. Убедитесь в надежности соединений, чтобы избежать ошибок в измерениях.
- Настройте тестер на режим проверки пьезоэлемента. Большинство современных моделей тестеров форсунок имеют отдельный режим для пьезоэлементов, который автоматически регулирует параметры тестирования.
- Запустите тест. В ходе тестирования будет проводиться имитация работы форсунки, с контролем срабатывания пьезоэлемента. Тестер должен зафиксировать изменения в сопротивлении, которые происходят при активации пьезоэлемента.
- После активации пьезоэлемента оцените его реакцию. Корректная работа пьезоэлемента должна сопровождаться четким, но быстрым изменением сопротивления. При неисправности элемент может демонстрировать нестабильные показания или отсутствие изменений.
- Запишите результаты тестирования. Сравните их с заводскими характеристиками для конкретной модели форсунки. Если значения выходят за пределы допустимых норм, форсунка требует ремонта или замены.
В процессе проверки важно учитывать следующее:
- Неправильное подключение проводов может привести к неточным измерениям или повреждению устройства. Следует внимательно проверять маркировку разъемов.
- Если тестер форсунок показывает отсутствие реакции пьезоэлемента, необходимо проверить, не повреждены ли провода и соединения.
- Во время теста пьезоэлемент должен срабатывать с определенной частотой, характерной для работы форсунки. Несоответствие частоты указывает на неисправность.
По завершению теста рекомендуется провести вторичную проверку, чтобы исключить возможные ошибки при первичном тестировании. Убедитесь в точности подключения и корректности показаний тестера для получения объективных результатов.
Проведение теста с применением осциллографа для анализа сигнала
Для диагностики работоспособности пьезоэлемента форсунки Siemens VDO с использованием осциллографа необходимо выполнить несколько ключевых шагов, которые позволят точно определить состояние компонента.
Когда осциллограф подключен, следует настроить временную базу на значение, которое позволит детально наблюдать импульсы, генерируемые пьезоэлементом. Обычно частота работы форсунки составляет от 1 до 3 кГц, поэтому стоит настроить время на несколько миллисекунд, чтобы точно отобразить импульсы, возникающие при подаче сигнала.
После подключения осциллографа и настройки необходимо активировать систему подачи сигнала на пьезоэлемент. Важно обратить внимание на форму сигнала. Рабочий импульс должен быть четким и резким, с быстрым нарастанием напряжения, соответствующим нормальной работе пьезоэлемента.
Если сигнал на экране осциллографа имеет сглаженные, размытые пики или его амплитуда значительно ниже ожидаемой, это может свидетельствовать о повреждении пьезоэлемента или нарушении его работы. В таких случаях рекомендуется проверить форсунку на наличие механических повреждений и при необходимости заменить её.
Также стоит проверить стабилизацию сигнала в режиме холостого хода и под нагрузкой. В случае нестабильности импульсов или значительных колебаний в частоте, может быть сигналом о наличии неисправностей в электронном блоке управления или нарушении подачи питания на форсунку.
Заключительный этап – это сравнение полученных данных с техническими характеристиками форсунки. Для точной диагностики следует иметь под рукой эталонный сигнал, который будет служить ориентиром для проверки состояния устройства.
Как интерпретировать результаты проверки и определить необходимость замены
Для правильной интерпретации результатов проверки пьезоэлемента форсунки Siemens VDO необходимо учитывать два основных аспекта: функциональность элемента и его физическое состояние.
Если пьезоэлемент не дает сигнала при подаче напряжения, это может свидетельствовать о его повреждении или износе. Для проверки используется мультиметр в режиме измерения сопротивления. В норме сопротивление пьезоэлемента должно находиться в пределах 10-200 Ом. Значение, значительно отличающееся от нормы, говорит о проблемах с элементом. Если сопротивление не фиксируется, это может означать короткое замыкание или обрыв проводки.
Далее следует проверить реакцию элемента на подачу напряжения. Если при подаче напряжения элемент не вызывает нужного механического отклика (вибрацию, изменение формы), это указывает на неисправность пьезоэлемента, и его необходимо заменить. В случае, если реакция слабая, но все же присутствует, возможно, элемент начинает выходить из строя и нуждается в профилактической замене.
Также важен анализ работы форсунки в реальных условиях. Если после проверки пьезоэлемент демонстрирует стабильную работу при подаче импульсов, но в работе автомобиля наблюдаются проблемы с распылением или нестабильная подача топлива, стоит обратить внимание на состояние пьезоэлемента. В таких случаях возможно повреждение микроэлементов или износ материалов, что влияет на точность распыления.
Если все тесты показывают несоответствие нормам или неисправности, замена пьезоэлемента является обязательной. Важно также учитывать возраст форсунки – с возрастом пьезоэлементы теряют свою эффективность и могут не обеспечивать нужную производительность. Поэтому при достижении определенного срока службы (обычно 200-300 тыс. км) рекомендуется проводить профилактическую замену даже при отсутствии явных признаков поломки.
Вопрос-ответ:
Как узнать, что пьезоэлемент форсунки Siemens VDO не работает?
Первый признак — отсутствие характерного щелчка при подаче управляющего сигнала. Также можно заметить затруднённый пуск двигателя, нестабильную работу на холостом ходу, повышенный расход топлива. Для более точной диагностики потребуется тестирование с использованием осциллографа или диагностического стенда.
Можно ли проверить пьезоэлемент форсунки Siemens VDO мультиметром?
Обычный мультиметр не подходит для полноценной проверки пьезоэлемента. Он не способен отследить быстрые изменения сигнала и уровень сопротивления, характерный для пьезокерамики. Для таких компонентов используют специальные приборы: пьезотестеры или осциллограф с возможностью подачи управляющих импульсов. Без них диагностика будет неточной.
Какие параметры сигнала должны быть при исправной форсунке Siemens VDO?
При проверке на осциллографе должен фиксироваться короткий импульс высокого напряжения (до 120–150 В) с очень малой длительностью (порядка 200–300 микросекунд). Если сигнал отсутствует или его форма нарушена, это может указывать на неисправность управляющего блока или самого пьезоэлемента.
Можно ли заменить только пьезоэлемент в форсунке Siemens VDO?
Официально производитель не предусматривает замену пьезоэлемента как отдельной детали. Однако в условиях специализированных сервисов возможна разборка форсунки и замена пьезоэлемента на аналогичный. Такая операция требует высокой точности сборки и последующей калибровки, без чего форсунка не будет работать корректно.
Какой метод диагностики наиболее надёжен для оценки состояния пьезоэлемента?
Наиболее надёжным считается проверка на стенде с имитацией условий работы двигателя. Там форсунка подключается к системе, подающей нужное давление и сигналы управления, что позволяет точно определить, функционирует ли пьезоэлемент. Такой способ предпочтителен перед заменой дорогостоящего компонента.
