Онлайн-редакторы Arduino позволяют проверять код без физического подключения платы. Это удобно при разработке прототипов, обучении или отладке небольших фрагментов кода. Среди популярных платформ – Arduino Web Editor, Wokwi и Tinkercad Circuits. Каждая из них предоставляет компилятор, который использует официальные или совместимые с Arduino цепочки инструментов.
Arduino Web Editor требует регистрации и синхронизируется с Arduino Cloud. Он поддерживает автозаполнение, подсветку синтаксиса и автоматически обновляет библиотеки. Код компилируется с использованием оригинального компилятора Arduino CLI, что снижает вероятность расхождений с поведением на физической плате.
Tinkercad Circuits ориентирован на начинающих. Здесь можно собирать схемы с использованием готовых модулей и тестировать простые скетчи. Компоненты эмулиются условно, а компиляция ограничена базовыми библиотеками. Подходит для проверки структуры кода, но не заменяет полноценную эмуляцию логики взаимодействия.
При выборе онлайн-редактора важно учитывать не только удобство интерфейса, но и соответствие версий библиотек, точность компиляции, поддержку специфических плат и совместимость с нестандартными библиотеками. Для сложных проектов стоит проверять скетч сразу в нескольких средах, сравнивая результаты.
Выбор онлайн-редактора с поддержкой Arduino
Для работы с Arduino без установки программного обеспечения подойдут онлайн-редакторы с поддержкой компиляции и загрузки скетчей. Ниже перечислены наиболее функциональные решения.
- Arduino Cloud Editor. Предоставляет полный доступ к экосистеме Arduino. Поддерживает автодополнение, загрузку библиотек, подключение плат через браузер. Требуется регистрация. Позволяет сохранять проекты в облаке и синхронизировать их между устройствами.
- Wokwi. Предназначен для симуляции и тестирования скетчей. Поддерживает визуальное моделирование схем, загрузку сторонних библиотек, эмуляцию датчиков. Подходит для проверки логики кода без подключения реального оборудования.
- Codeanywhere. Универсальная облачная среда с возможностью настройки под Arduino через контейнеры. Поддерживает синтаксис C++, терминал и интеграцию с Git. Потребует ручной настройки компилятора и загрузки библиотек.
- replit. Можно адаптировать под Arduino с использованием сторонних пакетов. Имеет встроенный редактор C++, терминал, возможность работы в команде. Не поддерживает прямую загрузку на плату, но удобен для редактирования и версионирования кода.
При выборе редактора важно учитывать необходимость загрузки на физическую плату, поддержку библиотек и доступ к терминалу. Для симуляции – Wokwi, для полной работы с платой – Arduino Cloud Editor. Остальные варианты подойдут для вспомогательных задач и редактирования кода в браузере.

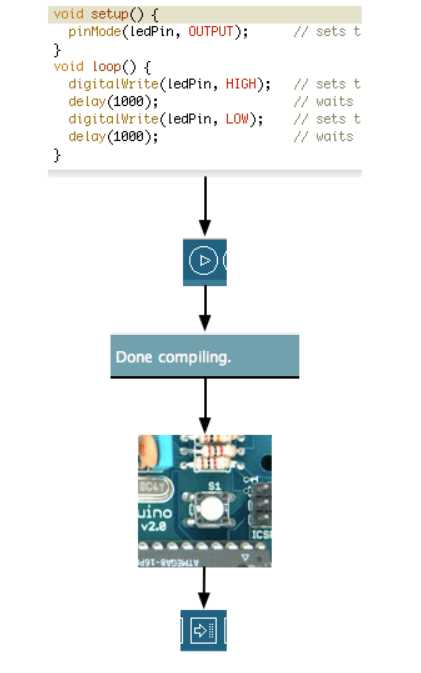

Создание проекта и загрузка скетча в веб-интерфейсе
Для начала необходимо авторизоваться в Arduino Cloud или Arduino Web Editor через аккаунт Arduino. После входа открыть раздел Sketchbook и нажать New Sketch. Новому проекту можно сразу присвоить имя, чтобы избежать путаницы при работе с несколькими файлами.
Редактор поддерживает автоматическое сохранение, но рекомендуется вручную сохранять изменения перед загрузкой. Скетч создаётся с базовой структурой: setup() и loop(). При необходимости можно подключать сторонние библиотеки через кнопку Libraries в правой панели – достаточно найти нужную и нажать Include.
Перед загрузкой скетча требуется выбрать устройство. Для этого подключить плату через USB и разрешить доступ браузеру. В нижней панели выбрать COM-порт и тип платы, например Arduino Uno или Nano 33 IoT. Если используется Arduino Cloud, предварительно нужно добавить устройство через Device Manager и установить Arduino Agent.
Для загрузки скетча нажать кнопку Upload. Если компиляция прошла без ошибок, скетч автоматически зальётся на плату. В случае ошибок они отобразятся в нижнем окне, с указанием строки и причины – это ускоряет исправление.
Для последующего редактирования проект сохраняется в облаке и доступен с любого устройства с доступом в аккаунт. Также возможно дублировать скетчи и создавать версии через Save As.
Автоматическая проверка синтаксиса и типовые ошибки
Большинство онлайн-редакторов для Arduino, включая Arduino Web Editor и PlatformIO, оснащены системой автоматической проверки синтаксиса. Анализ выполняется в момент написания кода, что позволяет моментально выявлять ошибки до компиляции.
- Пропущенные точки с запятой: Одна из самых частых ошибок. Подсветка строки и сообщение «expected ‘;’ before … » указывает точное место.
- Ошибки в названиях функций и переменных: Если используется функция без объявления или с опечаткой, появляется сообщение «‘имя’ was not declared in this scope».
- Несоответствие типов: При попытке присвоить, например, float значению типа int, редактор выдаёт предупреждение или ошибку. Это можно отследить по сообщениям вроде «invalid conversion from ‘float’ to ‘int’».
- Ошибки скобок: Автоматическая проверка часто подчёркивает несоответствие фигурных скобок. Если блок кода не закрыт, компилятор сигнализирует ошибкой «expected ‘}’ at end of input».
- Нарушения структуры программы: Если отсутствует функция
setup()илиloop(), система выдаёт ошибку «undefined reference to ‘setup’» или аналогичную.
Рекомендуется включать расширенные предупреждения (в Arduino Web Editor – флаг -Wall в настройках компиляции), чтобы отслеживать потенциальные проблемы, не приводящие к сбоям, но влияющие на поведение программы.
Также стоит регулярно использовать функцию предварительной компиляции – она выявляет ошибки на раннем этапе, даже если код ещё не загружен на плату.
Работа с библиотеками в онлайн-среде
В Arduino Web Editor для подключения сторонней библиотеки необходимо перейти во вкладку «Libraries» и воспользоваться поиском. Поддерживаются как официальные, так и пользовательские библиотеки из Arduino Library Manager. Установка производится нажатием кнопки «Include» – после этого библиотека становится доступной в проекте.
Импорт пользовательских ZIP-архивов также поддерживается. Для этого используется кнопка «Import», расположенная в правом верхнем углу раздела «Libraries». Загружаемый архив должен содержать файл library.properties и соответствовать структуре стандартной библиотеки Arduino.
Подключение библиотеки внутри скетча осуществляется директивой #include. После добавления библиотеки редактор автоматически вставляет нужные строки в начало скетча. Ошибки подключения чаще всего связаны с отсутствием зависимостей – в таких случаях следует установить недостающие библиотеки вручную, повторяя процедуру добавления.
Версии библиотек фиксируются автоматически. При необходимости можно изменить используемую версию, открыв «Library Manager», выбрав нужную библиотеку и указав конкретную версию. Это важно при работе с кодом, написанным под устаревшие API.
Онлайн-редактор не поддерживает глобальную установку библиотек – они доступны только в рамках конкретного проекта. При дублировании скетча на другой аккаунт требуется повторное подключение всех внешних библиотек.
Для корректной проверки скетча рекомендуется перед компиляцией убедиться, что все используемые библиотеки отображаются в списке «Included Libraries». В противном случае возможны ошибки линковки или отсутствие определений классов и методов.
Настройка платы и порта в облачном редакторе
После входа в Arduino Cloud или Web Editor откройте вкладку “Select Board” в правом верхнем углу интерфейса. При первом подключении через USB редактор автоматически предложит выбрать обнаруженную плату. Если этого не произошло, нажмите “Select Other Board & Port”.
Выберите конкретную модель платы из списка. Например, для Arduino Uno выберите “Arduino AVR Boards > Arduino Uno”. Обратите внимание: если используется плата с нестандартным загрузчиком (например, китайская копия), потребуется установка дополнительного пакета через Board Manager в десктопной IDE – это отразится и в облачном редакторе.
Далее подключите устройство. В разделе “Select Port” выберите соответствующий COM-порт. Название зависит от ОС: на Windows это может быть COM3, на macOS – /dev/cu.usbmodem или /dev/cu.usbserial. Если порт не отображается, проверьте наличие драйвера CH340 или CP2102, если используется совместимая плата.
Для корректной работы с облаком установите расширение Arduino Create Agent. Без него браузер не получит доступ к USB-порту. После установки агент отображается в системном трее, его значок должен быть активным.
Изменения сохраняются автоматически. После выбора платы и порта редактор готов к компиляции и загрузке скетча напрямую через браузер.
Просмотр и интерпретация сообщений компилятора
Сообщения компилятора Arduino в онлайн-редакторах дают важную информацию о процессе компиляции скетча. Эти сообщения могут быть как предупреждениями, так и ошибками, требующими исправлений. Правильное их понимание помогает быстрее устранить проблемы и ускорить разработку.
Ошибки могут быть синтаксическими или связанными с несовместимостью библиотек. Пример синтаксической ошибки: отсутствие точки с запятой или неверно указанный тип переменной. Для диагностики таких проблем компилятор обычно указывает строку, в которой возникла ошибка, что упрощает поиск.
Некоторые ошибки могут возникать из-за неверных подключений библиотек или несовместимости версий. Если компилятор сообщает, что не может найти библиотеку, следует убедиться в правильности пути к библиотеке или в ее наличии в установленных библиотеках. В случае несоответствия версий нужно обновить библиотеку или саму среду разработки.
Сообщения компилятора могут также содержать предупреждения. Они не блокируют сборку, но могут указывать на потенциальные проблемы в коде. Например, компилятор может предупреждать о неиспользуемых переменных, что помогает уменьшить объем неэффективного кода.
Важно следить за типом сообщения. Ошибки нужно устранять, так как они не позволят загружать код на плату. Предупреждения не мешают компиляции, но могут указывать на неудачные практики или неправильное использование функций.
Для улучшения понимания сообщений компилятора рекомендуется внимательно читать строки, где возникают ошибки, и использовать поиск по документации. Это поможет не только быстрее выявить ошибку, но и разобраться в возможных причинах её возникновения.
Ограничения онлайн-редакторов при отладке кода
Вторым важным моментом является ограниченная поддержка внешних библиотек и специфических драйверов, которые могут быть необходимы для работы с нестандартными компонентами. Многие онлайн-редакторы не позволяют подключать сторонние библиотеки или работать с нестандартными пинами и портами, что затрудняет работу с более сложными проектами.
Также стоит отметить, что такие платформы обычно не предоставляют инструментов для отладки в реальном времени, таких как пошаговая отладка или возможность отслеживания переменных в процессе выполнения кода. Это может сильно усложнить поиск ошибок в коде, особенно когда речь идет о сложных алгоритмах или многозадачных приложениях.
Немаловажным ограничением является отсутствие симуляции полного процесса работы с Arduino. Хотя многие редакторы позволяют компилировать код и запускать его на виртуальной модели, они не способны полностью эмулировать работу устройств, таких как датчики, моторы и другие элементы, что делает проверку функциональности системы неполной.
Для точной отладки на реальном оборудовании лучше использовать специализированные среды разработки, такие как Arduino IDE или PlatformIO, которые предоставляют больше возможностей для работы с аппаратной частью и отладки в реальном времени.
Сравнение популярных веб-платформ для Arduino
Для работы с Arduino существуют несколько онлайн-редакторов, каждый из которых имеет свои особенности. Выбор платформы зависит от удобства работы, функционала и совместимости с различными устройствами.

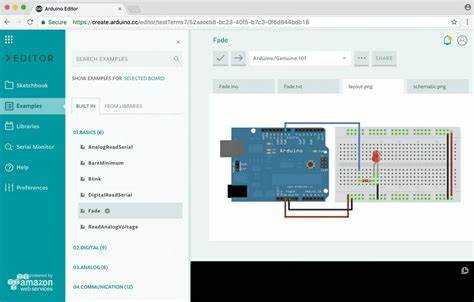

Arduino Web Editor – официальный онлайн-редактор от Arduino. Предлагает прямую интеграцию с облачным хранилищем, что позволяет сохранять проекты и получать доступ к ним с любого устройства. В нем доступны все библиотеки Arduino, что гарантирует совместимость с большинством плат. Интерфейс прост и интуитивно понятен, но отсутствие расширенных функций для профессионалов может ограничивать использование этого редактора для сложных проектов.
PlatformIO – более мощная альтернатива для опытных пользователей. Эта платформа поддерживает не только Arduino, но и множество других микроконтроллеров. В отличие от Arduino Web Editor, PlatformIO имеет возможность работы с несколькими проектами одновременно, интеграцию с системами контроля версий и поддержку разных компиляторов. Однако для работы с ней потребуется больше времени на настройку.
Codebender – платформа, ориентированная на обучение и эксперименты. Поддерживает все основные платы Arduino, а также позволяет работать с виртуальными платами, что удобно для тестирования идей без необходимости подключения физического устройства. Недостаток платформы – ограниченная поддержка более сложных библиотек и инструментов для профессионалов.
Tinkercad – веб-сервис, в котором можно моделировать схемы и писать код для Arduino в одном интерфейсе. Особенно полезен для новичков благодаря визуальному подходу. С помощью Tinkercad можно быстро создавать прототипы схем, а затем загрузить их на Arduino. Однако для более сложных проектов он не подойдет, так как функционал ограничен только базовыми возможностями.
Fritzing – хотя это больше инструмент для создания схем, чем полноценная платформа для программирования, он предлагает возможность моделировать проекты и экспортировать их в формате, подходящем для Arduino. Это полезно для создания схем, но не для написания кода, что делает его дополнением к другим редакторам, а не самостоятельным инструментом.
Выбор платформы зависит от ваших задач. Если вам нужен простой редактор для базовых проектов, идеально подойдет Arduino Web Editor или Tinkercad. Для более сложных разработок с возможностью работы с несколькими платами и интеграцией с различными инструментами лучше использовать PlatformIO. Codebender и Fritzing могут стать полезными дополнениями для экспериментов и создания схем, но для полноценного кодинга их функционала недостаточно.
Вопрос-ответ:
Что такое онлайн-редакторы для проверки скетчей Arduino?
Онлайн-редакторы для Arduino — это веб-программы, которые позволяют писать, редактировать и тестировать код для микроконтроллеров Arduino без необходимости установки специальных программ на компьютер. Такие платформы позволяют загружать скетчи, проверять их синтаксис, а также проводить виртуальные тестирования, что удобно для быстрого прототипирования и обучения.
Какие преимущества использования онлайн-редакторов Arduino по сравнению с традиционными IDE?
Одним из главных плюсов онлайн-редакторов является доступность: вам не нужно устанавливать дополнительное ПО, достаточно браузера. Кроме того, такие платформы часто предлагают встроенные инструменты для тестирования и эмуляции, что позволяет быстрее проверять код без подключения физического устройства. Онлайн-редакторы могут быть удобны для новичков, так как интерфейс часто проще, а ошибки отображаются на лету.
Можно ли загрузить скетч с онлайн-редактора на реальное устройство Arduino?
В большинстве онлайн-редакторов есть возможность скачивания готового кода в формате .ino, который затем можно загрузить на реальное устройство через стандартную среду разработки Arduino IDE. Однако сам процесс загрузки через онлайн-платформу может быть ограничен, и не все сервисы поддерживают прямое подключение к Arduino через интернет.
Какие ограничения у онлайн-редакторов для проверки скетчей Arduino?
Одним из основных ограничений является отсутствие полного функционала, который есть в настольных IDE. Например, не все онлайн-редакторы поддерживают работу с внешними библиотеками или сложными проектами, требующими специфических настроек. Также из-за ограничений браузера может быть сложно эмулировать сложные схемы или подключать дополнительные устройства. В некоторых случаях могут быть ограничения по скорости работы, что может замедлять процесс разработки.
Какие популярные онлайн-редакторы для работы с Arduino существуют?
Существует несколько популярных онлайн-редакторов для Arduino. Одним из них является Arduino Web Editor, предоставляемый официальным сайтом Arduino. Он поддерживает все основные функции IDE, включая синхронизацию с облаком. Также стоит отметить такие платформы, как Tinkercad и Circuito.io, которые позволяют создавать схемы и тестировать их, а затем генерировать код для Arduino. Эти сервисы часто используются для обучения и прототипирования.
