Телефон Nokia 6700 Classic оборудован цельным металлическим корпусом и плотной сборкой, что делает процесс разборки особенно сложным без предварительной подготовки. Основная сложность заключается в скрытых защелках и необходимости применения специализированных инструментов – пластиковых медиаторов, отвертки Torx T6 и антистатического браслета. Неправильная попытка открыть корпус часто приводит к повреждению декоративных элементов и задней крышки.
Перед началом разборки необходимо полностью отключить устройство, извлечь аккумулятор BL-6Q, SIM-карту и карту памяти. Крышка держится на защелках, которые скрыты по бокам корпуса – усилие должно быть дозированным, чтобы не повредить пластиковые направляющие. При демонтаже клавиатурного блока важно не повредить шлейф, соединяющий его с материнской платой.
Дисплей Nokia 6700 крепится при помощи защелок и двустороннего скотча. После его снятия открывается доступ к системной плате, камере и разъёмам. Шлейф дисплея отсоединяется с помощью пластикового пинцета – металлические инструменты использовать не рекомендуется из-за риска короткого замыкания. Плата фиксируется винтами Torx и поднимается аккуратно, начиная с нижней части.
Пошаговое видео в этой статье позволяет точно повторить все этапы разборки, включая демонтаж микрофона, динамика и вибромотора. Каждое действие сопровождается подробными комментариями и указанием конкретных точек крепления. Это особенно важно для последующей сборки устройства без потери функциональности и герметичности корпуса.
Какие инструменты потребуются для разборки Nokia 6700
Для аккуратного демонтажа корпуса Nokia 6700 потребуется точная крестовая отвертка PH00. Её размер идеально подходит для винтов, используемых в этой модели, и предотвращает срыв резьбы.
Пластиковый медиатор необходим для безопасного отделения задней крышки и боковых панелей без риска повредить защёлки или оставить следы на корпусе. Металлические инструменты использовать нельзя – корпус из глянцевого металла легко царапается.
Пинцет с прямыми или загнутыми кончиками позволяет аккуратно извлекать мелкие элементы, такие как шлейфы и разъёмы, особенно в нижней части телефона, где расположена клавиатура и системный разъём.
Пластиковая лопатка пригодится для отсоединения дисплейного модуля от внутренней рамы. Она должна быть тонкой и жёсткой, чтобы равномерно распределять усилие при отсоединении защёлок.
Антистатический браслет не обязателен, но желателен при работе с внутренними электронными компонентами, особенно при извлечении материнской платы. Это снижает риск повреждения от статического электричества.
Также полезно иметь лоток или магнитный коврик для винтов и мелких деталей – винты в Nokia 6700 имеют разную длину, и важно не перепутать их при сборке.

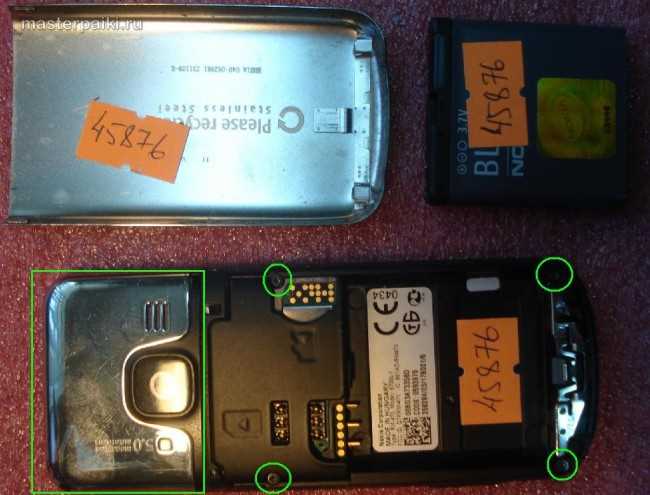

Как правильно извлечь заднюю крышку и аккумулятор
Удерживая телефон экраном вниз, найдите выемку в нижней части задней панели. Вставьте ноготь или пластиковый медиатор в паз и аккуратно подденьте крышку. Не используйте металлические предметы – они могут повредить корпус.
Плавно двигайтесь вдоль края, пока крышка не начнёт отходить. Слегка потяните её вверх и назад. При усилии не давите на экран – это увеличивает риск трещин.
После снятия крышки аккумулятор доступен. У нижнего края аккумулятора есть углубление для поддевания. Используйте только пластиковый инструмент или палец. Осторожно извлеките элемент, не изгибая его.
Если аккумулятор не выходит легко, проверьте наличие следов вздутия – в таком случае дальнейший разбор требует повышенной осторожности. Не протыкайте корпус батареи и не применяйте силу.
Перед следующими этапами убедитесь, что аккумулятор полностью отключён, а контакты чистые и не деформированы.
Удаление винтов и разъёмов без повреждений
Для разборки Nokia 6700 потребуется точная отвертка Torx T6. Использовать неподходящий инструмент недопустимо – грани винтов легко срываются. Перед началом работы очистите головки винтов от пыли, чтобы обеспечить плотное сцепление с отверткой.
Открутите винты равномерно, без рывков. Если винт не поддаётся, не прикладывайте силу – капните каплю изопропилового спирта, подождите 2 минуты и повторите попытку. Категорически запрещается использовать плоскогубцы или нож – это приводит к деформации корпуса и невозможности последующей сборки.
После снятия задней крышки отключите аккумуляторный разъём, поддев его пластиковым медиатором. Не используйте металлические инструменты – контакт с платой приведёт к короткому замыканию.
Шлейфы дисплея и клавиатуры зафиксированы прижимными защёлками. Для их разблокировки используйте пластиковый пинцет. Аккуратно подденьте фиксатор со стороны петли и выведите шлейф без изгибов и перекосов. При извлечении нельзя тянуть за провод – только за край жёсткой части разъёма.
Соблюдение точной последовательности и применение подходящих инструментов исключают повреждения и обеспечивают сохранность всех компонентов.
Как отсоединить дисплей и шлейфы внутри корпуса
После снятия задней крышки и выкручивания всех видимых винтов корпус аккуратно разъединяется пластиковым медиатором. Открыв корпус, на внутренней стороне передней панели виден дисплей, закреплённый металлической рамкой. Эту рамку удерживают мелкие защёлки по периметру – их нужно отжимать поочерёдно, начиная с нижнего края, при этом не прилагая излишнего давления.
После освобождения рамки, дисплей аккуратно поднимается с нижнего края пинцетом с антистатическим покрытием. Под ним расположен основной шлейф, подключённый к системной плате через зажимной коннектор. Перед отсоединением необходимо отодвинуть фиксатор коннектора на себя – это позволит легко извлечь шлейф без риска повредить контакты.
Дополнительно под дисплеем может находиться второй шлейф, идущий к клавиатурной плате. Его фиксация осуществляется через аналогичный зажимный механизм. Все действия выполнять только пластиковой лопаткой, избегая контакта металлических инструментов с дорожками платы.
Перед повторной установкой рекомендуется очистить разъёмы сжатым воздухом и визуально убедиться в отсутствии окислов или микротрещин на дорожках шлейфа.

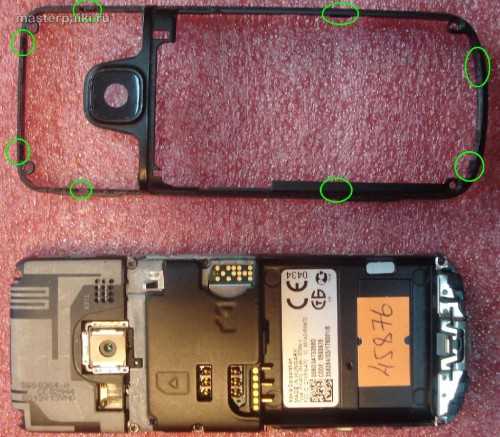

Разделение передней панели и основной платы
После снятия задней крышки, аккумулятора и демонтажа видимых винтов необходимо аккуратно поддеть корпус по периметру пластиковым медиатором. Начинать лучше с нижнего края, где меньше защёлок.
Передняя панель фиксируется пластиковыми клипсами, расположенными вдоль боковых граней. При чрезмерном усилии возможен обрыв фиксаторов. Используйте тонкий пластиковый инструмент, избегайте металлических предметов, чтобы не повредить корпус и шлейфы.
После отделения панели необходимо отключить дисплейный шлейф, подключённый к основной плате. Он фиксируется защёлкой типа «lift-up». Осторожно поднимите фиксатор пинцетом или ногтем, затем аккуратно извлеките шлейф.
Основная плата крепится двумя скрытыми винтами под декоративными элементами. Их легко пропустить, проверьте наличие заглушек. После выкручивания плата поднимается за левый край – именно там отсутствует прижим к клавиатурному блоку.
Не касайтесь контактных групп пальцами, особенно в районе SIM и клавиатурного контроллера. При наличии загрязнений удалите их спиртовым тампоном без излишнего давления.
На что обратить внимание при повторной сборке устройства
При сборке Nokia 6700 после разборки важно учесть несколько ключевых аспектов, чтобы устройство функционировало корректно и не возникло проблем в будущем.
- Тщательная чистка компонентов: Перед сборкой важно удалить пыль и загрязнения с внутренних элементов. Используйте мягкую кисточку или сжатый воздух, чтобы очистить отверстия и порты. Это предотвратит проблемы с контактом и перегрев.
- Проверка состояния контактных элементов: Убедитесь, что контакты, например, аккумулятора и разъемов, не имеют следов коррозии или повреждений. Легкие загрязнения можно очистить спиртом и ватной палочкой.
- Расположение кабелей и проводов: Прокладывайте кабели таким образом, чтобы они не перегибались и не давили на другие компоненты. Неправильная укладка может привести к повреждениям или неполадкам в работе устройства.
- Правильная установка защитных пленок и прокладок: Убедитесь, что все прокладки, защищающие от влаги и пыли, правильно установлены. Их неправильная установка может привести к снижению герметичности и быстрому износу устройства.
- Проверка сенсорных кнопок: После установки крышки важно удостовериться, что все сенсорные кнопки функционируют корректно. Это можно проверить с помощью включенного устройства перед окончательной сборкой.
- Точное расположение компонентов: Каждый компонент, будь то шлейф или плата, должен быть установлен на свое место. Даже малейшее смещение может привести к проблемам с подключением или неудачной работе функций.
- Обратите внимание на винты: Используйте правильные винты для каждой части корпуса. Неправильная длина или тип винтов может повредить корпус или внутренние компоненты.
- Тестирование работы перед финальной сборкой: Прежде чем полностью собрать телефон, включите его и проверьте работу всех функций: экрана, камеры, сенсорных кнопок, динамиков. Это поможет выявить проблемы до окончательной сборки.
Пошаговое видео: демонстрация полной разборки Nokia 6700
В этом видео представлена полная разборка Nokia 6700, включая все ключевые этапы, которые помогут вам безопасно разобрать устройство. Перед началом убедитесь, что у вас есть все необходимые инструменты: маленькая крестовая отвертка, пластиковые лопатки и антистатический браслет.
1. Сначала отсоедините аккумулятор. Используйте пластиковую лопатку для легкого снятия крышки, не повреждая пластиковые защелки.
2. Затем открутите все видимые винты на корпусе телефона. Они находятся на задней крышке и боковых панелях устройства. Внимание, винты разного размера, будьте осторожны при их хранении.
3. После того как все винты откручены, аккуратно отделите заднюю панель, используя пластиковую лопатку. Не прикладывайте чрезмерную силу, чтобы избежать повреждения корпуса.
4. Далее извлеките плату с компонентами. Обратите внимание на шлейфы, которые соединяют плату с экраном и кнопочной панелью. При извлечении платы обязательно отсоедините все шлейфы, аккуратно поддевая их пластиковым инструментом.
5. Теперь перейдите к экрану. С помощью лопатки аккуратно отделите экран от корпуса, стараясь не повредить его при снятии. Экраны старых моделей часто приклеены, поэтому этот процесс может требовать осторожности.
6. На этом этапе можно извлечь остальные элементы устройства, такие как камеру и другие компоненты, которые могут потребовать дальнейшей замены или ремонта.
По завершении разборки аккуратно собирайте все детали и храните их в безопасном месте для последующей сборки или замены частей.
Данное видео будет полезно тем, кто хочет узнать, как разобрать Nokia 6700 без ущерба для устройства и его компонентов. Подробное пошаговое руководство поможет вам избежать ошибок и разобрать телефон быстро и безопасно.
Вопрос-ответ:
Какие шаги нужно выполнить при разборке телефона Nokia 6700?
Для разборки Nokia 6700 начните с удаления аккумулятора и SIM-карты. Затем используйте специальный инструмент для снятия крышки, чтобы аккуратно отделить заднюю панель. После этого открутите все винты, которые крепят корпус. Разборку можно продолжить, аккуратно снимая детали, такие как экран и кнопки. Подробное видео на каждом шаге поможет вам выполнить процесс без ошибок.
Нужно ли соблюдать осторожность при разборке Nokia 6700?
Да, при разборке Nokia 6700 следует быть осторожным, особенно с экраном и шлейфами. Если использовать слишком много силы, можно повредить детали. Лучше всего использовать пластиковые инструменты для разделения элементов и избегать прямого воздействия на пластиковые компоненты, чтобы не оставить следов или трещин.
Как снять экран с Nokia 6700 без повреждений?
Для того чтобы снять экран с Nokia 6700 без повреждений, используйте пластиковые лопатки или специальные присоски. Постепенно и аккуратно отделяйте экран от корпуса, избегая применения излишней силы. Помните, что между экраном и корпусом может быть клей, который также нужно аккуратно разогреть с помощью фена или специализированного оборудования, чтобы не повредить стекло.
Что делать, если после разборки Nokia 6700 не удается собрать телефон обратно?
Если при сборке возникли сложности, проверьте, все ли детали правильно установлены и не повреждены ли они. Возможно, какие-то винты не были вставлены в нужные места, или не зафиксированы шлейфы. Также важно убедиться, что все компоненты сидят в своих местах, не перекручены и не мешают друг другу. Посмотрите видеоинструкцию и шаг за шагом повторите сборку, начиная с самого первого этапа.
Где можно найти видеоинструкцию по разборке Nokia 6700?
Видеоинструкции по разборке Nokia 6700 можно найти на популярных видеохостингах, таких как YouTube. В поисковой строке просто введите запрос «разборка Nokia 6700» и выберите видео с хорошими отзывами и высоким качеством. Видео с пошаговыми указаниями помогут вам избежать ошибок и ускорить процесс разборки.
Какие особенности конструкции телефона Nokia 6700?
Nokia 6700 имеет классический моноблочный корпус, выполненный из металла, что придает устройству прочность и элегантность. На лицевой панели расположены клавиши управления, а также экран с диагональю 2.2 дюйма. Задняя сторона оснащена камерой с разрешением 5 МП, что позволяет делать качественные снимки. Конструкция телефона удобна для пользователей, которые предпочитают устройства с физической клавиатурой, так как кнопки имеют хорошую тактильную обратную связь. Для сборки использовались высококачественные материалы, что делает аппарат долговечным и надежным.
