Версия Siemens NX 1980 получила ряд улучшений, ориентированных на повышение производительности при проектировании и оптимизации рабочих процессов. Одним из ключевых нововведений стала расширенная поддержка ассоциативного моделирования. Функция Adaptive UI, ранее ограниченная простыми действиями, теперь адаптируется под сложные пользовательские сценарии, предлагая контекстно-зависимые команды на основе анализа поведения конструктора.
Модуль NX Structure Designer обновлён возможностью автоматического создания элементов каркасных конструкций с параметрической связью к исходной геометрии. Это сокращает количество ручных операций при проектировании металлоконструкций и позволяет быстрее вносить изменения при модификации модели. Поддержка новых профилей и улучшенная библиотека стандартов делают работу с этим инструментом более гибкой.

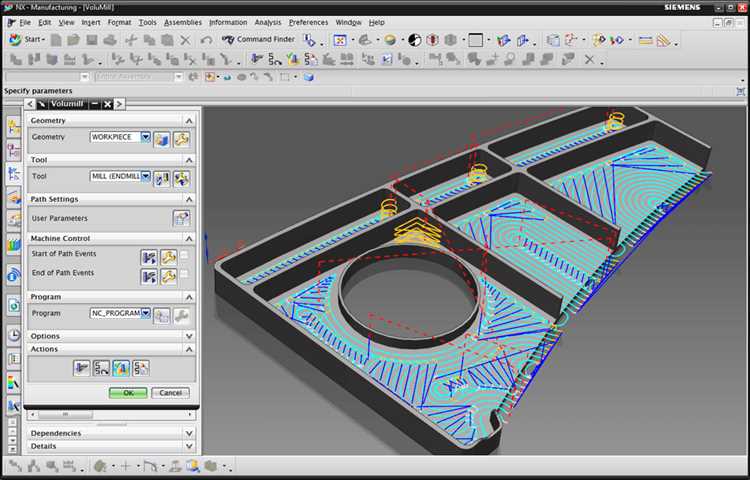

В области CAM заметное внимание уделено ускорению генерации траекторий. Обновлённый движок Volumill теперь позволяет на 20–30% быстрее рассчитывать высокоскоростные стратегии фрезерования, а также более точно учитывать остаточный материал между проходами. Новая система Toolpath Visualization позволяет не только просматривать траекторию, но и анализировать зоны перегрева и нагрузку на инструмент в реальном времени.
Для пользователей PMI появились улучшенные инструменты работы с допусками и обозначениями. Добавлена функция автоматического преобразования 3D-аннотаций в инженерные чертежи с сохранением всех стандартов ISO и ASME. Это ускоряет процесс подготовки производственной документации без потери точности.
NX 1980 также расширяет интеграцию с Teamcenter, включая поддержку распределённой работы с большими сборками. Новый механизм кэширования и частичной загрузки компонентов позволяет инженерам работать с крупными проектами без потери отзывчивости интерфейса. Благодаря этому проектные группы получают доступ к полной модели без необходимости загружать весь объём данных на локальные машины.
Что нового в интерфейсе пользователя и как это влияет на повседневную работу
Siemens NX 1980 получил переработанный Command Ribbon. Инструменты сгруппированы по частоте использования и контексту, что сокращает количество кликов при моделировании. Например, команды работы с поверхностями теперь автоматически отображаются при выборе соответствующих объектов, исключая необходимость ручного поиска в меню.
Добавлена функция «Adaptive UI», анализирующая индивидуальные сценарии работы и предлагающая наиболее используемые команды. Это особенно полезно в сложных сборках и при разработке пресс-форм, где требуемые операции повторяются регулярно, но ранее были распределены по разным вкладкам.
Окно предварительного просмотра стало интерактивным: теперь изменения в параметрах можно видеть до их применения, без подтверждения команды. Это снижает количество итераций при настройке сложных элементов, например, при создании параметрических вырезов в твердых телах.
Оптимизирован механизм работы с многомониторными конфигурациями. Панели команд и дерево построения теперь можно фиксировать на отдельных экранах без потери синхронизации. Это повышает производительность в мультиоконных проектах и снижает визуальную загруженность основного окна.
Улучшена навигация по модели: колесо мыши теперь управляет не только масштабом, но и скоростью перемещения камеры, учитывая плотность объектов в сцене. Это делает работу в сборках с сотнями деталей менее утомительной.
Контекстные подсказки стали более информативными. При наведении курсора на команду отображается не только её назначение, но и краткий алгоритм применения с визуальной миниатюрой. Это экономит время при обучении новым функциям и ускоряет внедрение обновлений в рабочие процессы.
Как использовать обновлённый модуль моделирования деталей для ускорения проектирования
В версии Siemens NX 1980 модуль моделирования деталей получил переработанный интерфейс и расширенные инструменты параметрического управления. Основное преимущество – внедрение функции Adaptive UI, автоматически предлагающей команды на основе пользовательского поведения. Это сокращает количество кликов на 15–20% при типовом моделировании корпусных деталей.
Ускорено создание эскизов: система теперь распознаёт повторяющиеся элементы и предлагает шаблоны на основе ранее построенных геометрий. При построении базовой формы можно использовать экспресс-фичи – предустановленные элементы, вставляемые одним действием без открытия диалогов.
Оптимизирована работа с массивами. Новый алгоритм генерации массивов позволяет изменять количество экземпляров и шаг между ними в реальном времени с визуальной привязкой к габаритам детали. Это особенно полезно при проектировании крепёжных элементов и вентиляционных отверстий.
В модуле реализована прямая манипуляция геометрией с помощью функции Direct Modeling+. Перемещение, масштабирование и редактирование элементов осуществляется без перехода в отдельные режимы. Это даёт прирост производительности при доработке импортированных тел без истории построения.
Для контроля над изменениями введён инструмент Design History Tracker, позволяющий отслеживать ключевые шаги моделирования и быстро возвращаться к нужному состоянию. Поддерживается фильтрация по типу операции – выдавливание, вырез, скругление и т.д.
Использование новых параметрических выражений стало удобнее благодаря синтаксическому автодополнению и поддержке пользовательских функций. Это даёт возможность создавать взаимосвязанные размеры и автоматизировать построение сложных профилей с учётом зависимостей между элементами.
Изменения в работе со сборками: что стоит учитывать при переходе на NX 1980
В версии NX 1980 внедрена улучшенная архитектура управления сборками, основанная на принципах модулярного подхода и ассоциативных связей. Основное изменение – переработанная логика обработки межкомпонентных зависимостей, что снижает риск возникновения циклических ссылок при редактировании.
Функция Component Group Enhancements позволяет гибко управлять логической структурой узлов, обеспечивая быстрый доступ к отдельным подсистемам и повышая читаемость крупногабаритных сборок. При переходе важно обновить пользовательские шаблоны, иначе новые группы могут некорректно отображаться или не применяться при генерации BOM-отчетов.
Новая опция Light-Weight Representation по умолчанию активна для всех сборок, что ускоряет загрузку, но требует дополнительной проверки поведения PMI и анализов в контексте. Рекомендуется пересмотреть настройки уровня детализации для отдельных конфигураций, особенно при использовании Teamcenter.
Улучшения в Assembly Constraints включают пересмотренную систему Degrees of Freedom и автоматическое уведомление при избыточности ограничений. Это требует пересмотра ранее сохранённых шаблонов сопряжений, чтобы избежать конфликтов при открытии в NX 1980.

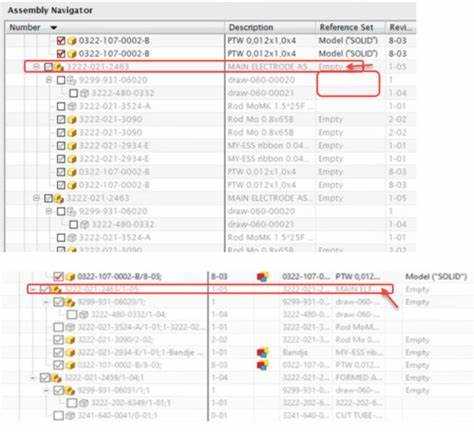

Обновлённый интерфейс Assembly Navigator теперь поддерживает drag-and-drop с возможностью динамической переорганизации компонентов. При миграции проектов убедитесь, что включена поддержка сохранения новой иерархии в PDM-системе, иначе изменения могут не отразиться при синхронизации.
Для корректной миграции рекомендуется использовать утилиту Assembly Migration Assistant, встроенную в NX 1980, позволяющую автоматически адаптировать устаревшие зависимости и обновить пути к файлам без потери ссылочной целостности.
Обновления в системе управляющих программ для ЧПУ: что изменилось для CAM-инженеров
В версии Siemens NX 1980 система генерации управляющих программ (UG) для станков с ЧПУ получила значимые улучшения, направленные на повышение точности, скорости вычислений и адаптивности под современные производственные требования.
Ключевым нововведением стало расширение функционала модулей адаптивной обработки. Появился новый алгоритм Adaptive Roughing 2.0, обеспечивающий сокращение времени черновой обработки до 25% за счёт более плотной траектории инструмента и динамического контроля нагрузки.
Обновлён механизм постпроцессирования: теперь поддерживается генерация G-кода с учётом калибровки конкретных машинных кинематик. Добавлена возможность предварительного анализа обратной кинематики, что снижает вероятность коллизий при сложной 5-осевой обработке.
Для автоматизации повторяющихся операций реализованы улучшенные шаблоны CAM-процессов. Пользователи могут задавать логические условия выбора стратегий в зависимости от геометрии детали, что особенно полезно при серийном производстве с переменными параметрами.
Система контроля качества UG теперь может автоматически интегрировать результаты машинного зондирования. Это позволяет корректировать последующие операции в пределах одного сеанса CAM-планирования без необходимости ручной корректировки траекторий.
Также внедрён новый формат экспортируемых управляющих файлов – NX Toolpath Archive, поддерживающий хранение полной информации о траекториях, стратегиях, инструментах и параметрах технологии. Это упрощает передачу проектов между инженерами и отделами.
Для CAM-инженеров рекомендуется:
- Переобучить постпроцессоры с учётом новой кинематики;
- Актуализировать шаблоны для поддержки логических условий обработки;
- Тестировать новые стратегии Adaptive Roughing на сложных заготовках;
- Внедрить Toolpath Archive в корпоративные регламенты хранения данных.
Новые возможности в синхронной технологии и как их применять в правках импортированных моделей
В версии Siemens NX 1980 синхронная технология получила значимые обновления, направленные на упрощение работы с импортированной геометрией и ускорение процессов редактирования. Особое внимание уделено улучшению распознавания элементов, управлению зависимостями и расширению инструментов прямого редактирования.
- Автоматическое распознавание граничных условий
При импорте моделей система автоматически идентифицирует такие элементы, как отверстия, вырезы, фаски и радиусы. Это позволяет применять к ним стандартные операции редактирования без предварительной ручной подготовки модели. - Расширенный инструмент «Move Face»
Добавлена возможность одновременного смещения нескольких поверхностей с учетом их взаимного расположения. Это особенно полезно при изменении размеров отверстий или выступов на телах с несколькими касательными или сопряжёнными поверхностями. - Новая функция «Face Finder»
Позволяет быстро находить геометрически схожие грани на сложной модели. Это снижает время на многократное ручное выделение и упрощает массовые правки импортированных компонентов. - Связанные перемещения
Система теперь автоматически предлагает создание взаимозависимых перемещений при изменении элементов, связанных логикой конструкции. Например, перемещение паза вызывает синхронное смещение всех прилегающих ребер, если активирован режим ассоциативного редактирования. - Улучшенный контроль топологии
При редактировании геометрии появилась возможность временно блокировать отдельные грани, предотвращая их деформацию при выполнении операций над соседними элементами. Это особенно полезно при локальных правках, не затрагивающих всю модель.
- Импортируйте модель в Parasolid, STEP или IGES, активируйте синхронный режим.
- Используйте «Face Finder» для автоматического поиска и выделения нужных граней.
- Примените «Move Face» с включённой опцией поддержания сопряжения, чтобы сохранить плавные переходы между поверхностями.
- Задействуйте «Lock Faces» для изоляции неучаствующих в правке участков модели.
- Проверьте модель на наличие геометрических ошибок с помощью встроенного верификатора топологии.
Эти функции значительно сокращают цикл доработки импортированных деталей, особенно в случаях, когда отсутствует доступ к исходному параметрическому дереву построения. Они позволяют вносить изменения, не нарушая общую структуру модели, и повышают эффективность работы в мульти-CAD среде.
Какие улучшения внесены в среду моделирования поверхностей и как ими воспользоваться
В новой версии добавлены усовершенствованные инструменты для работы с искосящими и подрезанными поверхностями, что значительно облегчает процесс создания переходных форм. Новые алгоритмы позволяют автоматизировать процессы сглаживания и приведения поверхности к нужной геометрии, исключая необходимость ручной корректировки.
Гибкость в моделировании теперь стала доступна благодаря улучшенной системе определения граничных условий. Для более точного контроля за кривизной и угловыми изменениями предусмотрены новые режимы, которые позволяют взаимодействовать с ограничениями поверхности на разных этапах работы, не нарушая существующую геометрию.
Кроме того, была внедрена система интерактивной корректировки формы, позволяющая мгновенно видеть изменения на модели при перемещении точек или кривых. Это особенно полезно при работе с высокоорганизованными и сложными поверхностями, где изменение одной точки может привести к значительным изменениям в структуре всей модели.
Для более точной работы с поверхностями добавлен инструмент автоматической проверки и улучшения качества поверхности, который позволяет определять и устранять дефекты, такие как кручение или изломы, в реальном времени. Это снижает количество ошибок и делает процесс моделирования более предсказуемым.
Для ускорения процесса моделирования теперь можно использовать новые предустановки для часто применяемых операций. Это позволяет пользователям ускорить настройку рабочих процессов, если им часто нужно повторять однотипные операции с поверхностями. В настройках предусмотрены быстрые кнопки для применения стандартных операций, таких как выравнивание или проектирование, что снижает количество кликов и времени на настройку.
Для эффективного использования этих возможностей рекомендуется на первых этапах работы с новыми функциями провести краткое обучение по интерфейсу, чтобы научиться использовать все новые инструменты и максимально использовать их преимущества для ускорения рабочего процесса.
Вопрос-ответ:
Какие новые возможности в Siemens NX 1980 помогут улучшить производительность при проектировании?
В версии Siemens NX 1980 добавлены улучшенные инструменты для автоматизации процессов проектирования, такие как более точные алгоритмы для создания чертежей и улучшенная работа с большими сборками. Это позволяет ускорить создание деталей и сборок, сократить время на изменение и верификацию проектов, а также повысить точность расчетов. Важным нововведением является улучшенная интеграция с облачными сервисами, что позволяет быстрее обмениваться данными и работать в команде.
Как в Siemens NX 1980 улучшена работа с симуляцией и анализом?
Симуляции в NX 1980 теперь имеют более высокую точность, что улучшает возможность предсказания поведения материалов в разных условиях. В новой версии улучшены функции термодинамического и структурного анализа, а также появилась возможность работать с более сложными материалами и моделями. Это позволяет инженерам быстрее оценивать поведение изделий и устранять потенциальные проблемы на ранних стадиях разработки.
В чем заключаются изменения в интерфейсе Siemens NX 1980?
Интерфейс Siemens NX 1980 стал более интуитивно понятным и удобным для пользователей. В новой версии улучшена навигация, а также добавлены новые панели инструментов для быстрого доступа к наиболее часто используемым функциям. Это позволяет пользователям быстрее ориентироваться в программе и сосредоточиться на проектировании, а не на поиске нужных инструментов.
Какие улучшения были внесены в Siemens NX 1980 для работы с аддитивными технологиями?
NX 1980 предлагает усовершенствованные функции для работы с 3D-печатью, включая новые возможности для оптимизации моделей под аддитивное производство. Программа теперь может автоматически корректировать геометрию деталей, чтобы они лучше соответствовали процессам печати, и предсказывать возможные дефекты, такие как деформации. Это упрощает подготовку моделей для аддитивного производства и повышает их качество.
Какие изменения в Siemens NX 1980 касаются взаимодействия с другими CAD-системами?
В Siemens NX 1980 значительно улучшены возможности для импорта и экспорта данных между различными CAD-системами. Программа теперь поддерживает больше форматов файлов, что позволяет проще интегрировать данные из других программ. Это особенно полезно для компаний, работающих с несколькими системами, так как позволяет избегать проблем с совместимостью и значительно ускоряет процесс обмена проектной документацией.
