Карбюратор скутера Yamaha Mint – один из ключевых компонентов топливной системы, напрямую влияющий на стабильность холостого хода, динамику и запуск двигателя. Накопление отложений, засоры жиклёров и износ прокладок – частые причины, по которым требуется его снятие для обслуживания или замены.
Перед началом работ необходимо отключить аккумуляторную батарею, перекрыть подачу топлива и подготовить рабочее место с доступом к правой стороне двигателя. Карбюратор у Yamaha Mint располагается под пластиковым кожухом, который фиксируется винтами под крестовую отвертку. После снятия кожуха открывается доступ к хомутам и тросам газа и воздушной заслонки.
Откручивать карбюратор следует ключом на 10 мм, предварительно ослабив хомуты патрубков. Необходимо аккуратно отсоединить топливный шланг, трубку вакуума и тягу подсоса. При этом важно не допустить повреждения резиновых уплотнителей, особенно на переходнике между карбюратором и впускным коллектором – в случае их износа возможны подсосы воздуха и нестабильная работа двигателя после установки.
Для предотвращения потери мелких деталей рекомендуется использовать магнитный лоток и промаркировать снятые элементы. При повторной установке следует проверить состояние прокладок и жиклёров, а также провести очистку карбюратора с помощью специального аэрозоля или ультразвуковой ванны.
Подготовка инструмента и отключение аккумулятора
Перед демонтажем карбюратора Yamaha Mint необходимо заранее собрать весь необходимый инструмент и обезопасить электросистему скутера.
- Крестовая отвертка №2 – для снятия кожуха воздушного фильтра и панелей обтекателя.
- Гаечные ключи на 8 и 10 мм – для откручивания креплений карбюратора и клемм аккумулятора.
- Тонкие удлинённые пассатижи – для снятия топливных шлангов и хомутов.
- Чистая ветошь – для защиты от попадания пыли и сбора возможных подтеков топлива.
- Небольшая ёмкость – для слива остатков бензина из поплавковой камеры.
Скутер должен стоять на ровной поверхности, на центральной подставке. Работа проводится при полностью остывшем двигателе.
Перед отключением аккумулятора убедитесь, что зажигание выключено. Сначала отсоединяется минусовая клемма (чёрный провод), затем плюсовая (красный). Это предотвращает короткое замыкание и случайную подачу тока на элементы карбюратора, включая электромагнитный клапан.
Отключённый аккумулятор желательно вынуть и убрать в сторону, чтобы избежать случайного контакта с инструментами во время работы в моторном отсеке.
Демонтаж сиденья и кожуха под сиденьем
Для доступа к карбюратору на Yamaha Mint необходимо снять сиденье и пластиковый кожух под ним. Работы проводятся на ровной поверхности при отключённом зажигании и снятом ключе.
Сначала открутите два болта крепления задней части сиденья, расположенные под багажной площадкой. Используйте ключ на 10 мм. Поднимите сиденье вверх и аккуратно отсоедините от передних направляющих, потянув назад. При наличии троса замка – отсоедините его от крюка фиксатора.
Далее приступайте к демонтажу кожуха. Он крепится четырьмя винтами с крестообразным шлицем: два по бокам и два под сиденьем ближе к топливному баку. После снятия винтов, аккуратно подденьте пластиковые фиксаторы по периметру – используйте пластиковую монтажку или тупую отвёртку, чтобы не повредить пластик.
Кожух снимается вверх с лёгким усилием. Следите за проводами, проходящими под ним, чтобы не повредить жгуты электропроводки и крепления реле. При необходимости промаркируйте разъёмы маркером для обратной сборки.
Определение расположения и конструкции карбюратора
Карбюратор на скутере Yamaha Mint расположен под сиденьем, за кожухом воздушного фильтра и непосредственно перед входом в двигатель. Для доступа необходимо снять пластиковую крышку под сиденьем и извлечь воздушный фильтр, после чего откроется вид на корпус карбюратора и шланги, соединяющие его с топливной системой и вакуумной магистралью.

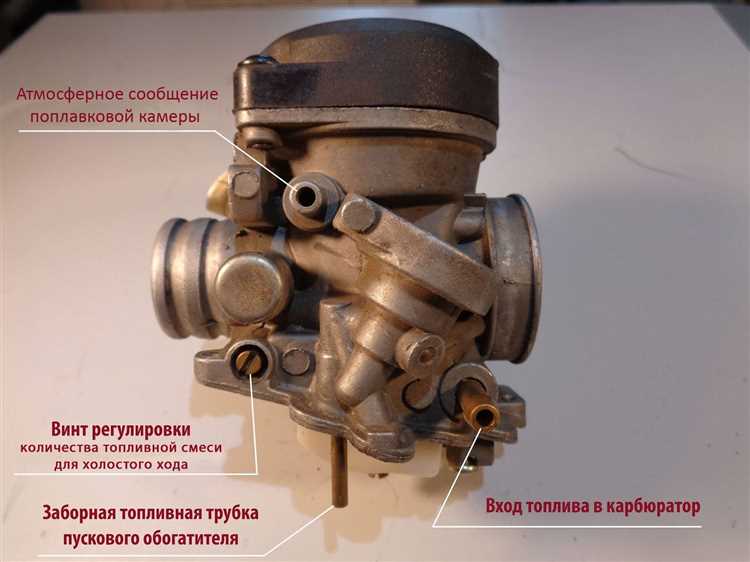

Конструкция карбюратора простая: корпус выполнен из алюминиевого сплава, на верхней части закреплена крышка дроссельной камеры с тросом газа. Сбоку находится винт регулировки холостого хода и винт качества смеси. Снизу – поплавковая камера с дренажным винтом. На карбюраторе предусмотрено автоматическое обогатительное устройство (электронный обогатитель), подключённое к проводке скутера.
Входной патрубок соединяет карбюратор с воздушным фильтром, выпускной – с впускным коллектором двигателя. Обязательно проверь состояние хомутов: подсос воздуха через неплотности вызывает нестабильную работу двигателя.
Перед демонтажем зафиксируй порядок подключения всех шлангов и разъёмов, используя маркировку или фотофиксацию. Это упростит обратную сборку и исключит ошибки подключения.
Отключение топливного шланга и вентиляции бака
Перед отсоединением топливного шланга перекройте подачу топлива. На Yamaha Mint используется вакуумный кран, поэтому достаточно заглушить вакуумный шланг или снять его с патрубка на карбюраторе – подача топлива прекратится автоматически.
Осмотрите топливный шланг на предмет трещин и затвердевания. При наличии повреждений замените его сразу. Ослабьте хомут, удерживающий шланг на штуцере карбюратора, сдвиньте его в сторону и аккуратно стяните шланг, удерживая основание патрубка рукой, чтобы избежать повреждения.
При отсоединении возможен остаточный слив топлива. Подставьте емкость и держите ветошь под рукой. Избегайте попадания бензина на горячие поверхности и электропроводку.
Шланг вентиляции бака идёт от верхней части бензобака и крепится к корпусу скутера. Найдите его выход – чаще всего он заканчивается у нижней части рамы. Проверьте проходимость: продуйте его вручную. Забитый шланг нарушает подачу топлива, вызывая перебои в работе двигателя.
После отключения топливной магистрали и вентиляции убедитесь, что все шланги маркированы или сфотографированы для последующей корректной установки.
Снятие троса газа и электроподогрева
Перед демонтажем троса газа необходимо обеспечить доступ к верхней части карбюратора. Снимите крышку с помощью отвертки, выкрутив два винта. Осторожно извлеките пружину и заслонку с прикреплённым тросом.
Освободите трос из направляющей в крышке карбюратора. Для этого оттяните пружину вниз и выведите конец троса из прорези в заслонке. Убедитесь, что трос не зажат и не имеет перегибов. Затем отцепите трос от ручки газа – открутите крепёж на корпусе руля и аккуратно вытяните трос.
Электроподогрев крепится к карбюратору резьбовым соединением. Отсоедините разъём питания от проводки скутера. С помощью ключа на 17 выкрутите корпус электроподогрева, удерживая основание, чтобы не повредить резьбу. Извлеките элемент, избегая перекоса, чтобы не повредить посадочное гнездо.
После снятия проверьте трос на наличие изломов и износа рубашки. Электроподогрев следует проверить мультиметром – сопротивление должно быть в пределах 5–10 Ом. Все снятые элементы лучше промаркировать для последующей сборки.
Отсоединение карбюратора от впускного коллектора
Для отсоединения карбюратора от впускного коллектора на скутере Yamaha Mint необходимо выполнить несколько последовательных шагов. Начните с отключения аккумулятора для предотвращения случайных замыканий и коротких замыканий. Далее, необходимо снять воздуховод, который может быть прикреплён с помощью хомутов. Используйте отвертку для ослабления креплений и аккуратно снимите воздуховод, не повреждая его.
Следующий шаг – откручивание крепёжных болтов, которые соединяют карбюратор с впускным коллектором. Обычно их два или три, расположенных по бокам карбюратора. Применяйте подходящий инструмент, чтобы не сорвать резьбу. После того как болты будут откручены, осторожно начните отсоединять карбюратор от коллектора, постепенно поднимая его вверх. Будьте внимательны, чтобы не повредить резиновые уплотнители или другие элементы, которые могут остаться на месте.
Особое внимание уделите трубке для подачи топлива, которая также может быть соединена с карбюратором. Отсоедините её, осторожно потянув за хомут, который удерживает трубку на месте. Важно помнить, что в процессе отсоединения топлива может оставаться в трубке, поэтому подготовьте емкость для его сбора, чтобы избежать загрязнения и утечек.
После выполнения всех этих шагов карбюратор будет полностью отсоединён от впускного коллектора. Проверьте состояние всех уплотнителей и трубок, чтобы убедиться, что они не повреждены. Это поможет избежать проблем при установке нового или отремонтированного карбюратора.
Осмотр уплотнителей и очистка места установки
После снятия карбюратора с скутера Yamaha Mint важно тщательно осмотреть уплотнители и очистить место их установки, чтобы избежать утечек воздуха и топлива, которые могут повлиять на работу двигателя.
Осмотр уплотнителей начинается с проверки состояния резинок и прокладок. Убедитесь, что на них нет трещин, износа или других повреждений. Особое внимание уделите уплотнителям между карбюратором и впускным коллектором, а также между карбюратором и воздушным фильтром. Если уплотнители потеряли эластичность, их необходимо заменить, чтобы избежать пропусков воздуха и неустойчивой работы мотора.
При осмотре уплотнителей проверьте их посадочные места. Если на поверхностях видны следы старого топлива или масла, это может указывать на неравномерную работу двигателя. В таком случае, стоит заменить уплотнители сразу, так как их повреждения напрямую влияют на точность смешивания топливной смеси.
Очистка места установки включает удаление загрязнений с карбюратора и окружающих его частей. Используйте мягкую щетку или тряпку, чтобы аккуратно удалить пыль, грязь и остатки старого топлива с поверхности карбюратора и впускного коллектора. Это предотвратит попадание частиц в систему подачи топлива и улучшит качество работы двигателя.
Для очистки используйте специальные средства для очистки карбюраторов, которые не повреждают резиновые и пластиковые детали. Важно избегать попадания агрессивных химикатов на резинки и пластиковые элементы, чтобы не вызвать их повреждение.
После того как место установки будет очищено, установите карбюратор обратно, проверив, чтобы все уплотнители сидели на своих местах. Применяйте умеренные усилия при затягивании креплений, чтобы не повредить карбюратор или его элементы.
Вопрос-ответ:
Как снять карбюратор с скутера Yamaha Mint?
Для снятия карбюратора с Yamaha Mint, начните с отключения аккумулятора, чтобы избежать короткого замыкания. Затем отсоедините топливный шланг, осторожно снимите воздушный фильтр и открутите крепления карбюратора. После этого аккуратно извлеките его, не повредив остальные детали.
Нужны ли специальные инструменты для снятия карбюратора с скутера Yamaha Mint?
Для снятия карбюратора с Yamaha Mint понадобятся стандартные инструменты, такие как ключи и отвертки. Особое внимание стоит уделить моменту отсоединения топливного шланга и креплений, где могут понадобиться маленькие отвертки или головки с маленьким размером. Специальных инструментов для этой операции не требуется, но аккуратность в процессе важна.
Как правильно отключить топливный шланг при снятии карбюратора?
При отключении топливного шланга лучше всего использовать специальные зажимы, чтобы предотвратить утечку топлива. Прежде чем отсоединить шланг, позаботьтесь о том, чтобы двигатель был холодным, а аккумулятор отключен. Аккуратно снимите шланг с карбюратора, чтобы минимизировать возможные проливы топлива.
Какие возможные проблемы могут возникнуть при снятии карбюратора с Yamaha Mint?
Основные проблемы могут возникнуть, если крепления карбюратора сильно заржавели или затянуты. В таком случае стоит использовать проникающую смазку для облегчения откручивания. Еще одна частая проблема – повреждение топливного шланга при его снятии. Чтобы избежать этого, важно работать аккуратно и осторожно.
Нужно ли регулировать карбюратор после его снятия и установки обратно?
После установки карбюратора обратно на скутер, рекомендуется проверить настройки, такие как смесь воздуха и топлива, а также положение дроссельной заслонки. Если скутер плохо заводится или не работает стабильно, возможно, потребуется провести настройку карбюратора, чтобы вернуть его в рабочее состояние.
Как снять карбюратор со скутера Yamaha Mint?
Для того чтобы снять карбюратор с скутера Yamaha Mint, необходимо выполнить несколько шагов. Сначала выключите зажигание и отсоедините аккумулятор. Затем снимите сиденье и боковую панель, чтобы получить доступ к карбюратору. После этого открутите винты, которые крепят карбюратор к корпусу двигателя. Освободите топливные и воздушные шланги, аккуратно отсоединив их, чтобы избежать повреждения. Важно внимательно запомнить расположение всех элементов, чтобы при установке нового или отремонтированного карбюратора не возникло проблем. Если вы не уверены в своих силах, лучше обратиться к специалисту для корректного выполнения работы.
