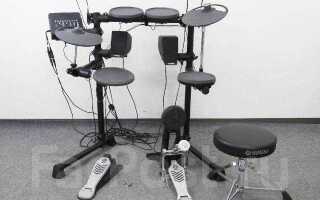

Сборка электронной барабанной установки Yamaha требует точного подхода к каждому элементу: от установки стоек до подключения модуля звукового процессора. Независимо от модели – DTX402K, DTX6K3-X или любой другой – последовательность действий во многом схожа. Ошибки на этапе сборки могут повлиять на чувствительность пэдов, устойчивость рамы и корректность отклика модулей.
Перед началом убедитесь, что в комплект входят все основные компоненты: рама (rack), пэды ударных и тарелок, педаль бас-барабана, педаль hi-hat, модуль управления, силовые и аудиокабели. Для моделей DTX серии чаще всего используются рамы типа RS502 или RS6, предусматривающие вертикальную стойку и перекладины с регулируемыми держателями. Необходимо обеспечить ровную поверхность для установки и сразу выделить зону для кабель-менеджмента.
Монтаж начинается с установки центральной опоры рамы, далее – боковые перекладины и держатели пэдов. Каждый зажим должен быть зафиксирован с усилием, исключающим смещение при игре. Ударные пэды монтируются по стандартной схеме: слева – малый барабан (snare), далее томы, справа – бас-барабан и тарелки. Не устанавливайте пэды слишком близко друг к другу – это снижает комфорт и может повредить триггеры при ударе.
Особое внимание уделите соединению кабелей с модулем. Следуйте маркировке: «Tom1», «Crash», «Kick» – она всегда указана на кабелях и входах модуля. Кабели не должны висеть в натянутом положении. После подключения – включите модуль, проверьте чувствительность пэдов и, при необходимости, проведите калибровку с помощью встроенного меню. Рекомендуется сохранить собственный пресет, особенно если вы адаптировали уровни чувствительности под себя.
Выбор подходящего места для установки электронной ударной установки
Расположение электронной барабанной установки Yamaha напрямую влияет на удобство игры, уровень шума и сохранность оборудования. Основное требование – ровное, виброустойчивое покрытие. Идеально подходит плотный ламинат или деревянный пол с противоскользящим ковриком. Бетон требует демпфирующей подложки для снижения передачи вибраций на перекрытия.
Оптимальная площадь – не менее 2×2 метра. Этого достаточно для размещения стоек, модуля, педалей и комфортной посадки. Учитывайте, что некоторые модели Yamaha, например DTX6K3-X, требуют дополнительного пространства для монтажа большого числа пэдов и педали хай-хэта с направляющей.
Минимальное расстояние от стены – 20 см, чтобы исключить контакт стоек с поверхностью при активной игре. Установка в углу снижает распространение низкочастотных вибраций, но может ухудшить акустический отклик мониторов. В таком случае рекомендуется использовать акустическую пену за установкой.
Желателен доступ к розетке с заземлением в пределах 1 метра от модуля. Не рекомендуется использовать удлинители низкого качества – они могут вызывать помехи и нестабильную работу блока питания. Провода фиксируются липучками к стойке, чтобы избежать перегибов и случайных отключений.
Освещение – рассеянное, без прямых источников света в зоне дисплея модуля. Это снижает нагрузку на глаза и предотвращает блики на экране. Вентиляция должна обеспечивать стабильную температуру в пределах 18–25 °C без резких перепадов, особенно вблизи окон или батарей отопления.
Допустимый уровень влажности – от 40 до 60%. Повышенная влажность ускоряет коррозию металлических компонентов и снижает чувствительность пэдов. В сухом помещении необходим увлажнитель воздуха для сохранения рабочих характеристик сенсоров.
Проверка комплектации и целостности упаковки
После получения коробки проверьте наличие заводской пломбы Yamaha и отсутствие повреждений внешней упаковки. Вскройте коробку аккуратно, не повреждая внутренние защитные элементы.
В комплект должны входить: барабанный модуль (например, DTX502), пэды ударной установки (бочка, малый барабан, томы), тарелки (hi-hat, crash, ride), педаль бас-барабана, стойка или рама, монтажные кронштейны, кабельная змея, блок питания, палочки, инструкция и гарантийный талон. Убедитесь, что каждый элемент упакован в индивидуальный защитный пакет или обёрнут в поролон.
Осмотрите пэды на наличие вмятин, трещин и царапин. Проверьте плотность соединений кабельной змеи и наличие маркировки на концах проводов. Педаль бас-барабана не должна иметь люфтов или механических повреждений. Убедитесь, что в блоке питания нет запаха гари или следов нагрева.
Если отсутствует хотя бы один компонент или обнаружены повреждения, незамедлительно зафиксируйте это на фото и свяжитесь с продавцом для оформления акта несоответствия. Не приступайте к сборке до выяснения всех обстоятельств.
Сборка стоек и креплений по инструкции Yamaha
Перед началом сборки подготовьте все элементы: стойки (например, RS502), держатели томов, зажимы, ключи и шестигранники. Yamaha маркирует стойки и крепления с завода – ориентируйтесь по меткам на трубах и зажимах.
- Разложите стойки на ровной поверхности. Убедитесь, что каждая труба установлена на минимальной высоте перед фиксацией – это упростит дальнейшую настройку.
- Начните с центральной горизонтальной перекладины. Зафиксируйте её между двумя вертикальными стойками, ориентируясь по схеме в инструкции. Все зажимы должны быть затянуты до упора, но без чрезмерного усилия.
- Установите держатели для пэдов: сначала для малого барабана (обычно он монтируется спереди и ниже других), затем для томов. Расстояния между ними регулируются с помощью поворотных шарниров.

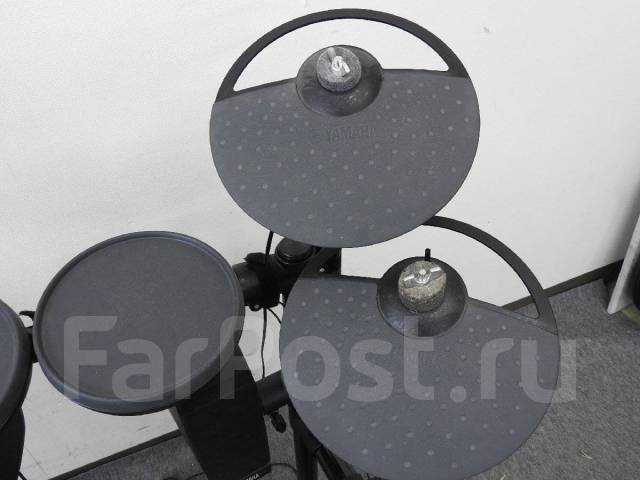

- Крепления хай-хэта и тарелок монтируются на крайние секции перекладины. Убедитесь, что резиновые прокладки и шайбы стоят в нужной последовательности – это влияет на чувствительность датчиков.
- Если используется педальный модуль KP100, установите его отдельно, закрепив на нескользящей поверхности. Не соединяйте с основной рамой – так снижается вибрация.
- Избегайте перекоса труб – используйте строительный уровень при сборке рамы.
- Все провода прокладывайте после окончательной фиксации стоек, чтобы избежать передавливания.
- Не используйте сторонние крепления – они могут повредить конструкцию или повлиять на стабильность системы.
Подключение пэдов к модулю управления
Каждый пэд электронной барабанной установки Yamaha подключается к модулю управления с помощью TRS-кабеля (джек 6.3 мм стерео). Разъемы на модуле подписаны согласно предназначению: SNARE, TOM1, TOM2, TOM3, KICK, HI-HAT, CRASH, RIDE. Используйте только качественные экранированные кабели, чтобы избежать помех и ложных срабатываний.
Перед подключением отключите питание модуля. Подключение под напряжением может вызвать ошибки и некорректную калибровку чувствительности. Вставляйте кабель до упора, иначе модуль не распознает пэд. Для комбинированных пэдов с несколькими зонами (например, трехзонный Crash) необходимо подключение через соответствующий вход с поддержкой многозонности.
Хай-хэт пэд и контроллер подключаются отдельно. Контроллер (HH CTRL) подключается к соответствующему входу и управляет положением педали. Подключение пэда хай-хэта выполняется в разъем HI-HAT. Для моделей с двойным триггером обязательно используйте TRS-кабель, иначе распознается только одна зона удара.
После подключения всех пэдов включите модуль и перейдите в режим настройки триггеров. Убедитесь, что каждый пэд корректно распознается и реагирует на удары. При необходимости отрегулируйте чувствительность и порог срабатывания в меню модуля.

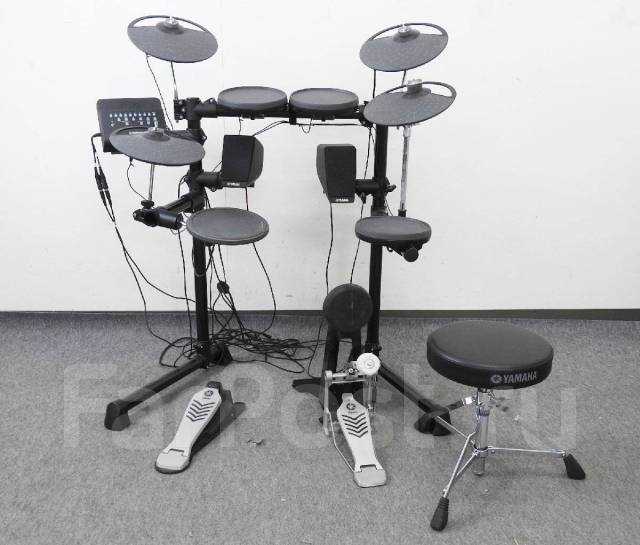

Настройка педалей бас-барабана и хай-хэта

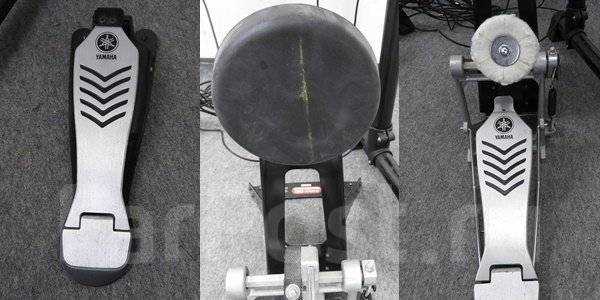

Педаль бас-барабана должна быть надежно закреплена на платформе, чтобы исключить её смещение во время игры. Используйте фиксаторы или ленты Velcro, если установка проводится на скользком полу. Расстояние между колотушкой и пэдом выставляется так, чтобы обеспечить оптимальную отдачу – около 3–5 см. Угол наклона платформы регулируется в зависимости от техники: для игры «хил-даун» угол меньше, для «хил-ап» – больше. Жёсткость пружины настраивается по ощущению, но в пределах, при которых педаль возвращается в исходное положение без задержек.
Педаль хай-хэта подключается к контроллеру через вход HH CTRL. Перед фиксацией проверьте длину кабеля и расположение относительно стойки. При настройке важна чувствительность открытия и закрытия – параметр Hi-Hat Pedal Sensitivity в модуле должен быть откалиброван под конкретную модель педали. Для правильной работы контроллера важно, чтобы платформа педали имела чёткий ход вверх-вниз без люфта. Установите начальную точку срабатывания в положении, когда тарелки почти соприкасаются, и протестируйте плавность перехода между открытым и закрытым положением.
После механической настройки откройте модуль и активируйте функцию калибровки хай-хэта. Зажмите педаль до конца, удерживайте в течение 2–3 секунд и сохраните значение. Повторите с полностью открытым положением. Это обеспечит корректное считывание положения педали при игре.
Подключение блока питания и первого включения
Используйте оригинальный адаптер Yamaha PA-130 или совместимый по характеристикам (12 В, 1,5 А, центр – положительный). Подключите адаптер в разъем DC IN на задней панели звукового модуля. Убедитесь, что штекер надежно зафиксирован, люфт недопустим.
Подключите адаптер в сетевую розетку с заземлением. Не используйте удлинители сомнительного качества или нестабильные источники питания, чтобы избежать скачков напряжения. Проверка стабильности тока – обязательна при использовании в студийной сети с нагрузкой.
Перед первым включением убедитесь, что все кабели от пэдов подключены к соответствующим входам: Snare, Tom1, Tom2, Kick и т.д. Вставьте наушники или подключите мониторинг к выходу PHONES, чтобы сразу проконтролировать звук.
Нажмите кнопку POWER и удерживайте до появления индикации на дисплее. Если индикатор не загорелся – проверьте напряжение в розетке и целостность адаптера. После включения проверьте реакцию каждого пэда по индикатору срабатывания на экране. Несрабатывающий элемент – сигнал о возможной ошибке подключения.
Проверка звука и базовая калибровка чувствительности пэдов
После сборки установки подключите каждый пэд к соответствующему входу на модуле. Включите модуль и выберите пресетный набор, например, «Standard Kit». Ударьте по каждому пэду с разной силой и убедитесь, что звуковой ответ соответствует уровню удара. Если пэд не реагирует или звук слишком тихий, проверьте плотность подключения кабеля и исправность триггера.
Зайдите в меню настройки чувствительности (Trigger Settings) и выберите нужный вход. Для каждого пэда установите значение параметра «Sensitivity» в диапазоне 20–30 – это обеспечивает хороший динамический диапазон для большинства пользователей. При необходимости увеличьте «Gain» для слабого сигнала, но не превышайте 2.5, чтобы избежать искажений.
Параметр «Curve» влияет на зависимость силы удара от громкости. Установите «Linear» для естественного отклика или «Log1»/«Log2» для более резкого отклика. Для пэда малого барабана рекомендуется начать с «Log1» – это даёт чёткую артикуляцию при слабых ударах.
Проверьте срабатывание rimshot и cross-stick, если пэд поддерживает зону обода. Убедитесь, что модуль корректно различает зоны и активирует соответствующие звуки. Если зона обода не реагирует, активируйте опцию «Rim Shot Enable» в меню входа и настройте параметр «Threshold» около значения 20–25 для стабильного срабатывания.
После первичной настройки сыграйте короткий фрагмент с разной динамикой, включая рудименты и слабые ghost-ноты. Слушайте не только громкость, но и натуральность отклика. При необходимости вернитесь в настройки и скорректируйте чувствительность отдельных пэдов. Избегайте слишком высокой чувствительности – это приведёт к случайным срабатываниям при вибрации стоек.
Вопрос-ответ:
Какие инструменты понадобятся для сборки электронной ударной установки Yamaha?
Для сборки вам потребуется шестигранный ключ, который обычно входит в комплект, а также крестовая отвертка. Иногда удобно использовать небольшой гаечный ключ для фиксации стоек. Также желательно иметь под рукой ножницы или канцелярский нож для вскрытия упаковки и аккуратного удаления кабельных стяжек. Все основные крепления сделаны так, чтобы сборка могла быть выполнена без специализированных инструментов. Если комплект новый, большинство деталей уже имеют частичную сборку, что облегчает процесс.
Можно ли установить электронную установку Yamaha в небольшой комнате?
Да, такие установки как Yamaha DTX402K или DTX6K специально рассчитаны на домашнее использование и компактное размещение. Они занимают меньше места по сравнению с акустическими барабанами. При необходимости можно отрегулировать высоту и расстояние между пэдами, чтобы конструкция вписалась в ограниченное пространство. Если в комнате недостаточно звукоизоляции, стоит рассмотреть вариант использования коврика, который уменьшает вибрации и шум при игре.
Насколько сложно подключить модуль к пэдам и педалям?
Подключение не вызывает трудностей — все кабели обычно промаркированы. На концах проводов указаны соответствующие пэды: Snare, Tom1, Kick и т. д. Модуль также имеет такие обозначения, и ошибиться сложно. Главное — не тянуть кабели с усилием и аккуратно вставлять разъёмы. Если провода собраны в один жгут, то разветвление уже соответствует расположению пэдов. Также можно использовать инструкцию со схемой подключения, она обычно есть в бумажном виде и дублируется в PDF на сайте производителя.
Сколько времени занимает сборка установки Yamaha новичком?
В среднем — от 1 до 2 часов. Если вы никогда раньше не собирали ударные, на чтение инструкции и понимание логики креплений уйдет чуть больше времени. Сам процесс сборки не требует специальных навыков: стойки легко собираются, пэды крепятся с помощью винтов, а модуль фиксируется на держателе. Подключение кабелей и финальная проверка также несложные. Главное — не спешить и проверять надёжность соединений.
Есть ли отличия в сборке между моделями Yamaha DTX402K и DTX6K2-X?
Да, отличия есть, но они незначительные с точки зрения пользователя. Модель DTX402K проще по конструкции — у неё более лёгкие стойки и стандартный модуль, поэтому сборка чуть быстрее. DTX6K2-X имеет более продвинутую раму с усиленными соединениями и кевларовыми пэдами, которые требуют более точной регулировки. Также у неё расширенный набор элементов — больше триггеров и продвинутая педаль, которую нужно правильно отбалансировать. В остальном общий принцип сборки у обеих моделей похож.
