Сборка робот-пылесоса Redmond RV R650S – это процесс, который может показаться сложным, но на самом деле он требует лишь точности и внимательности. Прежде чем приступить к сборке, убедитесь, что у вас есть все необходимые детали: основная платформа, щетки, фильтры и аккумулятор. Каждая часть имеет своё предназначение, и важно правильно установить их на соответствующие места для обеспечения корректной работы устройства.
Первым этапом будет подготовка корпуса пылесоса. Для этого откройте коробку и извлеките все элементы. Убедитесь, что на корпусе нет повреждений. Далее установите колесики, которые часто идут в комплекте с пылесосом. Это ключевая деталь, поскольку именно от колес зависит маневренность устройства. Их нужно надежно закрепить в предусмотренных местах, чтобы они не отсоединились в процессе работы.
Следующим шагом является установка боковых щеток. Они обеспечивают качественную очистку углов и труднодоступных мест. Щетки легко устанавливаются, но важно зафиксировать их так, чтобы они вращались свободно и не застревали. После этого можно переходить к установке основного фильтра и размещению аккумулятора. Последнее – это сборка главной щетки, которая отвечает за основную уборку и эффективность устройства в целом.
После того как все элементы собраны, важно провести проверку работы каждого механизма. Включите пылесос и проверьте его движение по полу, работу щеток и сенсоров. Если пылесос не реагирует или работает неправильно, проверьте подключение аккумулятора и правильность установки всех частей. Убедитесь, что фильтры установлены правильно и не препятствуют нормальной циркуляции воздуха.
Подготовка инструментов и деталей для сборки Redmond RV R650S
Перед началом сборки необходимо подготовить полный комплект компонентов и инструменты, подходящие по размеру и типу. Основные детали включают корпус пылесоса, крышку пылесборника, аккумуляторную батарею, двигатель с турбиной, основную щетку, боковые щетки, модуль колёс, модуль навигации, ИК-датчики, плату управления, Wi-Fi-модуль, а также контейнер для пыли с фильтром HEPA.
Для работы потребуется набор прецизионных отверток с насадками PH0 и PH1, пинцет с антистатическим покрытием, пластиковые лопатки для безопасного снятия защелок, мультиметр для проверки контактов и изоляции, а также термопаста для элементов, подверженных перегреву. При пайке необходимо использовать паяльник с тонким жалом (до 0,5 мм), флюс и припой с содержанием олова не ниже 60%.
Перед началом рекомендуется протереть все элементы изопропиловым спиртом, чтобы удалить возможные следы консервационной смазки. Храните детали на антистатическом коврике, чтобы избежать повреждения электроники. Убедитесь, что аккумулятор полностью разряжен перед подключением к плате управления.
Установка основных компонентов: аккумулятор и колесики
Перед установкой аккумулятора убедитесь, что корпус робота очищен от упаковочных материалов. Аккумулятор Redmond RV R650S расположен в задней части корпуса, под крышкой на защелках. Аккуратно отожмите защелки, снимите крышку и вставьте аккумулятор до упора, соблюдая полярность подключения. Разъёмы должны плотно зафиксироваться, люфт недопустим. После установки закройте крышку до щелчка, проверьте фиксацию.
Для монтажа колес необходимо установить корпус на ровную поверхность вверх дном. Каждое колесо фиксируется в индивидуальной нише с пружинным механизмом. Направьте колесо осью в гнездо и вдавите до характерного щелчка. Поверните колесо на 360° – оно должно вращаться свободно и без перекосов. Убедитесь, что пружины корректно амортизируют давление, иначе возможны проблемы с проходимостью.
Заднее балансировочное колесо вставляется в центральное крепление ближе к кромке корпуса. Оно вставляется вертикально и фиксируется легким нажатием. После установки переверните пылесос в рабочее положение и проверьте устойчивость и плавность движения на ровной поверхности. Нарушение центровки колес может повлиять на траекторию движения устройства.
Подключение системы фильтрации и контейнера для пыли
Установите HEPA-фильтр в предназначенное для него гнездо внутри контейнера. Фильтр должен плотно входить в паз, без перекосов. Наличие зазоров снижает эффективность очистки воздуха и может привести к пылеобразованию внутри корпуса.
Моторный фильтр вставляется со стороны всасывающего отверстия. Перед установкой проверьте, чтобы он был сухим и чистым. Загрязнённый фильтр увеличивает нагрузку на двигатель и снижает производительность.
Контейнер для пыли вставляется в отсек пылесборника до характерного щелчка. При этом важно, чтобы нижняя крышка контейнера была плотно закрыта – если зафиксировать её неправильно, робот не начнёт работу.
После установки включите устройство и убедитесь, что на дисплее или в приложении не отображается ошибка, связанная с контейнером или фильтрами. Если ошибка присутствует, извлеките контейнер, перепроверьте положение всех элементов и повторите установку.
Меняйте HEPA-фильтр каждые 3 месяца при регулярной эксплуатации. Моторный фильтр промывайте не реже одного раза в месяц и полностью высушивайте перед повторной установкой. Использование неоригинальных фильтров может привести к снижению ресурса устройства.
Монтаж датчиков и сенсоров навигации
Для точного ориентирования Redmond RV R650S в пространстве необходимо правильно установить три типа навигационных сенсоров: инфракрасные, ультразвуковые и гироскопический модуль. Их некорректный монтаж приведёт к сбоям в маршрутизации и столкновениям с препятствиями.
- Инфракрасные датчики препятствий размещаются по периметру передней панели. Установите каждый модуль в заводские гнёзда, ориентируя линзы строго наружу. При закреплении избегайте перекрытия линз корпусом или клеевыми швами.
- Ультразвуковой сенсор монтируется в центральной части переднего бампера. Убедитесь, что мембрана направлена строго горизонтально. Перед установкой проверьте герметичность и отсутствие заводского брака (трещины, смещение контактной группы).
- Гироскоп устанавливается на основную плату контроллера. Разъём соединяется в порт, обозначенный как «GYR». Жёсткая фиксация обязательна – вибрации нарушают калибровку.
После физической установки выполните программную инициализацию. Подключите пылесос к приложению Redmond и запустите функцию «Проверка сенсоров». При ошибках повторите монтаж соответствующего модуля.
Сборка и подключение щеток для уборки
Модель Redmond RV R650S оснащена двумя боковыми щетками и одной центральной турбощеткой. Все элементы поставляются отдельно и требуют правильной установки перед первым запуском.
Для начала убедитесь, что устройство выключено и отключено от зарядной базы. Переверните пылесос на мягкую поверхность, чтобы не повредить корпус.

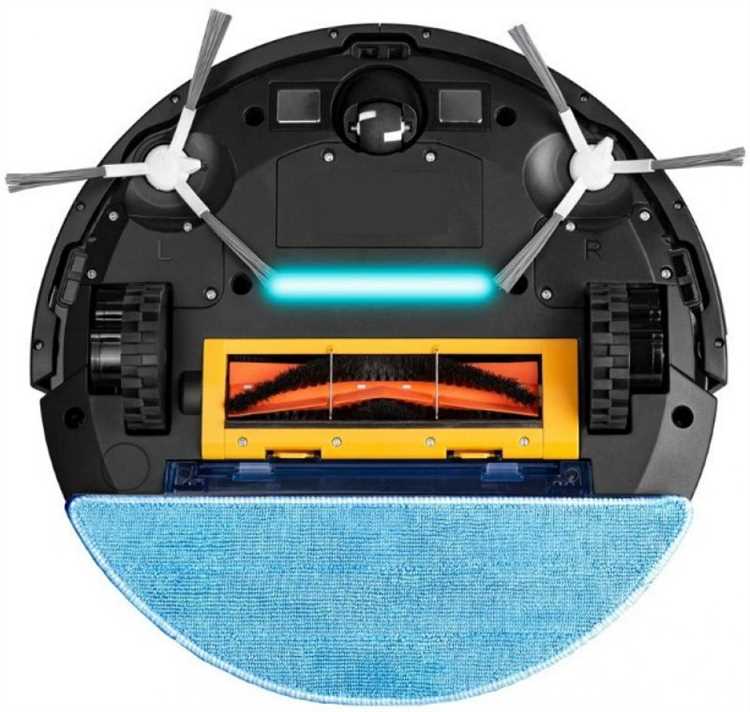

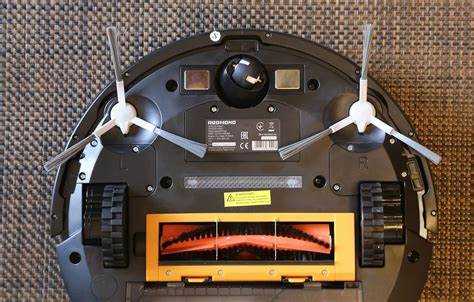

Боковые щетки имеют цветовые обозначения (обычно левая – синяя, правая – красная). Соотнесите цвета с маркировкой на днище пылесоса. Совместите центральное отверстие щетки с валом и нажмите до характерного щелчка. Проверните щетку на 360°, чтобы убедиться в надежной фиксации. Установка без учета цветовой маркировки может повлиять на качество уборки у стен и в углах.
Центральная турбощетка вставляется под крышку основного отсека. Откройте фиксатор, удерживающий рамку турбощетки, поднимите её. Вставьте щетку в паз, совместив посадочные втулки с опорными элементами в корпусе. Закройте рамку до фиксации. При наличии загрязнений на валу – удалите волосы и мусор перед установкой.
После установки всех щеток проверьте их вращение вручную. Люфты или заклинивания недопустимы. Подключите пылесос к питанию и выполните тестовый запуск в режиме локальной уборки, чтобы убедиться в корректной работе узлов.
Тестирование и настройка работы робота пылесоса

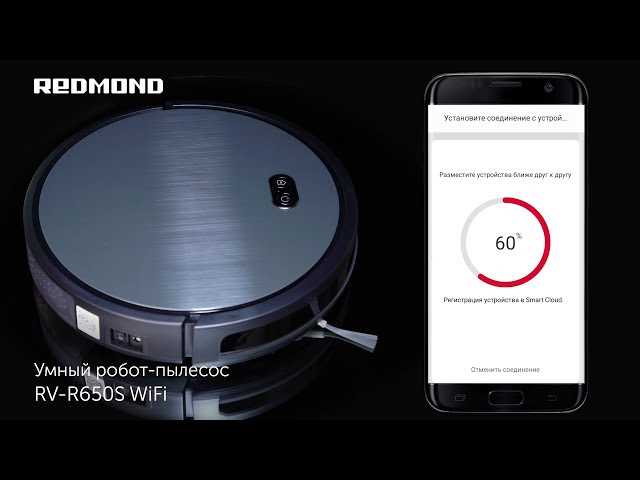

Перед первым запуском убедитесь, что аккумулятор полностью заряжен – индикатор на станции должен светиться зелёным. Минимальное время зарядки – 4 часа. Подключите устройство к приложению Ready for Sky через Wi-Fi 2.4 ГГц, введите данные сети и дождитесь подтверждения соединения.
Для калибровки навигации удалите с пола мелкие предметы и ковры с бахромой. Установите базу в доступном для робота месте, не ближе 0.5 м к стенам и мебели. Запустите пробный цикл в режиме Auto и проследите, как робот определяет границы комнаты. При необходимости скорректируйте расположение базы или добавьте виртуальные стены через приложение.
Проверьте корректность работы датчиков. Если пылесос не реагирует на ступеньки или столкновения, очистите ИК-датчики от пыли мягкой салфеткой. В режиме Spot протестируйте интенсивную уборку на ограниченном участке: робот должен двигаться по спирали, увеличивая радиус. При наличии модулей влажной уборки проверьте равномерность подачи воды – контейнер должен быть заполнен, форсунки не забиты.
Настройте расписание: в приложении выберите дни, время и режим уборки. Для работы по расписанию робот должен оставаться на базе с доступом к сети. При правильной настройке уведомления об окончании цикла и уровне заряда приходят на смартфон. Обновление прошивки доступно через приложение – выполняется только при полной зарядке и стабильной сети.
