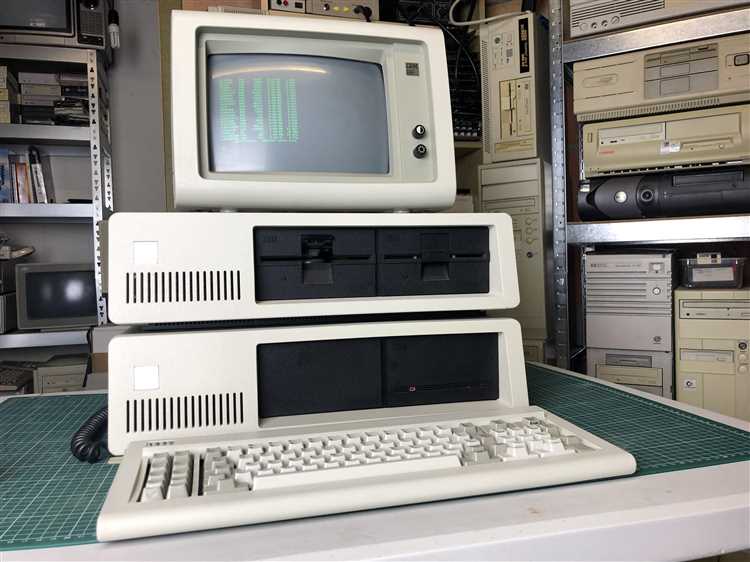

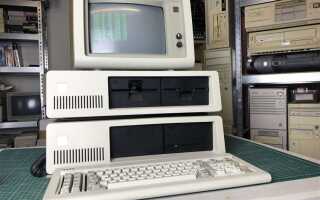

Первый персональный компьютер IBM PC 5150 был представлен в 1981 году и заложил фундамент архитектурного стандарта, который получил широкое распространение и оказал влияние на всё последующее развитие отрасли. Его архитектура базировалась на 16-битном микропроцессоре Intel 8088 с тактовой частотой 4,77 МГц, поддерживающем сегментную модель памяти и шину данных шириной 8 бит. Это позволило совместить относительную вычислительную мощность с минимальной стоимостью компонентов.

Ключевым решением, оказавшим стратегическое значение, стало использование открытой архитектуры с документацией, доступной сторонним разработчикам. Это привело к быстрому появлению совместимых компонентов и расширений. Слоты расширения ISA (Industry Standard Architecture) позволяли подключать видеоадаптеры, сетевые карты и контроллеры дисков. Модульный подход обеспечивал гибкость при конфигурации и модернизации системы.

Шинная архитектура, последовательность загрузки, интерфейсы периферии и схема адресации памяти IBM PC определили основы, на которых до сих пор строятся современные ПК. Понимание этих технических решений остаётся актуальным при проектировании низкоуровневого ПО, работе с аппаратурой и создании эмуляторов.

Состав и функции системной шины IBM PC

Системная шина IBM PC первого поколения включает в себя три ключевые подсистемы: адресную, управляющую и шинy данных. Каждая из них выполняет строго определённую роль в передаче информации между процессором, оперативной памятью и периферийными устройствами.

Адресная шина содержит 20 линий, что позволяет адресовать до 1 МБ памяти. Каждая линия передаёт один бит адресной информации, формируемой процессором. Для обращения к периферийным устройствам используется отдельное адресное пространство, отличное от адресов оперативной памяти.

Шина данных состоит из 8 линий и обеспечивает передачу информации между компонентами. При работе с 16-битными устройствами, такими как процессор 80286, дополнительно используется расширение шины данных до 16 бит, реализуемое через специальные расширительные разъёмы (AT-шина).

Управляющая шина содержит сигналы управления чтением и записью, синхронизации, подтверждения обращения, запроса прерывания и прямого доступа к памяти (DMA). Сигнал CLK задаёт тактовую частоту, синхронизируя работу всех компонентов. Сигналы IRQ и DMA управляют приоритетами обмена с устройствами и разгружают процессор от прямого участия в передаче данных.

Стандартная системная шина IBM PC (ISA) работает на частоте 4,77 МГц. Её пропускная способность составляет до 2 МБ/с, чего было достаточно для периферии своего времени: видеокарт MDA/CGA, контроллеров накопителей, звуковых и сетевых карт.

При проектировании систем на основе IBM PC важно учитывать ограничения ISA: отсутствие поддержки множественного доступа и слабую защиту от конфликтов адресов и прерываний. Рекомендуется использовать Plug and Play-карты, поддерживающие автоконфигурацию, или переходить на более современные шины (PCI, PCIe) при необходимости высокой пропускной способности.

Принцип работы контроллера клавиатуры 8042

Контроллер клавиатуры 8042 представляет собой программируемый микроконтроллер, изначально основанный на Intel 8042, использующий архитектуру MCS-48. Он отвечает за приём и обработку скан-кодов от клавиатуры, а также передачу соответствующих команд обратно. Устройство подключено к системной шине через порт 60h (данные) и порт 64h (статус/команды), что обеспечивает взаимодействие с CPU без участия ОС.

После подачи питания 8042 выполняет самотест (BAT – Basic Assurance Test), проверяя наличие клавиатуры и корректность линии связи. При успешном завершении передаёт код 0xAA, сигнализируя о готовности. Отсутствие или неисправность клавиатуры обозначается кодом 0xFC.

Ключевой задачей является интерпретация прерываний, вызванных нажатием или отпусканием клавиш. Скан-коды передаются в буфер FIFO контроллера, откуда CPU может считывать их по прерыванию IRQ1. Контроллер обрабатывает как одиночные, так и многобайтовые последовательности (например, расширенные коды E0/E1), обеспечивая совместимость с различными клавиатурами.

8042 способен принимать команды от CPU: управление светодиодами, перезапуск системы, запрет или разрешение приёма данных с клавиатуры. Команда 0xFE инициирует перезагрузку компьютера через аппаратный RESET. Это делает 8042 частью начальной инициализации при запуске системы.

В более поздних реализациях контроллер используется также для обработки сигналов от мыши PS/2, что требует переназначения каналов ввода и дополнительной логики обмена. Однако базовая архитектура остаётся неизменной: приём сигнала, проверка статуса, сохранение в буфер и отправка в CPU.

Рекомендуется при разработке или отладке BIOS учитывать точную реализацию контроллера, так как производители могли использовать клоны или версии с дополнительными функциями. Прямой доступ к портам 60h и 64h требует строгого соблюдения последовательности команд и таймингов, чтобы избежать потери данных или зависания системы.

Роль микросхемы таймера 8253 в архитектуре IBM

Микросхема таймера 8253 – ключевой элемент аппаратного обеспечения ранних моделей персональных компьютеров IBM PC. Она обеспечивает генерацию временных интервалов и синхронизацию операций, требующих точной временной координации. В архитектуре IBM PC таймер 8253 непосредственно взаимодействует с шиной данных и управляющими сигналами центрального процессора, что позволяет реализовать ряд критически важных функций.

Таймер 8253 содержит три независимых 16-битных счетчика, каждый из которых может быть настроен на один из шести режимов работы. В IBM PC используется следующая конфигурация:

  • Канал 0: генерирует прерывание таймера IRQ0 каждые ~55 мс (частота ~18,2 Гц), используется системной функцией BIOS для управления временем и планирования задач;
  • Канал 1: управляет сигналом DRAM Refresh через контроллер DMA (Direct Memory Access), гарантируя периодическое обновление содержимого оперативной памяти;
  • Канал 2: подключён к встроенному динамику и используется для генерации звуков, регулируя частоту сигнала.

Использование таймера 8253 повышает стабильность работы системы за счёт аппаратной реализации прецизионной генерации прерываний и минимизации нагрузки на процессор. При разработке собственных ОС или драйверов рекомендуется использовать канал 0 для высокоточного системного таймера, избегая конфликта с каналом 2, используемым BIOS.

Хотя в более поздних архитектурах таймер 8253 был заменён более функциональными решениями (например, HPET и APIC), в архитектуре IBM PC его роль была фундаментальной для реализации базовой функциональности системы.

Взаимодействие процессора Intel 8088 с периферией

Взаимодействие процессора Intel 8088 с периферией

Поддержка прерываний реализована через контроллер Intel 8259A, подключённый к линиям IRQ. Процессор реагирует на внешние события, передавая управление обработчику прерывания по фиксированному вектору. Аппаратное прерывание с приоритетом обрабатывается быстрее, чем опрос состояния порта, снижая нагрузку на CPU.

Оптимальная организация взаимодействия требует минимизации числа опросов, предпочтения прерываний, а также точного распределения адресного пространства I/O для исключения конфликтов. Корректная инициализация периферии через BIOS-интерфейсы упрощает работу с устройствами в начальной стадии загрузки.

Механизм обращения к оперативной памяти через адресное пространство

Механизм обращения к оперативной памяти через адресное пространство

В архитектуре персонального компьютера IBM доступ к оперативной памяти реализуется через систему адресации, зависящую от режима работы процессора – реального, защищённого или режима Long Mode (x86-64).

  • В реальном режиме (Real Mode) используется 20-битная адресация, обеспечивающая доступ к максимум 1 МБ памяти. Адрес формируется из сегментного и смещённого значений: физический адрес = сегмент * 16 + смещение.
  • В защищённом режиме (Protected Mode) реализуется 32-битная линейная адресация. Процессор использует сегментные регистры для выбора дескрипторов, содержащих базовые адреса сегментов в таблице дескрипторов. Далее применяется страничная трансляция: линейный адрес разбивается на директивы страницы и смещение, после чего трансформируется в физический адрес через таблицы страниц.
  • В 64-битном режиме используется расширенная иерархия страниц (4 уровня: PML4, PDP, PD, PT), обеспечивающая адресацию до 256 ТБ памяти. Сегментация частично игнорируется, акцент делается на страничную трансляцию. Эффективный адрес (48 бит) проходит через цепочку таблиц, преобразуясь в физический.

Прямой доступ к памяти невозможен без прохождения через механизмы управления памятью (MMU). Это исключает пересечения между процессами, защищая их области адресов. Управление доступом осуществляется через атрибуты страниц: доступ на чтение/запись, привилегированный уровень CPL, флаг NX (No Execute).

  1. Для оптимизации производительности используется TLB (Translation Lookaside Buffer) – кэш, хранящий соответствия между виртуальными и физическими адресами.
  2. При переключении задач необходимо обновлять содержимое TLB, что может вызывать накладные расходы. Применяется механизм tagged TLB с использованием ASID (Address Space Identifier).
  3. Операционные системы, совместимые с архитектурой IBM PC, обязаны учитывать структуру страниц и реализовывать алгоритмы управления памятью с учётом многоуровневой трансляции адресов.

Подключение и адресация BIOS в архитектуре IBM PC

В IBM PC BIOS загружается первым при включении компьютера, выполняя POST (Power-On Self Test), после чего передает управление операционной системе. BIOS адресуется через сегмент памяти, который имеет постоянный физический адрес, обычно начиная с 0xFFFF0000 (в старых системах) или в пределах первого мегабайта памяти. Важно, что BIOS располагается в сегменте памяти, который защищен от записи, чтобы обеспечить надежность в процессе загрузки и работы.

Адресация BIOS в памяти организована таким образом, что на начальном этапе загрузки процессор обращается к фиксированному адресу, содержащему инструкцию для запуска POST. После завершения самодиагностики, BIOS предоставляет ядро загрузчика операционной системы или передает управление загрузочной флешке или жесткому диску в зависимости от настроек.

Современные системы могут использовать UEFI вместо традиционного BIOS, однако принцип адресации и взаимодействия с аппаратной частью сохраняется аналогичным образом. UEFI, в отличие от старого BIOS, работает в 32- и 64-битных режимах, позволяя использовать более сложные схемы адресации и обеспечивая гибкость в подключении различных устройств.

Формат и организация видеопамяти CGA и MDA

Видеопамять CGA (Color Graphics Adapter) и MDA (Monochrome Display Adapter) имеют принципиально разные схемы организации и использования, что влияет на их производительность и области применения.

Модель CGA использует 16 КБ видеопамяти, которая делится на два блока по 8 КБ. Эти блоки отвечают за хранение изображения и текстовых данных. Каждый блок управляется независимо, что позволяет отображать графику и текст одновременно, хотя с ограничением на разрешение и количество цветов. В режиме 320×200 пикселей используются 4 цвета, а в режиме 640×200 пикселей — 2 цвета.

Структура памяти CGA выглядит следующим образом:

  • Каждый пиксель представлен 2 битами, что ограничивает количество цветов до 4 в одном кадре.
  • В режиме 320×200 для каждого пикселя отведено 2 бита, в режиме 640×200 – 1 бит на пиксель.
  • Отдельный блок видеопамяти отвечает за текстовый режим, в котором используется символ из 80×25 символов, каждый из которых занимает 2 байта.

Структура памяти MDA:

  • Каждый символ занимает 2 байта, что позволяет хранить информацию о символах и их атрибутах (цвете и яркости).
  • Текстовые данные хранятся в виде строк, где каждая строка состоит из 80 символов.

Основные различия между CGA и MDA в организации видеопамяти сводятся к следующему:

  • CGA предоставляет графический режим с ограниченным количеством цветов и разрешением, что делает его подходящим для простых игр и графических приложений.

Рекомендации для выбора:

  • Для простых графических задач предпочтительнее использовать CGA, так как он поддерживает базовую графику.

Схема обмена данными через контроллер DMA 8237

Схема обмена данными через контроллер DMA 8237

Контроллер DMA 8237 (Direct Memory Access) используется для прямого обмена данными между периферийными устройствами и памятью, минуя центральный процессор. Это существенно ускоряет операции, требующие больших объемов передачи данных, таких как работа с жестким диском или видеокартой.

Контроллер 8237 состоит из четырех каналов, каждый из которых может работать с отдельным устройством или памятью. После получения команды от процессора, контроллер активирует нужный канал, и начинается обмен данными. Для передачи данных используется специализированная шина данных, которая позволяет напрямую взаимодействовать с памятью и устройствами, без вмешательства процессора.

После активации канала DMA, контроллер генерирует сигналы управления, такие как DRQ (Data Request) для запроса передачи данных и DACK (DMA Acknowledge) для подтверждения готовности устройства. В этот момент устройства, подключенные к контроллеру DMA, начинают передавать данные в память или наоборот, в зависимости от типа операции.

Процесс обмена данными через DMA 8237 включает несколько этапов: запрос на передачу данных (DRQ), согласование передачи (DACK), фактическая передача данных, после чего процесс завершается сигналом об окончании передачи (EOP – End of Process). Эти этапы помогают минимизировать участие процессора, что значительно ускоряет работу системы.

Использование DMA 8237 снижает нагрузку на процессор и позволяет ему выполнять другие задачи в то время, как контроллер DMA управляет передачей данных. Это особенно важно для многозадачных систем и высокоскоростных приложений, где каждое увеличение скорости передачи данных критично.

Правильная настройка и управление DMA 8237 важны для обеспечения надежности работы системы. Рекомендуется следить за состоянием каналов, а также за корректностью настроек адресации и режимов работы (например, сингл-трансфер, блок-трансфер или циклический режим), чтобы минимизировать возможные ошибки при обмене данными.

Вопрос-ответ:

Что представляет собой архитектура персонального компьютера IBM?

Архитектура персонального компьютера IBM (иногда называемая архитектурой IBM PC) — это стандарт, разработанный компанией IBM в начале 1980-х годов. Она включала в себя как аппаратные, так и программные компоненты, которые позволили создать универсальный и совместимый с другими системами компьютер. Основные компоненты включают процессор, память, устройства ввода/вывода, а также графику и систему управления. Архитектура IBM PC оказала значительное влияние на индустрию, поскольку её схемы стали основой для многих последующих моделей компьютеров.

Какие компоненты входят в архитектуру персонального компьютера IBM?

Основные компоненты архитектуры персонального компьютера IBM включают в себя несколько ключевых частей: центральный процессор (ЦПУ), который выполняет вычисления и управляет работой системы; оперативную память, предназначенную для хранения данных в процессе работы; устройства ввода/вывода, такие как клавиатура и мышь, а также накопители данных, включая жесткие диски и дисководы. Также важным элементом является видеокарта, которая отвечает за вывод изображения на экран. Эти компоненты связаны через шину данных, которая позволяет им обмениваться информацией.

В чем заключается роль шины данных в архитектуре IBM?

Шина данных — это система проводников, через которые передаются данные между различными компонентами компьютера. В архитектуре IBM шина данных играет важную роль в обеспечении связи между центральным процессором, памятью и другими устройствами ввода/вывода. Она служит каналом для передачи как данных, так и команд, и обеспечивает синхронизацию работы всех частей системы. При этом важно, чтобы пропускная способность шины соответствовала требованиям работы с современными вычислительными задачами, что делает её одним из ключевых элементов при проектировании компьютеров.

Как архитектура IBM PC повлияла на развитие персональных компьютеров?

Архитектура IBM PC стала важным ориентиром для других производителей компьютеров, поскольку она установила стандарты для совместимости и расширяемости. Благодаря открытости архитектуры, другие компании начали создавать совместимые с IBM компьютеры, что способствовало развитию отрасли. Этот стандарт позволил снизить цену на компоненты и улучшить доступность персональных компьютеров для широкого круга пользователей. В дальнейшем, многие современные ПК сохраняют элементы архитектуры IBM, что свидетельствует о её долговечности и влиянии на индустрию информационных технологий.
