Диагностический разъем в автомобиле Suzuki SX4 является важным элементом, который используется для подключения диагностического оборудования и считывания ошибок с бортового компьютера. Он дает доступ к информации о работе систем автомобиля, позволяя быстро выявить неисправности и провести диагностику. Знание точного расположения этого разъема ускоряет процесс обслуживания автомобиля, особенно в экстренных ситуациях.
Для Suzuki SX4 диагностический разъем OBD-II находится под панелью приборов, с правой стороны от рулевой колонки. Чтобы добраться до него, необходимо опустить крышку панели в районе ног пассажира. Разъем имеет стандартный вид и подходит для большинства диагностических сканеров, поддерживающих протокол OBD-II.
Если разъем закрыт, крышку панели можно легко снять без использования специальных инструментов. Для этого достаточно аккуратно поддеть крышку, чтобы не повредить пластиковые элементы. Важно помнить, что иногда на старых моделях Suzuki SX4 разъем может быть скрыт дополнительной защитной крышкой, которую также нужно аккуратно снять.
При подключении диагностического оборудования убедитесь, что разъем не поврежден, а сам сканер правильно работает с автомобилем. В случае трудностей с подключением можно обратиться к профессиональному автослесарю для более детальной проверки системы автомобиля.
Где находится диагностический разъем в Suzuki SX4?
Диагностический разъем автомобиля Suzuki SX4 находится в салоне, под приборной панелью, рядом с рулевой колонкой. Для доступа к разъему необходимо немного наклониться вперед и найти его в области под рулевой колонкой, на уровне ног водителя.
Часто диагностический разъем скрыт за пластиковой крышкой. Чтобы добраться до него, нужно аккуратно снять крышку, используя пластиковый инструмент, чтобы не повредить панель. Разъем OBD-II стандартного размера, поэтому для диагностики можно использовать любые совместимые сканеры или устройства.
При подключении диагностического оборудования убедитесь, что разъем плотно сидит в гнезде, чтобы избежать сбоев в процессе считывания данных. В случае затруднений с нахождением разъема можно обратиться к руководству пользователя или специалисту по обслуживанию автомобилей Suzuki SX4.
Как правильно подключить сканер к диагностическому разъему?
Для подключения сканера к диагностическому разъему Suzuki SX4 необходимо выполнить несколько простых, но точных действий, чтобы избежать ошибок и корректно выполнить диагностику автомобиля.
- Разъём OBD-II на Suzuki SX4 находится в нижней части панели приборов, под рулевой колонкой, рядом с педалью тормоза. Важно, чтобы доступ к разъему был свободным для удобства подключения сканера.
- Перед подключением убедитесь, что зажигание автомобиля выключено. Включение зажигания или запуск двигателя может привести к неправильному считыванию данных с блока управления.
- Возьмите OBD-II сканер и аккуратно вставьте его разъем в диагностический порт. Проверьте, что разъем полностью вошел в гнездо без перекосов или усилий.
- После подключения включите зажигание, не заводя двигатель. На экране сканера должны появиться первые признаки связи с системой автомобиля.
- Следуйте инструкциям на экране сканера для выбора нужной модели автомобиля и начала диагностики. В зависимости от устройства, могут потребоваться дополнительные настройки.
После завершения диагностики выключите зажигание и аккуратно извлеките сканер из разъема. Не оставляйте сканер подключенным на длительное время без необходимости, чтобы избежать возможных неисправностей в электросистеме автомобиля.
Проверка исправности диагностического разъема Suzuki SX4
Для проверки исправности диагностического разъема Suzuki SX4 необходимо выполнить несколько простых, но важных шагов. Начните с визуального осмотра разъема. Проверьте его на наличие загрязнений, повреждений или коррозии. Используйте сжатый воздух для удаления пыли и грязи, а для более тщательной очистки можно применить изопропиловый спирт. Особое внимание уделите контакту разъема с кабелем сканера. Все элементы должны быть плотно соединены, без следов износа или повреждений.
Затем, подключив диагностический сканер, убедитесь, что он правильно инициализируется. Если устройство не распознает разъем или не может установить связь с ЭБУ, это может свидетельствовать о проблемах с самим разъемом. В таких случаях рекомендуется проверить напряжение на контактах. Ожидаемое значение на контакте питания разъема составляет около 12 В при включенном зажигании.
Если напряжение в норме, но соединение все равно не устанавливается, следует проверить проводку на наличие обрывов или коротких замыканий. Для этого можно использовать мультиметр, проверяя сопротивление между контактами разъема и соединениями проводки с ЭБУ. Нормальное сопротивление должно быть близким к нулю.
Не менее важным шагом является тестирование работы диагностического порта с помощью другого сканера или другого автомобиля, чтобы исключить неисправности самого устройства. Если другой сканер успешно устанавливает связь с разъемом, то проблема заключается в диагностическом оборудовании или программном обеспечении. В случае отказа подключения с обоими устройствами, скорее всего, поврежден разъем или его проводка.
После проведения всех проверок, если неисправности не выявлены, но связь с ЭБУ все равно не установлена, рекомендуется обратиться к профессионалам для более глубокой диагностики разъема и блока управления. Также стоит помнить, что в случае старения автомобиля могут возникнуть проблемы с контактами из-за естественного износа.
Особенности диагностического разъема на различных моделях Suzuki SX4
Диагностический разъем на моделях Suzuki SX4 расположен в зависимости от года выпуска и региона. На большинстве моделей разъем OBD-II находится под приборной панелью, около места соединения с рулевой колонкой, что позволяет легко подключить диагностическое оборудование для считывания кодов ошибок.
Для ранних моделей Suzuki SX4, выпущенных до 2010 года, разъем часто можно найти рядом с ногами водителя, прямо под панелью управления. На более поздних версиях, начиная с 2010 года, разъем переместился в зону между передними сиденьями, в области центрального тоннеля. Это улучшило доступность и упростило использование диагностических приборов при обслуживании автомобиля.
Некоторые версии Suzuki SX4, предназначенные для североамериканского рынка, могут иметь разъем с дополнительными опциями, такими как поддержка более расширенных диагностических протоколов. Это может быть полезным для автосервисов, которые работают с автомобилями из разных регионов.
Важно помнить, что доступность и расположение разъема могут варьироваться в зависимости от комплектации автомобиля. На моделях с продвинутыми системами безопасности или мультимедийными комплексами диагностический разъем может быть скрыт за дополнительными панелями. Поэтому для корректного доступа может потребоваться снять часть обшивки.
Кроме того, в некоторых случаях можно обнаружить разъем не только для стандартной диагностики, но и для подключения специфических инструментов, например, для калибровки датчиков или настройки системы управления двигателем. В этом случае использование специализированного оборудования становится необходимым для полноценной диагностики.
Как определить неисправности через диагностический разъем?
Для диагностики неисправностей на Suzuki SX4 используется разъем OBD-II, расположенный под панелью приборов в районе водителя. Этот разъем позволяет подключить диагностический сканер, который считывает коды ошибок, возникающие в системах автомобиля. Чтобы выявить неисправности, важно правильно подключить диагностическое оборудование и интерпретировать полученные данные.
Подключив сканер, он считывает коды ошибок, которые могут быть связаны с различными системами автомобиля: двигателем, трансмиссией, тормозной системой, ABS и другими. Каждый код ошибки соответствует конкретной неисправности. Например, код P0300 указывает на случайные пропуски зажигания в одном или нескольких цилиндрах, что может быть связано с неисправностью катушки зажигания или свечи. Коды, начинающиеся с P, обычно относятся к проблемам с двигателем, коды с B – с системами кузова, а C – с шасси.
После считывания кодов необходимо провести их расшифровку. Многие современные сканеры предоставляют описание каждой ошибки, что помогает быстрее диагностировать проблему. Если расшифровка не доступна, можно использовать специализированные базы данных или обратиться к руководству по эксплуатации автомобиля для получения подробной информации о значении ошибок.
Важно учитывать, что наличие ошибки в памяти ЭБУ не всегда означает наличие явной неисправности. Некоторые ошибки могут быть временными, вызванными внешними факторами, такими как перепады температуры или незначительные неисправности, которые устраняются автоматически. Тем не менее, если код ошибки появляется повторно, это сигнализирует о необходимости дальнейшей диагностики и ремонта.
После устранения неисправности необходимо стереть коды ошибок с помощью диагностического сканера. Это поможет проверить, была ли ошибка исправлена, и не возникли ли новые проблемы. Важно помнить, что код ошибки может оставаться в системе даже после устранения неисправности, пока он не будет удален вручную.
Рекомендации по очистке диагностического разъема Suzuki SX4
Для обеспечения корректной работы диагностического разъема Suzuki SX4 и предотвращения сбоев в процессе диагностики, важно регулярно проводить его очистку. Загрязнение разъема может повлиять на точность считывания данных и вызвать проблемы при подключении к диагностическому оборудованию.
Вот несколько рекомендаций для эффективной очистки диагностического разъема:
- Отключение питания: Перед проведением очистки всегда отключайте аккумулятор автомобиля, чтобы избежать коротких замыканий или повреждения электронных компонентов.
- Использование сжатого воздуха: Применяйте баллон с сжатым воздухом для выдувания пыли и грязи из разъема. Направьте поток воздуха в отверстие разъема под небольшим углом, чтобы избавиться от загрязнений, не повреждая контакты.
- Очистка контактов: Используйте изопропиловый спирт или специализированные чистящие средства для контактов. Смочите ватную палочку и аккуратно протрите контакты разъема, избегая попадания жидкости на другие части.
- Проверка на коррозию: Регулярно осматривайте разъем на наличие следов коррозии. При обнаружении можно аккуратно почистить контакты мягкой щеткой и нанести антикоррозийное средство, подходящее для электрических соединений.
- Не используйте агрессивные вещества: Избегайте применения химикатов, которые могут повредить пластиковую оболочку разъема или вызвать коррозию. Лучше всего использовать специально предназначенные средства для очистки электроники.
Очистку разъема рекомендуется проводить не реже одного раза в год или по мере загрязнения, особенно если разъем подвергается воздействию пыли и влаги.
Что делать, если диагностический разъем не работает?
Если диагностический разъем Suzuki SX4 не работает, первым шагом будет проверка его физического состояния. Убедитесь, что разъем не поврежден механически, и что контакты в нем не окислились. Для этого можно аккуратно осмотреть разъем на наличие загрязнений или следов коррозии. При обнаружении загрязнений их следует удалить с помощью изопропилового спирта и мягкой ткани.
Если разъем внешне в порядке, следующим шагом является проверка питания. Используйте мультиметр для измерения напряжения на пинах разъема. Обычно на диагностическом разъеме должно быть напряжение около 12 В между определенными пинами. Если напряжение отсутствует, следует проверить предохранители, связанные с системой диагностики. Обычно это предохранители, отвечающие за питание ECU и систему OBD. Их расположение можно найти в руководстве по эксплуатации автомобиля.
Если с питанием все в порядке, следующая возможная причина – неисправность самого блока управления (ECU) или его связи с диагностическим разъемом. В таком случае стоит выполнить тестирование ECU с помощью другого диагностического оборудования, чтобы подтвердить, что проблема не в нем. Если диагностика показывает ошибки в работе ECU, это может потребовать его перепрошивки или замены.

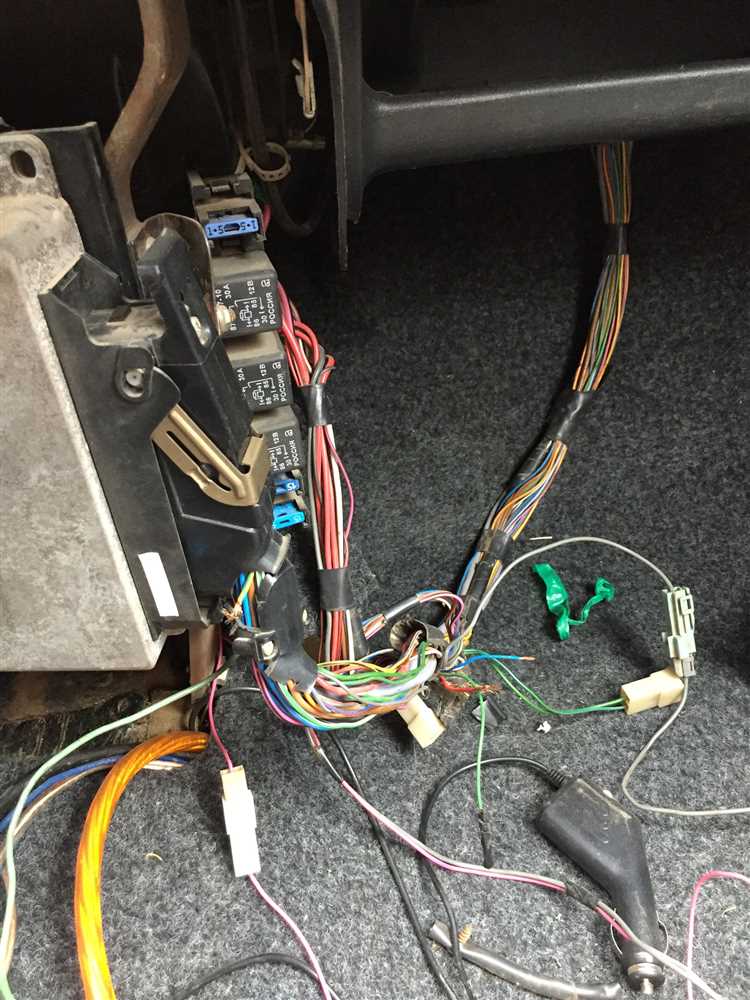

Еще одной возможной причиной может быть неисправность проводки между диагностическим разъемом и ECU. Порой проблемы могут быть вызваны ослабленными или поврежденными проводами, особенно в местах их соединений. Проверка целостности проводов с помощью схемы проводки автомобиля поможет выявить возможные неисправности.
Если эти методы не дали результата, стоит обратиться к специалисту, поскольку решение проблемы может требовать профессиональной диагностики с использованием специализированного оборудования, которое точно определит источник неисправности в системе.
Вопрос-ответ:
Где находится диагностический разъем в Suzuki SX4?
Диагностический разъем в Suzuki SX4 расположен под приборной панелью, в районе ног водителя. Для его удобного доступа необходимо снять нижнюю часть обшивки панели, расположенной слева от руля. Разъем находится в непосредственной близости от области, где обычно располагаются элементы управления фарами и другими вспомогательными системами автомобиля.
Как подключить сканер к диагностическому разъему Suzuki SX4?
Для подключения сканера к диагностическому разъему Suzuki SX4 следует найти разъем OBD-II, который обычно находится слева от рулевой колонки, за панелью. После того как вы нашли разъем, подключите кабель сканера в разъем, включите зажигание, но не запускайте двигатель. Затем откройте программу сканера на вашем устройстве и следуйте инструкциям на экране для диагностики.
Можно ли самому сделать диагностику автомобиля Suzuki SX4 с помощью сканера?
Да, диагностику автомобиля Suzuki SX4 можно провести самостоятельно с помощью сканера OBD-II. Для этого достаточно подключить сканер к диагностическому разъему, который находится под приборной панелью, и запустить программу сканирования. Она покажет код ошибок и информацию о работе основных систем автомобиля. Это позволяет вам заранее выявить проблемы, которые могут возникнуть в автомобиле.
Какие ошибки можно обнаружить с помощью диагностического разъема в Suzuki SX4?
Диагностический разъем Suzuki SX4 позволяет выявлять различные ошибки, связанные с работой двигателя, системы выхлопа, трансмиссии, системы тормозов и других важных систем автомобиля. Наиболее распространенные ошибки включают неисправности датчиков (например, датчика кислорода), проблемы с системой зажигания, топливной системой и проблемы с электронной системой управления. Все эти ошибки отображаются в виде кодов на сканере, что позволяет быстро определить источник проблемы.
