Инфракрасные (ИЧ) пульты управления давно завоевали популярность благодаря своей простоте и эффективности. В этой статье рассмотрим, как с помощью Arduino собрать устройство, которое будет передавать ИЧ-сигналы и управлять различными электронными приборами. Процесс создания пульта включает в себя несколько этапов: от выбора компонентов до программирования устройства. Важно понимать, что работа с ИЧ-сигналами требует точности в кодировании и правильного выбора компонентов.
Для реализации проекта нам понадобятся: плата Arduino, инфракрасный светодиод, резисторы, транзистор (для усиления сигнала) и библиотека IRremote. Основной задачей будет не только передача сигналов, но и их правильная модуляция для обеспечения совместимости с большинством бытовых устройств. На этапе разработки стоит учитывать, что каждый прибор использует свой код для приема сигнала, что означает необходимость настройки для каждого устройства.
Ардуино идеально подходит для создания инфракрасных пультов, так как позволяет легко генерировать и модифицировать сигналы. В отличие от готовых пультов, проект на Arduino дает гибкость в управлении, возможность интеграции с другими устройствами и создания собственных функций. В этом руководстве мы пройдем по шагам и разберем, как реализовать пульт, который будет управлять не только телевизорами и кондиционерами, но и другими ИЧ-устройствами, такими как игровые приставки или бытовая техника.
Выбор компонентов для создания инфракрасного пульта

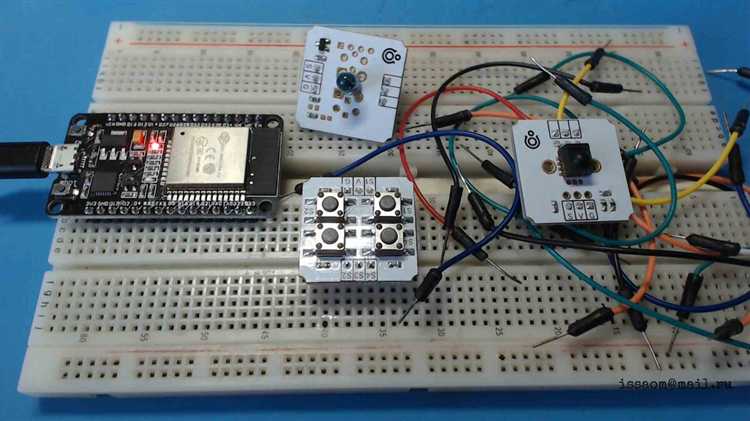

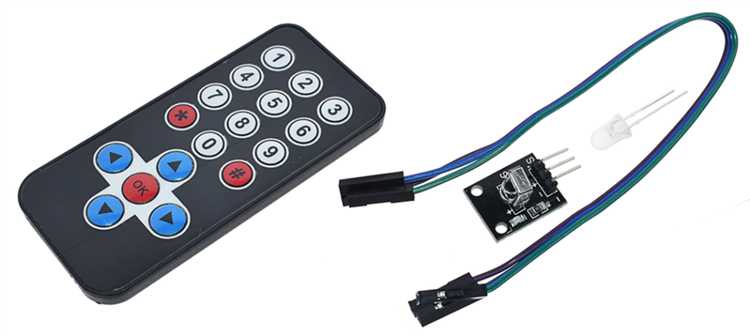

Для создания инфракрасного пульта управления на базе Arduino необходимо выбрать правильные компоненты, которые обеспечат стабильную работу устройства и легкость в настройке. Основные элементы, которые вам понадобятся:
- Инфракрасный диод (IR-LED) – основное средство для передачи инфракрасных сигналов. Рекомендуется использовать диоды с длиной волны 940 нм, так как они наиболее совместимы с большинством приемников.
- Инфракрасный приемник (IR Receiver) – компонент, который будет принимать сигналы от пульта. Модели, такие как TSOP382, имеют хорошую чувствительность и подходят для большинства проектов. Убедитесь, что приемник поддерживает частотные диапазоны вашего пульта.
- Микроконтроллер Arduino – для управления всей системой. Arduino Uno или Nano идеально подходят для этого проекта, поскольку они достаточно мощные и имеют необходимые порты для подключения всех компонентов.
- Резисторы – для регулировки тока, поступающего на IR-LED. Рекомендуемый номинал для диода IR-LED – 220 Ом или 330 Ом в зависимости от источника питания.
- Конденсатор – для сглаживания напряжения и предотвращения шумов. Рекомендуется использовать конденсатор с емкостью 100 мкФ на питание Arduino и 10 мкФ на IR-LED.
- Кнопки – для создания интерфейса управления на самом пульте. Используйте кнопки с минимальным сопротивлением, чтобы обеспечить быстрый отклик.
- Плата для макетирования (Breadboard) – для сборки схемы без необходимости пайки. Это позволит вам удобно проверять компоненты и вносить изменения в конструкцию.
- Провода – для соединения всех компонентов. Лучше использовать провода с пластиковыми изоляциями, чтобы избежать коротких замыканий.
- Батареи или аккумуляторы – для питания пульта. Используйте батарейки типа CR2032 или аккумуляторы AA, в зависимости от потребностей по времени работы.
Перед покупкой компонентов рекомендуется ознакомиться с техническими характеристиками каждого элемента, чтобы исключить возможные несовместимости. Например, убедитесь, что выбранный приемник и диод работают на одной частоте и поддерживают одинаковые параметры тока и напряжения.
Подключение инфракрасного приемника к Arduino
Подключение устройства выполняется следующим образом:

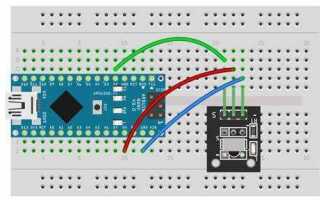

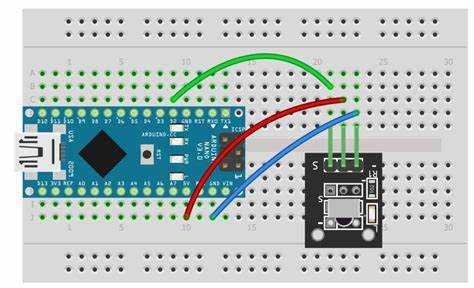

1. Подключение проводов: Модуль ИК-приемника имеет три контакта: VCC, GND и OUT. Контакт VCC подключается к 5V на Arduino, GND – к GND. Контакт OUT соединяется с одним из цифровых пинов Arduino, например, с пином 2. Это будет пин, с которого Arduino будет принимать сигналы.
2. Проверка работы приемника: Убедитесь, что ИК-приемник подключен правильно. На Arduino необходимо будет использовать библиотеку IRremote, которая позволяет легко работать с ИК-сигналами. Эта библиотека автоматически определяет тип сигнала и позволяет декодировать команды.
3. Настройка программы: В коде Arduino нужно будет указать пин, к которому подключен приемник. Например, в коде будет использоваться следующая настройка:
#include
const int recv_pin = 2;
IRrecv irrecv(recv_pin);
decode_results results;
void setup() {
irrecv.enableIRIn();
Serial.begin(9600);
}
void loop() {
if (irrecv.decode(&results)) {
long int decCode = results.value;
Serial.println(decCode);
irrecv.resume();
}
}
4. Тестирование: После загрузки программы в Arduino откройте серийный монитор. При подаче ИК-сигнала на приемник, на экране появится код, соответствующий передаваемой команде. Этот код можно использовать для дальнейшей обработки или активации различных функций в проекте.
При правильном подключении и настройке системы, вы сможете эффективно получать данные с инфракрасного пульта для дальнейшей обработки в своем проекте.
Как установить и настроить библиотеку IRremote
Для работы с инфракрасным пультом на платформе Arduino потребуется библиотека IRremote, которая значительно упрощает процесс приема и отправки сигналов. Чтобы установить и настроить эту библиотеку, следуйте пошаговой инструкции.
Шаг 1: Установка библиотеки
Откройте среду разработки Arduino IDE и перейдите в меню Инструменты -> Управление библиотеками…. В строке поиска введите «IRremote» и нажмите Enter. Найдите библиотеку, разработанную Ken Shirriff, и нажмите кнопку Установить. После завершения установки библиотека будет доступна для использования в проектах.
Шаг 2: Подключение библиотеки
После установки библиотеки необходимо подключить её в вашем проекте. В коде Arduino добавьте строку:
#include
Это позволит вам использовать все функции, предоставляемые библиотекой, для работы с инфракрасными сигналами.
Шаг 3: Настройка пинов
Библиотека IRremote требует указания пина, к которому подключен инфракрасный приемник. В коде необходимо объявить объект для IR-приемника, указывая номер пина, например:
int recv_pin = 11; // пин для ИК приемника IRrecv irrecv(recv_pin);
После этого нужно инициализировать приемник командой irrecv.enableIRIn(); в функции setup():
void setup() {
Serial.begin(9600);
irrecv.enableIRIn();
}
Шаг 4: Чтение и обработка сигналов
Для обработки инфракрасных сигналов используйте метод irrecv.decode(), который проверяет наличие сигнала и расшифровывает его. Код для принятия и отображения сигнала может выглядеть так:
void loop() {
if (irrecv.decode(&results)) {
long int decCode = results.value;
irrecv.resume(); // готовность к следующему сигналу
}
}
Шаг 5: Проблемы с совместимостью
Если библиотека не работает корректно, убедитесь, что использованный пин совместим с выбранной моделью приемника. Обычно IR приемники подключаются к пинам, поддерживающим прерывания (например, пины 2 и 3 на платах Arduino Uno). Также стоит проверить правильность подключения кабелей и работы самого приемника.
Чтение и декодирование сигналов с инфракрасного пульта
Для получения данных с инфракрасного пульта с помощью Arduino необходимо правильно настроить аппаратную часть и программное обеспечение. Первый шаг – подключение инфракрасного приемника, который будет улавливать сигналы пульта. Наиболее часто используется модуль IR приемника, например, TSOP4838, который легко подключается к плате Arduino.
Приемник подключается к одному из цифровых пинов Arduino, а питание и земля подключаются в соответствии с его характеристиками. Для удобства работы с инфракрасными сигналами используется специальная библиотека, например, IRremote. Установив библиотеку через менеджер библиотек в Arduino IDE, можно сразу начать работу с пультом.
Для чтения сигнала пульта необходимо создать простой скетч, который будет ожидать сигнал от инфракрасного пульта. В процессе работы Arduino будет получать данные в виде серии импульсов с переменной частотой. Эти импульсы кодируют информацию о нажатой кнопке на пульте.
Каждая кнопка на пульте генерирует уникальный сигнал, который состоит из последовательности битов. Например, при нажатии кнопки пульт посылает несколько высокочастотных импульсов, которые представляют собой бинарные данные, интерпретируемые Arduino. Это позволяет различать кнопки пульта по их уникальным кодам.
После того как сигнал с пульта декодирован, можно использовать его для различных целей. Например, полученные данные можно использовать для управления устройствами или создания пользовательского интерфейса, который реагирует на команды с инфракрасного пульта.
Важным моментом является настройка временных интервалов между сигналами. Они могут варьироваться в зависимости от типа пульта и используемого протокола. Поэтому для точной работы системы необходимо правильно настроить параметры времени задержки и длительности импульсов.
Отправка команд с помощью инфракрасного передатчика
Для отправки команд с помощью инфракрасного передатчика на базе Arduino используется модуль инфракрасного передатчика, например, модель TSOP38238. Для успешной работы необходимо правильно подключить передатчик, настроить соответствующую библиотеку и создать программу для передачи данных.
Шаги для отправки команды:
- Настройка библиотеки: Для работы с инфракрасными передатчиками используется библиотека
IRremote, которая позволяет легко кодировать и передавать сигналы. Установите эту библиотеку через менеджер библиотек в Arduino IDE. - Настройка пина: В коде Arduino укажите пин, к которому подключен передатчик, используя функцию
irsend.begin(). - Передача данных: Для отправки команды используйте функцию
irsend.send(), в которой указывается тип и код команды. Например, для передачи команды с кодом 0xF7C03F можно использоватьirsend.sendSony(0xF7C03F, 32);.
Типы сигналов:
- NEC: Стандарт передачи, используемый большинством телевизоров и бытовой техники. Передача включает 32 бита информации.
- Sony: Используется в устройствах Sony. Передает 12 или 20 бит данных.
- RC-5: Стандарт для управления телевизорами, аудиосистемами. Использует 14-битный код.
Пример кода для отправки сигнала Sony:
#include
IRsend irsend;
void setup() {
irsend.begin();
}
void loop() {
irsend.sendSony(0xF7C03F, 32);
delay(1000);
}
Важно, чтобы передатчик был направлен на устройство, которое принимает инфракрасные сигналы, и чтобы между ними не было преград. Время между отправками команд можно настроить через функцию delay(), чтобы предотвратить дублирование сигналов.

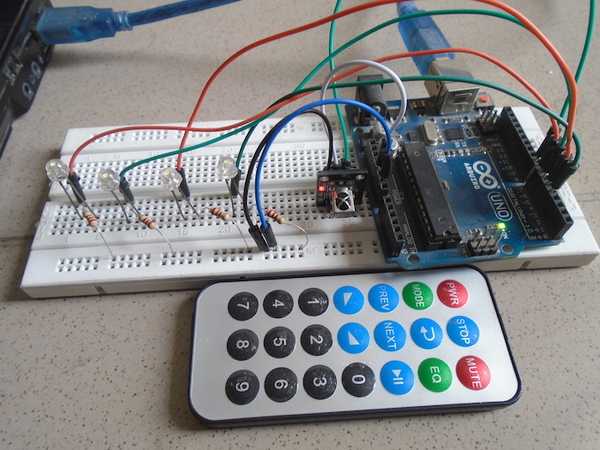

Программирование интерфейса управления для различных устройств
После получения кодов команд, необходимо создать программу, которая будет интерпретировать их и выполнять соответствующие действия на устройствах. Важно отметить, что каждое устройство может иметь разные требования к длительности сигнала и частоте. Например, кондиционеры часто используют коды с высокой частотой, в то время как телевизоры могут работать на более низкой частоте.
Для упрощения работы с несколькими устройствами можно использовать структуру, основанную на условных операторах. Для каждого устройства создаётся отдельная функция, которая будет вызываться при получении соответствующего кода. Например, для включения телевизора, кондиционера или аудиосистемы можно прописать такие функции:
if (irrecv.decode(&results)) {
long int receivedCode = results.value;
if (receivedCode == TV_ON) {
turnOnTV();
} else if (receivedCode == AC_ON) {
turnOnAC();
}
irrecv.resume();
}
Здесь, TV_ON и AC_ON – это заранее определённые коды для включения телевизора и кондиционера. После того как код распознан, вызывается функция, которая инициализирует соответствующее устройство. Такие подходы позволяют создавать универсальные пульты, которые могут управлять несколькими устройствами одновременно.
Для удобства и расширяемости программы, можно использовать массивы или словари для хранения кодов команд, что сделает код более компактным и легким для понимания. Например, можно создать массив, в котором будут храниться все возможные команды для конкретного устройства, а затем в зависимости от полученного кода вызывать соответствующую функцию управления.
Помимо обработки команд, стоит учесть и обратную связь от устройств. Для некоторых приложений, например, для управления системой освещения или климат-контроля, полезно будет получать информацию о состоянии устройства, например, включено ли оно или нет. В таких случаях можно использовать дополнительные сенсоры или обратные сигналы от устройства, чтобы уточнять состояние системы и менять логику работы пульта.
Решение проблем с совместимостью инфракрасных пультов
Совместимость инфракрасных пультов с Arduino часто вызывает затруднения, особенно при работе с различными марками устройств. Основная проблема заключается в различиях в протоколах и частотах работы. Для решения этой проблемы важно учитывать несколько факторов.
Первое, на что стоит обратить внимание – это протокол передачи данных. Наиболее распространённые протоколы включают NEC, SONY, RC5 и другие. Каждый пульт использует свой способ кодирования информации. Для корректной работы необходимо настроить Arduino на работу с конкретным протоколом, который использует пульт. Библиотеки, такие как IRremote, уже поддерживают множество популярных протоколов, что упрощает интеграцию. Однако, если ваш пульт использует нестандартный протокол, придётся разрабатывать собственную схему декодирования сигналов.
Другой важный момент – это частота передачи инфракрасных сигналов. Многие пульты используют частоту 38 кГц, но встречаются и другие значения. Чтобы избежать проблем с несовместимостью, нужно использовать инфракрасный приёмник, поддерживающий соответствующую частоту. Если частота отличается, попытка приема сигнала приведет к его искажению или полному отсутствию отклика. В таких случаях можно применить приёмник с регулируемой частотой или использовать библиотеку для настройки фильтрации сигналов.
Также стоит учитывать тип кодирования, используемый пультом. Некоторые пульты передают данные в виде коротких или длинных импульсов, что может создавать проблемы при дешифровке сигнала. В таких случаях полезно будет использовать функцию автоопределения импульсных сигналов или вручную настроить время ожидания для каждого типа кода.
Важным аспектом является и качество инфракрасных диодов. Слабые диоды могут привести к неправильной передаче данных на дальние расстояния. При выборе диода следует ориентироваться на его мощность и угол излучения, чтобы обеспечить стабильную работу на нужном расстоянии.
Для повышения совместимости можно использовать библиотеки, которые автоматически подбирают правильный протокол в зависимости от пульта. Если библиотека не поддерживает ваш пульт, существуют возможности для настройки параметров вручную. В таких случаях важно учитывать длину импульсов и последовательность их передачи для правильной интерпретации сигналов.
Оптимизация работы пульта для долгосрочной эксплуатации
Использование режима сна (sleep mode) для микроконтроллера Arduino помогает существенно снизить энергозатраты. В этом режиме можно отключать неиспользуемые компоненты, такие как датчики и ИК-передатчик, чтобы уменьшить общий расход энергии. Например, при отсутствии активности на протяжении нескольких секунд пульт можно перевести в низкоскоростной режим с минимальным потреблением энергии.
Кроме того, важно правильно подобрать элементы питания. Литий-ионные или литий-полимерные аккумуляторы с защитой от перезарядки и переразряда обеспечат долгосрочную эксплуатацию. Использование аккумуляторов с малым саморазрядом позволяет продлить срок службы устройства при его редком использовании.
Для предотвращения перегрева компонентов следует использовать радиаторы для микроконтроллера и ИК-передатчика, особенно если пульт работает при высокой нагрузке. Это также снижает вероятность повреждения микросхем из-за перегрева и продлевает срок их службы.
Наладка эффективной системы кодирования и декодирования инфракрасных сигналов является важным аспектом. Оптимизированные алгоритмы кодирования данных уменьшают вероятность ошибок при передаче и помогают системе работать с минимальными затратами энергии. Например, использование простых протоколов, таких как NEC или RC5, позволяет снизить требования к вычислительным ресурсам.
Регулярное обновление прошивки с исправлением ошибок и добавлением новых функций также способствует поддержанию стабильной работы устройства. Важно предусматривать возможность дистанционного обновления, чтобы избежать необходимости физического вмешательства при изменениях в функционале пульта.
Наконец, внимание к качеству компонентов и сборки играет ключевую роль. Избегание дешевых и низкокачественных элементов, таких как ИК-диоды или кнопки, снижает вероятность выхода устройства из строя. Регулярное тестирование и проверка функционала пульта помогут вовремя выявить потенциальные проблемы и продлить срок службы устройства.
Вопрос-ответ:
Что такое инфракрасный пульт управления и зачем его создавать с помощью Arduino?
Инфракрасный пульт управления — это устройство, которое передает сигналы в инфракрасном спектре для управления различной техникой. Создание такого пульта на базе Arduino позволяет легко разрабатывать устройства для управления бытовой техникой, моделями или другими электронными проектами. Arduino предоставляет доступные и простые методы для обработки сигналов, что делает проект доступным для начинающих.
Какой набор компонентов мне нужен для создания инфракрасного пульта с помощью Arduino?
Для создания инфракрасного пульта вам понадобятся следующие компоненты: сама плата Arduino (например, Arduino Uno), инфракрасный диод для передачи сигнала, фотодиод или инфракрасный приемник для получения сигналов, а также резисторы и провода для подключения компонентов. Также понадобится библиотека IRremote для Arduino, которая позволяет работать с инфракрасными сигналами.
Как настроить Arduino для работы с инфракрасным пультом и научиться отправлять команды?
Для того чтобы настроить Arduino для работы с инфракрасным пультом, нужно подключить инфракрасный приемник к плате Arduino, использовать соответствующую библиотеку, например, IRremote, и написать код для приема сигналов от пульта. После того как Arduino распознает сигналы, нужно настроить обработку команд, чтобы устройство реагировало на них — например, включало или выключало свет, запускало мотор и т. п. В интернете можно найти примеры кода, которые помогут быстрее разобраться в процессе.
Какие сложности могут возникнуть при создании инфракрасного пульта на Arduino и как их решить?
Одной из возможных проблем может быть неправильная настройка библиотеки для работы с инфракрасным приемником. Важно, чтобы код соответствовал модели вашего пульта и правильно обрабатывал полученные сигналы. Также бывают проблемы с дальностью действия инфракрасного диода, особенно если в проекте используются дешевые компоненты. Для решения этих проблем можно протестировать разные диоды и использовать качественные приемники. Важно помнить, что расстояние передачи сигнала зависит от мощности пульта и качества компонентов.
