При установке сцепления на Suzuki SX4 особое внимание требуется уделить центровке ведомого диска. Неправильное выравнивание может привести к затруднённой установке коробки передач или преждевременному износу узла. Учитывая особенности конструкции сцепления SX4 – в частности, диаметр направляющего подшипника и шлицевой части первичного вала – важно выбрать подходящий инструмент или способ для точной центровки.

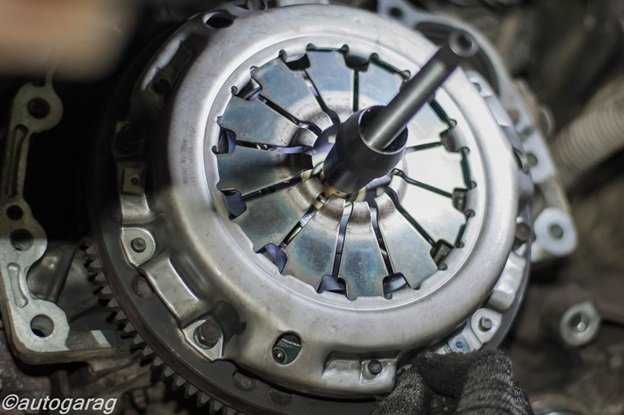

Наиболее точный вариант – использование фирменной центрирующей оправки Suzuki, соответствующей модели двигателя (например, M16A). Однако при отсутствии оригинального инструмента допустимо применение пластиковых универсальных оправок с переходными втулками под диаметр втулки коленчатого вала (часто это 15 мм) и шлицевое соединение первичного вала (диаметром около 20 мм с числом шлицов – 20). При этом важно, чтобы оправка входила без люфта и обеспечивала соосность с маховиком.
В условиях гаражного ремонта применим подручный способ: изготовление оправки из деревянного или металлического стержня с соответствующей проточкой под размеры отверстий. Главное условие – плотное прилегание к втулке в коленвале и совпадение центра диска сцепления с центром маховика. Также стоит избегать пластиковых оправок низкого качества, так как они часто имеют люфты, не обеспечивающие точную посадку.
Рекомендуется после установки ведомого диска и корзины сцепления вручную проверять лёгкость посадки коробки передач на место. Если коробка не входит свободно, необходимо повторно проверить соосность. Даже незначительное смещение может создать препятствие для монтажа и привести к повреждению шлицов.
Когда требуется центровка сцепления при замене на Suzuki SX4

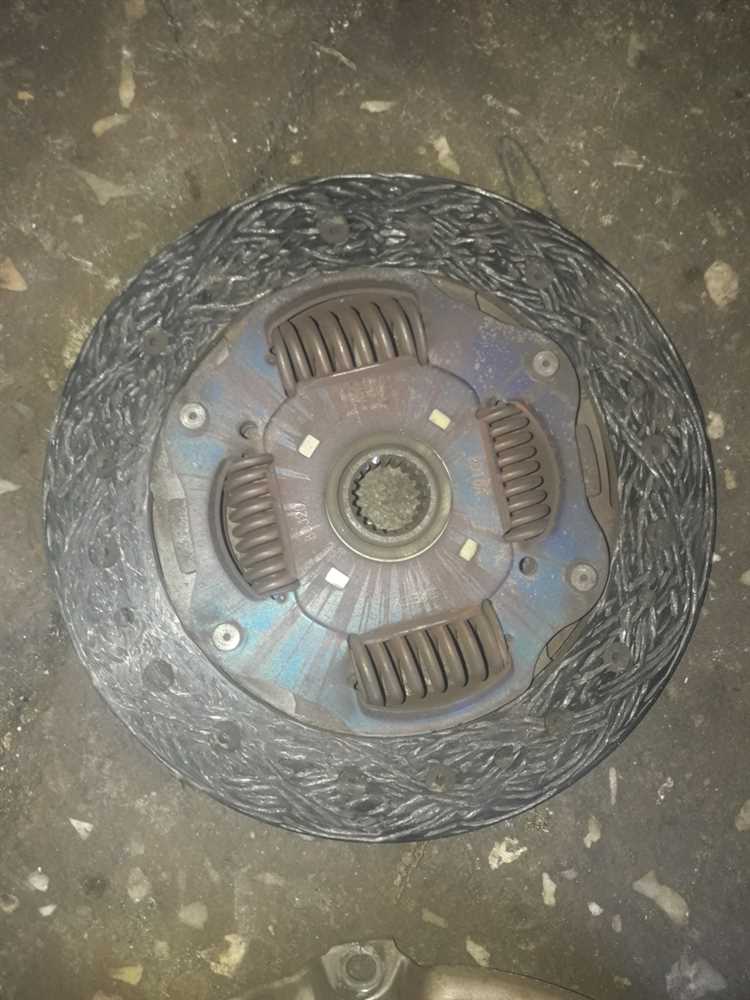

Центровка сцепления необходима при каждом снятии и установке корзины и ведомого диска на Suzuki SX4 с механической коробкой передач. Без правильного выравнивания ступицы диска по отношению к коленчатому валу невозможно корректно состыковать первичный вал КПП с направляющей втулкой и шлицами диска.
Особенно важно провести центровку при замене комплекта сцепления, если устанавливается новый диск или корзина, поскольку даже незначительное смещение может привести к невозможности монтажа коробки или к последующему биению на холостом ходу. Это касается как двигателей объемом 1.5, так и 1.6 литра – на обоих используется аналогичная конструкция сцепления с пружинным демпфером.
Центровка также обязательна при демонтаже КПП для замены сальника коленвала или подшипника первичного вала. После установки сцепления на маховик необходимо использовать центрирующую оправку, соответствующую внутреннему диаметру ступицы диска и посадке в направляющий подшипник. Несоблюдение этого этапа приведет к затрудненной установке КПП и риску повреждения шлицов при запуске двигателя.
Можно ли обойтись без специальной оправки при центровке сцепления

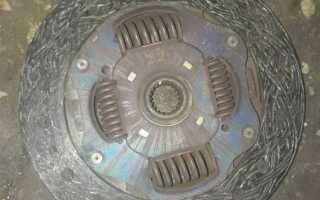

Центровка сцепления без оправки возможна, но требует высокой точности и аккуратности. Один из рабочих способов – использование первичного вала от аналогичной коробки передач или старого вала от снятой КПП. Вал вставляется в ступицу ведомого диска и в направляющий подшипник коленвала, обеспечивая совмещение осей.
Если вала под рукой нет, можно изготовить временную оправку из деревянного или металлического прутка подходящего диаметра. Важно, чтобы диаметр плотно входил в шлицевую часть ведомого диска и центрировался в отверстии коленвала. Диаметр вала Suzuki SX4 с двигателем 1.6 составляет 18 мм в области шлицов и около 15 мм у направляющего подшипника – именно такие размеры нужно выдержать при подборе заготовки.
Альтернативный способ – использовать набор изоленты или термоусадки, намотанных на подходящий по длине болт или шпильку. Это решение менее точно, но может помочь при отсутствии других вариантов. После сборки важно проверить лёгкость установки коробки – если она не входит без усилий, центровка выполнена неправильно.
При любом из описанных методов особое внимание стоит уделить положению ведомого диска: он должен располагаться строго по центру и параллельно маховику. Малейшее отклонение приведёт к затруднённой или невозможной установке коробки передач.
Как использовать старый первичный вал для центровки сцепления

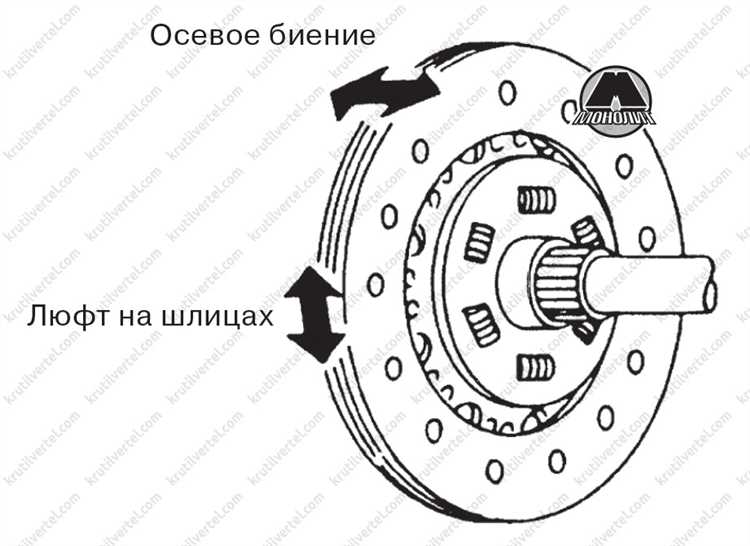

Старый первичный вал от коробки передач Suzuki SX4 идеально подходит для точной центровки диска сцепления при установке. Диаметр и шлицы полностью совпадают с посадочными параметрами ведомого диска, что исключает люфт и перекос.
Перед использованием вал необходимо тщательно очистить от ржавчины, нагара и следов масла. Допускается легкая притирка мелкой наждачной бумагой, чтобы обеспечить лёгкое скольжение в шлицевой части диска.
Установите ведомый диск на шлицы вала и аккуратно вставьте вал в отверстие корзины сцепления, предварительно закреплённой на маховике. Важно, чтобы вал свободно входил в направляющую втулку коленвала – это подтвердит соосность узла.
После фиксации корзины болтами по кругу, первичный вал аккуратно извлекается без приложения усилия. Если вал застревает, это сигнал о перекосе – крепление следует ослабить и повторить процедуру.
Такой способ особенно эффективен при отсутствии центровочных оправок, поскольку исключает необходимость подбора диаметров и адаптеров. Старый вал работает как штатный шаблон, полностью имитируя условия посадки в реальной сборке.
Применение подручных средств: пластиковые трубки и стержни
Для центровки сцепления Suzuki SX4 без специального оправочного инструмента можно использовать пластиковые трубки или стержни, соответствующие диаметру первичного вала коробки передач. Внутренний диаметр трубки должен составлять около 18 мм, внешний – 20–22 мм, в зависимости от посадочного отверстия в диске сцепления и втулке коленчатого вала.
Подходящим материалом служат обрезки ПВХ труб, нейлоновые стержни или корпусные элементы старых автоаксессуаров. Важно, чтобы стержень плотно входил в шлицы ведомого диска и имел достаточную длину – не менее 100 мм – для точной фиксации относительно маховика и корзины.
Порядок действий:
1. Установите ведомый диск на маховик, вставив выбранную трубку в центральное отверстие.
2. Убедитесь, что диск отцентрирован относительно корзины: трубка должна входить в направляющую втулку в коленвале без усилий и перекосов.
3. Закрутите болты наживуло, сохраняя положение трубки. После фиксации корзины трубку можно извлечь.
Использование пластиковых труб при аккуратном подборе размеров обеспечивает точную посадку и не повреждает детали. Это особенно важно при замене сцепления в полевых условиях или при отсутствии оправки.
Центровка сцепления с помощью оправки от других автомобилей
Для Suzuki SX4 с двигателем 1.6 (M16A) диаметр шлицев первичного вала коробки передач составляет 20 мм, количество шлицев – 20. Эти параметры позволяют использовать оправки от некоторых моделей автомобилей с аналогичными характеристиками. На практике хорошо подходят оправки от:
- Mazda 3 (двигатель 1.6, КПП типа G35M-R)
- Opel Astra H (двигатель Z16XER, КПП F17)
- Chevrolet Lacetti 1.6 (КПП F16 или аналог)
Перед использованием оправки от другого автомобиля необходимо точно сверить:
- диаметр посадки по направляющей втулке (обычно 15–17 мм для SX4),
- длину рабочей части оправки, чтобы не допустить перекоса диска сцепления,
- совпадение шлицевого профиля по шагу и количеству шлицев.
Если оправка входит плотно в диск сцепления и не имеет люфта в направляющей втулке, её можно использовать. В противном случае возникает риск перекоса и преждевременного износа выжимного подшипника или повреждения втулки.
Некоторые мастера используют оправку от ВАЗ-2108 в связке с втулкой-адаптером, токарно изготовленной под размеры Suzuki SX4. Такой способ требует точной подгонки и применения штангенциркуля и микрометра для контроля зазорности.
После установки диска сцепления с оправкой необходимо убедиться в лёгком съёме и посадке без перекосов. Даже небольшое отклонение по оси приводит к затруднённой установке коробки передач.
На что обратить внимание при самостоятельной центровке
При самостоятельной центровке сцепления Suzuki SX4 важно учитывать несколько ключевых моментов, чтобы избежать ошибок и обеспечить долгую и стабильную работу системы. Первое, на что стоит обратить внимание, это правильное использование инструмента. Для точной центровки необходимо применять специальный центровочный инструмент, который соответствует диаметру сцепления и втулки. Это обеспечит точное совпадение деталей и предотвратит их износ.
Второе, важно следить за состоянием маховика и сцепления. Повреждения или чрезмерный износ этих элементов могут повлиять на процесс центровки и привести к неправильному расположению диска. Прежде чем приступать к центровке, убедитесь, что поверхность маховика не имеет трещин или глубоких повреждений, которые могут ухудшить сцепление.
Кроме того, при установке сцепления необходимо внимательно следить за его равномерным прижатием. Применение момента затяжки, рекомендованного производителем, поможет избежать перекоса и деформации диска. Обычно для этого используется динамометрический ключ, который позволяет точно контролировать усилие затяжки.
Важно учитывать, что при неправильной центровке могут возникнуть проблемы с выжимным подшипником. Неправильное расположение диска сцепления может привести к его заеданию или быстрому износу, что снизит эффективность работы системы.
В завершение, стоит помнить, что проверку правильности центровки лучше проводить несколько раз в процессе установки. Это позволяет избежать ошибок и убедиться, что все детали находятся в нужном положении. При сомнениях лучше проконсультироваться с опытным специалистом или обратиться к профессионалу, чтобы избежать серьезных поломок в будущем.
Типичные ошибки при установке сцепления без центровочной оправки
Установка сцепления без использования центровочной оправки может привести к нескольким критическим ошибкам, влияющим на эффективность работы трансмиссии и её долговечность. Важно учитывать следующие моменты:

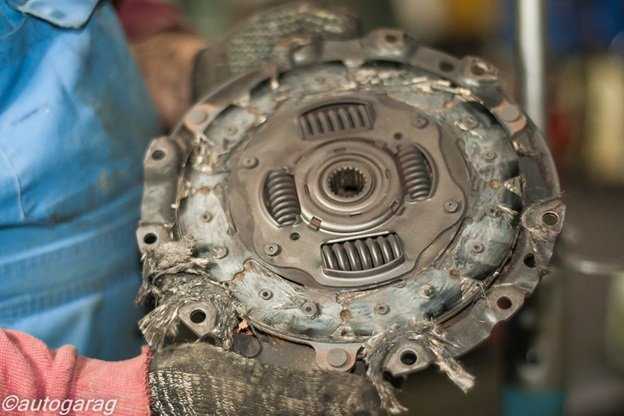

- Неправильная центровка ведомого диска. Без центровочной оправки трудно точно выровнять диск сцепления относительно маховика и выжимного подшипника. Это может привести к затруднённому включению передачи, повышенному износу элементов сцепления и даже к выходу из строя трансмиссии.
- Неравномерное давление на сцепление. Неправильная установка может привести к тому, что ведомый диск не будет правильно распределять давление, что приведёт к его перекосу. В результате сцепление не будет работать должным образом, увеличится трение и износ элементов.
- Ошибки в установке выжимного подшипника. При установке без центровочной оправки трудно точно позиционировать выжимной подшипник. Это может вызвать его неправильную работу и даже повреждение, что повлияет на плавность работы сцепления.
- Отсутствие правильного зазора между диском сцепления и маховиком. Без центровочной оправки сложно добиться необходимого зазора, что может вызвать заедание сцепления или, наоборот, его неработоспособность. Это также приведёт к ускоренному износу элементов сцепления.
- Невозможность точной установки болтов. При отсутствии центровочной оправки можно не точно расположить отверстия для крепления сцепления, что может привести к их повреждению или нарушению работы трансмиссии.
Для предотвращения этих ошибок рекомендуется использовать центровочную оправку, даже если она не всегда предусмотрена в комплекте. Это обеспечит правильную установку и повысит срок службы сцепления и трансмиссии в целом.
Вопрос-ответ:
Что нужно для того, чтобы отцентровать сцепление Suzuki SX4?
Для того чтобы отцентровать сцепление на Suzuki SX4, требуется специальный инструмент – центрировочный механизм. Это обычно пластиковый или металлический вал, который вставляется в диск сцепления, чтобы удерживать его в правильном положении относительно маховика и первичного вала коробки передач. Правильная центровка предотвращает вибрации и износ деталей.
Можно ли отцентровать сцепление Suzuki SX4 без специального инструмента?
Отцентровать сцепление без специального инструмента можно, но это сложнее. Некоторые автолюбители используют самодельные приспособления или импровизированные инструменты, но такой подход требует высокой точности и аккуратности. Лучше все-таки воспользоваться профессиональным центрировочным механизмом, чтобы избежать ошибок, которые могут привести к повреждению сцепления и других компонентов.
Как понять, что сцепление на Suzuki SX4 не отцентровано правильно?
Если сцепление не отцентровано, это может проявляться в виде вибраций при движении, затруднения при переключении передач, а также в повышенном износе деталей сцепления. В некоторых случаях может даже быть ощущение, что сцепление «заедает» или не полностью соединяется с маховиком. Важно вовремя заметить эти симптомы и проверить центровку, чтобы избежать более серьезных проблем.
Как правильно использовать центрировочный инструмент при установке сцепления на Suzuki SX4?
Центрировочный инструмент следует вставить в центральное отверстие сцепления, перед тем как закрепить его на маховике. Инструмент должен точно входить в отверстие, чтобы зафиксировать диск сцепления в нужной позиции. Это обеспечит правильное выравнивание и предотвратит его смещение при затяжке болтов. После установки инструмента можно легко завершить процесс монтажа сцепления.
Что делать, если сцепление Suzuki SX4 плохо отцентровалось и вызывает вибрации?
Если сцепление вызывает вибрации, скорее всего, проблема в его неправильной центровке. В этом случае нужно снять коробку передач и сцепление, а затем проверить, был ли использован центрировочный инструмент при установке. Если инструмент не использовался или был использован неправильно, нужно повторно установить сцепление с правильной центровкой. Также стоит проверить, нет ли повреждений на маховике или на других компонентах сцепления.
