Как подключить магнитолу audi chorus blaupunkt

Магнитола Audi Chorus производства Blaupunkt устанавливалась на модели Audi начала 2000-х годов, включая A3 (8L), A4 (B5, B6) и A6 (C5). Подключение устройства требует знания схемы разъёма ISO, а также особенностей коммутации питания и аудиосигнала в оригинальной проводке автомобиля.

Задняя панель Audi Chorus оснащена стандартным ISO-разъёмом, разделённым на три блока: разъём A – питание, разъём B – динамики, разъём C – дополнительные функции (чаще всего остаётся неиспользуемым). Важно учитывать, что провод постоянного питания (memory +12V) и зажигания (ignition +12V) на некоторых моделях Audi могут быть перепутаны местами по сравнению с общепринятой схемой. Рекомендуется проверять напряжение мультиметром перед подключением, чтобы избежать потери настроек после выключения зажигания.

Если в автомобиле установлена штатная аудиосистема с внешним усилителем, необходимо активировать выход Remote (обычно синий или синий с белой полосой провод) для подачи управляющего сигнала на усилитель. Без этого rear-динамики могут не работать. Также стоит убедиться, что заземление усилителя надёжно соединено с корпусом автомобиля.

Перед началом установки рекомендуется отключить аккумулятор автомобиля, чтобы избежать коротких замыканий. После подключения проверьте корректность работы всех функций: воспроизведение, переключение источников, приём радиостанций, память настроек и освещение панели магнитолы при включении габаритов.

Определение модели магнитолы и типа разъёмов

Для правильного подключения магнитолы Audi Chorus Blaupunkt необходимо точно определить модель устройства и тип разъёмов. Это важно для выбора подходящих адаптеров и кабелей, чтобы избежать проблем с совместимостью.

Модели магнитол Audi Chorus, производимые компанией Blaupunkt, могут отличаться по типу разъёмов в зависимости от года выпуска и комплектации автомобиля. Чтобы точно определить модель магнитолы, первым делом необходимо обратить внимание на серийный номер устройства, который обычно расположен на корпусе магнитолы или на документации к ней. Некоторые модели могут иметь метки с обозначением версии, такие как Chorus 1, 2 или 3, которые также влияют на совместимость с проводкой и аксессуарами.

Тип разъёма для подключения питания и аудиосигнала также зависит от модели. Например, для более ранних версий магнитол используются разъёмы ISO с двумя основными пинами для питания и соединений с динамиками. В то время как для более новых моделей могут быть предусмотрены разъёмы Quadlock или специальный 24-контактный разъём, который позволяет подключать дополнительные функции, такие как управление с руля или подключения к системе навигации.

Чтобы избежать ошибок при подключении, стоит заранее проверить, какой тип разъёма используется в вашем автомобиле. Для этого можно воспользоваться адаптерами, которые позволяют адаптировать разъёмы разных типов, если автомобиль оснащён другим стандартом подключения.

Обратите внимание на проводку для подключения антенны и AUX-разъёмы, так как они могут отличаться по форме и расположению в зависимости от конфигурации магнитолы. Например, некоторые модели могут требовать отдельного подключения антенны, в то время как другие используют встроенные антенны или подключение через центральный разъём.

Подготовка инструментов и места установки

Перед установкой магнитолы Audi Chorus Blaupunkt необходимо подготовить несколько ключевых инструментов и оборудовать подходящее место для работы. Это поможет избежать неприятных ситуаций и ускорит процесс монтажа.

Инструменты:

Для установки магнитолы потребуется минимальный набор инструментов:

• Плоская отвертка для демонтажа старого устройства или панели.
• Ключ на 10 мм или подходящий для откручивания креплений.
• Изолента для защиты проводки и предотвращения коротких замыканий.
• Клещи для работы с проводами, если потребуется их обрезка или соединение.
• Тестер для проверки подключения проводов перед подачей питания.
• Инструмент для извлечения магнитолы (если используется старый блок). Это могут быть специальные ключи для извлечения или универсальная плоская отвертка.

Подготовка места установки:

Перед тем как приступить к монтажу, стоит организовать рабочее место. Выберите ровную поверхность для размещения инструментов и магнитолы, чтобы избежать случайных повреждений. Убедитесь, что в автомобиле достаточно освещённое пространство, чтобы иметь хороший обзор на все действия.

При подготовке места установки магнитолы важно обеспечить доступ к разъёмам и проводам, которые будут подключаться к устройству. Иногда стоит снять декоративные панели или облицовки, чтобы избежать повреждений пластиковых элементов при установке.

Проверка подключения:

Перед тем как начать установку, убедитесь, что у вас есть все необходимые кабели и адаптеры для подключения. Если вам нужно использовать переходники для подключения новой магнитолы, позаботьтесь о их наличии заранее. Подготовьте провода для подключения питания, антенны и динамиков, а также прокладку проводки, чтобы избежать перегибов или натяжений, которые могут вызвать проблемы с контактом.

При правильной подготовке вы сможете значительно упростить процесс установки и избежать дополнительных затрат времени на поиски инструментов или исправление ошибок в подключении.

Снятие старой магнитолы без повреждений

Для безопасного снятия магнитолы Audi Chorus Blaupunkt важно соблюдать несколько шагов, чтобы избежать повреждения устройства и его компонентов. Приведенные ниже рекомендации помогут выполнить задачу правильно.

• Отключение питания автомобиля: Перед началом работы всегда отключайте аккумулятор. Это предотвратит короткие замыкания и защитит электронные компоненты от повреждений.
• Использование инструментов: Для снятия магнитолы потребуется специализированный инструмент. Подойдут ключи для разъема ISO, а также металлические или пластиковые шпатели для аккуратного отделения панели. Использование отвертки или других острых предметов может привести к повреждениям.
• Удаление облицовки: Снимите пластиковую рамку вокруг магнитолы, аккуратно поддевая ее пластиковым шпателем. Начинайте с одного края и постепенно двигайтесь вдоль панели, чтобы не повредить крепежные элементы.
• Извлечение магнитолы: После снятия рамки, используйте инструмент для извлечения магнитолы. В Audi Chorus Blaupunkt обычно есть два отверстия с каждой стороны магнитолы для вставки ключей. Вставьте их в эти отверстия и аккуратно вытяните устройство. Обратите внимание, чтобы магнитола не зацепила проводку при извлечении.
• Отсоединение проводов: После того как магнитола освободится от креплений, аккуратно отсоедините кабели питания и аудиоподключений. Начинайте с отсоединения проводов питания, чтобы избежать короткого замыкания. Все разъемы должны быть освобождены без излишнего усилия.
• Проверка состояния: Перед окончательным извлечением устройства, проверьте, не остались ли разъемы зацеплены или повреждены. Это поможет избежать трудностей при установке новой магнитолы.

Соблюдение этих рекомендаций поможет выполнить снятие магнитолы без повреждений, а также гарантирует ее дальнейшую пригодность для использования или ремонта.

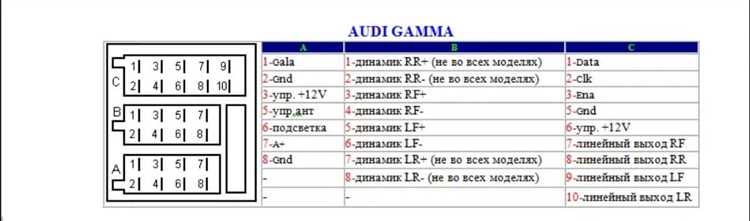

Распиновка разъёмов ISO и MINI ISO на Audi

Разъёмы ISO и MINI ISO на автомобилях Audi используются для подключения автомобильных магнитол. Понимание правильной распиновки этих разъёмов необходимо для корректного подключения аудиосистемы и обеспечения стабильной работы всех функций.

ISO разъём представляет собой стандартный разъём для автомобильных магнитол. Он состоит из двух частей: 12-контактного разъёма для питания и аудиосигналов. Важно понимать, какие контакты отвечают за какие функции, чтобы избежать ошибок при подключении.

В ISO разъёме следующие основные контакты:

• Контакт 1 – положительное питание (постоянное 12V).
• Контакт 2 – отрицательное питание (земля).
• Контакт 3 – питание при включении (питание для включения магнитолы).
• Контакты 4 и 5 – левый и правый каналы для передних динамиков (положительные).
• Контакты 6 и 7 – левый и правый каналы для задних динамиков (положительные).
• Контакты 8 и 9 – левый и правый каналы для передних динамиков (отрицательные).
• Контакты 10 и 11 – левый и правый каналы для задних динамиков (отрицательные).
• Контакт 12 – антенна (внешний сигнал).

MINI ISO разъём представляет собой уменьшенную версию ISO, но с теми же основными функциями. Часто используется в более новых моделях Audi. Его пины расположены по аналогии с ISO, но их количество может варьироваться в зависимости от модели магнитолы.

Основные контакты MINI ISO:

• Контакт 1 – питание 12V (постоянное).
• Контакт 2 – земля.
• Контакт 3 – включение питания магнитолы (питание при включении).
• Контакт 4 – антенна.
• Контакты 5 и 6 – динамики (левый и правый каналы).

При подключении всегда проверяйте соответствие номеров контактов с документацией для вашей модели автомобиля, чтобы избежать коротких замыканий и повреждений магнитолы. В случае сомнений лучше проконсультироваться с профессионалом или использовать специализированный адаптер.

Подключение питания и массы к Audi Chorus Blaupunkt

Для корректной работы магнитолы Audi Chorus Blaupunkt важно правильно подключить провода питания и массы. Ниже приведены основные этапы подключения этих компонентов.

Питание магнитолы подключается через провод, который должен быть подключен к постоянному источнику 12 Вольт, обеспечивающему питание устройства при выключенном зажигании. Этот провод обычно маркируется как «12V+» и подключается к проводу, который подает питание с аккумулятора. Важно убедиться, что соединение с источником питания выполнено через предохранитель для защиты от короткого замыкания.

Подключение массы (земли) происходит через провод, который обычно называется «GND». Этот провод должен быть подключен к кузову автомобиля или другому элементу, который служит в качестве заземления. Желательно использовать для этого место с хорошим контактом и минимальной коррозией, чтобы избежать проблем с заземлением и возможных помех в работе магнитолы.

При подключении массы важно избегать использования слишком длинных проводов, так как это может привести к потере сигнала или увеличению сопротивления, что повлияет на стабильность работы устройства.

Если подключение производится через адаптеры, важно убедиться в правильности соединений проводов, так как ошибки на этом этапе могут привести к выходу магнитолы из строя. Также следует проверять полярность подключения: провод «12V+» должен подключаться только к положительному контакту питания, а «GND» – к земле.

Соединение с заводскими динамиками автомобиля

Для правильного подключения магнитолы Audi Chorus Blaupunkt к заводским динамикам автомобиля необходимо учесть несколько важных факторов. Во-первых, важно понять, какой тип соединения используется для связи между головным устройством и динамиками. В большинстве моделей Audi используется стандартный разъем ISO, который представляет собой универсальный интерфейс для подключения аудиоустройств и динамиков.

Для начала, убедитесь, что магнитола поддерживает нужные выходы для подключения штатных динамиков. В большинстве автомобилей Audi, как и в других марках, динамики подключаются через проводку с четырьмя проводами: два для передних и два для задних динамиков. Это нужно учитывать при подключении проводов к соответствующим выходам на магнитоле.

Распиновка проводов ISO-разъема:

• Коричневый провод – земля.
• Красный провод – питание (12 В).
• Синий провод – антенна и усилитель (если используется).
• Белый и бело-черный провод – передний левый динамик.
• Зеленый и зеленый с черной полосой провод – передний правый динамик.
• Оранжевый и оранжевый с черной полосой провод – задний левый динамик.
• Синий и синий с черной полосой провод – задний правый динамик.

После того как провода подключены к магнитоле, следует убедиться, что они надежно закреплены и не могут вызвать короткое замыкание. Прокачка звукового сигнала через систему на низкой громкости поможет проверить правильность соединения. При этом важно убедиться, что все провода проложены без перегибов и не могут соприкасаться с металлическими частями автомобиля, что может вызвать помехи или повреждения проводки.

Особое внимание стоит уделить мощности динамиков. Если усилитель на магнитоле недостаточен для работы с заводскими динамиками, может потребоваться дополнительный усилитель, чтобы обеспечить чистоту и мощность звука. Для этого подключите усилитель через отдельные выходы на магнитоле и соедините его с динамиками. Однако для большинства автомобилей Audi мощностей встроенных усилителей будет достаточно для нормальной работы заводских динамиков.

После подключения обязательно протестируйте звук, чтобы убедиться в отсутствии искажений и правильности подключения каждого из динамиков.

Подключение антенны и функции автоматического поиска станций

Для подключения антенны к магнитоле Audi Chorus Blaupunkt используется стандартный разъем ISO. Он обеспечивает надежное соединение с антенной, обеспечивая качественный сигнал FM и AM. Важно удостовериться, что кабель антенны правильно подключен к соответствующему разъему на задней панели устройства. Проверьте, чтобы антенна была исправной и не имела повреждений на проводе или соединениях.

Функция автоматического поиска станций в магнитоле Audi Chorus Blaupunkt активируется через меню или специальную кнопку на передней панели устройства. После активации этой функции магнитола начинает сканировать доступные радиостанции в диапазоне FM или AM, автоматически сохраняет их в памяти и позволяет быстро переключаться между ними. Это особенно полезно в поездках, когда необходимо быстро находить и сохранять радиостанции без необходимости вручную настраивать частоту.

При первом использовании автоматического поиска рекомендуется выбрать диапазон FM или AM в зависимости от предпочтений. Для лучшего качества сигнала стоит держать магнитолу под углом, избегая препятствий для антенны. Если поиск станций не дает результатов, проверьте антенну на наличие дефектов или попробуйте установить её в более удобном месте для получения стабильного сигнала.

Магнитола имеет возможность сохранения до нескольких станций в памяти. Чтобы установить точные частоты, можно использовать ручной режим настройки, что особенно полезно в случае, если автомагнитола не может найти слабые станции.

Проверка работы и устранение возможных неисправностей

Для диагностики и устранения неисправностей магнитолы Audi Chorus Blaupunkt следует выполнить несколько простых шагов. Этот процесс поможет выявить как аппаратные, так и программные проблемы устройства.

1. Проверьте питание магнитолы. Неисправность в системе питания может привести к отказу работы устройства. Убедитесь, что:

• Провода питания подключены надежно.
• Предохранитель магнитолы не перегорел.
• Аккумулятор автомобиля имеет достаточное напряжение для нормальной работы системы.

2. Проблемы с звуком. Если звук на магнитоле пропадает или звучит с искажениями, следует:

• Проверить соединение динамиков и проводов.
• Убедиться, что не повреждены контакты на разъеме аудиовыхода.
• Проверить настройки баланса и громкости.

3. Проблемы с дисплеем. Если экран магнитолы не включается или отображает неправильную информацию, выполняйте следующие действия:

• Проверьте подключение кабелей и соединений экрана.
• Перезапустите устройство, отключив питание на несколько минут.
• Если проблема не исчезла, проверьте работу кнопки или сенсора управления экраном.

4. Проблемы с радио. Если магнитола не принимает радиостанции, проверьте:

• Подключение антенны.
• Настройки частоты и диапазона.
• Попробуйте перенастроить магнитолу на автоматический поиск станций.

5. Ошибки при чтении CD или USB-устройств. Если магнитола не может воспроизвести звук с диска или флешки:

• Проверьте работоспособность носителя (диск или флешку) на других устройствах.
• Очистите диск от загрязнений, если используется CD или DVD.
• Проверьте, поддерживает ли магнитола формат файлов на USB-устройстве.

6. Перегрев устройства. Если магнитола перегревается, что может приводить к отключению, рекомендуется:

• Проверить вентиляционные отверстия на наличие пыли или других загрязнений.
• Обеспечить достаточное охлаждение в автомобиле, избегая прямого попадания солнечных лучей на устройство.

После выполнения этих действий, если проблемы продолжают возникать, рекомендуется обратиться к профессиональному мастеру для более глубокой диагностики и ремонта.

Вопрос-ответ:

Как подключить магнитолу Audi Chorus Blaupunkt к автомобилю?

Для подключения магнитолы Audi Chorus Blaupunkt к автомобилю нужно выполнить несколько шагов. Во-первых, необходимо отсоединить старую магнитолу, если она была установлена ранее. Для этого снимите декоративные панели, освободите крепления и аккуратно вытяните устройство. Далее, подключите провода питания и антенны к новым разъемам магнитолы. Если в вашем автомобиле используется дополнительная проводка, то нужно будет использовать адаптеры для корректного подключения. После подключения всех кабелей установите магнитолу на место и закрепите ее. Не забудьте проверить, что все функции, включая радио и аудио-систему, работают должным образом.

Какие особенности установки магнитолы Audi Chorus Blaupunkt в автомобиль?

Установка магнитолы Audi Chorus Blaupunkt может иметь несколько особенностей в зависимости от модели автомобиля. Некоторые автомобили требуют использования адаптера для подключения, так как разъемы могут отличаться по форме или количеству пинов. Важно удостовериться, что магнитола подходит по размеру и типу разъема для вашей модели Audi. Иногда необходимо менять штатную проводку или использовать переходники. При установке следует быть внимательным, чтобы не повредить провода и соединения, а также чтобы устройство было надежно зафиксировано в кузове автомобиля. В случае сложностей лучше обратиться к специалистам, которые помогут установить магнитолу без лишнего риска.

Почему магнитола Audi Chorus Blaupunkt не включается после подключения?

Если магнитола Audi Chorus Blaupunkt не включается после подключения, причина может быть в нескольких вещах. Во-первых, стоит проверить, правильно ли подключены провода питания, включая провод «плюс» и «минус». Неправильное подключение питания может привести к тому, что устройство не получит электричество. Также стоит удостовериться в исправности предохранителей. Иногда проблема может быть связана с неисправностью самой магнитолы или с проблемами в проводке автомобиля. Рекомендуется проверить соединения и, если проблема не устраняется, обратиться к специалисту для диагностики устройства.

Как настроить аудиосистему на магнитоле Audi Chorus Blaupunkt после подключения?

После того как магнитола Audi Chorus Blaupunkt подключена и установлена, настройка аудиосистемы обычно сводится к нескольким основным действиям. Включите магнитолу и настройте язык интерфейса, если это необходимо. Затем можно настроить звуковые параметры, такие как баланс, громкость и эквалайзер. Для настройки радио важно выбрать региональные частоты и произвести поиск доступных радиостанций. Также стоит подключить внешние устройства, если они требуются, например, через USB или Bluetooth. Важно ознакомиться с инструкцией по эксплуатации, чтобы узнать все особенности настройки и доступные функции системы.
