Как подключить датчик газа в arduino

Для создания системы мониторинга качества воздуха или контроля уровня газа в помещениях с помощью платформы Arduino, часто используется газовый датчик. Эти датчики позволяют измерять концентрацию различных газов, таких как угарный газ (CO), аммиак (NH3) или метан (CH4). Подключение такого датчика к плате Arduino предоставляет возможности для создания реальных приложений, от домашних систем безопасности до устройств для умного дома.

При подключении газового датчика важно учитывать его напряжение питания и рабочие характеристики. Большинство популярных датчиков, таких как MQ-2 или MQ-7, работают на напряжении 5V и требуют достаточно времени для стабилизации после включения. Поэтому после подачи питания на датчик важно подождать несколько минут до получения точных измерений. Также стоит обратить внимание на его чувствительность и диапазон работы, чтобы выбрать соответствующую модель для ваших целей.

После того как аппаратная часть готова, следует настроить программное обеспечение. Arduino IDE предоставляет возможность использовать простые библиотеки для работы с газовыми датчиками. Однако для точных измерений и интерпретации данных нужно учитывать калибровку сенсора. Каждый датчик имеет свою специфику, поэтому важно следовать рекомендациям производителя относительно процесса калибровки, чтобы избежать ошибок в данных.

Выбор подходящего газового датчика для проекта на Arduino

При выборе газового датчика для подключения к плате Arduino важно учитывать несколько ключевых факторов: тип газа, чувствительность, диапазон измерений и совместимость с платформой. В зависимости от этих параметров, можно выбрать оптимальный датчик для конкретной задачи.

Основные типы газовых датчиков, которые используются в проектах с Arduino:

Полупроводниковые датчики – чаще всего применяются для детектирования угарного газа (CO), аммиака (NH3), метана (CH4) и других. Эти датчики чувствительны к низким концентрациям газа, но требуют калибровки и могут быть подвержены помехам от влажности и температуры.
Электрохимические датчики – используются для точного измерения определённых газов, таких как CO, O2, SO2. Эти датчики обеспечивают высокую чувствительность и точность, но они дороже и имеют ограниченный срок службы.
Инфракрасные датчики – используются для обнаружения углекислого газа (CO2), метана и других газов, которые поглощают инфракрасное излучение. Эти датчики более стабильны и не подвержены влиянию внешних условий, однако они дороже и сложнее в подключении.

При выборе газового датчика для Arduino важно также учитывать следующие моменты:

Напряжение питания – большинство газовых датчиков для Arduino работают от 3,3 или 5 В. Убедитесь, что выбранный датчик совместим с напряжением, которое может предоставить ваша плата.
Интерфейс подключения – газовые датчики могут использовать различные интерфейсы, такие как аналоговые выходы, цифровые сигналы или I2C. Выбор интерфейса зависит от возможностей вашей платы Arduino и потребности в точности измерений.
Чувствительность и диапазон измерений – выберите датчик с подходящей чувствительностью для вашего проекта. Например, для детекции угарного газа в домашних условиях лучше использовать датчик с низким порогом чувствительности.
Срок службы и калибровка – большинство датчиков требуют периодической калибровки, и их срок службы может быть ограничен. Выбирайте датчики с длительным сроком службы, если планируете продолжительную эксплуатацию устройства.

Примеры популярных датчиков для Arduino:

MQ-2 – универсальный полупроводниковый датчик для обнаружения угарного газа (CO), метана (CH4), пропана (C3H8), дыма и других газов. Это один из самых доступных датчиков для простых проектов.
MH-Z19 – инфракрасный датчик углекислого газа (CO2). Он позволяет точно измерять концентрацию CO2 в помещении и широко используется для систем вентиляции и контроля качества воздуха.
MiCS-5524 – электрохимический датчик для измерения угарного газа (CO), аммиака (NH3) и других опасных веществ. Отличается высокой точностью, но требует более сложной калибровки.

Важно учитывать, что правильный выбор газового датчика зависит от условий эксплуатации и требований проекта. Например, для мониторинга качества воздуха в помещении чаще всего выбирают датчики CO2 или полупроводниковые датчики для контроля за несколькими газами одновременно. Для более точных измерений и специфических применений можно выбрать датчики с электрохимическим или инфракрасным принципом работы.

Схема подключения газового датчика к контактам Arduino

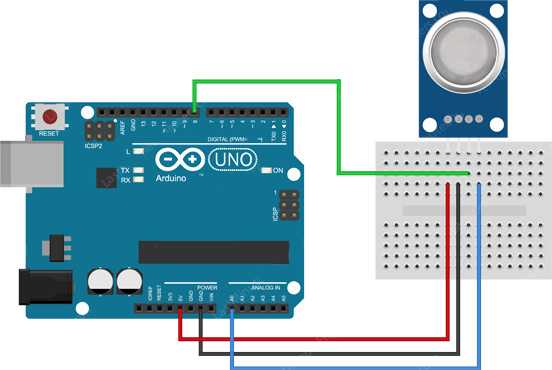

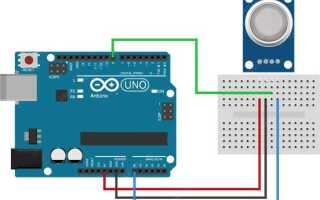

Для подключения газового датчика к плате Arduino необходимо соблюдать несколько важных шагов. На примере датчика MQ-2 схема подключения выглядит следующим образом:

Первым шагом подключите VCC пин датчика к пину 5V на плате Arduino. Это обеспечит питание датчика постоянным напряжением 5 Вольт. Для стабилизации работы датчика рекомендуется использовать фильтры питания, если в сети наблюдаются колебания напряжения.

Далее, пин GND датчика подключается к одному из GND пинов на Arduino. Это завершает создание общей земли для системы.

Для передачи данных датчик использует аналоговый сигнал. Подключите A0 пин на Arduino к выходу A0 датчика. Это позволит считывать данные с газового сенсора через аналоговый вход, который может принимать значения от 0 до 1023.

Если датчик поддерживает цифровой выход, например, как в модели MQ-2, можно подключить пин D2 Arduino к цифровому выходу датчика, который активируется при достижении определённой концентрации газа.

После подключения можно настроить программное обеспечение для работы с датчиком. В случае использования аналогового выхода следует настроить считывание данных с помощью функции analogRead(), а при использовании цифрового – через digitalRead().

Важно, что для стабильной работы датчика требуется учитывать время прогрева, которое может длиться до 2 минут после подачи питания.

Настройка аналогового и цифрового выхода газового датчика

Газовые датчики, такие как MQ, имеют два типа выходов: аналоговый и цифровой. Каждый из них используется для разных целей и требует отдельной настройки при подключении к плате Arduino.

Аналоговый выход датчика генерирует сигнал, пропорциональный концентрации газа в воздухе. Он выдает напряжение в диапазоне от 0 до 5 В, где 0 В соответствует минимальному уровню концентрации, а 5 В – максимальному. Для получения точных данных с аналогового выхода, необходимо калибровать датчик, используя эталонный газ (например, чистый воздух или известную концентрацию газа). На Arduino аналоговое значение считывается с помощью функции analogRead(), которая возвращает значение в диапазоне от 0 до 1023. Это значение можно преобразовать в реальное напряжение, умножив его на (5.0 / 1023.0).

Цифровой выход работает в двух состояниях: высокий уровень (HIGH) и низкий уровень (LOW). Он используется для обнаружения превышения заданного порога концентрации газа. Для настройки цифрового выхода нужно установить пороговое значение с помощью переменной, которая будет отслеживать, когда значение аналогового сигнала превышает это значение. Например, если значение аналогового сигнала больше 300 (на соответствующем уровне концентрации), цифровой выход изменится на высокий, и наоборот. Это может быть полезно для сигнализации о превышении предельно допустимой концентрации газа.

Для работы с аналоговым выходом рекомендуется использовать стабилизированный источник питания (например, 5 В от Arduino или внешнего источника) и минимизировать помехи на линиях питания. Также важно учитывать время прогрева датчика, которое может занять до 1-2 минут после подачи питания, до достижения стабильных показателей.

Для цифрового выхода важно правильно настроить пороговое значение с учетом характеристик датчика. Этот порог должен быть выбран в зависимости от типа газа и того, какие концентрации считаются опасными. Для точной настройки можно использовать калибровочную методику, проводя тесты на различных уровнях концентрации газа и записывая соответствующие значения с аналогового выхода.

Пример кода для считывания данных с газового датчика

Для считывания данных с газового датчика, подключённого к Arduino, используется аналоговый или цифровой выход, в зависимости от типа датчика. Рассмотрим пример для аналогового датчика, такого как MQ-2, который может обнаруживать различные газы, включая угарный газ, метан и дым.

Пример кода для Arduino:

int analogPin = A0; // Подключение аналогового выхода датчика
int sensorValue = 0; // Переменная для хранения значения с датчика
void setup() {
Serial.begin(9600); // Инициализация серийного монитора
}
void loop() {
sensorValue = analogRead(analogPin); // Считывание значения с датчика
Serial.print("Sensor Value: ");
delay(1000); // Задержка 1 секунда между считываниями
}

В этом коде:

analogPin — это пин, к которому подключён выход датчика. В нашем случае это A0.
sensorValue — переменная для хранения считанного значения с аналогового пина.
analogRead() — функция, которая считывает значение с аналогового пина. Возвращаемое значение будет от 0 до 1023, где 0 — минимальное значение, а 1023 — максимальное.
delay(1000) — задаёт задержку в 1 секунду между считываниями данных.

Рекомендуется использовать фильтрацию данных для уменьшения помех и повышения точности измерений. Это можно сделать через усреднение значений или применение скользящего среднего.

Калибровка газового датчика для точных измерений

Калибровка газового датчика – важный этап для получения точных и надежных данных о концентрации газа. Каждый датчик может иметь отклонения от реальных значений, особенно при изменении температуры или влажности. Калибровка позволяет минимизировать эти ошибки и настроить датчик для конкретных условий эксплуатации.

Первый шаг – подготовка датчика. Для калибровки потребуется чистый воздух с известной концентрацией газа (например, стандартный баллон с газом) и стабильная окружающая среда. Перед калибровкой важно дать датчику время на прогрев: обычно это занимает 24-48 часов, в зависимости от модели.

Для калибровки используйте два метода. Первый – это использование эталонного газового баллона. Задание нужной концентрации газа позволяет точно настроить датчик с помощью измерений и корректировки параметров в коде Arduino. Убедитесь, что концентрация газа в баллоне соответствует диапазону датчика.

Второй метод – это калибровка по нулевому значению в чистом воздухе. Ожидайте, что показания датчика в воздухе без газа будут близки к нулю. Если это не так, отрегулируйте коэффициенты в программном обеспечении. Для этого важно учитывать как стабильность показаний, так и отклонения от идеального нулевого значения.

Программная калибровка может включать в себя настройку коэффициентов сенсора, таких как коэффициент чувствительности и базовые значения для различных концентраций газа. Эти параметры зависят от используемого датчика и должны быть заданы согласно технической документации. Учитывайте, что не все датчики требуют или поддерживают программную калибровку, но большинство из них позволяют настраивать чувствительность через изменение кода Arduino.

После завершения калибровки проведите серию тестов с различными концентрациями газа для проверки точности показаний. При необходимости внесите дополнительные коррективы в параметры датчика. Постоянный мониторинг работы датчика поможет выявить его возможные отклонения в будущем и при необходимости провести повторную калибровку.

Таким образом, правильная калибровка газового датчика существенно влияет на качество измерений, а точная настройка параметров позволяет избежать ошибок и повысить надежность работы системы на базе Arduino.

Обработка показаний газового датчика в реальном времени

Одним из ключевых аспектов является правильная настройка алгоритма фильтрации данных. Показания газовых датчиков часто подвержены шуму, особенно в условиях нестабильной работы датчика или при изменении внешней среды. Для фильтрации рекомендуется использовать алгоритм скользящего среднего, который сглаживает резкие колебания показаний, обеспечивая стабильную работу системы.

Пример кода для реализации скользящего среднего:

#define SAMPLE_SIZE 10
int gasReadings[SAMPLE_SIZE];
int currentIndex = 0;
void setup() {
Serial.begin(9600);
for (int i = 0; i < SAMPLE_SIZE; i++) {
gasReadings[i] = 0;
}
}
void loop() {
int sensorValue = analogRead(A0);  // Чтение показаний с датчика
gasReadings[currentIndex] = sensorValue;  // Запись показания в массив
currentIndex = (currentIndex + 1) % SAMPLE_SIZE;
int averageReading = 0;
for (int i = 0; i < SAMPLE_SIZE; i++) {
averageReading += gasReadings[i];
}
averageReading /= SAMPLE_SIZE;
delay(1000);  // Задержка между измерениями
}

Для обеспечения точности данных важно использовать калибровку датчика. Обычно датчики требуют калибровки на начальной стадии работы, что позволяет исключить систематические ошибки в показаниях. Процесс калибровки включает в себя установку датчика в известную среду с определенной концентрацией газа и запись показаний на этом уровне.

Еще одной важной частью является создание системы оповещений или управления устройствами на основе показаний датчика. В реальном времени Arduino может использовать полученные данные для включения или выключения вентилятора, включения звукового сигнала или отправки уведомлений. Для этого можно использовать условные операторы, основанные на пороговых значениях концентрации газа:

int threshold = 500;  // Пороговое значение для срабатывания
if (averageReading > threshold) {
digitalWrite(LED_BUILTIN, HIGH);  // Включение индикатора
Serial.println("Предупреждение: Высокая концентрация газа");
} else {
digitalWrite(LED_BUILTIN, LOW);  // Выключение индикатора
}

Важно помнить, что датчики могут иметь задержку в реагировании на изменение концентрации газа, поэтому обработка данных должна учитывать эти особенности. Слишком быстрые изменения состояния могут привести к ложным срабатываниям. Для минимизации этого эффекта применяются алгоритмы, которые делают систему менее чувствительной к кратковременным колебаниям.

Также стоит учитывать, что внешние факторы, такие как температура и влажность, могут влиять на точность показаний. Поэтому для повышения надежности системы рекомендуется использовать дополнительные датчики, которые будут компенсировать эти изменения. Например, датчики температуры и влажности можно подключить к Arduino и использовать их для корректировки показаний газового датчика.

Настройка оповещений при превышении порога концентрации газа

Для настройки оповещений при превышении порога концентрации газа с использованием Arduino необходимо интегрировать датчик газа с платой, а также реализовать алгоритм отслеживания значений и активации предупреждения. Важно заранее определить пороговые значения, которые будут служить индикатором опасности, и предусмотреть способы уведомления пользователя (звуковые или визуальные сигналы).

Следующий этап – установка порогового значения, при котором будет срабатывать оповещение. Например, для газов типа метан или угарный газ, пороговые концентрации могут быть установлены в зависимости от конкретного приложения, но чаще всего это значения от 200 до 1000 ppm. Чтобы реализовать проверку, достаточно добавить условие в основной цикл программы, например:

int gasValue = analogRead(A0); // Считываем показания с датчика
int threshold = 300; // Пороговое значение для срабатывания оповещения
if (gasValue > threshold) {
// Включаем сигнализацию
digitalWrite(buzzerPin, HIGH);
}
else {
digitalWrite(buzzerPin, LOW);
}

Вместо простого сигнала можно использовать различные методы уведомления. Например, подключить светодиод или экран для отображения состояния концентрации газа. Для звукового сигнала можно использовать активный пьезоизлучатель. Если требуется отправить уведомление на мобильное устройство, можно подключить модуль Wi-Fi (например, ESP8266) и отправить данные через HTTP-запрос.

Также можно добавить плавное изменение порога в зависимости от окружающих условий, например, учитывать температуру или влажность, что может повысить точность измерений. В случае с датчиками MQ для этого используется процесс калибровки, который помогает компенсировать изменения характеристик датчика в зависимости от внешних факторов.

При настройке системы важно провести тестирование на разных концентрациях газа, чтобы убедиться в точности срабатывания оповещений. Лучше всего проводить тесты в контролируемых условиях, например, в хорошо проветриваемом помещении, чтобы исключить ложные срабатывания.

Вопрос-ответ:

Как подключить газовый датчик к плате Arduino?

Для подключения газового датчика к плате Arduino потребуется несколько шагов. Сначала нужно подключить выводы датчика к пинам Arduino: VCC подключается к 5V на плате Arduino, GND — к GND. Аналоговый выход датчика (обычно обозначен A0) нужно подключить к одному из аналоговых входов на Arduino, например, к A0. После этого можно писать код для считывания данных с датчика и их обработки в программе.

Что делать, если газовый датчик не дает точных данных?

Если газовый датчик не дает точных данных, возможно, нужно откалибровать его. Это можно сделать, следуя инструкциям производителя. Обычно это включает в себя настройку через переменные резисторы на самом датчике или выполнение калибровки с использованием известной концентрации газа. Также стоит проверить, правильно ли подключены все провода и нет ли сбоев в электрической цепи.

Какие датчики газа можно использовать с Arduino для обнаружения различных газов?

Для обнаружения различных газов с Arduino можно использовать различные датчики. Например, для обнаружения угарного газа (CO) можно использовать датчик MQ-7, для метана — датчик MQ-4, а для аммиака — датчик MQ-137. Каждый датчик имеет свои особенности, такие как рабочее напряжение, тип сигналов (аналоговый или цифровой), и диапазон обнаруживаемых газов. Подключение и использование таких датчиков аналогично, но для каждого конкретного датчика следует учитывать его технические характеристики и особенности калибровки.
