RGB светодиод – это универсальный компонент для создания разнообразных цветовых эффектов в проектах на платформе Arduino. В отличие от обычных одноцветных светодиодов, RGB светодиод состоит из трёх отдельных светодиодов: красного, зелёного и синего, что позволяет смешивать цвета и получать широкий спектр оттенков.
Подключение такого светодиода к Arduino требует внимательности к схеме подключения и особенностям работы с различными типами пинов. Для управления каждым цветом RGB светодиода нужно использовать по одному пину для каждого канала (R, G, B), а также обеспечить правильное подключение к источнику питания и резисторам для защиты компонентов.
В этом руководстве будет рассмотрено, как правильно подключить RGB светодиод к Arduino и как управлять его цветами с помощью простого кода. Мы разобьём процесс на этапы: от создания схемы подключения до написания программы для изменения цветов и создания световых эффектов. Следуя инструкциям, вы сможете легко интегрировать RGB светодиод в свой проект.
Выбор между общим анодом и катодом RGB-светодиода
RGB-светодиоды бывают двух типов: с общим анодом и с общим катодом. Выбор между ними зависит от особенностей схемы подключения и логики работы микроконтроллера, например, Arduino.
В RGB-светодиодах с общим катодом все катоды соединены между собой и подключаются к земле. Аноды каждого канала управляются отдельно, и для увеличения яркости необходимо подавать на анод более высокое напряжение. Этот тип светодиодов имеет более привычную для многих разработчиков логику работы: чем выше уровень сигнала, тем ярче свет.

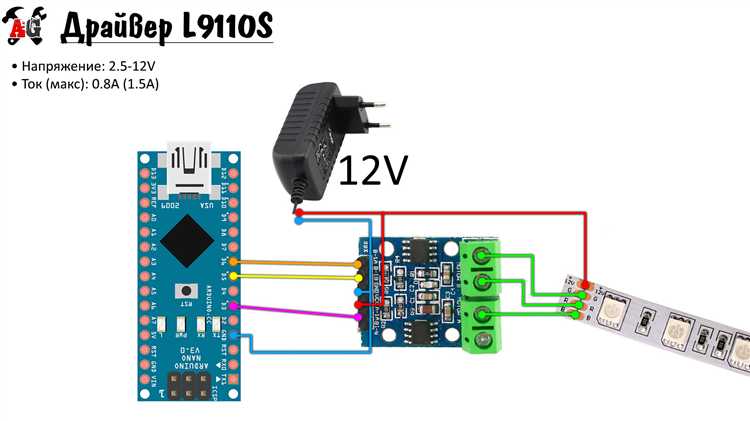

Важно также учитывать, что для RGB-светодиодов с общим анодом могут понадобиться дополнительные компоненты, такие как транзисторы или резисторы, для корректной работы. Если вы хотите избежать таких дополнительных элементов, выбор RGB-светодиода с общим катодом будет более удобным для подключения напрямую к Arduino.
Определение, какой тип светодиода использовать, зависит от вашего опыта с электроникой и предпочтений в программировании. Светодиоды с общим катодом чаще всего используются, поскольку их логика более интуитивно понятна и требует меньше дополнительных компонентов, что упрощает процесс разработки.
Для расчета нужных резисторов учитывают следующие параметры:
- Напряжение питания (Vcc): Обычно для Arduino используется 5 В.
- Напряжение падения на светодиодах (Vf): Для красного – около 2 В, для зеленого и синего – около 3,2 В.
- Ток, который должен протекать через светодиод (I): Рекомендуется ограничить ток до 20 мА для каждого канала, чтобы не перегрузить светодиод.
Для каждого канала необходимо рассчитать значение резистора с помощью закона Ома:
- R = (Vcc — Vf) / I
Где:
- Vcc – напряжение питания (обычно 5 В);
- Vf – напряжение падения на светодиоде;
- I – желаемый ток (20 мА или 0,02 А).
Пример расчета для красного канала (Vf = 2 В):
- R = (5 — 2) / 0,02 = 150 Ом.
Для зеленого и синего каналов (Vf = 3,2 В):
- R = (5 — 3,2) / 0,02 = 90 Ом.
Рекомендуется использовать резисторы с номиналом, немного превышающим рассчитанные значения для безопасности. Например, для красного канала можно использовать резистор на 150 Ом, а для зеленого и синего – на 100 Ом. Важно, чтобы резисторы были достаточно мощными, чтобы не перегреваться при длительной работе (мощность резистора можно рассчитать по формуле P = I² * R).

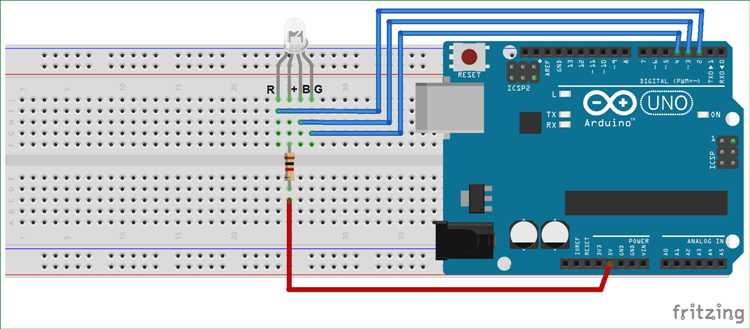

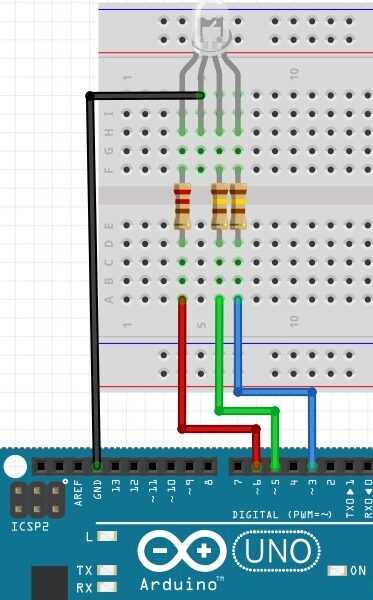

Подключение светодиода к Arduino осуществляется следующим образом:
- Подключите длинную ножку RGB-светодиода (анод) к общей «земле» (GND) на Arduino.
После подключения можно использовать функции PWM для регулировки яркости каждого канала RGB-светодиода и создания различных цветов. При правильном подборе резисторов и грамотном подключении, светодиод будет работать долго и без перегрева.
Рассчет номиналов резисторов для каждого цвета
При подключении RGB светодиодов к Arduino необходимо правильно выбрать номинал резисторов для каждого из каналов (красного, зелёного и синего). Это важно для обеспечения безопасной работы светодиодов и предотвращения их повреждения из-за превышения тока. Рассмотрим, как рассчитать необходимые резисторы для каждого цвета светодиода, основываясь на напряжении питания и параметрах самого диода.
Обычно RGB светодиоды имеют следующие характеристики:
- Красный канал: прямое напряжение 1.8–2.2 В
- Зелёный канал: прямое напряжение 3.0–3.2 В
- Синий канал: прямое напряжение 3.0–3.2 В
Для расчёта резистора используем закон Ома: R = (V_питания — V_диода) / I_диода, где:
- V_питания – напряжение питания (например, 5 В на Arduino),
- V_диода – прямое напряжение для каждого канала (смотри выше),
- I_диода – желаемый ток через диод (обычно 20 мА для стандартных светодиодов).
Для расчёта резисторов для каждого канала RGB-светодиода на Arduino с питанием 5 В, где ток через диод равен 20 мА (0.02 А), расчёты будут следующими:
Красный канал: R = (5 — 2) / 0.02 = 150 Ом
Зелёный канал: R = (5 — 3.1) / 0.02 = 95 Ом
В коде создайте переменные для хранения значений яркости (от 0 до 255) каждого цвета:
int redPin = 9;
int greenPin = 10;
int bluePin = 11;
void setup() {
pinMode(redPin, OUTPUT);
pinMode(greenPin, OUTPUT);
pinMode(bluePin, OUTPUT);
}
Для установки конкретного цвета используйте функцию analogWrite():
void loop() {
analogWrite(redPin, 255); // Максимально красный
analogWrite(greenPin, 0); // Зелёный выключен
analogWrite(bluePin, 0); // Синий выключен
delay(1000);
analogWrite(redPin, 0);
analogWrite(greenPin, 255); // Максимально зелёный
analogWrite(bluePin, 0);
delay(1000);
analogWrite(redPin, 0);
analogWrite(greenPin, 0);
analogWrite(bluePin, 255); // Максимально синий
delay(1000);
}
Для плавного перехода между цветами используйте циклы с постепенным изменением значения ШИМ:
for (int i = 0; i <= 255; i++) {
analogWrite(redPin, i);
analogWrite(greenPin, 255 - i);
analogWrite(bluePin, 0);
delay(10);
}
Избегайте одновременного включения всех каналов на полную мощность, если питание слабое – это может вызвать перегрев или просадку напряжения. Для более точной настройки используйте функции или массивы для хранения цветовых профилей.
Создание плавной смены цветов с помощью функции analogWrite()
Для реализации плавного перехода между цветами на RGB-светодиоде потребуется управлять яркостью каждого канала (красного, зелёного и синего) с помощью широтно-импульсной модуляции. Arduino предоставляет функцию analogWrite(), которая позволяет установить уровень сигнала от 0 до 255 на пинах с поддержкой PWM.

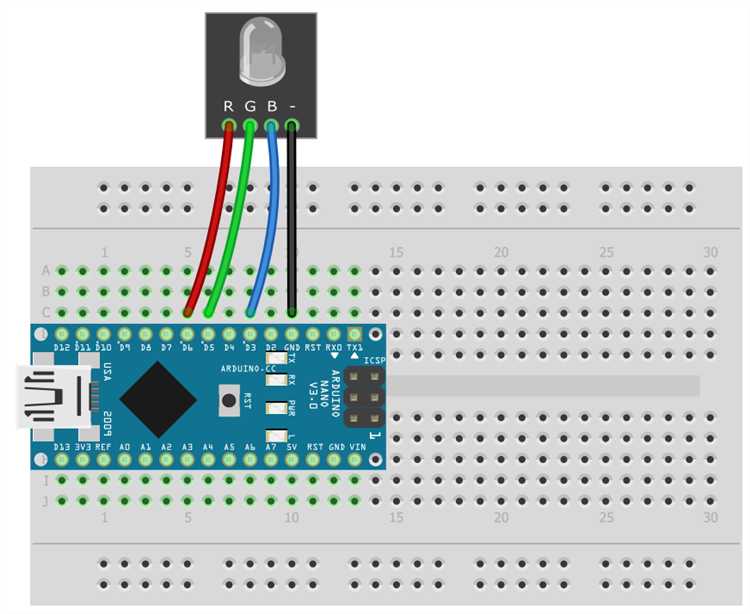

Подключите аноды или катоды каждого цвета к ШИМ-пинам Arduino. Например: красный – к пину 9, зелёный – к 10, синий – к 11. Не забудьте использовать токоограничивающие резисторы (обычно 220 Ом для каждого канала).
Для создания эффекта плавной смены цвета реализуйте цикл, в котором поочерёдно изменяются значения яркости каналов. Ниже представлен пример кода, создающий постепенный переход по спектру RGB:
void setup() {
pinMode(9, OUTPUT); // Красный
pinMode(10, OUTPUT); // Зелёный
pinMode(11, OUTPUT); // Синий
}
void loop() {
for (int i = 0; i <= 255; i++) {
analogWrite(9, 255 - i); // Красный убывает
analogWrite(10, i); // Зелёный нарастает
delay(10);
}
for (int i = 0; i <= 255; i++) {
analogWrite(10, 255 - i); // Зелёный убывает
analogWrite(11, i); // Синий нарастает
delay(10);
}
for (int i = 0; i <= 255; i++) {
analogWrite(11, 255 - i); // Синий убывает
analogWrite(9, i); // Красный нарастает
delay(10);
}
}
Регулируя шаг изменения (в данном случае – 1) и задержку (delay(10)), можно управлять скоростью смены цветов. Чем меньше задержка, тем быстрее происходит переход. Для получения более сложных эффектов рекомендуется использовать синусоиды или функции easing для нелинейной смены значений.
Диагностика проблем при подключении RGB-светодиода
При подключении RGB-светодиода к Arduino могут возникать различные проблемы, которые связаны как с аппаратной частью, так и с программным обеспечением. Рассмотрим основные из них и методы диагностики.
1. Отсутствие свечения светодиода
2. Неверные цвета
Когда светодиод включает неправильный цвет, это может означать, что пины для каждого канала (R, G, B) перепутаны. Проверьте, что в коде правильно указаны пины для каждого канала. Для диагностики можно временно использовать программу, которая поочередно включает все три цвета и проверяет, какие из них не совпадают с ожидаемыми.
3. Тусклый свет
Если светодиод светится, но тускло, возможны две причины. Во-первых, может быть недостаточно напряжения для работы светодиода. Для RGB-светодиодов обычно требуется 5V, однако если используемый источник питания не может обеспечить нужное количество тока, светодиод будет тусклым. Во-вторых, проверьте, правильно ли выбран резистор для ограничения тока, если используется общий анод или катод. Подберите резистор с соответствующим значением, чтобы избежать перегрева или повреждения светодиода.
4. Неудачная работа при использовании библиотеки
Если при использовании библиотеки для управления RGB-светодиодом возникли проблемы, стоит проверить, правильно ли установлена библиотека и актуальна ли версия. Некоторые библиотеки могут не поддерживать определенные модели Arduino, что также может стать причиной неправильного поведения светодиода. Для проверки отключите библиотеку и попробуйте управлять светодиодом напрямую, используя стандартные функции Arduino.
5. Проблемы с общим анодом или катодом
Важно правильно идентифицировать тип вашего RGB-светодиода (с общим анодом или катодом). Подключение в обратную сторону приведет к тому, что светодиод не будет работать. В случае с общим анодом необходимо подключить положительный контакт к источнику питания, а в случае с общим катодом – к земле. Если тип светодиода неизвестен, можно использовать мультиметр для проверки полярности.
6. Использование слишком высоких значений PWM
Некорректная настройка частоты ШИМ (PWM) для управления яркостью может привести к мерцанию или нестабильному свечению светодиода. Обычно для RGB-светодиодов частота PWM должна быть в пределах 500 Гц – 1 кГц. Убедитесь, что в коде не установлены слишком высокие значения, которые могут перегрузить пины и вызвать неправильное поведение.
7. Проблемы с кодом
Если после правильного подключения и настройки аппаратной части светодиод не работает, возможно, ошибка кроется в коде. Проверьте, правильно ли настроены пины, и нет ли конфликтов с другими подключенными устройствами. Иногда проблема может быть связана с неправильной логикой изменения цвета или с недоразумением в расчетах значений для каждого канала (RGB). Простая проверка с базовой программой, которая включает светодиод в разных цветах, может помочь выявить ошибки в логике программы.
Вопрос-ответ:
Как правильно подключить RGB светодиод к Arduino?
Для подключения RGB светодиода к Arduino необходимо использовать три пина на плате для управления тремя цветами (красным, зеленым и синим). Каждый цвет подается на соответствующий пин через резистор (обычно 220 Ом). Пины RGB светодиода подключаются к аналоговым пинам Arduino (например, A0, A1 и A2), чтобы регулировать яркость каждого цвета. Важно подключить общий контакт светодиода к земле (GND). После подключения нужно настроить пины как выходные в коде, а затем использовать команду analogWrite() для регулировки яркости каждого канала.
Как управлять яркостью каждого цвета RGB светодиода на Arduino?
Яркость каждого цвета RGB светодиода можно управлять с помощью функции analogWrite() в коде Arduino. Для этого каждому пину, отвечающему за цвет (красный, зеленый и синий), нужно назначить значение от 0 до 255, где 0 — это минимальная яркость (выключен), а 255 — максимальная яркость (полное включение). Например, если вы хотите, чтобы красный цвет был ярким, а синий — слабым, вы можете установить для красного значения 255, а для синего — 50. Это позволяет создавать различные оттенки цветов, смешивая их на основании RGB модели.
Нужно ли использовать резисторы при подключении RGB светодиода к Arduino?
Да, для правильной работы RGB светодиода необходимо использовать резисторы, чтобы ограничить ток, который проходит через светодиод. Без резисторов светодиод может быстро выйти из строя из-за избыточного тока. Обычно используется резистор номиналом 220 Ом для каждого канала (красного, зеленого и синего). Это поможет защитить как светодиод, так и Arduino от повреждений.
Как сделать плавное изменение цветов на RGB светодиоде с помощью Arduino?
Для плавного изменения цветов можно использовать функцию analogWrite() в сочетании с циклическим изменением значений яркости. В цикле можно постепенно увеличивать или уменьшать значение яркости для каждого канала. Для плавных переходов между цветами часто используют функцию delay() для контроля времени изменения. Также можно добавить цикл, который плавно изменяет значения от 0 до 255 и обратно, что создаст эффект «душевного» переливающегося света.
Какие ошибки чаще всего делают при подключении RGB светодиода к Arduino?
Основные ошибки, которые могут возникнуть при подключении RGB светодиода, включают неправильное подключение пинов, отсутствие резисторов и неправильное использование пинов в коде. Иногда пользователи подключают пины светодиода не к нужным выходам на Arduino или забывают подключить общий контакт к земле. Также частой ошибкой является неумение регулировать яркость, что может привести к тому, что светодиод будет работать слишком ярко или тускло. Важно также проверять, что резисторы используются правильно, чтобы избежать перегрузки и повреждения компонентов.
