Как подключить sonoff basic

Sonoff Basic – это недорогое и функциональное устройство для умного дома, которое позволяет дистанционно управлять различными электрическими приборами. Оно совместимо с платформами типа eWeLink и поддерживает работу через Wi-Fi, что делает его удобным для использования в любых условиях. Для того чтобы подключить Sonoff Basic к сети и настроить его, необходимо пройти несколько шагов, начиная с физического подключения устройства и заканчивая настройкой через приложение на смартфоне.

Первый шаг: Подключение Sonoff Basic к электрической сети. Устройство имеет два основных входа: L (фаза) и N (ноль). Чтобы подключить его, нужно правильно соединить провода от вашей электрической сети с контактами на устройстве. Не забывайте отключить питание на распределительном щите перед началом работы. Важно также помнить, что Sonoff Basic предназначен для установки в распределительную коробку или щиток, а не для использования с сетевыми розетками.

Второй шаг: Подключение к Wi-Fi. После того как Sonoff Basic подключен к электросети, необходимо включить устройство, удерживая кнопку на нем. Устройство перейдет в режим ожидания подключения, а индикатор начнет мигать. Далее необходимо открыть приложение eWeLink на вашем смартфоне. Если у вас его нет, скачайте и установите его из App Store или Google Play. В приложении выберите опцию «Добавить устройство», найдите Sonoff Basic и следуйте инструкциям на экране для подключения устройства к вашей Wi-Fi сети.

Третий шаг: Настройка управления через приложение. После того как Sonoff Basic подключится к вашей сети Wi-Fi, вы сможете управлять им через приложение. Здесь можно настроить различные параметры, такие как включение и выключение устройства по расписанию, управление с помощью голосовых команд через Google Assistant или Amazon Alexa, а также настройку автоматизации для более сложных сценариев использования.

Важно учитывать, что для стабильной работы устройства сеть Wi-Fi должна быть надежной, с хорошим покрытием на месте установки Sonoff Basic.

Выбор питания и безопасное подключение Sonoff Basic

Sonoff Basic работает от сети 220 В переменного тока, что требует строгого соблюдения правил электробезопасности при подключении. Устройство не оснащено защитой от перегрузки, поэтому важно обеспечить стабильное напряжение и использовать предохранитель.

• Подключение выполняется к фазе (L) и нулю (N) – провода должны быть четко определены с помощью индикаторной отвертки или мультиметра.
• Перед подключением обязательно отключить питание на распределительном щите.
• Питание подключается к клеммам IN – фаза к L IN, ноль к N IN. К нагрузке выходят провода с клемм OUT.
• Все соединения затягиваются отверткой с достаточным усилием, чтобы исключить нагрев клемм из-за слабого контакта.
• Рекомендуется использовать провод сечением не менее 1.5 мм², если подключается бытовая техника мощностью до 2000 Вт.
• Корпус устройства не является защищённым от пыли и влаги. Установка вне помещения допускается только в герметичной монтажной коробке с классом защиты не ниже IP65.

При первом включении проверьте отсутствие искрения и запаха гари. Если устройство не реагирует, немедленно обесточьте линию и перепроверьте схему подключения. Не допускается использование Sonoff Basic без внешней защиты – автомат или плавкий предохранитель на 6–10 А обязателен.

Разборка корпуса для доступа к контактам подключения

Для того чтобы подключить Sonoff Basic к сети, необходимо получить доступ к контактам устройства. Это требует аккуратной разборки корпуса, чтобы не повредить его и не нарушить функциональность устройства. Ниже описаны шаги, которые помогут безопасно и быстро разобрать корпус Sonoff Basic.

1. Подготовьте инструменты: отвертку с плоским или крестовым наконечником (в зависимости от модели) и пластиковую лопаточку или медиатор для аккуратного разделения частей корпуса.

2. Найдите место для разборки. Корпус Sonoff Basic состоит из двух частей, скрепленных пластиковыми защелками. Обычно разборка начинается с одной из сторон, где защелки меньше всего подвержены нагрузке.

3. Аккуратно вставьте лопаточку между половинками корпуса. Постарайтесь не использовать чрезмерное усилие, чтобы не сломать защелки. Плавно двигайте инструмент по периметру, пока корпус не начнёт разделяться.

4. После того как одна сторона корпуса освободится, аккуратно отсоедините обе половины. Следите, чтобы не повредить соединительные кабели внутри.

5. Внутри устройства находится плата с контактами для подключения. При разборке убедитесь, что корпус не закрывает контакты и проводку, чтобы облегчить процесс подключения.

6. Некоторые модели Sonoff Basic могут быть дополнительно защищены небольшой пломбой или наклейкой на задней панели. Это не критично, но будьте внимательны при её удалении, чтобы не повредить плату.

7. Убедитесь, что корпус Sonoff Basic полностью открыт, и у вас есть доступ ко всем необходимым контактам. Теперь можно приступать к подключению проводов.

При разборке всегда придерживайтесь аккуратности. Это поможет избежать повреждений устройства и обеспечит долгосрочную эксплуатацию устройства Sonoff Basic.

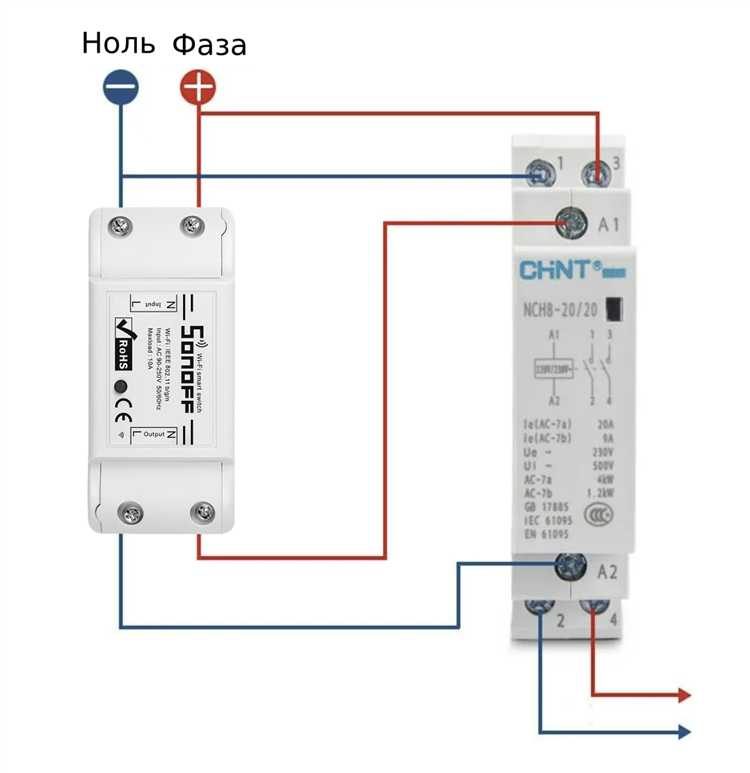

Подключение Sonoff Basic к домашней электросети

Отключите питание в распределительном щите, чтобы избежать поражения электрическим током. Убедитесь в отсутствии напряжения на линии, используя индикатор-фазоуказатель.

Снимите пластиковую крышку Sonoff Basic, открутив два винта. На корпусе устройства обозначены клеммы: «IN» – вход питания, «OUT» – выход к нагрузке. Клеммы «N» и «L IN» принимают напряжение от сети 220 В, «N» и «L OUT» подключаются к управляемому устройству (например, лампе).

Подключите фазный провод (обычно коричневый или черный) к клемме «L IN», нулевой (синий) – к клемме «N IN». На выходе повторно подключите ноль к «N OUT» и фазу – к «L OUT». Убедитесь, что зажимы затянуты плотно, чтобы исключить искрение и нагрев.

Закройте корпус и зафиксируйте его винтами. Включите питание в щите. Если индикатор на корпусе начинает мигать, питание подано правильно и устройство готово к дальнейшей настройке.

Ввод устройства в режим прошивки или сопряжения

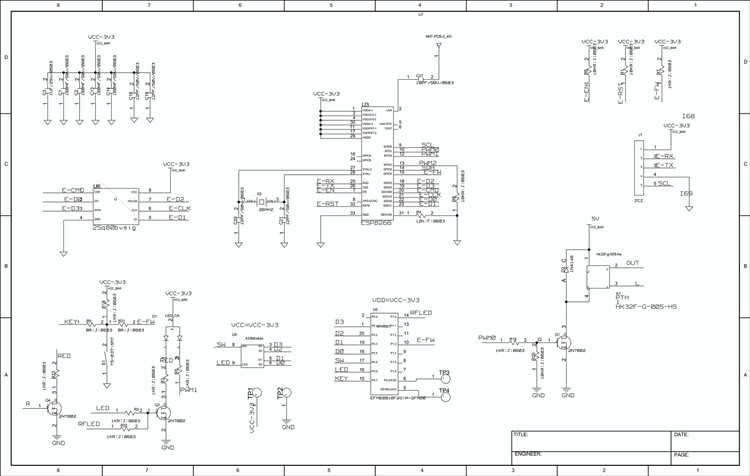

Для перехода Sonoff Basic в режим прошивки требуется физическое вмешательство в устройство. Перед началом отключите питание и снимите корпус. Найдите контактные площадки: GND, TX, RX и 3V3 – они расположены вдоль края платы рядом с микроконтроллером ESP8266.

Используйте USB-UART адаптер с уровнем 3.3 В (не 5 В). Подключите следующим образом:

Для входа в режим прошивки: зажмите кнопку на корпусе и, удерживая её, подключите питание (через адаптер или внешний источник 3.3 В). Отпустите кнопку через 2–3 секунды. Светодиод должен остаться выключенным – это признак того, что ESP8266 находится в режиме загрузчика (Flash Mode).

Для сопряжения с приложением eWeLink: подключите устройство к сети 220 В. Удерживайте кнопку более 5 секунд, пока индикатор не начнёт быстро мигать – это сигнал о готовности к сопряжению. Используйте только 2.4 ГГц Wi-Fi, так как Sonoff Basic не поддерживает 5 ГГц. Перед началом убедитесь, что в смартфоне включён Bluetooth и разрешён доступ к геопозиции.

Настройка Wi-Fi через приложение eWeLink

Установите приложение eWeLink из Google Play или App Store. После запуска создайте учётную запись или войдите в существующую. Подключите смартфон к сети Wi-Fi 2.4 ГГц – диапазон 5 ГГц не поддерживается устройством Sonoff Basic.

Убедитесь, что устройство обесточено. Зажмите кнопку на корпусе Sonoff Basic и удерживайте её. Подключите питание, продолжая удерживать кнопку до тех пор, пока светодиод не начнёт быстро мигать. Это режим сопряжения (Quick Pairing Mode).

В приложении нажмите «+» для добавления нового устройства. Выберите метод «Quick Pairing» и подтвердите доступ к местоположению, если потребуется. Укажите SSID и пароль от сети Wi-Fi. Нажмите «Далее» и дождитесь завершения подключения. Устройство автоматически появится в списке с возможностью задать имя и расположение.

Если светодиод не мигает или сопряжение не удаётся, выполните сброс, удерживая кнопку более 5 секунд при включённом питании. Повторите процедуру подключения.

После успешного добавления проверьте, управляется ли Sonoff Basic через приложение. Рекомендуется сразу включить автоматическое обновление прошивки в настройках устройства для стабильной работы.

Создание учетной записи и добавление устройства в eWeLink

Установите приложение eWeLink из Google Play или App Store. После запуска выберите регион, соответствующий вашему местоположению, иначе устройство не подключится к серверу.

Нажмите «Регистрация» и введите адрес электронной почты. Придумайте надежный пароль и подтвердите учетную запись через код, отправленный на почту. Используйте реальный email – он потребуется для восстановления доступа.

После входа в приложение подключите Sonoff Basic к питанию. Устройство должно войти в режим сопряжения: светодиод мигает дважды в секунду. Если индикатор светится иначе, нажмите и удерживайте кнопку на корпусе около 5–7 секунд до нужного режима.

В приложении нажмите «+» и выберите «Быстрое сопряжение». Подтвердите доступ к Wi-Fi и введите данные вашей домашней сети (только 2.4 ГГц, без скрытых SSID). Не используйте символы типа «!» или «#» в имени и пароле Wi-Fi – устройство может не подключиться.

Дождитесь завершения процесса. После успешного подключения устройство появится в списке с возможностью переименовать его. При необходимости добавьте иконку или переместите в нужную комнату.

Убедитесь, что устройство обновлено до последней версии прошивки через раздел «Настройки» – это обеспечит стабильную работу и поддержку новых функций.

​

Проверка работы и устранение возможных ошибок подключения

Проверка питания устройства: убедитесь, что клеммы L IN и N IN подсоединены к источнику переменного тока 220 В. После подачи питания должен загореться светодиод на корпусе Sonoff Basic. Его отсутствие свидетельствует о проблемах с проводкой или неисправности устройства.

Сброс до заводских настроек: если устройство не подключается к Wi-Fi, нажмите и удерживайте кнопку на корпусе не менее 5 секунд, пока индикатор не начнёт быстро мигать. Это активирует режим сопряжения. При необходимости выполните повторный сброс.

Проверка подключения к Wi-Fi: Sonoff поддерживает только сети 2.4 ГГц. Убедитесь, что ваш маршрутизатор не работает исключительно в диапазоне 5 ГГц. При использовании двойного диапазона временно отключите 5 ГГц для упрощения подключения.

Совместимость с приложением: используйте актуальную версию eWeLink. Войдите в учётную запись, нажмите «+», выберите «Quick Pairing» (режим по умолчанию) и следуйте инструкциям. Если устройство не обнаруживается, проверьте уровень сигнала Wi-Fi в месте установки.

Обновление прошивки: после первого подключения проверьте наличие доступных обновлений прошивки в приложении. Устаревшая версия может вызвать нестабильную работу или сбои.

Диагностика через индикатор: светодиод мигает с разной частотой в зависимости от состояния. Быстрое мигание – режим подключения. Медленное мигание – потеря связи. Постоянный свет – успешное подключение. Используйте эту информацию для точной диагностики.

Проблемы с управлением: если устройство подключено, но не реагирует на команды, проверьте наличие интернета на смартфоне и работоспособность облачного сервиса. Также убедитесь, что устройство не было удалено или сброшено другим пользователем.

Вопрос-ответ:

Можно ли подключить Sonoff Basic без пайки? Как это сделать?

Да, устройство можно подключить без пайки, используя зажимы или клеммники для соединения проводов. Sonoff Basic оснащён винтовыми клеммами, к которым можно подсоединить фазу и ноль с помощью обычной отвёртки. Это упрощает установку и особенно удобно для тех, кто не имеет опыта работы с паяльником. Тем не менее, при использовании без пайки важно тщательно зафиксировать провода, чтобы избежать искрения и ослабления контакта.

Нужно ли подключение к интернету для работы Sonoff Basic?

Для первоначальной настройки через приложение eWeLink подключение к интернету требуется. После этого устройство получает команды через Wi-Fi. Без интернета Sonoff Basic может работать только с ручным управлением или по заранее установленному расписанию, если оно сохранено в памяти устройства. Управление через приложение или голосовых помощников без интернета будет недоступно.

Как перевести Sonoff Basic в режим сопряжения, если он не определяется в приложении?

Чтобы перевести устройство в режим сопряжения, нужно нажать и удерживать кнопку на корпусе Sonoff Basic около 5 секунд, пока индикатор не начнёт быстро мигать. Это сигнализирует о том, что устройство готово к подключению. Если этого не происходит, можно попробовать сбросить настройки, удерживая кнопку 10 секунд. После этого устройство снова войдёт в режим подключения.

Можно ли управлять Sonoff Basic с нескольких смартфонов?

Да, можно. Для этого необходимо установить приложение eWeLink на другие смартфоны и войти в тот же аккаунт, через который была выполнена первичная настройка. Также доступна функция «Поделиться устройством» — владелец может разрешить другим пользователям управлять устройством, отправив им приглашение из приложения. Таким образом, доступ можно предоставить членам семьи или коллегам.

Какие типы нагрузок можно подключать к Sonoff Basic?

Sonoff Basic рассчитан на переменный ток 100–240 В и поддерживает нагрузку до 10 А, что соответствует мощности примерно 2200 Вт при напряжении 220 В. Это позволяет использовать его для управления осветительными приборами, вентиляторами, розетками, обогревателями и другими бытовыми устройствами. Главное — не превышать допустимую мощность, чтобы избежать перегрева и выхода из строя. При подключении индуктивных нагрузок (например, насосов) следует учитывать пусковые токи, которые могут быть выше номинала.
