На Ford Focus 2 используется гидравлический привод сцепления, в котором со временем может накапливаться воздух. Это приводит к увеличенному ходу педали, нечеткому включению передач или их полному отсутствию. Прокачка системы устраняет эти симптомы и восстанавливает нормальную работу механизма.
Для выполнения процедуры потребуется прозрачный шланг диаметром 4–6 мм, ёмкость для отработки и тормозная жидкость DOT-4. Работу желательно проводить с помощником, хотя возможен и однорукий способ с обратным клапаном. Главный цилиндр сцепления на этом автомобиле совмещён с тормозным, поэтому уровень жидкости контролируется в общем бачке.

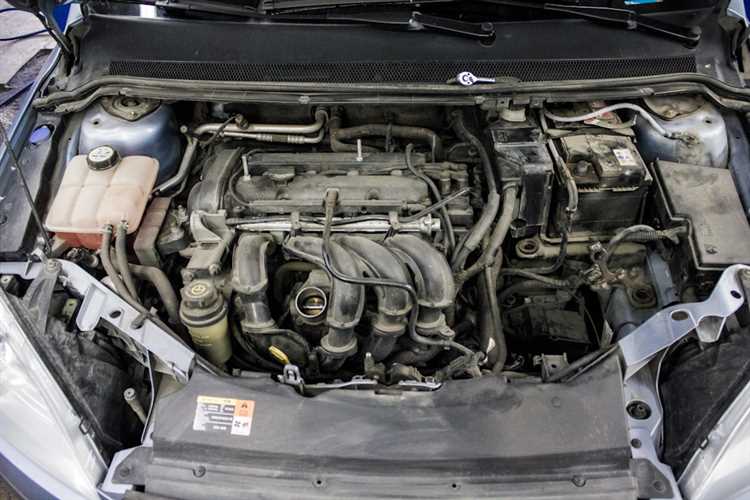

Сливной штуцер расположен на рабочем цилиндре сцепления, установленном на коробке передач в нижней части моторного отсека. Для доступа потребуется снять аккумулятор и полку. Штуцер закрыт защитным колпачком, который необходимо аккуратно снять, не повредив пластиковую трубку подачи жидкости.
Важно: при прокачке необходимо следить за уровнем жидкости в бачке, не допуская его снижения ниже минимума. Попадание воздуха в главный цилиндр требует полной перепрокачки системы.
Подготовка инструментов и расходников для прокачки сцепления
Для выполнения прокачки сцепления на Ford Focus 2 потребуется минимальный, но строго определённый набор. Обязательно наличие гаечного ключа на 8 или специализированного тормозного ключа – рабочий цилиндр сцепления имеет штуцер именно под этот размер. Головки и удлинители не подойдут из-за ограниченного доступа.
Потребуется прозрачная силиконовая трубка внутренним диаметром 5-6 мм и длиной не менее 50 см. Она должна плотно насаживаться на штуцер и не сползать при давлении. Лучший вариант – трубка с армированием или с плотной стенкой, исключающей перегибы.
Пластиковая ёмкость объёмом 0,5–1 литр с плотно закрывающейся крышкой и отверстием под трубку используется для сбора отработанной жидкости. Желательно заранее нанести отметку уровня на корпус ёмкости.
Используется только тормозная жидкость DOT 4, рекомендованная производителем. Не допускается смешивание с другими типами. Минимальный объём – 500 мл, особенно если прокачка проводится после замены компонентов.
Необходим также чистый ветошь или одноразовые салфетки для удаления подтёков. Попадание жидкости на кузовные элементы вызывает коррозию. Работу выполнять в перчатках – жидкость токсична и агрессивна к коже.
Опционально – помощник для нажатия педали сцепления, либо использование одностороннего обратного клапана в трубке для самостоятельной прокачки. Клапан должен выдерживать давление без обратного тока жидкости.

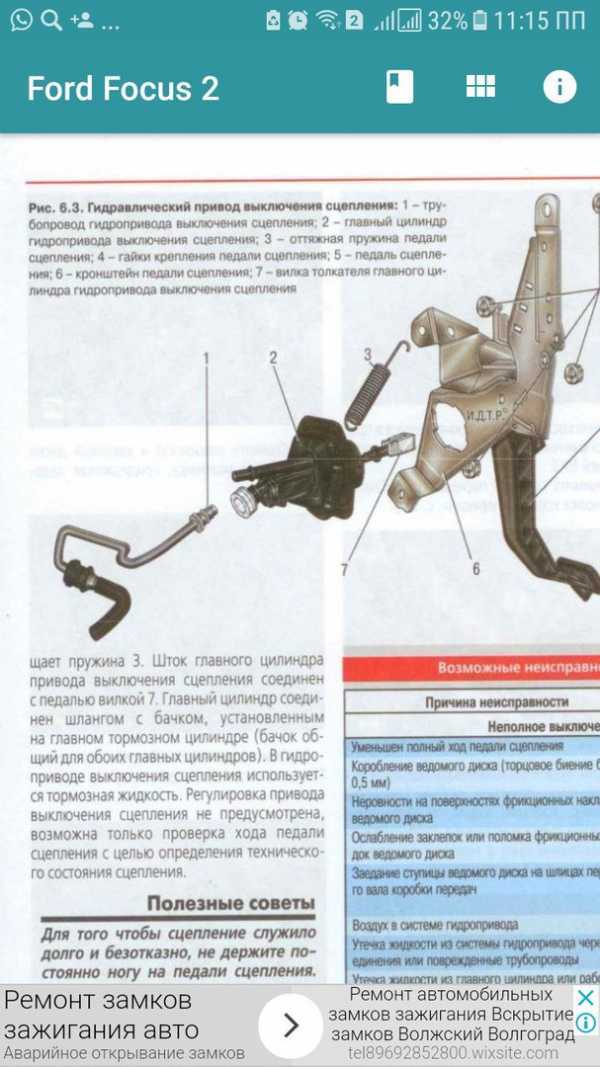

Определение типа гидравлической системы сцепления на Ford Focus 2

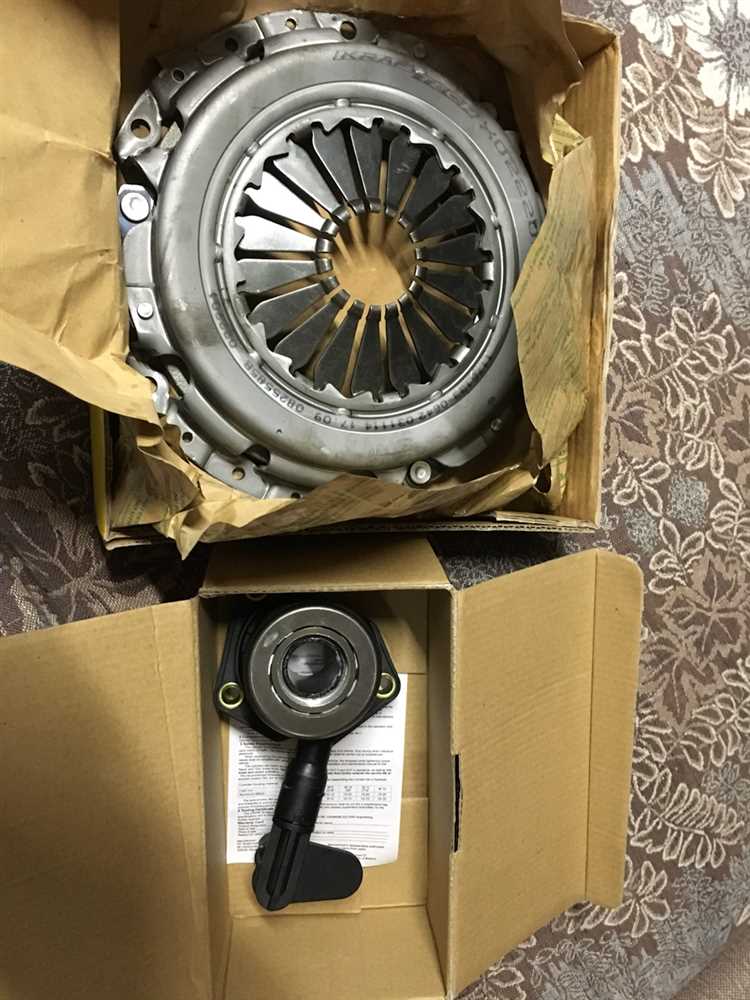

На Ford Focus 2 используется два типа гидравлических систем сцепления: с внешним рабочим цилиндром и с интегрированным в выжимной подшипник. Определение типа необходимо до начала работ по прокачке, так как от этого зависит доступ к штуцерам и порядок действий.
Первый способ – визуальный осмотр. Откройте капот и найдите главный цилиндр сцепления, расположенный на передней стенке моторного отсека рядом с педалью сцепления. От него идет магистраль к коробке передач. Если на корпусе КПП виден отдельный цилиндр с металлическим поршнем и резиновым пыльником – это система с внешним рабочим цилиндром.
Второй вариант – при наличии интегрированного цилиндра магистраль входит напрямую в корпус сцепления, без видимых внешних элементов. В этом случае гидравлический привод совмещен с выжимным подшипником, и доступ к нему возможен только после снятия коробки передач.
На большинстве бензиновых версий 1.6 и 1.8 устанавливается внешний рабочий цилиндр, в то время как дизельные модификации и часть комплектаций с 2.0 литровыми двигателями комплектуются внутренними модулями.
Для точного определения рекомендуется сверить VIN с каталогом запчастей или использовать диагностическую программу типа ETIS. Это исключит ошибки при выборе метода прокачки и инструмента.
Доступ к штуцеру прокачки: где находится и как его найти

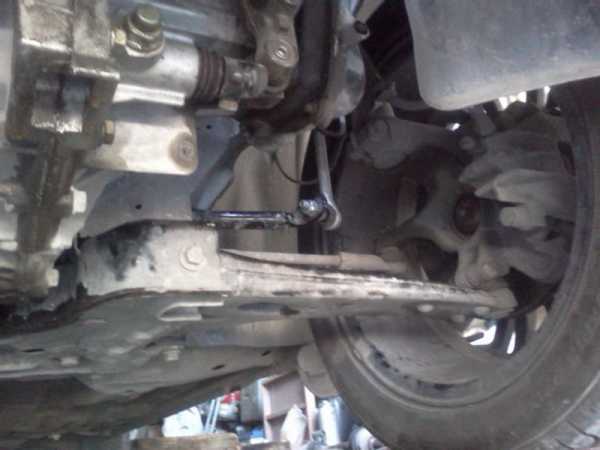

На Ford Focus 2 штуцер прокачки сцепления расположен на рабочем цилиндре сцепления, который интегрирован с коробкой передач. Его трудно заметить без подготовки, особенно если не снимать защиту двигателя.
- Открой капот и найди аккумулятор – он будет ориентиром. Рабочий цилиндр находится чуть ниже, в области стыка двигателя и коробки передач, ближе к водительской стороне.
- Снизу доступ проще: поддомкрать переднюю часть машины, зафиксируй её на надёжных опорах, сними пластиковую защиту картера.

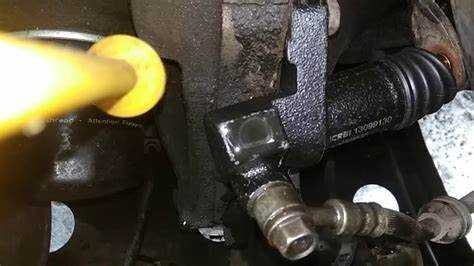

- Штуцер представляет собой короткий металлический патрубок с шестигранником под ключ на 8 мм, рядом может быть пластиковый колпачок.
- Для удобства лучше использовать торцевой ключ с удлинителем – пространство ограничено, особенно если коробка механическая IB5 или аналог.
- Не перепутай со штуцерами тормозной системы – они расположены на суппортах. У штуцера сцепления подводка идёт от главного цилиндра, который в свою очередь соединён с педалью сцепления.
Перед началом работ очищай зону вокруг штуцера от грязи – попадание частиц внутрь системы недопустимо. Работы удобнее выполнять вдвоём – один нажимает на педаль, второй работает со штуцером снизу.
Порядок отключения аккумулятора перед началом работ
Перед началом прокачки сцепления на Ford Focus 2 необходимо обесточить систему для исключения коротких замыканий и срабатывания электрооборудования. Аккумулятор расположен в подкапотном пространстве, справа от двигателя (если смотреть по ходу движения).
Порядок действий:
- Откройте капот и зафиксируйте его упором.
- Убедитесь, что ключ зажигания вынут из замка, а все потребители (магнитола, фары, обогрев) отключены.
- Наденьте перчатки с диэлектрическим покрытием для защиты от случайного замыкания.
- Сначала отключается «минусовая» клемма – она чёрного цвета и подключена к кузову. Ослабьте гайку ключом на 10 и снимите клемму, отведя её в сторону, чтобы исключить контакт.
- Если предполагается проведение работ рядом с проводкой или электронными блоками, отключите также и «плюсовую» клемму (красная). Используйте тот же ключ на 10, снимите клемму и изолируйте её, избегая касания металлических частей.
- Убедитесь, что клеммы не касаются корпуса аккумулятора и металлических деталей.
Отключение питания исключает риск повреждения ЭБУ, датчиков и других электронных компонентов во время работы с гидравлической системой сцепления.

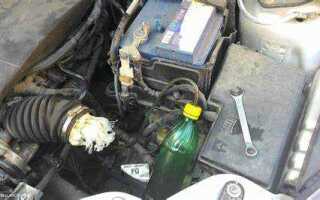

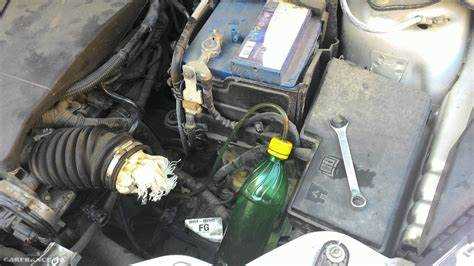

Как правильно установить прозрачную трубку и резервуар для слива жидкости
Для прокачки сцепления на Ford Focus 2 потребуется прозрачная силиконовая трубка внутренним диаметром 4–5 мм. Один конец трубки плотно надевается на штуцер прокачки, расположенный на рабочем цилиндре сцепления. Перед установкой необходимо очистить штуцер от грязи и открутить защитный колпачок.
Второй конец трубки опускается в прозрачный резервуар объёмом не менее 0,5 литра. Рекомендуется использовать пластиковую бутылку с плотно завинчивающейся крышкой. В крышке предварительно просверливается отверстие диаметром чуть меньше диаметра трубки, чтобы обеспечить герметичность. Это предотвратит поступление воздуха обратно в систему при обратном ходе педали.
Резервуар размещается ниже уровня рабочего цилиндра, чтобы исключить самопроизвольный подсос воздуха. Для фиксации емкости удобно использовать проволочную петлю или хомут. Контроль уровня жидкости и пузырей воздуха в трубке осуществляется визуально – для этого трубка должна быть чистой и без затемнений по всей длине.
Перед началом прокачки убедитесь, что трубка не перегнута и не пережата, а её концы надёжно закреплены. Наличие утечек или подсоса воздуха на любом участке исключает успешную прокачку сцепления.
Алгоритм нажатия педали сцепления и открытия штуцера
Для успешной прокачки сцепления на Ford Focus 2 важно правильно нажимать на педаль сцепления и открывать штуцер на рабочем цилиндре. Выполнение этих шагов требует точности и последовательности, чтобы избежать воздушных пробок в системе и обеспечить нормальную работу сцепления.
1. Подготовьте автомобиль. Убедитесь, что машина стоит на ровной поверхности и коробка передач находится в нейтральном положении. Откройте капот и найдите штуцер на рабочем цилиндре сцепления. Обычно он расположен рядом с главной гидравлической магистралью на коробке передач.
2. Поставьте в систему тормозной жидкости, если уровень ниже нормы. Используйте рекомендованную производителем жидкость для сцепления. Это предотвратит повреждения компонентов системы при прокачке.
3. Применяйте четкую последовательность при работе с педалью сцепления. Нажимайте ее плавно, но быстро до упора. Во время прокачки сцепления важно, чтобы усилие на педаль было достаточным, чтобы исключить попадание воздуха в систему. Поднимите педаль до нормального положения, оставив небольшой зазор.
4. Откройте штуцер с помощью ключа. Делайте это аккуратно, избегая резких движений. Лучше открыть штуцер не полностью, а на небольшой угол, чтобы позволить жидкости поступать, но избежать разбрызгивания. Следите за тем, чтобы жидкость не вытекала в избыточном количестве.
5. После открытия штуцера плавно нажимайте педаль сцепления и удерживайте ее в этом положении. Воздух, если он есть в системе, должен выйти, а жидкость – заполнить пустоты. Педаль будет чувствоваться мягче, а при прокачке сцепления должны появляться пузырьки воздуха. В этот момент необходимо снова закрыть штуцер и отпустить педаль.
6. Повторяйте процесс до тех пор, пока из штуцера не начнет выходить только жидкость без пузырьков воздуха. После этого тщательно закрутите штуцер и проверьте работу сцепления.
7. Важно после завершения прокачки сцепления проверить уровень жидкости в резервуаре и при необходимости долить. Также убедитесь в отсутствии подтеков в системе, чтобы избежать повторной прокачки в будущем.
Контроль за уровнем тормозной жидкости в бачке во время прокачки
Во время прокачки сцепления на Ford Focus 2 важно поддерживать правильный уровень тормозной жидкости в главном цилиндре сцепления. Если уровень жидкости в бачке упадет ниже минимальной отметки, система может начать работать с воздухом, что приведет к неправильному функционированию сцепления и ухудшению отклика педали.
Как контролировать уровень: Регулярно проверяйте уровень жидкости в бачке, особенно во время процесса прокачки. Желательно проверять его каждые несколько минут или после каждой прокачки, чтобы избежать попадания воздуха в гидросистему. Если жидкость начала падать, сразу добавьте тормозную жидкость подходящего типа (например, DOT 4), не превышая максимальной отметки.
Что делать, если уровень упал: Если уровень жидкости снижается слишком быстро, это может свидетельствовать о наличии утечек в системе. В таком случае прокачку нужно приостановить, обнаружить и устранить утечку. После устранения утечек продолжайте прокачку, следя за уровнем жидкости.
Предостережения: Использование жидкости с низким качеством или неправильного типа может привести к снижению эффективности работы системы сцепления и тормозов. Не забывайте, что тормозная жидкость впитывает влагу, что может снизить её температуру кипения, особенно в условиях интенсивной эксплуатации.
Проверка результата: признаки полной прокачки без воздуха
После выполнения прокачки сцепления на Ford Focus 2 важно убедиться, что система полностью освобождена от воздуха и функционирует корректно. Проверка результата не требует специальных приборов, достаточно обратить внимание на несколько ключевых признаков.
- Плавность работы педали сцепления: Педаль должна двигаться без рывков и заеданий. Если педаль жесткая или имеет повышенное сопротивление, возможно, в системе еще остался воздух.
- Реакция на нажатие: При полностью прокачанной системе сцепление должно включаться быстро и без задержек. Если после нажатия педали сцепление не включается сразу или слишком поздно, это сигнализирует о проблемах в гидравлике.
- Отсутствие шума: При правильной прокачке сцепление работает бесшумно. Слышный шипящий или «гудящий» звук в процессе работы сцепления указывает на наличие воздуха в системе.
- Уровень жидкости: Проверьте уровень тормозной жидкости в резервуаре. Если после прокачки сцепления уровень остался стабильным, значит, утечек нет, и система работает корректно. Снижение уровня жидкости может свидетельствовать о небольших утечках или о неполной прокачке.
- Тест на дорогу: После прокачки сцепления выполните тестовый заезд. Нормальное сцепление обеспечит уверенное сцепление с трансмиссией, без резких толчков или провалов при переключении передач.
Если все эти признаки в норме, то прокачка выполнена успешно, и в системе больше нет воздуха. В противном случае следует повторить процедуру прокачки, уделив внимание каждой детали.
Вопрос-ответ:
Как узнать, что сцепление на Ford Focus 2 нуждается в прокачке?
Основным признаком того, что сцепление нуждается в прокачке, является трудность или невозможность переключать передачи. Это может быть связано с тем, что в гидравлической системе сцепления образуется воздушная пробка. Еще один симптом — излишняя мягкость или, наоборот, слишком жесткий ход педали сцепления. Если такие проблемы возникают, скорее всего, нужно прокачать сцепление, чтобы восстановить нормальную работу системы.
Какие инструменты понадобятся для прокачки сцепления на Ford Focus 2?
Для прокачки сцепления на Ford Focus 2 вам понадобятся следующие инструменты: тормозная жидкость, прозрачный шланг, емкость для сбора жидкости, гаечный ключ для откручивания клапана прокачки и помощник. Также будет полезно иметь тряпки для предотвращения загрязнения окружающих поверхностей жидкостью. Если у вас есть воздушный насос, это может значительно упростить процесс.
Как правильно прокачать сцепление на Ford Focus 2 своими руками?
Процесс прокачки сцепления на Ford Focus 2 можно выполнить следующим образом. Во-первых, необходимо поднять автомобиль и убедиться, что он стоит на ровной поверхности. Затем откручиваем клапан прокачки на рабочем цилиндре сцепления, подключаем прозрачный шланг и опускаем его в емкость с тормозной жидкостью. Помощник должен несколько раз нажимать на педаль сцепления, при этом вы будете открывать и закрывать клапан прокачки. Важно следить за тем, чтобы в системе не оставалось воздуха, и уровень тормозной жидкости был на нужной отметке. После прокачки обязательно проверяйте, как работает сцепление.
Почему после прокачки сцепления на Ford Focus 2 педаль снова стала мягкой?
Если педаль сцепления снова стала мягкой после прокачки, это может свидетельствовать о нескольких проблемах. Во-первых, возможно, что не был полностью удален воздух из системы. В таком случае стоит повторить процесс прокачки. Во-вторых, причина может быть в утечке тормозной жидкости, из-за чего уровень жидкости в системе снижается, что приводит к ослаблению давления. Третья причина — износ главного или рабочего цилиндра сцепления, что также может вызвать проблемы с жесткостью педали. Нужно провести тщательную проверку всех элементов системы сцепления.
Как часто нужно прокачивать сцепление на Ford Focus 2?
Прокачка сцепления на Ford Focus 2 обычно не требуется часто, если система работает нормально. Однако, если вы заметили трудности с переключением передач, слабую или слишком жесткую педаль сцепления, или если на ней стал ощущаться «провал», стоит провести прокачку. Также стоит проверять уровень тормозной жидкости, так как ее недостаток может привести к неправильной работе сцепления. Регулярные проверки гидравлической системы помогут избежать неожиданных поломок.
