Прокачка сцепления на Ford Transit необходима при замене главного или рабочего цилиндра, а также после утечки тормозной жидкости из гидравлической системы. Для моделей с механической трансмиссией и гидравлическим приводом сцепления характерна общая система с тормозной, поэтому важно строго соблюдать уровень жидкости DOT 4 в бачке и контролировать герметичность всех соединений.
Наиболее распространённые поколения Transit, такие как MK6 и MK7, оснащаются системой с обратным клапаном и пластиковым штуцером прокачки на рабочем цилиндре. Для доступа к нему потребуется снять воздушный фильтр и частично отсоединить аккумуляторную площадку. Резиновый пыльник на штуцере аккуратно отгибается, после чего надевается прозрачный шланг с ёмкостью для отработки.
Перед началом работ важно обеспечить постоянный уровень жидкости в бачке главного цилиндра. Один человек нажимает педаль сцепления, второй – открывает штуцер на 1/4 оборота, давая выход пузырькам воздуха и старой жидкости. Процедуру повторяют до исчезновения пузырей и стабилизации давления. После завершения штуцер надёжно затягивается, пыльник возвращается на место, уровень жидкости доводится до нормы.
Если после прокачки педаль остаётся мягкой или проваливается, возможно наличие остаточного воздуха в магистрали или неисправность цилиндров. В таком случае стоит проверить герметичность трубок и фланцевых соединений, а также состояние возвратной пружины педали. Для повышения надёжности можно использовать вакуумный насос или специализированный набор для прокачки сцепления.
Как определить необходимость прокачки сцепления на Ford Transit
- Педаль сцепления проваливается или становится «ватной». Это указывает на наличие воздуха в контуре.
- Передача включается с трудом, особенно первая и задняя. Иногда требуется несколько попыток, что говорит о недостаточном давлении в системе.
- Сцепление срабатывает слишком низко или слишком высоко. Нестабильная точка схватывания – частый симптом воздуха в системе.
- Педаль не возвращается в исходное положение или делает это медленно. Это может сигнализировать о нарушении герметичности.
- Под педалью заметна утечка жидкости или характерный запах тормозной жидкости – это признак повреждения магистрали или цилиндра.
При появлении одного или нескольких этих признаков следует осмотреть бачок главного цилиндра. Уровень ниже нормы или наличие пузырьков на поверхности жидкости указывает на необходимость прокачки.
Также обратите внимание на поведение автомобиля при прогреве. Если сцепление начинает работать хуже после того, как двигатель прогрелся, это может быть вызвано расширением воздуха в системе.
Инструменты и материалы, которые понадобятся для прокачки
Ключ на 8 или 10 мм – используется для открытия прокачного штуцера на рабочем цилиндре сцепления. Уточните размер по модели вашего двигателя.
Прозрачный шланг длиной 30–50 см и внутренним диаметром около 5 мм. Надевается на штуцер для контроля выхода воздуха и жидкости.
Пластиковая ёмкость объёмом не менее 0,5 литра. Желательно с устойчивым основанием. Служит для сбора отработанной тормозной жидкости.
Тормозная жидкость DOT 4 – стандарт для Ford Transit. Объём – минимум 0,5 литра, но лучше иметь запас. Используйте только новую жидкость, не вскрытую ранее.
Тряпки без ворса и резиновые перчатки – для защиты рук и удаления пролитой жидкости. Тормозная жидкость агрессивна к лакокрасочному покрытию и коже.
Домкрат и опоры – если для доступа к рабочему цилиндру требуется поднять автомобиль. Используйте только надёжные точки опоры.
Дополнительно: если доступ к штуцеру затруднён, может понадобиться гибкий кардан или трещотка с удлинителем.

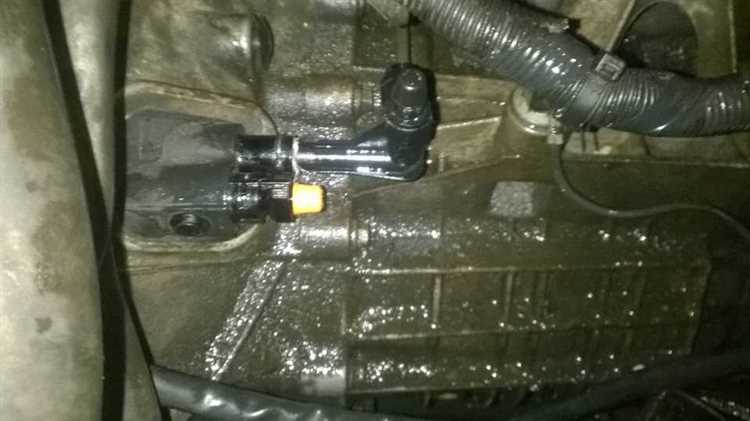

Где находится штуцер прокачки на Ford Transit
Штуцер прокачки сцепления на Ford Transit расположен на рабочем цилиндре сцепления. В большинстве моделей Transit, включая популярные версии с двигателями 2.2 TDCi и 2.4 TDCi, он установлен непосредственно на корпусе сцепления, рядом с местом соединения с трансмиссией.
Для доступа необходимо поднять переднюю часть автомобиля и демонтировать защиту картера, если она установлена. Рабочий цилиндр закреплён на коробке передач, ближе к левой стороне моторного отсека (со стороны водителя). Штуцер направлен вниз или немного в сторону, что требует использования трещотки с удлинителем и головки на 10 мм, либо рожкового ключа соответствующего размера.
Перед началом работ важно очистить область вокруг штуцера от грязи и масла. Это предотвратит попадание загрязнений в гидросистему при открытии штуцера. После отсоединения пластикового защитного колпачка под ним находится сам штуцер, который откручивается для стравливания воздуха.
Подготовка системы сцепления к прокачке: пошаговые действия

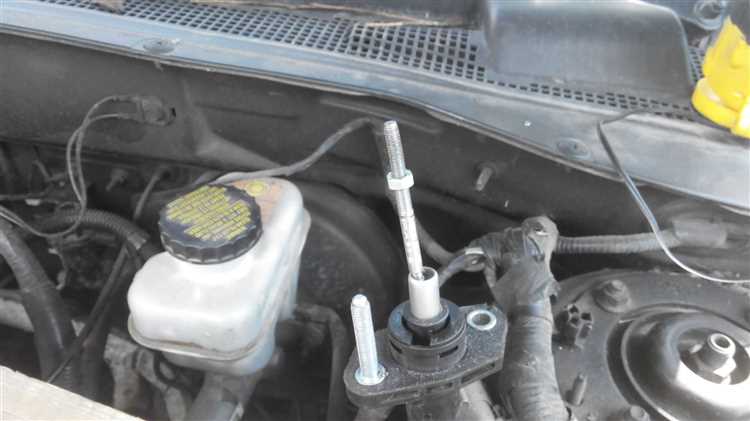

1. Установите автомобиль на ровную поверхность и зафиксируйте его стояночным тормозом. Откройте капот и найдите главный цилиндр сцепления, обычно он расположен рядом с главным тормозным цилиндром и имеет отдельный бачок или делит его с тормозной системой.
2. Очистите область вокруг бачка сцепления от пыли и грязи. Используйте чистую ветошь и обезжириватель. Это исключит попадание загрязнений внутрь при открытии крышки.
3. Снимите крышку бачка. При наличии старой или потемневшей жидкости её необходимо откачать с помощью ручного насоса или шприца с трубкой. Утилизируйте отработанную жидкость согласно требованиям по обращению с техническими жидкостями.
4. Залейте в бачок новую тормозную жидкость DOT 4, соответствующую спецификациям Ford. Используйте только свежую жидкость из закрытой упаковки. Уровень должен находиться между метками MIN и MAX.
5. Обнаружьте рабочий цилиндр сцепления. У моделей Ford Transit он обычно расположен на коробке передач со стороны водителя. Найдите штуцер прокачки – металлический ниппель с защитным колпачком.
6. Проверьте целостность штуцера и наличие защитного колпачка. При необходимости очистите штуцер металлической щеткой и обработайте проникающей смазкой, если он прикипел.
7. Подготовьте прозрачный шланг, подходящий по диаметру к штуцеру, и пустую ёмкость для сбора жидкости. Шланг должен плотно сидеть на ниппеле, чтобы исключить подсос воздуха.
8. Убедитесь, что бачок сцепления полностью заполнен жидкостью. Недопустимо попадание воздуха при прокачке. Подготовьте помощника, который будет нажимать на педаль сцепления по команде.
Как прокачать сцепление с помощником: пошаговая инструкция
1. Припаркуйте автомобиль на ровной поверхности, заглушите двигатель и установите упоры под колёса. Откройте капот и найдите главный цилиндр сцепления – он обычно расположен рядом с бачком тормозной жидкости. Убедитесь, что уровень жидкости соответствует норме. При необходимости долейте DOT-4 до отметки «MAX».
2. Наденьте прозрачный шланг на штуцер прокачки рабочего цилиндра сцепления. Свободный конец шланга опустите в чистую пластиковую ёмкость с небольшим количеством тормозной жидкости, чтобы исключить подсос воздуха обратно.
3. Ключом (обычно на 8 или 10 мм) слегка ослабьте штуцер прокачки. Помощник должен сесть за руль и полностью выжать педаль сцепления. После полного выжима зафиксируйте педаль в нажатом положении (можно упереть в педаль деревянную планку).
4. В момент, когда педаль выжата, отверните штуцер на пол-оборота. Под давлением из шланга выйдет часть жидкости с пузырьками воздуха. Как только поток прекратится, быстро закрутите штуцер. Только после этого разрешите помощнику отпустить педаль.
5. Повторите процедуру 5–7 раз, контролируя выход воздуха из системы. После каждого прокачивания проверяйте уровень жидкости в бачке и при необходимости доливайте, чтобы избежать подсоса воздуха.
6. После завершения прокачки окончательно затяните штуцер, снимите шланг и протрите цилиндр сухой ветошью. Проверьте работу педали сцепления: она должна быть упругой, с равномерным ходом без провалов.
7. Закройте крышку бачка, закройте капот. Проведите короткий тест-драйв, чтобы убедиться в корректной работе сцепления – включение передач должно быть чётким, без хруста и заеданий.
Самостоятельная прокачка сцепления без помощника
Процесс прокачки сцепления на Ford Transit без помощи второго человека возможен с использованием простых инструментов и нескольких хитростей. Следуя пошаговой инструкции, можно эффективно выполнить эту задачу самостоятельно.
Перед началом работы необходимо подготовить все необходимые инструменты:
- Трубка для сбора жидкости
- Новый тормозной жидкостной фильтр
- Подпорка для педали сцепления (например, деревянная палка или клин)
- Тормозная жидкость
- Шланг для соединения с клапаном прокачки
- Гаечный ключ
1. Установите автомобиль на ровную поверхность и обеспечьте его устойчивость.
2. Откройте капот и найдите резервуар для жидкости сцепления. Проверьте уровень жидкости и при необходимости долейте. Это обеспечит правильную работу всей системы прокачки.
3. Перейдите к рабочему цилиндру сцепления. На Ford Transit он обычно располагается рядом с трансмиссией. Найдите клапан прокачки.
4. Закрепите один конец трубки на клапане прокачки, а другой – в контейнере для сбора жидкости.
5. Для создания давления на педаль сцепления используйте подпорку, установив её между педалью и сиденьем. Это создаст необходимое давление в системе и предотвратит возвращение воздуха в цилиндр.
6. Откройте клапан прокачки с помощью гаечного ключа. Педаль сцепления должна быть в нижнем положении.
7. Аккуратно сжимаем педаль сцепления до конца, затем отпускаем её. Прокачивание педали позволит вытолкнуть воздух и старую жидкость из системы.
8. Постепенно следите за потоком жидкости в трубке. Когда перестанет выделяться пузырьки воздуха и жидкость станет стабильной, можно закрывать клапан прокачки.
9. Повторите процесс несколько раз, пока сцепление не станет жестким и полностью функциональным. После завершения прокачки убедитесь, что уровень жидкости в резервуаре находится в норме.
10. Завершите работу проверкой всей системы на утечки и убедитесь, что сцепление работает плавно.
Этот метод прокачки сцепления самостоятельно позволяет избежать необходимости в помощнике и сэкономить время. Главное – внимательно следить за уровнем жидкости и не забывать о безопасности при работе с автомобилем.
Проверка герметичности системы после прокачки сцепления
После прокачки сцепления на Ford Transit важно тщательно проверить герметичность гидравлической системы. Недостаточная герметичность может привести к потере жидкости и снижению эффективности работы сцепления.
Первый этап проверки – визуальный осмотр трубок и соединений. Особое внимание стоит уделить месту подключения магистрали сцепления к рабочему цилиндру и бачку. Убедитесь, что все соединения затянуты должным образом, а на них нет следов утечек тормозной жидкости.
Затем следует провести проверку уровня тормозной жидкости в бачке. После прокачки уровень не должен опускаться ниже минимальной отметки, так как это может свидетельствовать о микротрещинах или других повреждениях в системе. При наличии утечек уровень жидкости будет падать быстрее, чем обычно.
Для более точной диагностики герметичности можно провести тест на работу сцепления. Сначала проверьте, не возникло ли утечек в процессе нажатия на педаль сцепления. Если педаль остается мягкой или ее ход становится слишком длинным, это может указывать на проблему с герметичностью системы.
Важным моментом является проверка работы рабочего цилиндра сцепления. Для этого необходимо несколько раз прокачать сцепление и следить за откликом педали. При отсутствии сопротивления или посторонних звуков можно с уверенностью утверждать, что система герметична.
Не забывайте, что наличие пузырьков воздуха в системе после прокачки может повлиять на герметичность. Если они не исчезли, значит, процесс прокачки был проведен недостаточно эффективно, и следует повторить процедуру.
Типичные ошибки при прокачке сцепления и как их избежать
Вторая ошибка – неправильная последовательность прокачки. При прокачке необходимо начинать с дальнего цилиндра (от педали сцепления), двигаясь к ближайшему. Игнорирование этого порядка может привести к тому, что воздух в системе не выйдет полностью, и сцепление будет работать с перебоями. Не забывайте прокачивать каждый цилиндр до тех пор, пока из него не начнёт выходить чистая жидкость без пузырьков воздуха.
Третья распространённая ошибка – использование не того типа тормозной жидкости. Для большинства моделей Ford Transit подходит жидкость DOT 4. Использование жидкости с другим классом может привести к повреждению резиновых уплотнителей и других компонентов гидравлической системы, что сократит срок службы сцепления. Обязательно проверяйте совместимость жидкости с вашим автомобилем.
Ещё одна ошибка – неправильная установка инструмента для прокачки. Если использовать дешёвые или некачественные инструменты, это может привести к утечкам жидкости или её неправильному распределению в системе. Используйте только проверенные насосы и шланги, чтобы избежать ненужных проблем при прокачке.
Наконец, не стоит забывать про проверку состояния компонентов системы сцепления. Прокачка не устранит проблемы с изношенными или повреждёнными деталями. Регулярно проверяйте состояние трубопроводов, бачка и всех уплотнителей. Если заметили утечку или повреждения, замените детали до того, как приступите к прокачке.
Вопрос-ответ:
Как прокачать сцепление на Ford Transit самостоятельно?
Для прокачки сцепления на Ford Transit нужно подготовить несколько инструментов: жидкость для сцепления, тряпки, насос для прокачки (можно использовать шприц) и помощника. Сначала открутите крышку бачка для жидкости сцепления, затем через штуцер на рабочем цилиндре сцепления прокачивайте жидкость. Один человек нажимает на педаль сцепления, другой открывает и закрывает штуцер, чтобы удалить воздух из системы. Повторяйте процесс, пока не увидите, что жидкость начинает поступать без пузырьков. После этого обязательно проверьте уровень жидкости и при необходимости долейте.
Какие признаки того, что сцепление на Ford Transit требует прокачки?
Основными признаками необходимости прокачки сцепления являются: ослабленный или залипающий ход педали сцепления, трудности при переключении передач, а также ощущение, что сцепление не полностью выключается или не возвращается в исходное положение. Эти проблемы возникают из-за попадания воздуха в гидравлическую систему сцепления, что нарушает нормальную работу устройства. Если такие симптомы проявляются, необходимо провести прокачку сцепления, чтобы вернуть его в нормальное состояние.
Можно ли прокачать сцепление на Ford Transit без помощника?
Да, прокачать сцепление можно и без помощника, используя специальный насос или автоматические системы прокачки, которые позволяют удалить воздух из системы одним человеком. В этом случае необходимо установить насос на штуцер прокачки рабочего цилиндра и аккуратно нагнетать жидкость до тех пор, пока не исчезнут пузырьки воздуха в трубке. Однако этот метод требует аккуратности и внимательности, чтобы не допустить попадания воздуха обратно в систему.
Какую жидкость для сцепления использовать при прокачке Ford Transit?
Для прокачки сцепления на Ford Transit рекомендуется использовать жидкость для сцепления, которая соответствует стандарту DOT 4 или DOT 5.1. Эти жидкости имеют подходящие характеристики вязкости и точки кипения для работы в условиях высоких температур, которые могут возникать в системе сцепления. Лучше всего использовать жидкость того же бренда, что и в оригинальной системе автомобиля, чтобы обеспечить максимальную совместимость и эффективность работы.
