На моделях Suzuki Escudo TD54 с гидравлическим приводом сцепления со временем возникает необходимость в прокачке системы. Типичный признак – «ватная» педаль, провал без сопротивления или трудности с переключением передач. Это может быть связано с завоздушиванием магистрали после замены жидкости или износа компонентов. Восстановление нормального давления в контуре – задача, которую можно решить самостоятельно при наличии базового инструмента и доступа к главному и рабочему цилиндрам.
На Escudo TD54 используется одноконтурная система сцепления с главным цилиндром, расположенным рядом с тормозным бачком, и рабочим цилиндром на коробке передач. Для прокачки потребуется тормозная жидкость DOT4 (не менее 300 мл), прозрачная трубка диаметром 5–6 мм, ёмкость для слива и ключ на 8 мм. Работы удобнее выполнять с помощником, однако при наличии обратного клапана или самодельного прокачного комплекта можно справиться в одиночку.

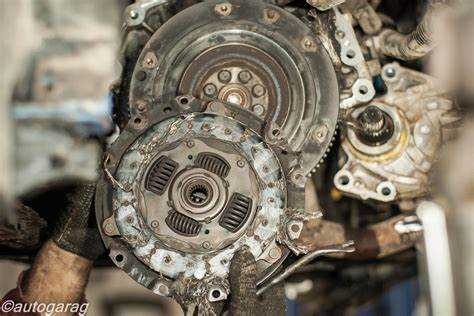

Перед началом процедуры необходимо убедиться в герметичности всех соединений и отсутствии утечек. Особое внимание стоит уделить состоянию рабочего цилиндра – на TD54 он часто выходит из строя из-за попадания грязи. Даже при незначительном износе манжет в систему может попадать воздух. Прокачка – не решение проблемы утечек, но обязательный этап после устранения неисправностей или замены компонентов сцепления.
Необходимые инструменты и материалы для прокачки сцепления
Для прокачки сцепления на Suzuki Escudo TD54 потребуется ключ на 10 с накидной или рожковой головкой – он используется для откручивания штуцера на рабочем цилиндре сцепления. Рекомендуется иметь удлинённую трещотку с головкой того же размера для удобства в ограниченном пространстве моторного отсека.
Прозрачный шланг внутренним диаметром 6 мм длиной около 50 см необходим для контроля выхода воздуха и предотвращения разбрызгивания тормозной жидкости. Один конец шланга надевается на штуцер, другой опускается в ёмкость с небольшим количеством тормозной жидкости, чтобы избежать подсоса воздуха обратно в систему.
Потребуется новая тормозная жидкость класса DOT 4 – не менее 500 мл. Не допускается использование отработанной или вскрытой жидкости, поскольку она быстро впитывает влагу и теряет свойства. Желательно выбирать продукцию проверенных производителей, например, ATE, Liqui Moly или TRW.
Чистая пластиковая бутылка объёмом 0,5–1 литр пригодится в качестве приёмной ёмкости. Также подготовьте чистую тряпку или ветошь для защиты кузовных элементов от случайных капель – тормозная жидкость агрессивна к лакокрасочному покрытию.
Ручной вакуумный насос с функцией прокачки может значительно упростить процесс, особенно при отсутствии помощника. Если такой инструмент отсутствует, потребуется второй человек для нажатия педали сцепления.
Рекомендуется также иметь фонарик или налобный светильник для освещения зоны рабочего цилиндра и одноразовые перчатки для защиты кожи от воздействия тормозной жидкости.
Как определить, что сцепление требует прокачки
На Suzuki Escudo TD54 гидравлический привод сцепления может терять эффективность из-за попадания воздуха в систему. Это приводит к изменению поведения педали и ухудшению работы сцепления. Ниже перечислены признаки, по которым можно точно определить необходимость прокачки.
- Педаль сцепления становится «ватной» – ощущается мягче обычного, без характерного сопротивления в начале хода.
- Ход педали увеличивается, при этом сцепление начинает срабатывать ближе к полу.
- Передачи включаются с усилием или с хрустом, особенно первая и задняя, при этом коробка исправна и уровень жидкости в норме.
- Появляется задержка при отпускании педали – авто начинает движение не сразу, как будто сцепление «задумывается».
- В расширительном бачке тормозной жидкости уровень в норме, но сцепление работает нестабильно – возможна воздушная пробка в магистрали.
Если наблюдается один или несколько из этих симптомов, рекомендуется проверить систему на наличие утечек и сразу прокачать сцепление, чтобы избежать преждевременного износа выжимного подшипника и затруднённого управления автомобилем.
Пошаговый доступ к рабочему цилиндру сцепления на TD54
1. Поддомкратьте переднюю часть автомобиля и установите на надёжные опоры. Снимите переднее левое колесо для облегчения доступа.
2. Открутите пластиковую защиту моторного отсека со стороны водителя. Для этого потребуется крестовая отвертка и головка на 10 мм.
3. Осмотрите нижнюю часть КПП ближе к щиту моторного отсека. Рабочий цилиндр установлен с левой стороны коробки передач, ближе к соединению с двигателем.
4. Отсоедините разъём датчика обратного хода, если он мешает. Убедитесь, что провода не находятся под напряжением.
5. Снимите пыльник с рабочего цилиндра. Он фиксируется на металлических защёлках – аккуратно подденьте их плоской отвёрткой.
6. Ослабьте крепёжную гайку трубки гидропривода сцепления. Используйте рожковый ключ на 10 мм. Не повреждайте резьбу – резьбовое соединение алюминиевое.
7. Открутите два болта крепления рабочего цилиндра к коробке передач. Подойдёт головка на 12 мм с удлинителем. Болты закручены с усилием, применяйте фиксированное движение.
8. Осторожно снимите цилиндр, не повредив уплотнительное кольцо и шток, который взаимодействует с вилкой сцепления. Осмотрите цилиндр на наличие подтёков и коррозии.
Подключение шланга и выбор метода прокачки
Шланг для прокачки сцепления подключается к штуцеру на рабочем цилиндре сцепления, который расположен на коробке передач ближе к левой стороне автомобиля. Используется прозрачный силиконовый или резиновый шланг внутренним диаметром 5–6 мм. Один конец плотно надевается на штуцер, второй опускается в прозрачную ёмкость с небольшим количеством тормозной жидкости DOT4, чтобы исключить подсос воздуха при обратном ходе.
Для Escudo TD54 предпочтительны два метода: классический ручной и обратная прокачка с помощью шприца. При ручной прокачке один человек нажимает педаль сцепления, второй открывает и закрывает штуцер. Давление создаётся педалью, жидкость выходит вместе с воздухом, и штуцер закрывается до отпускания педали. Операция повторяется до выхода пузырей. Жидкость в бачке не должна опускаться ниже минимума, иначе в систему попадёт воздух.

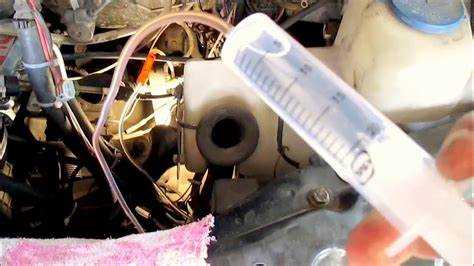

Обратный способ проще при отсутствии помощника. Используется шприц объёмом 100–150 мл с надетым шлангом. Через открытый штуцер в систему нагнетается жидкость до момента, когда в бачке появятся пузыри. Затем штуцер закрывается, излишки жидкости удаляются. Метод особенно эффективен при замене главного или рабочего цилиндра.
Штуцер затягивается с усилием 8–10 Н·м. После прокачки проверяется педаль: она должна становиться жёсткой в нижней трети хода. При наличии «провалов» или пены в бачке процедуру повторяют.
Контроль уровня тормозной жидкости в бачке сцепления
На Suzuki Escudo TD54 бачок сцепления расположен рядом с основным тормозным, ближе к щиту моторного отсека. Он представляет собой полупрозрачную пластиковую емкость с крышкой и встроенным датчиком уровня жидкости.
Для проверки уровня убедитесь, что автомобиль стоит на ровной поверхности, а двигатель заглушен. Уровень жидкости должен находиться между метками MIN и MAX, нанесёнными на корпус бачка. Если жидкость опустилась ниже отметки MIN, это может свидетельствовать о подсосе воздуха в систему или износе главного цилиндра.
Используется тормозная жидкость DOT 3 или DOT 4, соответствующая спецификации производителя. Смешивание разных типов недопустимо. При необходимости долива используйте только новую жидкость из закрытой упаковки, так как она гигроскопична и быстро впитывает влагу из воздуха.
Не допускайте переполнения бачка – излишки жидкости при нагреве могут вытекать через крышку и повредить лакокрасочное покрытие. После долива тщательно закройте крышку и вытрите потёки.
Если уровень жидкости регулярно падает, необходимо проверить герметичность соединений магистрали, состояние рабочего цилиндра сцепления и наличие подтеков на корпусе коробки передач.
Проверка педали сцепления и возможные ошибки после прокачки
После прокачки сцепления на Suzuki Escudo TD54 важно правильно проверить работу педали. Если процедура выполнена корректно, педаль должна работать плавно, без заеданий и вибраций. Чтобы убедиться в правильности выполненной работы, выполните следующие действия:
1. Проверка сопротивления педали: При отпускании сцепления педаль должна возвращаться в исходное положение плавно, без задержек. Если педаль не возвращается или движется с усилием, это может свидетельствовать о наличии воздуха в системе или недостаточном уровне жидкости в бачке.
2. Проверка хода педали: Нормальный ход педали должен составлять около 15-25 мм в начальной стадии, а затем сцепление должно полностью disengage (отключаться). При слишком длинном или слишком коротком ходе педали стоит проверить натяжение троса или состояние цилиндров.
3. Проверка работы сцепления на ходу: Прокачанное сцепление следует проверять при движении автомобиля. Если сцепление не срабатывает должным образом (т.е. коробка передач не переключается без усилий), возможно, воздух остался в системе или прокачка была выполнена неправильно.
Ошибки после прокачки:
1. Низкий уровень тормозной жидкости: Недостаток жидкости в системе может привести к тому, что сцепление не будет работать корректно. Постоянно проверяйте уровень жидкости в бачке.
2. Наличие воздуха в системе: Если воздух не был полностью удален, педаль сцепления может стать мягкой или «проваливаться» до пола. В этом случае повторите процесс прокачки.
3. Неисправности в главном или рабочем цилиндре: Если после прокачки сцепление не функционирует должным образом, возможно, проблемы с цилиндрами. Это может быть связано с износом уплотнителей или неисправностью клапанов.

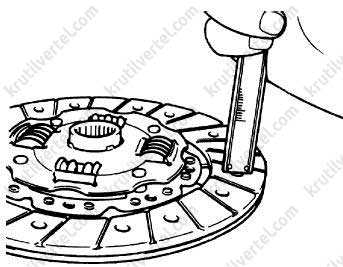

4. Перегрев сцепления: При недостаточной прокачке или неправильной настройке сцепления оно может перегреваться при интенсивном использовании. Это приведет к быстрому износу дисков и ухудшению работы системы.
Внимательная диагностика после прокачки поможет избежать этих распространенных проблем и обеспечит долговечность сцепления.
