Иммобилайзер Ford Focus 3 – это часть системы PATS (Passive Anti-Theft System), предназначенная для предотвращения несанкционированного запуска двигателя. В отличие от первых поколений, здесь применяется шифрование второго уровня и уникальная привязка ключей к блоку управления. При замене блока управления двигателем (ECU), замка зажигания или ключей, требуется повторная прописка транспондеров и синхронизация модулей.
На практике прописка иммобилайзера возможна без обращения в дилерский центр. Для этого потребуется ноутбук с установленным FORScan (не ниже версии 2.3.12), адаптер ELM327 с поддержкой режима MS-CAN/HS-CAN, а также лицензия Extended License (бесплатная, но требующая регистрации). Без неё доступ к функциям программирования недоступен.
Процесс включает в себя вход в сервисное меню, выбор опции «PATS programming» и пошаговую авторизацию новых ключей. Важно: каждый ключ должен быть оригинальным или совместимым с ID48. Максимальное количество прописываемых ключей – 8. Перед началом работ следует обеспечить стабильное питание аккумулятора и отключить сигнализацию.
Особенность Focus 3 в том, что после замены блока PCM или GEM требуется двусторонняя синхронизация. Если она нарушена, авто не запускается даже при наличии правильно прошитых ключей. Программа FORScan предоставляет пошаговые подсказки, однако любые сбои в процессе могут потребовать полной перезаписи конфигурации As-Built через доступ к базе данных Ford.
Подготовка ключей и оборудования для привязки иммобилайзера
Для успешной привязки иммобилайзера на Ford Focus 3 необходимо заранее подготовить весь комплект оборудования и ключей. Работа требует точного соблюдения последовательности действий и наличия подходящего инструментария.
- Необходим минимум один рабочий ключ, уже зарегистрированный в системе. Без него невозможно начать процедуру программирования.
- Желательно иметь два новых чипованных ключа с транспондером типа ID63 80bit. Чип должен быть чистым (непрописанным) и соответствовать требованиям системы PATS (Passive Anti-Theft System).
- Диагностический адаптер с поддержкой протокола MS-CAN и HS-CAN. Подходят ELS27 или оригинальный ELM327 с переключателем между шинами. Китайские клоны часто не работают корректно.
- Программа FORScan версии не ниже 2.3.24 с открытым доступом к функциям PATS. Регистрация и получение расширенного лицензирования бесплатны на официальном сайте.
- Ноутбук или ПК с Windows, драйверами для адаптера и достаточным зарядом аккумулятора на время процедуры.
- Стабильный источник питания для автомобиля. Рекомендуется подключение зарядного устройства, чтобы исключить сбои из-за просадки напряжения во время сеанса связи.
Перед началом необходимо отключить сигнализацию (если установлена), обеспечить полную тишину в бортовой сети и закрыть все двери. Любое вмешательство в процесс сопряжения может привести к блокировке блока управления и необходимости перепрошивки. Ключи должны быть физически вставляемыми в замок зажигания – система не поддерживает бесключевые метки при самостоятельной привязке.
Определение версии системы иммобилайзера на Ford Focus 3
На Ford Focus 3 применялись два типа систем иммобилайзера: PATS (Passive Anti-Theft System) третьего и четвёртого поколения. Точный тип зависит от года выпуска, комплектации и типа блока управления (BCM и PCM).
Для моделей с 2011 по середину 2014 года чаще всего используется PATS III+. С середины 2014 года начали устанавливать PATS IV, отличающуюся изменённым алгоритмом авторизации ключа и более строгими параметрами синхронизации между модулями.
Для определения версии нужно подключиться к диагностическому разъёму OBD-II и считать параметры BCM с помощью программного обеспечения FORScan. В разделе «Configuration and Programming» ищите модуль «PATS functions» или «IC (Instrument Cluster)». Если доступно программирование без ввода INCODE, это, как правило, PATS III+. Если программа требует двух ключей и ввода INCODE/OUTCODE через калькулятор, установлена система PATS IV.
Также косвенным признаком PATS IV служит наличие в ключах транспондера нового типа (80-bit вместо 40-bit). Проверить это можно сканером типа Zed-Bull или аналогичным устройством, способным считать тип чипа.
Ещё один способ – считать номер прошивки блока управления двигателем (PCM) или комбинации приборов (IC) и сверить его с известными списками версий на профильных форумах. Например, версия прошивки, начинающаяся с «BGD…», как правило, указывает на систему PATS IV.
Определение точной версии иммобилайзера критично для выбора правильного способа прописки ключей. Использование неподходящего метода может привести к блокировке стартера или необходимости восстановления программного обеспечения модулей.
Использование программного обеспечения Forscan для прописки ключей
Для работы потребуется ноутбук с Windows, OBD2-адаптер с поддержкой MS-CAN (например, ELS27) и установленная последняя версия Forscan с активированной лицензией Extended.
Перед началом убедитесь, что аккумулятор заряжен, так как процедура прописки может занять до 15 минут. Подключите адаптер к диагностическому разъему автомобиля, затем – к компьютеру. Запустите Forscan и дождитесь завершения автоматического сканирования модулей.
Перейдите в меню «Программирование и конфигурация», выберите пункт «Программирование ключей PATS». Forscan предупредит, что все существующие ключи будут удалены, если в памяти менее двух. Нажмите «ОК» и введите код доступа, который программа получит автоматически или сгенерирует через внешний сервис.
После успешной авторизации вставьте в замок первый ключ и нажмите «Добавить». Дождитесь сообщения об успешной регистрации. Повторите для второго ключа. Для завершения процесса требуется минимум два ключа, иначе система не позволит завершить программирование.
После добавления всех ключей выключите зажигание и дождитесь окончания сохранения конфигурации. Проверьте каждый ключ по отдельности: включение зажигания и запуск двигателя должны происходить без ошибок. При наличии сбоя повторите процедуру с самого начала, предварительно удалив все ключи.
Последовательность действий при обучении новых ключей зажигания
Для программирования новых ключей зажигания на Ford Focus 3 требуется наличие минимум двух уже запрограммированных рабочих ключей. Без этого самостоятельное обучение будет невозможно, потребуется обращение к дилеру или использование специализированного оборудования.
1. Вставьте первый рабочий ключ в замок зажигания и поверните его в положение II (зажигание включено), удерживайте 5 секунд. Выключите зажигание и извлеките ключ.
2. В течение 5 секунд вставьте второй рабочий ключ и аналогично поверните его в положение II, удерживайте 5 секунд. Выключите зажигание и извлеките ключ.
3. В течение следующих 10 секунд вставьте новый, ранее не программированный ключ. Поверните в положение II и удерживайте не менее 5 секунд. Если все действия выполнены корректно, ключ будет автоматически обучен иммобилайзером.
После программирования проверьте запуск двигателя новым ключом. При наличии ошибки или отказа – убедитесь в правильности последовательности и соответствии ключа требованиям системы (чип типа ID63 или ID83 для Focus 3).
Если доступен диагностический адаптер (например, ELM327 с поддержкой MS-CAN) и программа типа Forscan, можно производить обучение через сервисные функции. Для этого потребуется вход в режим PATS, удаление утерянных ключей и запись новых с обязательным ожиданием времени безопасности (10–12 минут).
Решение распространённых ошибок при самостоятельной привязке иммобилайзера
Ошибка B2139 говорит о том, что ключ не зарегистрирован в памяти иммобилайзера. Убедитесь, что вы запускаете процедуру программирования с уже записанным рабочим ключом. При использовании форсканера необходимо активировать функцию PATS, выбрать «Add key» и строго соблюдать последовательность действий – вставка, зажигание, ожидание сигнала об успешной регистрации, выключение зажигания.
При ошибке B2141 возможна потеря связи с блоком управления. Причина может быть в недостаточном напряжении аккумулятора – уровень не должен опускаться ниже 12.2 В. Подключите зарядное устройство перед началом работ. Также проверьте состояние диагностического разъёма и контактные пины – при загрязнении может нарушиться передача данных по CAN-шине.
Если процедура прерывается с сообщением «Security access denied», возможно, превышено количество попыток входа в модуль PATS. Отключите зажигание на 15 минут, затем повторите попытку. Также убедитесь, что используемая версия программы Forscan поддерживает функции PATS – требуется лицензия Extended.
Ошибки связи с модулем BCM при использовании адаптера ELM327 часто вызваны его низким качеством. Используйте проверенные адаптеры с поддержкой MS-CAN, например, OBDLink EX. При использовании USB-версии избегайте переходников USB-C – они могут вызывать нестабильную работу драйвера.
Проверка результата прописки и восстановление работы автомобиля
После завершения процедуры прописки иммобилайзера необходимо убедиться в корректности его функционирования. Подключите диагностический сканер и проверьте наличие ошибок по модулям PATS и PCM. Ошибки типа B1600–B1602 указывают на проблемы с распознаванием ключа. Их наличие означает, что ключ не был прописан корректно.
Вставьте ключ в замок зажигания, включите зажигание. Светодиод на панели приборов должен погаснуть спустя 2–3 секунды. Быстрое мигание или непрерывный свет указывает на отказ авторизации.

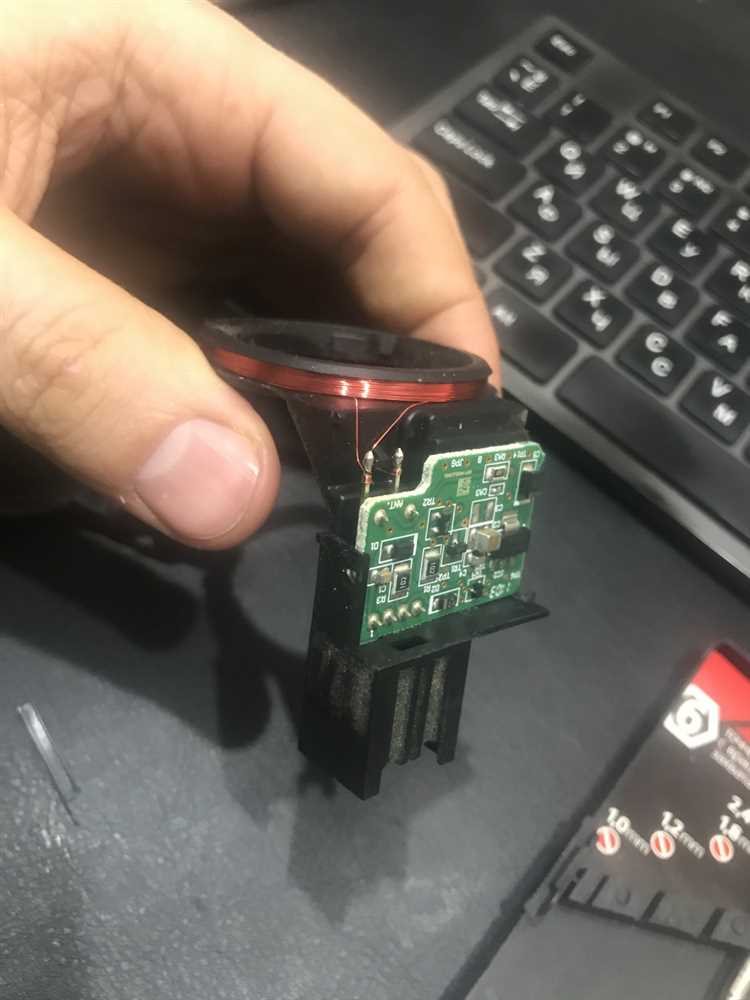

Попробуйте запустить двигатель. Если стартер не вращается – сигнал от иммобилайзера не передаётся в PCM. Проверьте состояние антенны считывателя, её подключение и наличие сигнала по CAN-шине. При отсутствии запуска, несмотря на успешную диагностику, целесообразно повторить процедуру программирования ключа, предварительно удалив его из памяти блока.
Если двигатель запускается, но сразу глохнет, проверьте актуальные данные PCM через диагностическое меню. Отсутствие синхронизации по параметру “PATS key status” указывает на проблему с кодировкой ключа. Убедитесь, что использован оригинальный ключ с поддержкой функции транспондера, совместимый с системой Focus 3.
После успешного запуска автомобиля выполните повторную диагностику, чтобы исключить временные ошибки. Очистите их и проведите короткий тест-драйв с отключением и повторным включением зажигания. Стабильный запуск и отсутствие ошибок подтверждают успешную регистрацию ключа и восстановление работы иммобилайзера.
Вопрос-ответ:
Можно ли прописать ключ с иммобилайзером на Ford Focus 3 без дилерского оборудования?
Да, в ряде случаев прописать ключ можно с использованием программного обеспечения, доступного автолюбителям, например, Forscan. Однако потребуется кабель с поддержкой HS-CAN и MS-CAN, а также ноутбук с установленной программой. Для успешной работы нужно, чтобы хотя бы один ключ уже был прописан, иначе потребуется доступ к специальным кодам или обращение к специалисту с необходимым оборудованием.
Что делать, если после попытки прописать ключ машина не заводится?
Если после процедуры машина не реагирует на ключ, возможны несколько причин. Во-первых, стоит убедиться, что ключ действительно совместим с вашей системой (по частоте и типу чипа). Во-вторых, проверьте правильность выполнения всех этапов в программе — даже небольшая ошибка может привести к тому, что модуль PCM не «увидит» новый ключ. Также бывают случаи, когда блокировка активируется, если количество попыток превышено — тогда может потребоваться сброс или обращение в сервис.
Нужно ли удалять старые ключи при прописке новых?
Не обязательно. В большинстве случаев система позволяет добавить новый ключ, не удаляя старые. Однако, если есть подозрение, что старые ключи могли попасть в чужие руки, лучше выполнить полное удаление всех существующих записей и прописать только актуальные ключи. Это можно сделать через тот же Forscan, используя соответствующую функцию — она позволяет создать новый список ключей, заменяя предыдущий.
Сколько времени занимает прописка ключа с использованием Forscan?
Если всё оборудование и программа подготовлены заранее, сам процесс занимает около 10–15 минут. Сюда входит подключение к автомобилю, чтение конфигурации, выбор функции программирования ключей и выполнение инструкции пошагово. Для первого раза может потребоваться чуть больше времени, особенно если приходится разбираться в интерфейсе программы или сталкиваться с ошибками подключения.
