Как проверить датчик коленвала kia ceed

Датчик коленвала является важной частью системы зажигания и управления двигателем Kia Ceed. Его неисправность может вызвать проблемы с запуском двигателя, нестабильную работу и даже полную потерю мощности. Регулярная проверка и диагностика датчика поможет своевременно выявить проблемы и избежать серьезных повреждений двигателя.

Для начала, необходимо подключить OBD-сканер для считывания кодов ошибок. Если в системе зафиксирована ошибка, связанная с датчиком коленвала, это первый сигнал о возможной неисправности. Однако наличие ошибки не всегда указывает на неисправность самого датчика, так как проблемы могут возникнуть из-за неисправности проводки или контактов.

Для более точной диагностики нужно измерить сопротивление датчика с помощью мультиметра. Нормальные значения сопротивления для датчика коленвала на Kia Ceed должны быть в пределах 300-900 Ом. Если сопротивление выходит за пределы этих значений, датчик необходимо заменить. Также важно проверить целостность проводки и соединений, так как поврежденные провода могут привести к неправильным показаниям датчика.

Кроме того, можно провести проверку работы датчика с помощью осциллографа. Это позволит оценить сигнал, который датчик передает на ЭБУ. Нормальный сигнал должен быть стабильным, и любые сбои в сигнале могут указывать на неисправность датчика или его компонентов.

Проверка напряжения на датчике коленвала Kia Ceed

Для диагностики датчика коленвала на Kia Ceed важно измерить напряжение, поступающее на датчик. Это поможет выявить проблемы в его работе, такие как неисправности проводки или самого датчика.

Для проверки напряжения понадобятся мультиметр и доступ к датчику. Датчик коленвала на Kia Ceed обычно располагается рядом с маховиком или шкивом коленчатого вала. Перед измерением убедитесь, что двигатель выключен, а ключ зажигания находится в положении OFF.

Процесс измерения напряжения включает следующие этапы:

1. Включите зажигание, но не запускайте двигатель.
2. Если напряжение значительно отклоняется от нормы или его нет вовсе, это может указывать на неисправность датчика или проблемы с проводкой.

Если напряжение в пределах нормы, но двигатель не запускается, возможно, причина кроется в другом компоненте системы зажигания или управлении двигателем.

Как измерить сопротивление датчика коленвала

Для проверки датчика коленвала на Kia Ceed важно измерить его сопротивление с помощью мультиметра. Этот тест позволяет определить, функционирует ли датчик должным образом или требуется его замена.

Процесс измерения сопротивления датчика включает несколько этапов:

1. Отключите питание автомобиля. Перед началом работы обязательно отключите аккумулятор, чтобы избежать короткого замыкания и повреждения электроники.
2. Найдите датчик коленвала. На Kia Ceed датчик находится рядом с маховиком или крыльчаткой двигателя. Убедитесь, что доступ к датчику свободный.
3. Подключите мультиметр. Установите мультиметр в режим измерения сопротивления (Ом). Подключите щупы мультиметра к контактам датчика коленвала. Обычно на датчике два контакта: один для питания, второй для сигнала.
4. Измерьте сопротивление. Нормальное сопротивление для большинства датчиков коленвала находится в пределах 500–1500 Ом, в зависимости от модели. Сравните результат с техническими характеристиками вашего датчика.
5. Интерпретация результата. Если сопротивление выходит за пределы нормы (слишком высокое или низкое), это указывает на неисправность датчика.

Если сопротивление датчика не соответствует норме, вероятнее всего, датчик нуждается в замене. В случае, если измеренные значения соответствуют нормативам, но проблемы с работой двигателя сохраняются, стоит проверить проводку и соединения датчика.

Проверка сигнала с датчика коленвала с помощью осциллографа

Для диагностики датчика коленвала на Kia Ceed осциллограф позволяет точно определить состояние сигнала. Сначала подключите щупы осциллографа к контактам датчика. Обычно это два контакта: один – сигнал, второй – масса. Убедитесь, что при запуске двигателя осциллограф фиксирует изменения на сигнале датчика.

На экране осциллографа должен отображаться импульсный сигнал, который зависит от вращения коленвала. Типичная форма сигнала – прямоугольные импульсы, соответствующие каждому моменту прохождения зуба на кольце датчика. Если сигнал отсутствует или имеет неправильную форму (например, пропуски или искажения), это указывает на неисправность датчика.

Для нормальной работы сигнала частота импульсов должна изменяться пропорционально оборотам двигателя. При запуске холостого хода частота импульсов будет ниже, а при увеличении оборотов – выше. На осциллографе можно оценить стабильность сигнала на разных оборотах. При неисправности датчика, например, при наличии обрывов, сигнал будет нерегулярным или с пропусками.

Для проверки работы датчика на разных режимах работы двигателя можно использовать функцию хранения данных на осциллографе. Это позволит сравнить показатели сигнала при различных нагрузках и выявить аномалии, такие как шумы, скачки или отсутствие сигнала на определённых оборотах.

Диагностика с помощью OBD-сканера: что искать?

OBD-сканер позволяет быстро диагностировать неисправности датчика коленвала в Kia Ceed. Основные коды ошибок, на которые стоит обратить внимание: P0335, P0336, P0337 и P0338. Эти ошибки указывают на проблемы с сигналами от датчика или его работоспособностью.

При подключении сканера важно обратить внимание на параметры в реальном времени. Проверьте, поступает ли сигнал с датчика на блок управления двигателем (ECU). Если данных нет или они нестабильны, это подтверждает неисправность датчика или его проводки.

Также важно проверить значения обогащения смеси и работу двигателя на разных оборотах. Если на холостых оборотах или при ускорении наблюдаются скачки оборотов или нестабильная работа, датчик коленвала может быть неисправен.

После устранения кодов ошибок стоит выполнить повторную диагностику с помощью OBD-сканера, чтобы убедиться в отсутствии новых ошибок и корректной работе датчика.

Что делать, если датчик коленвала не реагирует на нагрузку

Если датчик коленвала на Kia Ceed не реагирует на нагрузку, первым шагом будет проверка состояния проводки и соединений. Часто проблема заключается в повреждении проводки или окислении контактов, что приводит к нестабильной работе датчика. Необходимо визуально осмотреть все соединения на наличие повреждений, трещин в изоляции и коррозии.

Следующий шаг – проверка питания датчика. Используя мультиметр, измерьте напряжение на разъеме датчика. Напряжение должно соответствовать значениям, указанным в сервисной документации. Если питание отсутствует или оно нестабильно, следует проверить предохранители и реле, которые отвечают за питание датчика.

Если питание в порядке, необходимо проверить сам датчик с помощью осциллографа. Измерьте сигнал, который он передает на блок управления двигателем при изменении оборотов двигателя. Сигнал должен быть стабильным и соответствовать установленным параметрам. Если сигнал отсутствует или имеет аномальные отклонения, датчик требует замены.

Важно проверить также магнитную часть датчика, так как она может терять свои характеристики при повреждениях или загрязнении. В этом случае датчик будет неправильно воспринимать изменения положения коленвала, что приведет к сбоям в его работе.

Наконец, после всех проверок, если датчик коленвала продолжает не реагировать на нагрузку, его следует заменить на новый, так как в большинстве случаев датчик не поддается ремонту.

Как проверить проводку и разъем датчика коленвала Kia Ceed

Для проверки проводки и разъема датчика коленвала Kia Ceed следует выполнить несколько последовательных шагов, чтобы исключить возможные проблемы с подключением и обеспечить нормальную работу системы.

1. Отключите аккумулятор перед началом работы, чтобы избежать короткого замыкания или повреждения компонентов.

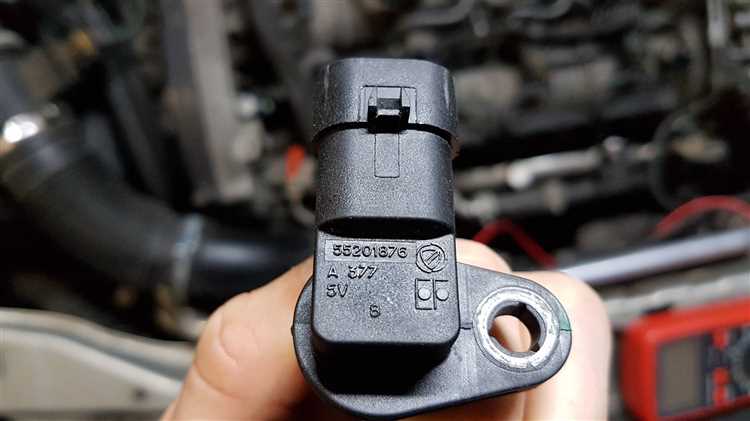

2. Найдите разъем датчика коленвала. Обычно он находится возле крепления датчика, в районе шкива коленчатого вала. Разъем можно снять вручную, аккуратно отодвинув фиксатор.

3. Осмотрите разъем на наличие повреждений. Обратите внимание на коррозию, грязь или следы перегрева. Если разъем выглядит изношенным или поврежденным, его необходимо заменить.

4. Проверьте состояние проводки, идущей к датчику. Убедитесь, что провода не перетёрты и не повреждены. Признаки изоляции, поврежденной в результате трения или перегрева, также указывают на необходимость ремонта или замены проводки.

5. Для проверки целостности проводки используйте мультиметр. Настройте прибор на измерение сопротивления и проверьте проводку от разъема до датчика. Если сопротивление отличается от нормы, это может свидетельствовать о повреждении проводки.

7. Если разъем и проводка находятся в хорошем состоянии, а датчик не работает, то стоит проверить сам датчик коленвала. В случае, если разъем или проводка повреждены, замените их, чтобы избежать дальнейших неисправностей.

Что проверять на случай неисправности датчика коленвала при запуске двигателя

При проблемах с датчиком коленвала двигатель может не заводиться или работать с перебоями. Основные проверки включают следующее:

1. Проверьте наличие сигнала от датчика коленвала. При старте двигателя на сканере должно отображаться положение коленвала. Если сигнала нет, вероятно, датчик неисправен.

2. Проверьте проводку и разъемы. Часто проблемы возникают из-за поврежденных проводов или окислившихся контактов. Осмотрите проводку на предмет изломов и коррозии.

3. Измерьте сопротивление датчика. Для этого используйте мультиметр. Обычно сопротивление датчика коленвала находится в пределах от 500 до 1 500 Ом в зависимости от типа датчика. Если оно выходит за пределы нормы, датчик требует замены.

4. Осмотрите датчик на наличие механических повреждений. Если датчик сильно загрязнен или поврежден, это может привести к сбоям в его работе. Очистите датчик или замените его, если повреждения серьезные.

5. Проверьте исправность блока управления двигателем (ECU). Иногда неисправность ECU может вызвать ошибочную работу датчика коленвала, так как управление сигналами может быть нарушено.

6. Оцените работоспособность системы зажигания. Если проблемы с зажиганием, это может быть связано с ошибками в подаче сигнала от датчика коленвала. Проверьте свечи и катушки зажигания на наличие неисправностей.

Рекомендации по замене датчика коленвала на Kia Ceed

Перед заменой датчика коленвала на Kia Ceed необходимо точно определить его неисправность. Основные признаки: двигатель не запускается, работает нестабильно, возникают рывки при движении, загорается индикатор Check Engine. Для подтверждения используйте диагностический сканер – код ошибки P0335 указывает на неисправность датчика.

• Отключите минусовую клемму аккумулятора, чтобы исключить короткое замыкание при демонтаже.
• На двигателях G4FC и G4KD (1.6 и 2.0 бензин) датчик расположен в нижней части блока цилиндров, рядом с маховиком. Доступ возможен снизу, через снятие защиты картера.
• Для доступа потребуется торцовый ключ на 10 мм. Открутите фиксирующий болт и аккуратно извлеките датчик, покачивая его в разные стороны.
• Проверьте разъём и проводку на наличие коррозии, надломов и загрязнений. При необходимости замените или зачистите контакты.

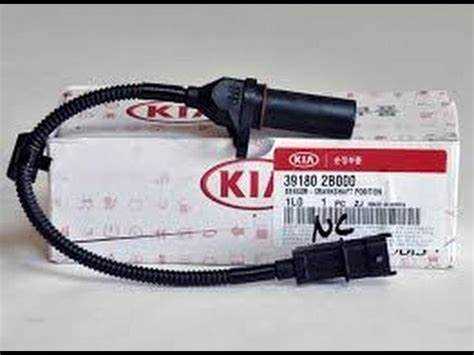

• Устанавливая новый датчик, убедитесь в его совместимости по артикулу. Оригинальный номер – 39180-2B000. Допустимо использовать аналоги, но только проверенных производителей (например, Bosch, Delphi).
• Посадочное место очистите от грязи и масла, чтобы обеспечить корректную установку и точные показания.
• После установки подключите разъём, зафиксируйте датчик болтом, подсоедините аккумулятор и выполните сброс ошибок через OBD-сканер.

Проверку корректной работы выполните сразу после запуска: двигатель должен заводиться без задержек, работать ровно, без провалов. При повторном появлении ошибки стоит перепроверить не только датчик, но и зубчатый венец маховика на повреждения.
