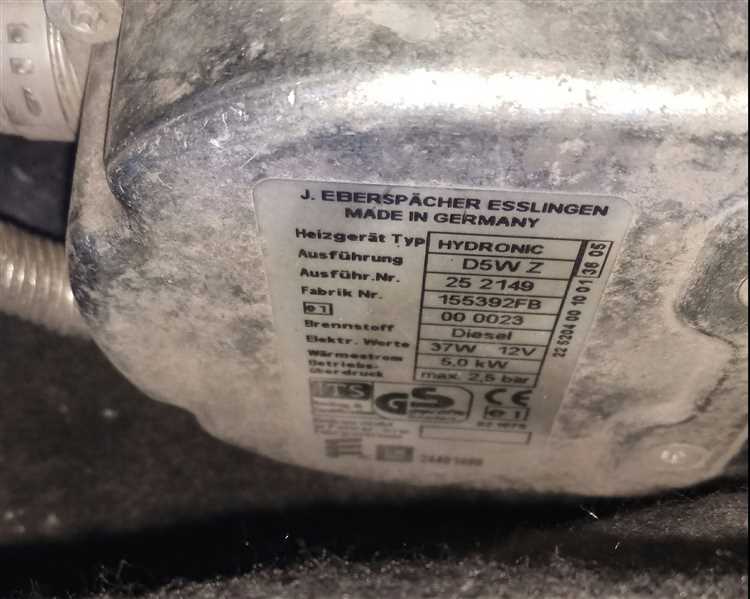

На автомобилях Opel Vectra C предпусковой подогреватель Eberspacher D5WS устанавливался с завода преимущественно на дизельные версии с моторами Z19DT и Z19DTH. Устройство работает на жидком топливе и подключено к контуру охлаждения двигателя. Основная задача – сократить время прогрева зимой и улучшить запуск холодного мотора.
Первичная проверка работы Eberspacher D5WS начинается с анализа цепи питания и диагностики с помощью специализированного оборудования, например, интерфейса EDiTH или аналогичного. При подаче сигнала запуска от таймера или через CAN-шину блок управления должен активировать вентилятор, насос и форсунку. Если отсутствует шум работы вентилятора или насос не прокачивает жидкость, причина может крыться в обрыве питания или засорении системы.
Температура запуска задаётся заводской прошивкой и составляет около +5°C. При температуре выше блок не активируется. Это можно проверить, временно подключив блок принудительно через диагностику. Также следует убедиться в работоспособности датчика температуры ОЖ – его некорректные данные могут блокировать запуск подогревателя.
Частая причина неисправности – засор форсунки или сажа в камере сгорания. Если пуск сопровождается сильным дымлением или подогреватель глохнет через несколько секунд, необходимо разобрать блок, очистить камеру, свечу и теплообменник. Используется стандартный набор инструментов и щётка из мягкой латуни. После сборки рекомендуется провести повторную проверку с принудительным запуском и контролем выходных параметров: ток потребления, температура ОЖ на входе и выходе, стабильность пламени.
Также важно проверить работу циркуляционного насоса, установленного на шланге подачи. Его неисправность ведёт к перегреву и аварийному отключению подогревателя. Насос должен выдавать характерный шум и обеспечивать циркуляцию по малому кругу системы охлаждения.

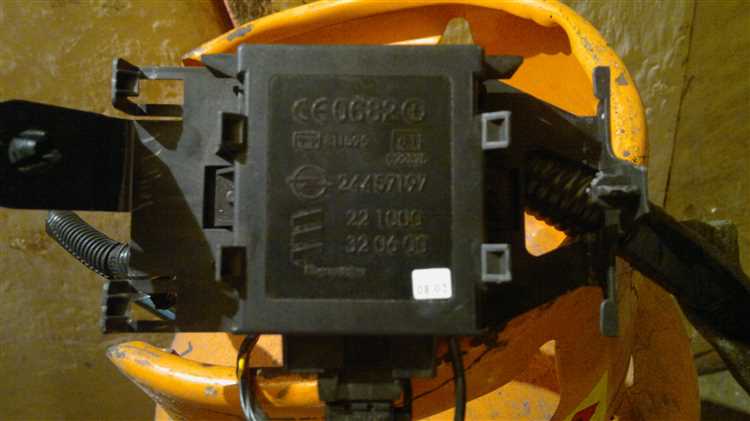

Подключение к блоку управления предпускового подогревателя

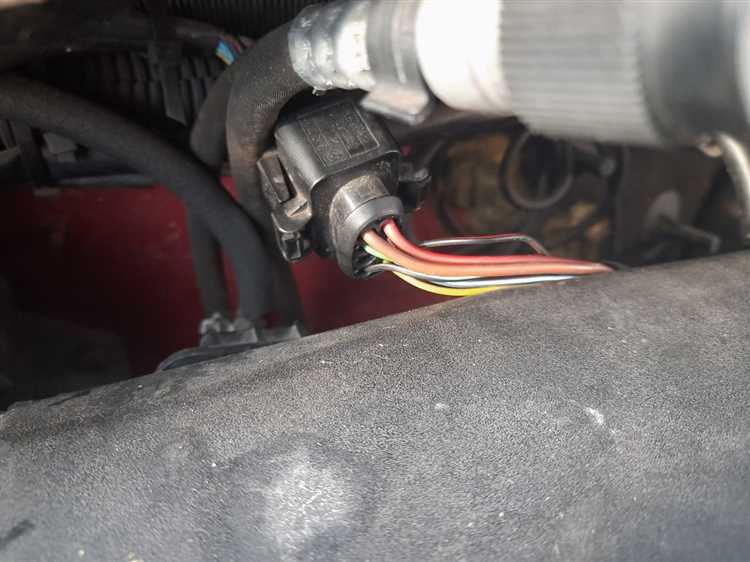

Для подключения к блоку управления Eberspacher D5WS на Opel Vectra C используется диагностический разъём подогревателя, который находится рядом с корпусом устройства. Наиболее удобный способ – использовать адаптер K-Line к USB или K-Line к COM-порту с соответствующим программным обеспечением, например, Ediabas INPA или Eberspacher EasyStart.
Перед началом работы необходимо обесточить систему, отключив аккумулятор. Разъём управления D5WS представляет собой трёхконтактный штекер: питание (+12 В), масса и линия диагностики K-Line. Питание подаётся с аккумулятора через предохранитель не более 15 А. Диагностический контакт подключается к адаптеру согласно схеме адаптера. Обязательно проверить целостность проводов и отсутствие коррозии на контактах.
После подключения к адаптеру запускается программа, устанавливается соединение и считываются ошибки, параметры температуры, напряжения и режимы работы. Если соединение не устанавливается, необходимо проверить массу подогревателя, уровень заряда аккумулятора и исправность самого интерфейса. Использование оригинального ПО Eberspacher позволяет не только диагностировать неисправности, но и активировать автономный режим, проверять насос, свечу и вентилятор по отдельности.

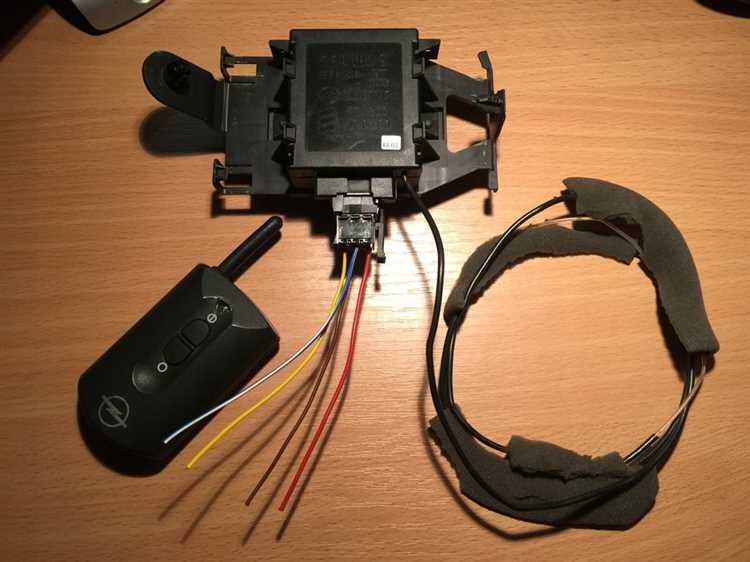

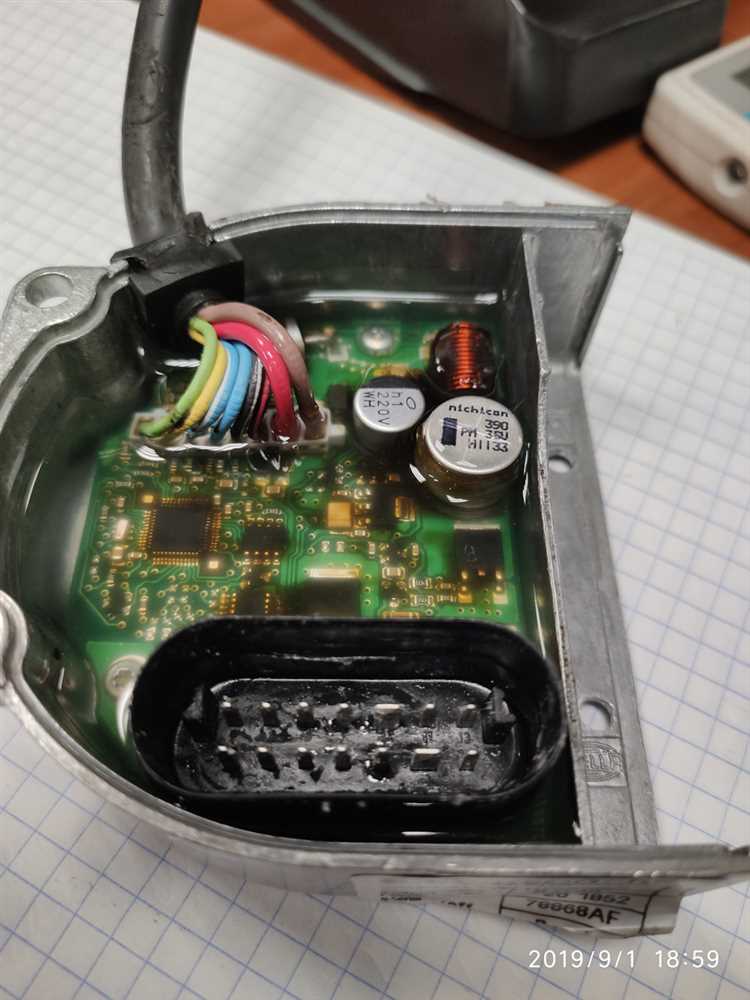

На Opel Vectra C в некоторых комплектациях присутствует штатная проводка к Webasto/Eberspacher, которую можно использовать для интеграции системы в CAN-шину и запуска с таймера или внешней кнопки. При её отсутствии возможно прокладывание кабелей вручную с обязательной герметизацией разъёмов и соблюдением схемы подключения согласно документации на D5WS.
Определение признаков неисправности Eberspacher D5WS
На Opel Vectra C с подогревателем Eberspacher D5WS можно выявить конкретные симптомы, указывающие на сбои в работе устройства. Ниже перечислены основные признаки, при появлении которых стоит проверять систему подогрева.
1. Отсутствие запуска при низких температурах. Если при температуре окружающей среды ниже +5°C подогреватель не активируется, это может свидетельствовать о неисправности свечи накаливания, блока управления или датчика температуры охлаждающей жидкости.
2. Нестабильная работа после запуска. При запуске подогреватель глохнет через несколько секунд или минут. Возможные причины – засорённая топливная магистраль, плохой контакт в разъёмах питания или износ воздушного компрессора.
3. Постоянное присутствие дыма. Белый или сизый дым из выхлопа указывает на некачественное сгорание топлива. Это может быть вызвано неисправной форсункой, неправильным давлением воздуха или залипанием свечи накаливания.
4. Повышенный шум от насоса или вентилятора. Посторонние звуки при работе подогревателя – признак износа подшипников, механических повреждений или перекоса крыльчатки вентилятора.
5. Периодическое включение и выключение вентилятора без запуска горения. Часто связано с ошибками в блоке управления или отсутствием сигнала от датчиков (температуры, пламени, оборотов).
6. Отсутствие подачи топлива. Лёгким щелчком диагностируется работа топливного насоса. Если щелчки отсутствуют, возможно, неисправна электропроводка или сам насос.
7. Коды ошибок на дисплее или через диагностику. Считывание ошибок с помощью интерфейса K-Line позволяет точно определить причину сбоя. Частые коды: 052 (неудачный запуск), 048 (проблемы с пуском пламени), 056 (обрыв цепи свечи).
При наличии одного или нескольких перечисленных симптомов рекомендуется провести диагностику с помощью ПО Ediabas или INPA с адаптером K+DCAN. Проверка всех разъёмов, целостности шлангов, состояния аккумулятора и работы насоса охлаждающей жидкости также обязательна.
Проверка питания и массы на разъёме подогревателя
Для диагностики подогревателя Eberspacher D5WS на Opel Vectra C первым шагом следует проверить питание и массу на основном разъёме. Разъём подогревателя – 8-контактный, но питание и масса подаются только на два контакта.
Питание: контакт №1 – постоянный плюс от аккумулятора. На этом контакте должно быть 12 В независимо от зажигания. Измерение выполнять с помощью мультиметра, красный щуп – на контакт №1, чёрный – на корпус автомобиля. При отсутствии напряжения проверяется предохранитель F9 (20 А) в монтажном блоке моторного отсека и провод от него до разъёма.
Масса: контакт №2 – масса. Проверка выполняется при включённом зажигании. Красный щуп мультиметра подключается к «+» аккумулятора, чёрный – к контакту №2. На экране должно быть 12 В. При отсутствии массы нужно проверить состояние провода на корпус и место его подключения под правым крылом.
Окисление или слабый контакт на любом из этих двух проводов приводит к некорректной работе или полной неработоспособности подогревателя. При обнаружении нестабильного напряжения или просадок рекомендуется очистка контактов и проверка жгута проводки на повреждения.
Запуск тестового режима через диагностику
Для проверки работы предпускового подогревателя Eberspacher D5WS на Opel Vectra C через диагностическое оборудование требуется адаптер, поддерживающий протокол K-line. Подключение осуществляется к стандартному OBD2-разъёму, расположенному под рулевой колонкой.
Программа, подходящая для данной задачи – EDiTH (Eberspächer Diagnostic Tool), версия не ниже 1.83. Также возможно использование Op-Com с установленными расширениями, поддерживающими блок управления подогревателем.
После подключения необходимо выбрать блок управления Auxiliary Heater или Heizung. В случае отсутствия связи следует проверить предохранитель F17 (30А) в монтажном блоке под капотом и наличие питания на пине 1 разъёма подогревателя.
В меню управления подогревателем следует выбрать пункт Test Functions или Aktuator-Test. В этом разделе доступен запуск насоса, вентилятора, свечи накаливания и полноценного цикла нагрева. Перед тестированием проверить уровень охлаждающей жидкости и наличие топлива в системе.
Для запуска полного теста выбрать Heizgerät Starten. Подогреватель должен начать работу: сначала запускается насос, затем вентилятор, подаётся топливо и зажигается пламя. Через 2–3 минуты из выхлопной трубы должно пойти горячее отработанное тепло. Нагрев продолжается до достижения 75–80 °C в контуре, после чего блок завершает цикл и переходит в режим продувки.
Если в процессе диагностики система прерывает запуск – зафиксировать код ошибки. Типичные причины: неисправность свечи, слабое напряжение, воздушные пробки в топливной линии. Повторный запуск теста возможен после устранения ошибок и сброса памяти блока управления.
Анализ ошибок с помощью диагностического сканера
Для считывания ошибок отопителя Eberspacher D5WS на Opel Vectra C используется сканер, поддерживающий протоколы CAN и работу с шинами K-Line. Подходит, например, адаптер на базе чипа FTDI с программой Ediabas или INPA, а также мультимарочные сканеры с функцией чтения автономных отопителей.
При подключении важно выбрать модуль климат-контроля или отдельный блок управления отопителем, если он выделен в меню сканера. Ошибки отображаются в виде кодов (например, 01416 – перегрев теплообменника, 01410 – неисправность свечи накаливания).
Код 00038 указывает на неисправность циркуляционного насоса. Отображение кода 05213 говорит об обрыве цепи свечи накаливания. Ошибка 00047 связана с недостаточным напряжением питания при запуске. При наличии ошибки 00015 модуль не получает сигнал запуска от блока управления двигателем или салонной панели. Это может свидетельствовать о неисправности реле включения или нарушении цепи запуска.
После устранения причин следует сбросить ошибки с помощью той же программы, иначе блок может блокировать повторный запуск. Некоторые модели сканеров автоматически удаляют ошибки после успешного запуска, но в случае критических сбоев необходимо принудительное обнуление.
Диагностику стоит проводить на прогретом двигателе, при напряжении не ниже 12,2 В. Падение ниже этого уровня вызывает ложные ошибки по питанию и остановку модуля. Для устойчивой работы рекомендуется предварительно проверить аккумулятор и генератор.
Проверка работы циркуляционного насоса и свечи накала
Циркуляционный насос:
- Проверка подачи питания: Для начала проверьте напряжение на насосе. Напряжение должно быть в пределах 12 В при включении отопителя. Если напряжение отсутствует, проверьте предохранители и проводку на наличие повреждений.
- Проверка работы насоса: Слушайте, есть ли звук работы насоса. Циркуляционный насос должен быть слышен, если он функционирует нормально. Если насос не работает, проверьте его на наличие загрязнений и возможные механические повреждения.
- Диагностика с помощью сканера: Подключите сканер к бортовому компьютеру автомобиля. Ошибки, связанные с циркуляционным насосом, могут отображаться в системе диагностики. Если насос не получает команду на запуск, возможно, проблема в управляющем реле или плате управления.
Свеча накала:
- Проверка сопротивления: Измерьте сопротивление свечи накала с помощью мультиметра. Нормальное значение сопротивления составляет около 1–2 Ом. Если сопротивление значительно отклоняется, свеча накала может быть неисправна и требует замены.
- Тест на прогрев: Запустите отопитель и проверьте время, через которое свеча накала начинает работать. Она должна нагреться до высокой температуры в течение нескольких секунд. Если этого не происходит, свеча может быть неисправна.
- Визуальная проверка: Осмотрите свечу накала на наличие трещин или механических повреждений. При повреждении свечу необходимо заменить.
Тщательная проверка этих компонентов обеспечит стабильную работу системы отопления и предотвратит возможные поломки в дальнейшем.
Оценка реакции системы на запуск при низкой температуре
При запуске системы отопления Eberspacher D5WS на Opel Vectra C в условиях низких температур необходимо учитывать несколько факторов, которые могут повлиять на эффективность работы устройства. Важно проверять, как система реагирует на запуск при температуре ниже -10°C, поскольку именно в таких условиях часто возникают проблемы с запуском и стабильностью работы.
Первым этапом диагностики является проверка напряжения аккумулятора. На низких температурах напряжение может падать, что влияет на работу электроники системы отопления. Рекомендуется перед запуском проверять уровень заряда аккумулятора и, если необходимо, подзаряжать его до оптимальных значений (обычно 12,6 В и выше).
При низких температурах также важно учитывать качество топлива. Для дизельных систем отопления Eberspacher критично, чтобы топливо не замерзло, а его температура была в пределах рабочих норм. Рекомендуется использовать антигелевые добавки, которые предотвращают образование парафинов и замерзание топлива при низких температурах ниже -20°C.
Система Eberspacher D5WS оснащена встроенной системой самодиагностики, которая позволяет обнаружить неисправности при старте. На холодных стартах возможны ошибки, связанные с недостаточной подачей топлива или сбоем в подаче воздуха в камеру сгорания. При запуске на низкой температуре стоит следить за ошибками в системе и проводить их диагностику через специальный интерфейс. Если система не запускается после нескольких попыток, стоит проверить топливный фильтр и топливопровод на наличие загрязнений.
Также важным моментом является проверка работы насоса. При низких температурах насос может работать с повышенной нагрузкой из-за густого топлива или загрязнённости, что приводит к его перегреву. Поэтому рекомендуется регулярно очищать фильтры и проверять насос на наличие возможных повреждений. При нормальных рабочих условиях насос должен подавать топливо равномерно и без перебоев.
Наконец, для эффективной работы системы отопления на холоде стоит регулярно проверять герметичность соединений и исправность датчиков температуры и давления. Они должны корректно работать при низких температурах, иначе система не сможет правильно регулировать процесс сжигания топлива.
Вопрос-ответ:
Как проверить работу обогревателя Eberspacher D5WS на Opel Vectra C?
Для проверки работы обогревателя Eberspacher D5WS на Opel Vectra C, нужно сначала убедиться в наличии топлива и работоспособности аккумулятора. Затем включите обогреватель через кнопку или систему управления. Он должен начать издавать характерный звук работы вентилятора и постепенно разогревать воздух. Если обогреватель не запускается, проверьте систему на наличие ошибок с помощью диагностического устройства или через кодовые ошибки, отображаемые на приборной панели.
Какие симптомы могут указывать на неисправность Eberspacher D5WS?
Основными признаками неисправности могут быть: отсутствие отопления, слабая тяга воздуха, необычные звуки при работе, или если обогреватель выключается через короткое время после включения. Часто такие проблемы связаны с засорением фильтров, низким уровнем топлива, неисправностью датчиков или неполадками в системе подачи топлива.
Как можно устранить ошибку на Eberspacher D5WS, если он не запускается?
Если Eberspacher D5WS не запускается, первое, что следует сделать — проверить наличие топлива и его качество. Следует также осмотреть систему на наличие засоров, особенно в топливных трубках и фильтре. Для более точной диагностики ошибок можно использовать специальное диагностическое оборудование, подключив его к обогревателю. Если ошибка связана с электрикой или датчиками, их нужно будет заменить или отремонтировать.
Сколько времени обогреватель Eberspacher D5WS должен прогревать салон Opel Vectra C?
Время прогрева салона зависит от температуры на улице и состояния системы. Обычно, обогреватель Eberspacher D5WS может прогревать салон в течение 10-20 минут. В экстремальных условиях холодного климата этот процесс может занять немного больше времени, особенно если салон сильно охладел за ночь.
Как часто нужно обслуживать обогреватель Eberspacher D5WS?
Рекомендуется проводить плановое обслуживание обогревателя Eberspacher D5WS примерно раз в год. Это включает проверку состояния фильтров, системы подачи топлива, работы вентилятора и других элементов. Если обогреватель используется интенсивно, обслуживание стоит проводить чаще, особенно если возникают проблемы с его работой.
Как проверить работу обогревателя Eberspacher D5WS на Opel Vectra C?
Для проверки работы обогревателя Eberspacher D5WS на Opel Vectra C следует начать с проверки целостности электрических соединений и уровня топлива. После этого можно подключить диагностический инструмент, чтобы убедиться в правильности функционирования системы. Важно проверить, нет ли ошибок в блоке управления, а также убедиться, что обогреватель запускается и стабильно работает в течение нескольких минут. Если система не запускается, может потребоваться проверка блока управления или датчиков температуры.
Какие симптомы могут свидетельствовать о неисправности обогревателя Eberspacher D5WS на Opel Vectra C?
Неисправности обогревателя Eberspacher D5WS могут проявляться через несколько признаков. Среди них — отказ запуска, некорректная работа системы (например, обогреватель работает на низкой мощности или не нагревает воздух), наличие странных звуков (скрежет, шипение) или выхлопа дыма. Также стоит обратить внимание на ошибки в бортовой системе автомобиля. Важно, чтобы владельцы проверяли блок управления и датчики температуры, так как неисправность этих компонентов может привести к некорректной работе устройства.
