Электромагнитный клапан управления паровыми выбросами (EVAP) в системе улавливания паров топлива Ford Escape играет ключевую роль в снижении выбросов и корректной работе двигателя. От его состояния напрямую зависит корректность обогащения топливной смеси и стабильность холостого хода. Чаще всего неисправности возникают у моделей Escape с моторами 2.0 и 2.5 литра, выпущенных с 2013 по 2019 годы, особенно в условиях частых холодных запусков.
Основные симптомы неисправности клапана EVAP – затруднённый запуск, нестабильные обороты, увеличение расхода топлива, ошибка P0443 или P0455 в памяти ЭБУ. Проверку следует начинать с визуального осмотра корпуса клапана и разъема питания. Часто на разъеме наблюдается окисление, а на корпусе – трещины, особенно в местах крепления. Это приводит к нестабильной работе катушки.
Для проверки работоспособности клапана требуется мультиметр. Сопротивление на контактах должно находиться в пределах 20–30 Ом. При подаче напряжения 12 В с внешнего источника должен быть слышен чёткий щелчок – срабатывание клапана. Если сопротивление выходит за указанные пределы или отсутствует щелчок, клапан необходимо заменить. Кроме того, важно проверить герметичность – клапан в неактивном состоянии должен блокировать поток воздуха с обеих сторон.
Рекомендуется также убедиться в исправности проводки от разъема до блока управления, особенно если клапан новый, но ошибки сохраняются. Проверка выполняется прозвонкой цепи и измерением напряжения при включенном зажигании. Если питание отсутствует, возможно повреждение проводов или сбой в работе управляющего транзистора ЭБУ.
Где находится электромагнитный клапан на Ford Escape и как к нему добраться
Электромагнитный клапан системы управления паровыми выбросами (EVAP purge valve) устанавлен в моторном отсеке, ближе к задней части впускного коллектора. В зависимости от поколения Ford Escape, его расположение может незначительно отличаться, однако для большинства моделей 2008–2019 годов клапан закреплён на верхней части двигателя, справа от дроссельной заслонки.

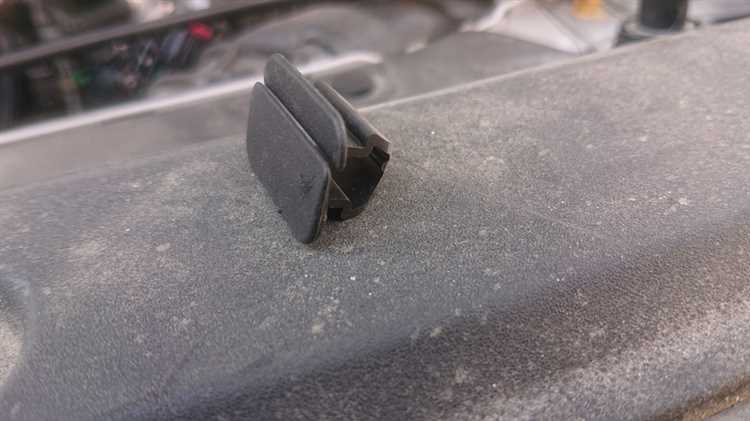

Для доступа необходимо снять пластиковую декоративную крышку двигателя, если она имеется. Крепится она, как правило, на защёлках или нескольких болтах. После её демонтажа клапан виден рядом с впускным коллектором – компактный цилиндр с двумя шлангами и разъёмом питания.
Чтобы демонтировать клапан, отсоедините разъём, затем снимите вакуумные шланги, зафиксированные хомутами. Используйте плоскую отвёртку или съёмник для шлангов. Клапан крепится к кронштейну болтом или защёлкой – открутите его торцевым ключом на 8 мм или 10 мм в зависимости от года выпуска.
Перед началом работ отключите минусовую клемму аккумулятора, чтобы избежать короткого замыкания при отсоединении разъёма. Работы проводите на холодном двигателе – доступ к клапану ограничен, и риск обжечься высок.
Если клапан установлен под впускным коллектором (характерно для некоторых моделей 2020 года и новее), потребуется частичный демонтаж коллектора. В этом случае лучше воспользоваться технической документацией или обратиться к специалисту.
Как определить признаки неисправности электромагнитного клапана
Неисправный электромагнитный клапан на Ford Escape проявляет себя рядом чётких симптомов, которые можно отследить без сложного оборудования. Один из первых признаков – нестабильная работа двигателя на холостом ходу. Обороты могут «плавать», двигатель внезапно глохнет при торможении или переключении на нейтраль.
Если клапан отвечает за управление паровыми выбросами (EVAP), то при его неисправности появляется запах бензина возле капота или сзади автомобиля, особенно после заправки. Электронный блок управления (ECU) фиксирует проблему и вызывает ошибку P0443 или P0446, которую можно считать с помощью сканера OBD-II.
В момент движения возможны провалы в наборе оборотов, особенно при ускорении. Это связано с тем, что клапан не может нормально регулировать потоки, и смесь в цилиндрах обедняется или переобогащается. Также стоит обратить внимание на увеличение расхода топлива без видимых причин.
Дополнительно стоит провести диагностику самого клапана с помощью мультиметра. На исправном элементе сопротивление обмотки должно находиться в пределах 20–40 Ом. Любые отклонения в большую или меньшую сторону указывают на внутренний обрыв или замыкание.
Какие инструменты потребуются для проверки клапана
Для диагностики электромагнитного клапана на Ford Escape потребуется цифровой мультиметр с функцией измерения сопротивления и напряжения постоянного тока. Обязателен диапазон до 200 Ом для точного определения состояния обмотки.
Необходим источник питания 12 В – подойдет автомобильный аккумулятор или лабораторный блок питания. Для подключения клемм используйте провод с крокодилами и предохранителем на 1–2 А во избежание короткого замыкания.
Понадобится диагностический сканер с функцией чтения ошибок и параметров в реальном времени. Он позволит определить, подает ли блок управления сигнал на клапан и фиксируются ли ошибки, связанные с его работой.
Рекомендуется использовать вакуумный насос с манометром. Он поможет убедиться в механической работоспособности клапана при подаче и сбросе давления.
Для снятия клапана используйте набор торцевых головок и трещотку с удлинителем. В отдельных случаях может потребоваться шестигранник или Torx – зависит от конкретного года выпуска и типа двигателя.
Дополнительно пригодится изоляционная лента и термоусадочные трубки при необходимости восстановления поврежденной проводки.
Пошаговая проверка клапана на работоспособность мультиметром
Шаг 1: Отключите разъём электромагнитного клапана. Убедитесь, что зажигание выключено. Это исключит риск короткого замыкания и повлияет на точность измерений.
Шаг 3: Проверьте сопротивление обмотки. Для клапанов Ford Escape (в зависимости от года выпуска) допустимые значения – от 20 до 40 Ом. Значение ниже 10 Ом указывает на межвитковое замыкание. Сопротивление выше 50 Ом свидетельствует о повреждении обмотки или окислении контактов.
Как проверить электропитание и управляющий сигнал клапана
Для диагностики электромагнитного клапана Ford Escape потребуется мультиметр, булавочные щупы и доступ к электрической схеме двигателя.
- Выключите зажигание. Отсоедините разъём клапана.
- Установите мультиметр в режим измерения постоянного напряжения.
- Включите зажигание. Напряжение должно составлять 12 В. Если отсутствует – проверьте предохранитель и целостность цепи от реле или ЭБУ до клапана.
Для проверки управляющего сигнала необходимо измерить импульсы, подаваемые ЭБУ при работающем двигателе или активации системы.
- Подсоедините разъём обратно к клапану. Проколите управляющий провод острым щупом через изоляцию.
- Подключите мультиметр к «массе» и управляющему проводу.
- Запустите двигатель. При исправной системе на управляющем проводе должен появляться прерывистый импульс – напряжение будет периодически меняться от 0 до 12 В.
- Если сигнал отсутствует – проверьте цепь между ЭБУ и клапаном на обрыв или короткое замыкание. При наличии импульса, но отсутствии срабатывания клапана – неисправен сам клапан.
При наличии осциллографа можно детально оценить частоту и форму управляющего сигнала, что упрощает диагностику нестабильной работы.
Проверка клапана с помощью подачи напряжения напрямую
Для проверки электромагнитного клапана Ford Escape методом подачи напряжения напрямую необходимо соблюдать несколько ключевых шагов. Такой способ позволяет выявить механические или электрические неисправности в работе клапана, не требуя установки устройства в систему автомобиля.
Для начала необходимо подготовить источник постоянного тока, который будет подавать напряжение на катушку клапана. Напряжение обычно составляет 12 В, что соответствует стандартному напряжению бортовой сети автомобиля. Подключите источник тока к контактам катушки клапана, соблюдая полярность.
После подачи напряжения внимательно наблюдайте за поведением клапана. При подаче напряжения электромагнит должен активироваться, и клапан должен изменять свое положение. При этом должен быть слышен характерный щелчок, свидетельствующий о том, что механизм сработал.
Если клапан не срабатывает или работает с задержками, это может указывать на проблему с катушкой (обрыв или короткое замыкание) или с самим механизмом клапана. В таком случае необходимо провести дополнительную диагностику или заменить неисправный элемент.
Важно: Если клапан срабатывает, но не возвращается в исходное положение, возможно, имеется механическая проблема (залипание, грязь или износ). Очистите клапан или замените его, если это необходимо.
Использование данного метода позволяет оперативно выявить неисправности и исключить электрические проблемы в системе, что существенно ускоряет процесс диагностики.
Что делать, если клапан работает нестабильно или шумит
Если электромагнитный клапан Ford Escape работает нестабильно или издает шум, это может быть признаком неисправности. Прежде чем предпринимать какие-либо действия, важно понять причины этих симптомов и определить, можно ли устранить проблему самостоятельно.
- Проверьте соединения проводки. Если контакты повреждены или ослаблены, это может привести к неправильной работе клапана. Убедитесь, что все соединения надежно закреплены и не имеют признаков коррозии.
- Проверьте питание клапана. Нестабильная работа может быть связана с неполадками в системе электропитания. Измерьте напряжение на клапане с помощью мультиметра. Нормальное значение должно соответствовать параметрам, указанным в технической документации автомобиля.
- Очистите клапан от загрязнений. Если клапан забит пылью или грязью, его механизмы могут не работать должным образом. Осторожно удалите загрязнения с помощью сжатого воздуха или специального чистящего средства.
- Проверьте работу вентиляции. Нестабильная работа клапана может быть связана с нарушениями в системе вентиляции. Проверьте состояние трубок и шлангов, соединяющих клапан с системой, на наличие утечек или повреждений.
- Измерьте сопротивление катушки клапана. Если катушка неисправна, клапан может не открываться или закрываться должным образом. Используя мультиметр, измерьте сопротивление катушки, сравнив его с нормальными показателями в руководстве пользователя. Если сопротивление отличается, замените катушку.
- Проверьте состояние уплотнителей. Если уплотнители клапана повреждены или изношены, это может вызвать нестабильную работу. Замените уплотнители, если они изношены или имеют трещины.
- Проверьте давление в системе. Низкое давление или переполнение может вызвать нестабильную работу клапана. Используйте манометр для проверки давления в системе, при необходимости отрегулируйте его до рекомендованных значений.
- Проверьте наличие ошибок в системе. Используйте диагностический сканер, чтобы проверить на наличие кодов ошибок в системе управления клапаном. Ошибки могут помочь точно определить, что вызывает нестабильную работу.
- Замените клапан. Если после всех проверок и устранения неисправностей клапан продолжает работать некорректно или издает шум, возможно, его необходимо заменить. Выбирайте только оригинальные запчасти, чтобы обеспечить долгосрочную работу системы.
Каждое из этих действий поможет выявить и устранить причину нестабильной работы электромагнитного клапана Ford Escape. Если проблема сохраняется, рекомендуется обратиться к специалисту для более глубокой диагностики.
Вопрос-ответ:
Как проверить электромагнитный клапан на Ford Escape?
Для проверки электромагнитного клапана на Ford Escape вам нужно выполнить несколько шагов. Сначала отсоедините отрицательную клемму аккумулятора. Далее найдите клапан, который может находиться на топливной системе или в системе охлаждения, в зависимости от модели. С помощью мультиметра измерьте сопротивление на его выводах. Обычно сопротивление должно быть в пределах от 30 до 60 Ом. Если показания выходят за эти рамки, клапан неисправен. Также стоит проверить его на наличие механических повреждений или загрязнений. При необходимости клапан можно заменить.
Что делать, если электромагнитный клапан Ford Escape не работает?
Если электромагнитный клапан не функционирует, то возможно, что проблема связана с проводкой, самим клапаном или системой управления. Первым делом стоит проверить проводку на наличие повреждений или обрывов. Если с проводкой все в порядке, тогда следует проверить сам клапан с помощью мультиметра. Если клапан не проводит электричество или его сопротивление не соответствует норме, скорее всего, его нужно заменить. В некоторых случаях проблема может быть связана с системой управления клапаном, в этом случае стоит обратиться в сервис для диагностики.
Какие симптомы неисправности электромагнитного клапана на Ford Escape?
Неисправность электромагнитного клапана на Ford Escape может проявляться различными симптомами. Один из основных признаков — это нестабильная работа двигателя, например, его дергание или пропуски зажигания. Также может наблюдаться утечка топлива или перегрев двигателя, если клапан контролирует систему охлаждения. В случае серьезных неисправностей могут появиться ошибки на приборной панели. Если вы заметили такие симптомы, стоит проверить электромагнитный клапан на исправность.
Как самостоятельно заменить электромагнитный клапан на Ford Escape?
Для замены электромагнитного клапана на Ford Escape сначала необходимо отключить аккумулятор и аккуратно снять все детали, которые могут препятствовать доступу к клапану. После этого отсоедините старый клапан от его разъемов и удалите его. Установите новый клапан на его место, подключите разъемы и убедитесь, что все элементы надежно закреплены. Затем подключите аккумулятор и протестируйте работу клапана. Если проблема не исчезла, возможно, стоит провести диагностику других элементов системы.
Почему электромагнитный клапан на Ford Escape может выходить из строя?
Причины выхода из строя электромагнитного клапана могут быть различными. Одна из распространенных причин — это накопление грязи или сажи, что может заблокировать нормальное движение механизма клапана. Также клапан может выйти из строя из-за перегрева или короткого замыкания в системе. Если система управления клапаном работает некорректно, это также может привести к его неисправности. Важно регулярно проводить диагностику и обслуживание этих элементов, чтобы предотвратить их поломки.
