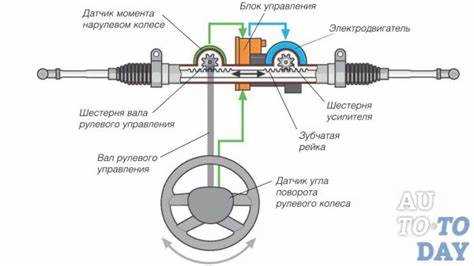

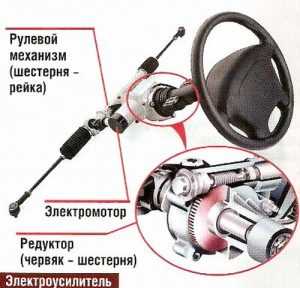

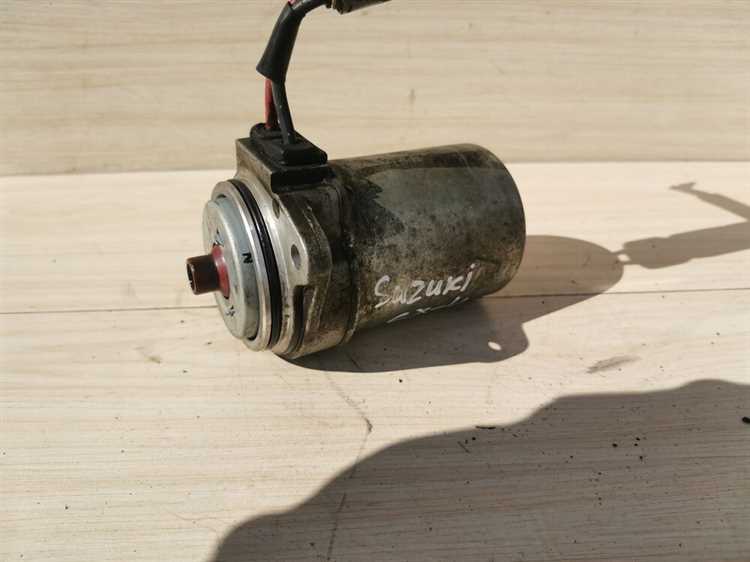

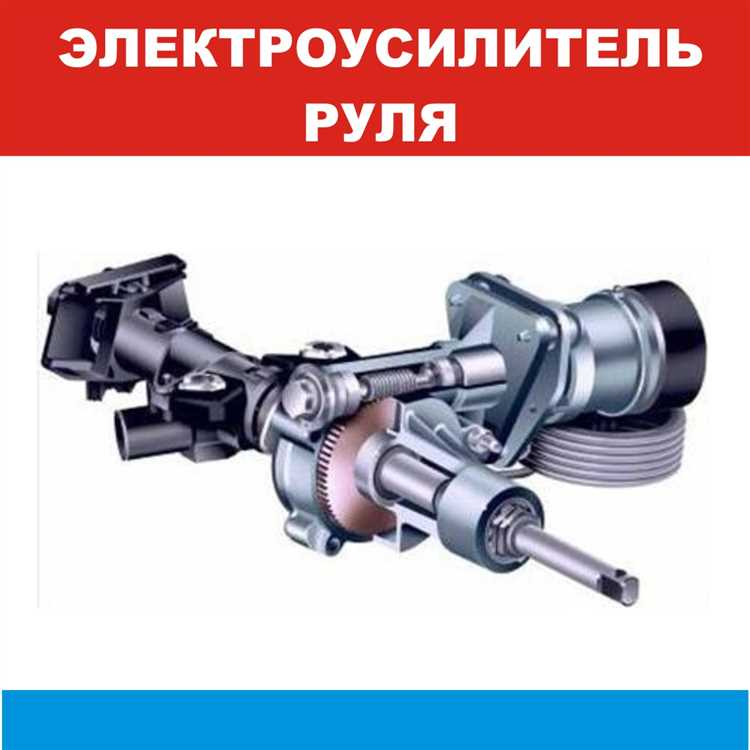

Электроусилитель руля (EPS) в Suzuki Ignis представляет собой электромеханическую систему, интегрированную в рулевую колонку. Она работает на основе сигнала от датчика момента, управляющего электродвигателем, который облегчает поворот руля. Проверка EPS необходима при повышенной жёсткости руля, ошибке на панели приборов (EPS) или посторонних звуках при повороте руля.
Начинать диагностику следует с проверки предохранителя системы EPS. В блоке предохранителей под капотом находится элемент на 60А, обозначенный как EPS или PS. Если предохранитель исправен, переходят к проверке разъёма питания на моторе усилителя. Окисление контактов – частая причина нестабильной работы.
Следующий этап – считывание кодов ошибок. Для этого используют диагностический сканер, совместимый с OBD2. Подключение осуществляется через разъём под рулевой колонкой. Наиболее распространённые ошибки – C1525 (проблемы с датчиком момента) и C1532 (неисправность электродвигателя усилителя).
Если коды отсутствуют, следует проверить показания датчика момента. При вращении руля влево и вправо его значения должны меняться в пределах от -2 до +2 Вольт. Изменения вне этих границ или отсутствие реакции указывают на неисправность самого датчика или его соединений.
Завершающим этапом является проверка усилия на руле при работающем двигателе. В норме руль должен поворачиваться без рывков и с минимальным сопротивлением. При залипании, неравномерности или полном отсутствии усиления проверяется управляющее напряжение на электродвигатель EPS и целостность проводки от блока управления к мотору.
Как выявить признаки неисправности электроусилителя руля
При запуске двигателя на панели приборов должен кратковременно загореться индикатор EPS. Если он остается включённым, система электроусилителя отключена из-за ошибки. Езда с постоянно горящей лампой EPS сопровождается повышенным усилием на руле.
В процессе движения проверь реакцию руля. Если руль стал тугим, особенно при маневрах на малой скорости, это указывает на отказ усилителя. Также настораживает неравномерная работа – усилие появляется рывками или пропадает на поворотах.
Во время вращения руля не должно быть посторонних звуков. Скрежет, жужжание или треск – признаки механического износа или перегрузки электромотора.
Если усилитель работает нестабильно после прогрева двигателя, возможна проблема с напряжением бортовой сети. Напряжение на клеммах АКБ должно быть в пределах 13,5–14,5 В при работающем двигателе. При снижении ниже 12,5 В электроусилитель может отключаться.
Обрати внимание на поведение автомобиля при поворотах. Увод в сторону после возвращения руля в нулевое положение указывает на сбой датчика положения рулевого вала или электроники блока управления.
Где находится блок электроусилителя и как к нему добраться

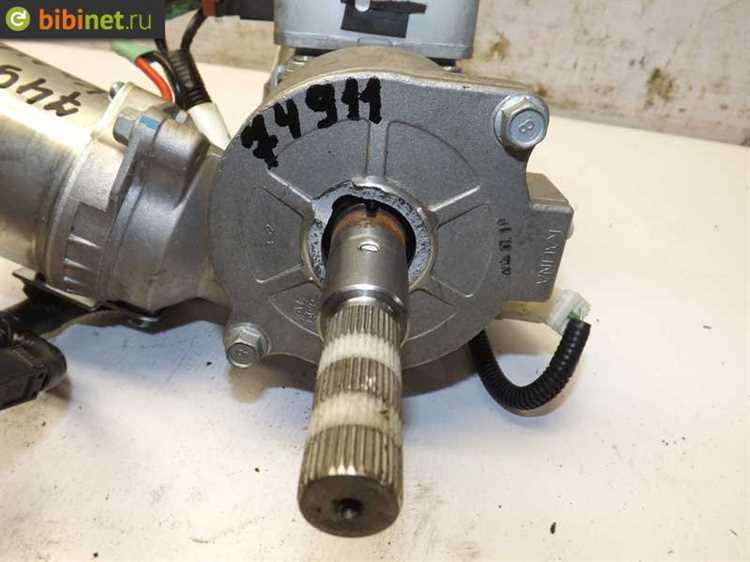

Блок электроусилителя руля на Suzuki Ignis расположен под приборной панелью, со стороны водителя. Он закреплён на рулевой колонке, рядом с моторчиком усилителя. Для доступа потребуется снять нижнюю облицовку панели и кожух рулевой колонки.
Открутите винты крепления нижней части панели под рулевым колесом. Аккуратно отсоедините защёлки и снимите пластиковую накладку. Затем отвёрткой освободите два самореза кожуха рулевой колонки и разделите верхнюю и нижнюю части кожуха. Блок станет виден сразу за рулевой колонкой – это металлический корпус с разъёмами жгута проводки.
Для диагностики разъедините разъёмы и проверьте контакты на предмет коррозии и следов нагрева. При необходимости снимите блок, открутив крепёжные болты. Подключение сканера к диагностическому разъёму под панелью позволяет считать ошибки и проверить работу узла.
Как считать ошибки электроусилителя с помощью диагностического сканера
Для считывания ошибок электроусилителя руля на Suzuki Ignis требуется сканер, поддерживающий работу с блоком управления EPS (Electric Power Steering). Подойдут устройства с поддержкой протокола OBD-II и функцией диагностики систем рулевого управления.
- Подключите диагностический сканер к разъёму OBD-II, расположенному под приборной панелью слева от рулевой колонки.
- Включите зажигание. Двигатель запускать не нужно.
- На сканере выберите марку Suzuki и перейдите в раздел диагностики системы EPS.
- Выберите функцию «Чтение кодов неисправностей» (Read DTCs).
- Сканер отобразит список активных и сохранённых ошибок. Каждая ошибка сопровождается кодом (например, C1525) и описанием.
После считывания рекомендуется сохранить список кодов. Для устранения ошибок нужно опираться на конкретные данные – например, ошибка C1525 указывает на неисправность датчика момента.
Если ошибок нет, но рулевое управление работает некорректно, используйте режим «Поток данных» (Live Data) для проверки параметров: напряжения питания блока EPS, сигнала с датчиков крутящего момента и скорости автомобиля.
После устранения неисправностей выполните сброс ошибок через функцию «Очистить коды» (Clear DTCs). Повторите диагностику, чтобы убедиться в отсутствии активных сбоев.
Как проверить предохранители и реле системы электроусилителя
Проверка начинается с блока предохранителей, расположенного под капотом с левой стороны моторного отсека. Необходимые элементы обозначены на крышке блока или в инструкции: предохранитель EPS (обычно на 50–80 А) и реле электроусилителя.
Перед началом работ отключите минусовую клемму аккумулятора. Снимите крышку блока предохранителей. Визуально осмотрите плавкие вставки: перегоревший предохранитель имеет разрыв проводника внутри корпуса. При сомнениях используйте мультиметр в режиме прозвонки – сопротивление должно стремиться к нулю.
Предохранитель EPS – силовой, типа «пластинчатый», заменить его можно только на аналогичный по номиналу. Использование предохранителя меньшего значения приведёт к его повторному перегоранию, большего – к повреждению цепи.
Реле располагается рядом с предохранителями. Для проверки извлеките его из гнезда. Подайте питание на управляющие контакты (86 и 85) от аккумулятора, при этом должен быть слышен чёткий щелчок. Затем мультиметром проверьте сопротивление между контактами 30 и 87 – оно должно быть близким к нулю при включённой обмотке. Если щелчка нет или сопротивление остаётся высоким, реле неисправно.
После проверки установите предохранители и реле на место. Подключите аккумулятор, включите зажигание и убедитесь в отсутствии ошибки EPS на панели приборов.

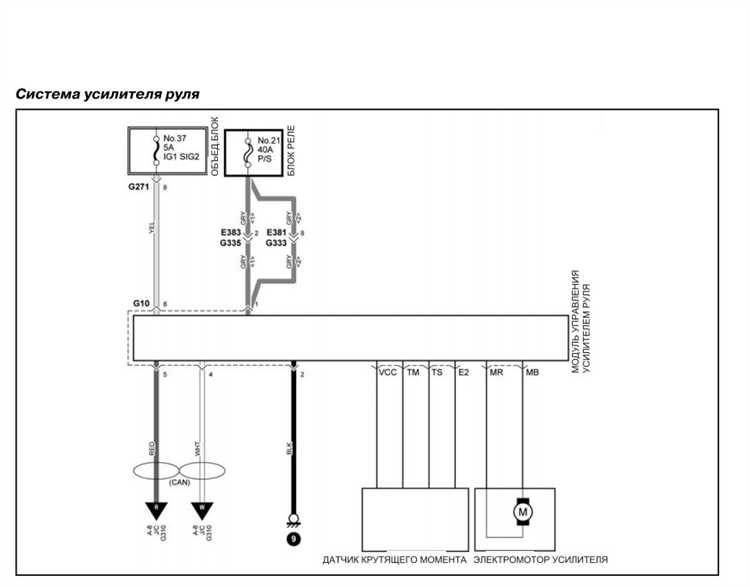

Как проверить питание и массу на разъёме электроусилителя
Отключите разъём от блока электроусилителя руля. Включите зажигание, не заводя двигатель. Используйте мультиметр в режиме измерения постоянного напряжения.
Красный щуп подключите к контакту, на который должно подаваться питание (обычно это толстый провод, часто красного или розового цвета). Чёрный щуп – к кузову автомобиля или к минусовой клемме аккумулятора. Напряжение должно быть в пределах 12–14 В. Отсутствие напряжения указывает на проблему в цепи питания – проверьте предохранитель и проводку от реле к разъёму.
Для проверки массы подключите чёрный щуп мультиметра к контакту массы в разъёме (обычно это чёрный или коричневый провод), а красный – к плюсовой клемме аккумулятора. Должно быть то же напряжение – 12–14 В. Значение ниже 11 В или его отсутствие указывает на плохой контакт с массой: возможны окисления, повреждения провода или ненадёжное соединение с кузовом.
Проверку проводите с надёжными контактами щупов. При необходимости зачистите контакты разъёма для точного измерения. После проверки выключите зажигание и подключите разъём обратно.
Как провести проверку датчика угла поворота рулевого колеса
Для проверки датчика угла поворота рулевого колеса на Suzuki Ignis потребуется сканер с функцией чтения параметров системы EPS. Подключите сканер к диагностическому разъёму OBD-II и выберите блок электроусилителя руля.
Откройте список текущих значений и найдите параметр, соответствующий углу поворота рулевого колеса. При повороте руля влево и вправо значение должно меняться плавно и соответствовать направлению вращения. Рывки, задержки или скачки указывают на неисправность датчика или его цепей.
Отключите аккумулятор и проверьте разъём датчика на предмет окислов, загрязнений и ослабленных контактов. После этого измерьте напряжение питания на разъёме датчика при включенном зажигании. Оно должно составлять около 5 В. При отсутствии напряжения проверьте проводку от блока EPS до датчика.
Для дополнительной проверки снимите датчик и проверьте сопротивление его выходных цепей. Конкретные значения зависят от конструкции датчика и указаны в технической документации. При отклонении сопротивления от нормы замените датчик.
После завершения проверки выполните калибровку датчика с помощью диагностического сканера. Без калибровки возможны ошибки EPS и некорректная работа усилителя.
Вопрос-ответ:
Как понять, что электроусилитель руля на Suzuki Ignis работает неправильно?
О неисправности может свидетельствовать тугое вращение руля, особенно на малой скорости, мигание или постоянное горение контрольной лампы с изображением руля на панели приборов, а также посторонние звуки при повороте. Иногда руль может «тяжелеть» после запуска двигателя или во время езды. Если хотя бы один из этих признаков появился, стоит провести диагностику.
Какие ошибки может показывать диагностика при проблемах с электроусилителем руля?
При подключении сканера можно увидеть коды ошибок, указывающие на сбой в блоке управления усилителем, неисправность датчиков (например, датчика угла поворота рулевого колеса), проблемы с питанием или перегрев. Один из часто встречающихся кодов — C1525, который сигнализирует о перегреве или превышении допустимой нагрузки на систему.
Можно ли проверить электроусилитель самостоятельно?
Да, базовую проверку можно провести без оборудования. Нужно обратить внимание на поведение руля при включении зажигания — усилитель должен сразу начать работать. При поворотах руль должен двигаться без усилий, без рывков и посторонних звуков. Также полезно осмотреть предохранители и контакты, особенно если усилитель отключается при тряске или на кочках.
Что делать, если руль стал тугим только после долгой езды?
Такое поведение может быть связано с перегревом электромотора или блока управления. Система может временно снижать мощность, чтобы защититься. Если это происходит регулярно, возможно, есть проблемы с охлаждением или контактом в цепи питания. Рекомендуется провести диагностику, чтобы определить точную причину.
Нужно ли перепрошивать блок электроусилителя при его замене?
Да, в большинстве случаев блок требует адаптации к конкретному автомобилю. Без прошивки он может не распознавать сигналы от датчиков или выдавать ошибку. Процедура выполняется с помощью дилерского оборудования или подходящего диагностического сканера. Также важно убедиться, что заменяемый блок совместим по номеру и конфигурации.
