Как разобрать брелок ford focus 2

Брелок второго поколения Ford Focus, выпущенного с 2005 по 2011 год, представляет собой пластиковый корпус с интегрированной платой управления, микровыключателями и ячейкой питания типа CR2032. При возникновении проблем с кнопками или необходимостью замены батарейки требуется аккуратная разборка корпуса без повреждения его элементов.

Часто корпус скреплён защёлками и не имеет винтов, поэтому попытка открыть его без предварительной подготовки может привести к поломке пластика или повреждению внутренней электроники. Для разборки потребуется тонкий пластиковый медиатор или плоская отвёртка с закруглёнными краями, чтобы не повредить корпус. Желательно использовать латексные перчатки, чтобы избежать попадания влаги или жира на контакты платы.

Перед началом работы отключите цепь питания – извлеките батарейку через заднюю крышку. Важно запомнить или сфотографировать расположение кнопок и контактов, особенно если планируется полная очистка или ремонт. Плата обычно удерживается в пазах корпуса, и при демонтаже следует приложить минимальное усилие, аккуратно приподнимая края.

Для повторной сборки необходимо убедиться, что все компоненты установлены в правильных положениях, и защёлки корпуса зафиксированы без люфта. Наличие трещин или износа на корпусе – сигнал к замене на новый, особенно если автомобиль используется ежедневно и брелок подвергается постоянным механическим нагрузкам.

Как определить тип брелока Ford Focus 2 перед разборкой

Существует два основных типа брелоков Ford Focus 2: с откидным ключом (flip-key) и монолитный (плоский корпус без механизма складывания). Перед разборкой необходимо точно определить тип устройства, так как конструктивные различия влияют на способ вскрытия.

Брелок с откидным ключом имеет кнопку механического фиксатора, расположенную сбоку корпуса. При нажатии на неё металлический ключ выскакивает наружу. Такой брелок собирается из двух половин, скреплённых защёлками и, в некоторых случаях, винтом под головку Torx, который можно обнаружить в районе ушка для кольца. Отсутствие винта означает, что корпус разбирается только с помощью пластикового шпателя или медиатора.

Монолитный брелок не имеет механизма складывания ключа. Ключевой стержень выступает постоянно, а корпус визуально гладкий, без кнопок фиксации. Такие модели чаще всего не содержат винтов и открываются путём поддевания по шву между половинами корпуса, начиная со стороны батарейного отсека. Перед вскрытием следует проверить наличие скрытых защёлок – они расположены ближе к кнопкам управления.

Для точного определения модели можно сверить номер на плате внутри брелока с серийными обозначениями: например, модели с маркировкой 4M5T-15K601 типичны для монолитных ключей, а 3M5T-15K601 – для брелоков с откидным ключом.

Неопределённость типа корпуса до разборки может привести к повреждению защёлок или платы. Поэтому визуальный осмотр и поиск элементов фиксации обязателен до начала любых действий.

Какие инструменты потребуются для разборки брелока

Для аккуратного разбора брелока Ford Focus 2 потребуется тонкая крестовая отвертка PH00 – она подходит для миниатюрных винтов, используемых в корпусе. Плоская пластиковая лопатка или медиатор необходимы для поддевания половинок корпуса, чтобы избежать повреждений и царапин на пластике. Использование металлических предметов нежелательно – высок риск оставить следы или повредить защелки.

Пинцет с тонкими наконечниками облегчает извлечение микросхемы или батарейки, не касаясь контактов пальцами. Для проверки состояния батарейки и кнопок пригодится мультиметр – с его помощью можно оперативно определить наличие питания и обрывы дорожек. Если корпус склеен или сильно загрязнен, пригодится лупа с подсветкой для точной оценки состояния соединений.

Как безопасно вскрыть корпус брелока без повреждений

Перед разборкой брелока Ford Focus 2 убедитесь, что у вас есть подходящий инструмент:

• тонкая пластиковая карточка или медиатор (не металлический предмет);
• маленькая крестовая отвертка;
• чистая ткань или мягкая подложка для работы.

Порядок действий:

1. Положите брелок на мягкую поверхность, чтобы исключить скольжение и повреждение корпуса.
2. Осмотрите шов между половинками корпуса. Он проходит по периметру и является точкой разделения.
3. Вставьте пластиковую карточку в щель сбоку корпуса рядом с кольцом крепления ключей. Не используйте силу – легкое покачивание карточки достаточно, чтобы начать разъединение.
4. Продвигайте карточку по периметру, аккуратно отжимая защёлки. Обычно их три: по бокам и в нижней части.
5. Если одна из защёлок заедает, слегка надавите на корпус в этом месте с противоположной стороны, чтобы снизить напряжение на крепление.
6. Когда корпус откроется, не вытаскивайте сразу внутренности. Аккуратно разъедините части, удерживая верхнюю крышку, чтобы не вылетела кнопка или пружинный элемент.

Избегайте использования ножей или металлических отверток – они оставляют царапины и могут повредить защёлки. Не надавливайте на центральную часть корпуса – там расположен микрочип. Повреждение приведёт к полной неработоспособности брелока.

Как правильно извлечь плату и батарейку из корпуса

Сначала зафиксируйте корпус в устойчивом положении, например, на прорезиненной поверхности, чтобы избежать скольжения. Используйте пластиковую лопатку или медиатор, чтобы аккуратно поддеть плату по краям. Металлические инструменты исключите – они могут повредить дорожки и компоненты на плате.

Плату извлекайте медленно, с равномерным усилием. Под ней могут находиться направляющие фиксаторы, поэтому не тяните резко. Если чувствуете сопротивление – проверьте наличие скрытых защёлок. Не касайтесь контактов пальцами – используйте антистатические перчатки или щипцы с диэлектрическим покрытием.

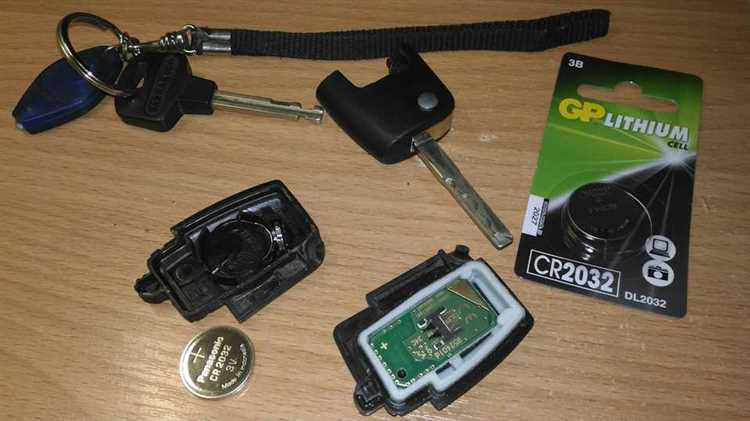

Батарейка (обычно CR2032) установлена в держателе с пружинным фиксатором. Для извлечения нажмите на фиксатор тонким пластиковым инструментом и одновременно приподнимите элемент. Не применяйте силу – корпус держателя может треснуть. После извлечения проверьте контакты на наличие окислов и загрязнений. Очистите при необходимости изопропиловым спиртом.

Не вставляйте новую батарейку, пока плата не будет полностью проверена и очищена. Убедитесь, что полярность соблюдена: положительный контакт направлен вверх, к крышке брелока.

Как проверить состояние контактов и кнопок на плате

Проверьте кнопки: при нажатии должен ощущаться чёткий щелчок. Если кнопка проваливается, не срабатывает или залипает, возможен износ механизма или повреждение пайки. Визуально оцените состояние пайки вокруг кнопок – микротрещины, потемнение или отслаивание указывают на необходимость ремонта.

С помощью мультиметра в режиме прозвонки проверьте контакты кнопок. Установите щупы на соответствующие дорожки: при нажатии должна появляться звуковая индикация. Если её нет, кнопка неисправна и требует замены.

Особое внимание уделите контактам элементов питания. Очистите их спиртом, убедитесь в отсутствии деформации и коррозии. Поверхности должны быть ровными, без налёта и отслоений. Слабо прижатый контакт приведёт к нестабильной работе брелока.

Как собрать брелок обратно после замены элементов

После замены батарейки или кнопок важно правильно собрать корпус, чтобы исключить люфты, перекосы и попадание влаги.

1. Совместите обе половины корпуса, начиная со стороны с кнопками. Убедитесь, что резиновая вставка точно легла в пазы.
2. Проверьте, чтобы микросхема не сместилась. Плата должна быть зафиксирована без усилий, в штатных направляющих.
3. Если ключ складывающийся – вставьте металлический механизм в соответствующее гнездо корпуса до щелчка. Пружина должна быть предварительно заведена на один оборот для корректной работы механизма складывания.
4. Плотно прижмите половинки корпуса руками. Начните с места установки кнопок, затем зафиксируйте противоположную сторону.
5. Убедитесь в отсутствии зазоров. Если половинки не стыкуются – извлеките плату, проверьте посадку всех компонентов и повторите сборку.
6. Проверьте работу кнопок. Они должны чётко нажиматься с характерным щелчком. При залипании разберите корпус и скорректируйте положение мембраны.
7. Проверьте складывание ключа (если применимо). Механизм должен срабатывать плавно, без заеданий.
8. После сборки протестируйте брелок на автомобиле: открытие, закрытие, работа центрального замка и, при наличии, активация сигнализации.

Надежная сборка исключает люфты, обеспечивает герметичность и стабильную работу электроники при ежедневной эксплуатации.

Что делать, если брелок не работает после сборки

Проверь ориентацию батарейки – полярность должна соответствовать маркировке на плате. Неправильная установка моментально обесточит устройство. Убедись, что батарея новая: напряжение должно быть не менее 3 В для CR2032, используемой в большинстве брелоков Ford.

Осмотри плату на наличие микротрещин или обломанных дорожек. Если во время разборки применялась чрезмерная сила, пайка может быть нарушена. Обрати внимание на кнопки: при нажатии должен быть четкий щелчок. Если кнопка залипла, брелок не будет передавать сигнал.

Проверь, защёлкнулся ли корпус до конца. Неплотная сборка приводит к неполному контакту элементов. Разбери брелок и заново собери, проследив, чтобы все пластиковые направляющие совпали.

Поднеси брелок вплотную к автомобилю и попробуй снова. При слабом сигнале это может быть временным решением. Если срабатывания нет – возможна разрядка встроенного иммобилайзера, потребуется перекодировка у дилера или замена чипа.

Если после всех проверок брелок не подаёт признаков жизни, протестируй его с помощью радиочастотного сканера – наличие сигнала подтвердит работоспособность передатчика. В отсутствии сигнала проблема на уровне электроники – без пайки или замены элементов не обойтись.

Вопрос-ответ:

Как правильно разобрать брелок от Ford Focus 2?

Для того чтобы разобрать брелок от Ford Focus 2, потребуется несколько простых шагов. Сначала аккуратно открутите винты, которые могут быть расположены на задней части брелока. После этого используйте маленькую пластиковую или металлическую лопаточку, чтобы аккуратно разделить две части корпуса, не повреждая внутренние компоненты. Важно помнить, что внутри брелока могут находиться мелкие детали, такие как кнопки и микросхемы, которые следует извлечь аккуратно, чтобы не повредить. Если в процессе разборки возникают трудности, возможно, вам понадобится помощь небольшой отвертки или тонкого ножа для более легкого разделения элементов.
