Ключи Opel, особенно модели с выкидным механизмом, со временем начинают издавать посторонние звуки, люфтить или вовсе теряют функциональность кнопок. Разбор такого ключа необходим при замене корпуса, микропереключателей или батарейки, а также при перепайке элементов платы. Большинство моделей – Astra H, Corsa D, Zafira B и Insignia – оснащены ключами с аналогичным внутренним устройством.
Для разбора понадобится тонкая отвертка (желательно пластиковая, чтобы не повредить корпус), пинцет, паяльник с тонким жалом (при необходимости замены кнопок) и новая батарейка CR2032. Работу следует проводить на чистой, хорошо освещённой поверхности. Перед началом извлеките ключ из замка зажигания и убедитесь, что он полностью сложен, чтобы избежать случайного срабатывания пружинного механизма.
Корпус состоит из двух частей, скреплённых защёлками. Чтобы открыть ключ, аккуратно вставьте отвертку в щель возле кольца для брелока и медленно поворачивайте. Усилия должны быть минимальными – чрезмерное давление может повредить пластиковые защёлки. После открытия становится доступна плата управления и батарейный отсек. При демонтаже платы не тяните её с усилием – она удерживается в пазах и может быть соединена с антенной иммобилайзера.

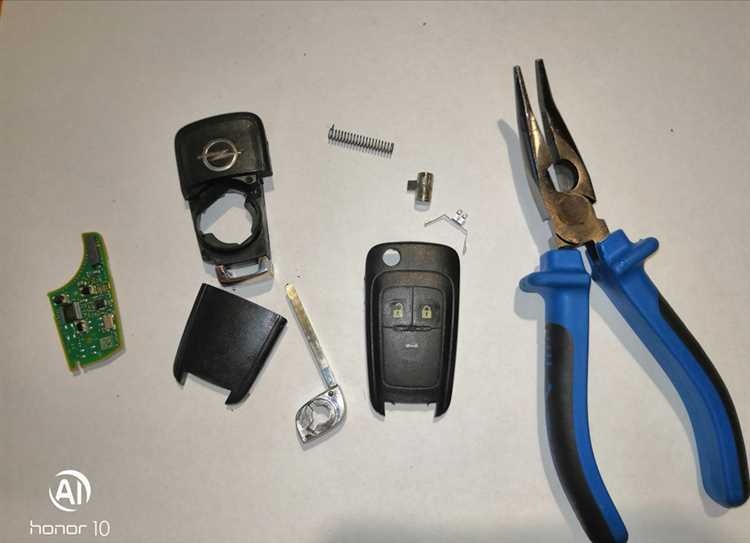

Если требуется замена корпуса, извлеките плату, пружину выкидного механизма и лезвие ключа. Пружину важно установить в новом корпусе под тем же углом и с тем же количеством оборотов, иначе кнопка выкидывания будет работать некорректно. При замене кнопок используйте низкотемпературный припой и соблюдайте полярность элементов. После сборки проверьте работу всех кнопок, включая функцию выкидывания лезвия.
Как определить тип ключа Opel перед разборкой
Перед разборкой необходимо точно установить тип ключа, так как конструкция и способ разбора зависят от конкретной модели. У Opel встречаются три основных типа ключей: с выкидным лезвием, стационарным лезвием и ключ-карта.

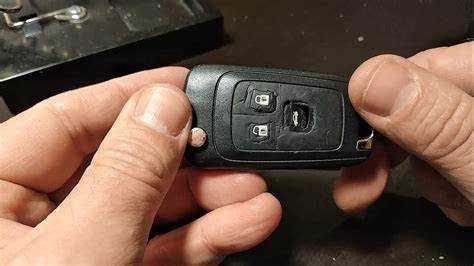

1. Ключ с выкидным лезвием (Flip Key) – самый распространённый. Отличительная особенность – кнопка, при нажатии на которую металлическое лезвие выдвигается наружу. Корпус цельный, пластиковый, часто с логотипом Opel. Чаще всего встречается на моделях Astra H, Corsa D, Zafira B. На таких ключах есть минимум две кнопки: открытие и закрытие.
2. Ключ со стационарным лезвием (Fixed Blade Key) – используется в старых моделях. Металлическое лезвие жёстко закреплено в пластиковом корпусе. Отличается отсутствием механизма выдвижения. Обычно такой ключ идёт без кнопок или с одной кнопкой центрального замка. Применяется в Astra G, Vectra B, Omega B.
3. Ключ-карта (Card Key) – встречается крайне редко, в основном в версиях Opel с системой бесключевого доступа. Представляет собой плоское устройство размером с банковскую карту. Имеет электронную начинку без механического лезвия. Применяется в некоторых комплектациях Insignia и других моделей последних лет.
Для точного определения рекомендуется сверить внешний вид ключа с фотографиями из официальной документации или форумов владельцев конкретной модели. Также полезно проверить номер корпуса (обычно указан на внутренней части корпуса после вскрытия) для поиска точной информации о типе и конструкции.
Какие инструменты понадобятся для разбора ключа Opel
Для аккуратной разборки ключа Opel потребуется минимальный, но точный набор инструментов. В первую очередь нужен тонкий шлицевой отвёртчик шириной до 2 мм – он поможет поддеть корпус без повреждений. Желательно использовать вариант с пластиковой ручкой, чтобы избежать скольжения.
Пластиковая медиаторная лопатка – альтернатива отвёртке, если нужно избежать царапин на корпусе. Её удобно использовать при работе с защёлками и краями корпуса, особенно если ключ оснащён декоративными вставками.
Для работы с внутренностями понадобится пинцет с тонкими кончиками – он облегчает извлечение микросхемы, кнопок и элементов платы, не повреждая контакты. Подойдёт антимагнитный пинцет, если внутри установлен транспондер.
Если ключ залит клеем или герметиком, понадобится строительный фен с регулировкой температуры. Нагрев до 60–80 °C размягчит уплотнители, упростив доступ к плате.
Дополнительно пригодится увеличительное стекло или налобная лупа с подсветкой – особенно при диагностике износа дорожек или пайки контактов. Для повторной сборки можно использовать пластиковые зажимы, чтобы надёжно сомкнуть корпус без риска сломать защёлки.
Пошаговая инструкция по вскрытию корпуса ключа
1. Подготовьте инструменты: тонкую плоскую отвертку (шириной до 3 мм), пластиковую лопатку или медиатор, а также перчатки, чтобы избежать соскальзывания руки при разборке.
2. Найдите место стыка двух половинок корпуса. У ключей Opel это обычно боковая линия по периметру корпуса, проходящая по центру.
3. Вставьте плоскую отвертку в самый узкий зазор на стыке, чаще всего рядом с кольцом для крепления к брелку. Аккуратно поверните отвертку, создавая начальное усилие для расщепления корпуса.
4. Когда появится щель, вставьте пластиковую лопатку и начните аккуратно продвигаться по периметру корпуса. Не используйте силу – корпус должен поддаваться без трещин и деформаций.

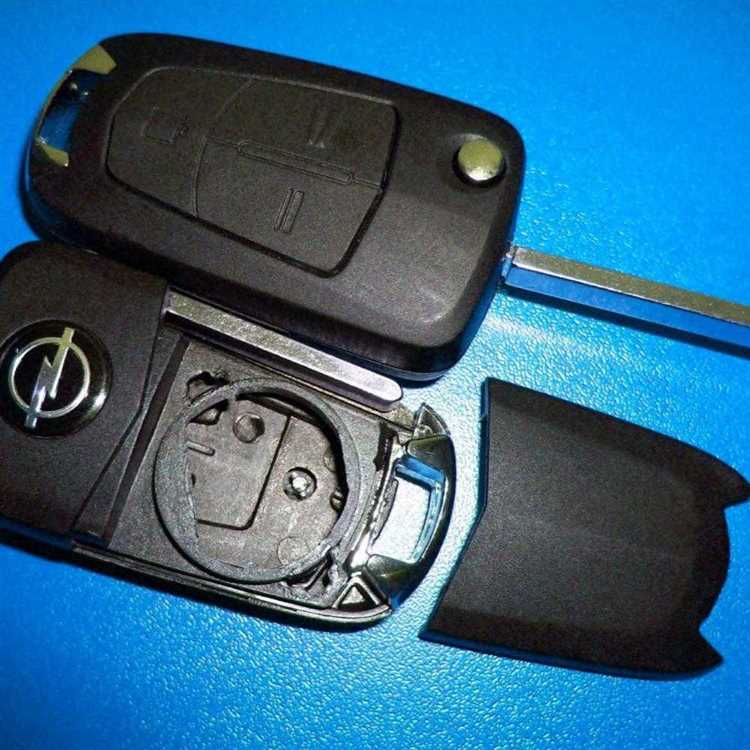

5. После разделения корпуса на две части аккуратно извлеките внутренний модуль. Не тяните его – убедитесь, что все фиксаторы и направляющие отсоединены.
6. Если ключ оснащён механической частью, извлеките лезвие, удерживаемое пружинным механизмом, плавно, без рывков. Зафиксируйте положение пружины, чтобы не повредить механизм возврата.
7. Проверьте корпус на наличие скрытых винтов. Некоторые модели Opel оснащаются миниатюрными винтами под декоративными заглушками. Открутите их перед вскрытием.
8. После полного вскрытия корпуса оцените состояние платы, кнопок и контактных площадок. При обнаружении окисления или загрязнений – запланируйте чистку.
Как извлечь плату и батарейку из ключа Opel
Перед началом работ убедитесь, что под рукой есть пластиковая лопатка или медиатор, чтобы избежать повреждений корпуса. Подойдет также тонкая отвертка, но с особой осторожностью.
- Снимите декоративную крышку с ключа. У большинства моделей Opel (например, Astra H, Corsa D) она удерживается на защелках. Аккуратно подденьте шов между половинками корпуса по периметру.
- Разъедините корпус ключа. Делайте это поэтапно, начиная с нижней части. Не тяните резко – внутри могут быть мелкие элементы, например, кнопочные механизмы.
- Извлеките плату. Она не прикручена, но может плотно сидеть в пазах. Осторожно подденьте ее сбоку пластиковым инструментом и выньте без перекоса. Не касайтесь контактных дорожек пальцами.
- Под платой находится батарейка. Обычно используется тип CR2032. Она удерживается в фиксирующем гнезде или защелке. При необходимости аккуратно подденьте край, не изгибая контакты.
- Запомните полярность батарейки: плюсовая сторона должна быть направлена вверх. При установке новой избегайте применения металлических предметов – это может вызвать короткое замыкание.
После замены батарейки установите плату обратно, убедившись, что она села ровно в посадочные места, и защелкните корпус. Проверьте работоспособность кнопок до окончательной сборки.
На что обратить внимание при осмотре платы ключа
Коррозия и окисление контактов. Осмотрите все паяные соединения и дорожки на наличие зеленоватого налета или потемнений. Особенно тщательно проверяйте зону элементов питания – утечки с батарейки часто становятся причиной повреждений.
Целостность дорожек. При помощи увеличительного стекла проверьте, нет ли микротрещин или разрывов в дорожках, особенно в местах изгиба платы. Поврежденные участки вызывают нестабильную работу кнопок или полное отключение передачи сигнала.
Состояние кнопок. Нажмите на каждую кнопку, наблюдая за тем, чтобы она срабатывала с характерным щелчком. Разболтанные или «проваленные» кнопки свидетельствуют о механическом износе или поломке контактной площадки.
Проверка пайки элементов. Аккуратно пошевелите радиодетали, особенно кварцевый резонатор и микросхему. Любое движение указывает на отрыв пайки – такую неисправность необходимо устранять повторной пайкой.
Чистота поверхности. Пыль, следы жира или остатков клея нарушают работу сенсоров и кнопок. Протрите плату изопропиловым спиртом и мягкой кисточкой, избегая чрезмерного давления.
Состояние антенны. Если в конструкции используется индуктивная петля, проверьте, не повреждена ли обмотка. Обрыв витков или механическая деформация снижают дальность сигнала.
Наличие следов перегрева. Потемнение лака платы или обугленные участки указывают на перегрев. Это может быть результатом короткого замыкания или неправильно подобранного элемента.
Сборка ключа после ремонта или замены элементов
После замены поврежденных или изношенных компонентов автомобильного ключа Opel необходимо правильно собрать устройство, чтобы оно работало корректно и надежно. В первую очередь, убедитесь, что все детали находятся в хорошем состоянии: корпус, кнопки, электроника и механическая часть. Важно, чтобы замененные элементы точно соответствовали оригинальным характеристикам. Это гарантирует, что ключ будет функционировать без сбоев и в дальнейшем не возникнут проблемы с иммобилайзером или центральным замком.
Первым шагом при сборке является аккуратное размещение батареи в отсек. Убедитесь, что она правильно установлена, полярность соблюдена. Для удобства можно использовать пинцет, чтобы избежать контакта пальцев с контактами батареи и не повредить их. Затем установите микросхему ключа в специальное место, следя за тем, чтобы все контактные элементы вошли в свои пазы без перекосов.
После этого осторожно закрепите кнопку на механизме. Прежде чем вставить кнопку в корпус, убедитесь, что она работает без задержек, и что её контактные поверхности чисты. Важно, чтобы кнопка плотно сидела, но не слишком жестко, чтобы избежать повреждений при случайных ударах.
Когда все компоненты на месте, можно приступить к сборке корпуса. Сначала установите верхнюю и нижнюю части корпуса, убедившись, что они правильно состыкованы и не оставляют зазоров. Проверьте, чтобы все крепежные элементы были зафиксированы, а корпус не расшатывался. Если корпус собирается на винты, используйте подходящий инструмент, чтобы не повредить резьбу и не привести к ослаблению фиксации.
На финальном этапе проверьте работоспособность ключа. Включите зажигание и попробуйте выполнить несколько действий: открыть и закрыть замки дверей с помощью кнопок, проверить запуск двигателя. Если все работает корректно, ключ собран правильно.
Вопрос-ответ:
Как правильно разобрать автомобильный ключ Opel, не повредив его?
Для разборки ключа Opel важно использовать подходящие инструменты, такие как маленькая отвертка с тонким лезвием, чтобы аккуратно снять крышку. Перед разборкой рекомендуется отыскать точки соединения корпуса и извлечь аккуратно все внутренние компоненты, такие как микросхема и батарейка. Убедитесь, что вы не применяете чрезмерную силу, чтобы не сломать пластиковые детали.
Какие проблемы могут возникнуть при самостоятельной разборке ключа Opel?
При самостоятельной разборке ключа Opel могут возникнуть несколько проблем. Это может быть повреждение микросхемы или контактов, что приведет к неправильной работе устройства. Часто встречается и поломка защелок корпуса, которые могут нарушить герметичность ключа. Кроме того, можно случайно повредить элементы, связанные с системой иммобилайзера, что сделает ключ непригодным для использования.
Какую роль играет батарейка в автомобильном ключе Opel и как ее заменить?
Батарейка в ключе Opel питает систему дистанционного управления, которая позволяет открывать и закрывать автомобиль без физического контакта с замком. Если ключ перестает работать, причиной может быть разряженная батарейка. Чтобы заменить батарейку, откройте корпус ключа и извлеките старую батарейку. Убедитесь, что новая батарейка соответствует типу и напряжению, указанным в инструкции.
Нужно ли программировать ключ Opel после его разборки?
После разборки ключа Opel программировать его заново не требуется, если вы просто заменяете батарейку или очищаете контактные элементы. Однако если вы сняли или изменили компоненты системы иммобилайзера, программирование может понадобиться. В этом случае потребуется обратиться к специалисту или использовать диагностическое оборудование для правильной синхронизации с автомобилем.
Можно ли самому восстановить работоспособность ключа Opel, если он не открывает машину?
Если ключ Opel не открывает машину, возможно, проблема в разряженной батарейке, повреждении кнопки или контактов. В этом случае вы можете попробовать заменить батарейку или очистить контакты от грязи и окислов. Если это не помогает, возможно, проблема в более сложных внутренних компонентах, таких как микросхема или антенна, и для их ремонта нужно обратиться к специалисту.
Как разобрать автомобильный ключ Opel своими руками?
Для того чтобы разобрать ключ автомобиля Opel, вам потребуется несколько инструментов, таких как маленькая отвертка, пинцет и, возможно, плоский инструмент для аккуратного вскрытия корпуса. Первым делом снимите крышку с ключа, аккуратно поддев её отверткой. После этого вы сможете добраться до внутренних частей, таких как батарейка и микросхема. Важно не повредить пластиковые детали и механизмы, чтобы ключ можно было собрать обратно. При необходимости замените поврежденные компоненты, например, батарейку, и соберите ключ в обратном порядке.
Какие трудности могут возникнуть при разборке ключа Opel, и как их избежать?
Одной из самых частых трудностей при разборке ключа Opel является повреждение пластиковых частей корпуса или защелок, которые фиксируют элементы ключа. Чтобы избежать таких повреждений, важно использовать специальные инструменты, такие как пластиковые лопатки для вскрытия, и работать аккуратно, чтобы не прилагать чрезмерное усилие. Также стоит помнить, что при разборке ключа могут возникнуть сложности с извлечением микросхемы, особенно если она плохо закреплена или корпус старый. В таких случаях можно аккуратно использовать пинцет или маленькую отвертку, чтобы не повредить внутренности.
