Для подключения используется кабель с разъёмом RCA, при этом важно применять экранированный кабель длиной не более 5 метров во избежание помех. Подключение производится к выходу на задней панели ресивера с маркировкой SUB OUT или LFE. На сабвуфере необходимо задействовать вход LINE IN (часто обозначается как LFE IN), минуя высокоуровневые подключения, которые актуальны только для пассивных решений.
В меню ресивера Yamaha следует активировать сабвуфер, установив опцию Subwoofer: Yes, и задать частоту среза кроссовера на уровне 80–100 Гц в зависимости от акустики. Некоторые модели позволяют отключить фильтр LFE на сабвуфере, чтобы избежать двойной фильтрации, – эта настройка обозначается как LPF bypass или Direct.
Для точной калибровки рекомендуется использовать встроенную систему автонастройки YPAO, размещая микрофон в центральной точке прослушивания. Это обеспечит оптимальное согласование фаз, уровней и временных задержек между сабвуфером и остальными каналами системы.
Выбор подходящего кабеля для подключения сабвуфера
Для подключения активного сабвуфера к ресиверу Yamaha требуется экранированный кабель с разъёмами RCA (тип «тюльпан»). Качество передачи низкочастотного сигнала напрямую зависит от характеристик кабеля.
- Тип разъёма: Сабвуфер подключается через выход Pre Out (SUBWOOFER OUT) на ресивере, а значит необходим RCA-кабель. Если на сабвуфере предусмотрён только вход LFE, используйте одинарный RCA-кабель.
- Экранирование: Обязательно наличие двойного экранирования – фольга и медная оплётка. Это снижает вероятность появления наводок, особенно при прокладке рядом с силовыми кабелями.
- Длина: Оптимальная длина – не более 5 метров. При превышении 8 метров возрастает риск потерь и искажений. Если длина необходима больше – выбирайте кабель с более толстыми жилами (не ниже 22 AWG).
- Материал проводника: Отдавайте предпочтение меди высокой очистки (OFC). Не рекомендуется алюминий или омеднённые варианты – они хуже передают сигнал на низких частотах.
- Тип конструкции: Коаксиальный кабель с плотной изоляцией и качественными позолоченными коннекторами обеспечивает стабильную передачу сигнала и защиту от окисления.
Не рекомендуется использовать стандартные межблочные кабели от бытовой техники – они не рассчитаны на работу с сабвуферами. При выборе стоит ориентироваться на специализированные сабвуферные кабели, выпускаемые производителями вроде Supra, Proel, AudioQuest, Van Damme, если важна надёжность и качество звучания.
Настройка выхода сабвуфера на ресивере Yamaha
Перед настройкой убедитесь, что сабвуфер подключён к выходу Pre Out (Subwoofer) на задней панели ресивера Yamaha. Кабель должен быть RCA-моно, идущий от выхода SUB на ресивере к входу LFE на сабвуфере.
Включите ресивер и зайдите в меню настроек. В моделях Yamaha это обычно раздел Setup → Speaker → Configuration.
В параметре Subwoofer выберите значение Use. Если параметр недоступен – проверьте, чтобы фронтальные колонки были заданы как Small в том же разделе. Это позволит низкочастотный сигнал перенаправить на сабвуфер.
Перейдите к настройке кроссовера в пункте Speaker Crossover. Установите частоту среза (LPF) в диапазоне 80–100 Гц. Для большинства напольных колонок – 80 Гц, для полочных – 100 Гц. Частота на сабвуфере при этом должна быть установлена выше или регулятор установлен в положение LFE (если имеется).
Откройте раздел Level и установите уровень сабвуфера по ощущениям, ориентируясь на баланс с другими каналами. Оптимальное значение – в пределах −3 дБ до +3 дБ. После этого проведите автоматическую калибровку YPAO (если ресивер её поддерживает), а затем при необходимости скорректируйте уровень вручную.
В разделе Distance укажите точное расстояние от сабвуфера до точки прослушивания. Это обеспечит правильную фазировку. При несоответствии фаз – проверьте переключатель фазы на самом сабвуфере (обычно 0° или 180°).
Если сабвуфер продолжает звучать неестественно – отключите режим Extra Bass (если он включён), так как он может дублировать низкие частоты на фронтальных колонках и сабвуфере одновременно, создавая наложения.

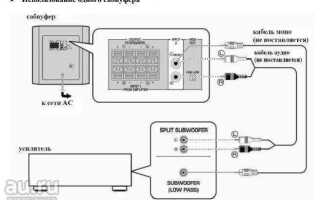

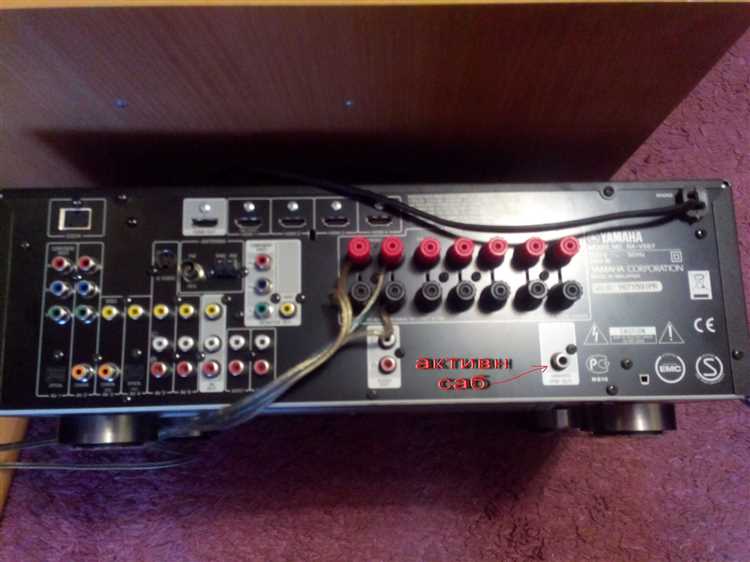

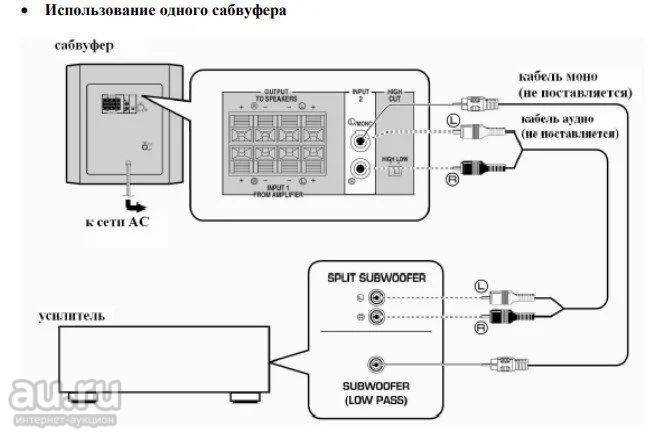

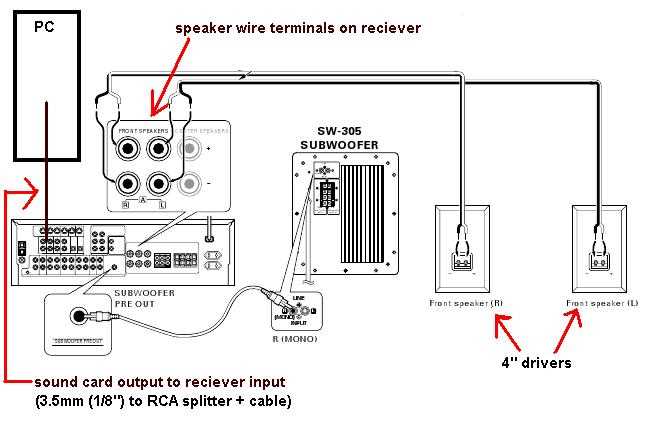

Подключение сабвуфера к разъему Pre Out
На ресиверах Yamaha для подключения активного сабвуфера используется разъем Pre Out, помеченный как «SUBWOOFER» или «SUB OUT». Это низкоуровневый выход, передающий уже обработанный басовый сигнал, предназначенный для дальнейшего усиления встроенным усилителем сабвуфера.
Подключение осуществляется с помощью экранированного RCA-кабеля. Один конец вставляется в выход Pre Out на ресивере, второй – в линейный вход LFE на сабвуфере. При наличии двух входов на сабвуфере (L и R) предпочтительно использовать вход LFE, если он выделен, либо подключить к входу L (обычно он совмещен с LFE).
После подключения необходимо в меню ресивера включить сабвуфер, указав его наличие в конфигурации акустической системы. В настройках кроссовера следует задать частоту среза, оптимально – 80 Гц, если колонки поддерживают полный диапазон. Для малых сателлитов целесообразно выбрать 100–120 Гц.
Громкость сабвуфера регулируется либо на его панели, либо через меню ресивера. При первом включении стоит выставить уровень на 50% и отрегулировать после прослушивания. Использование функции YPAO (если она доступна) позволит автоматически откорректировать уровень и фазу сабвуфера.
Важно избегать подключения сабвуфера к выходу Zone 2 или другим аналоговым Pre Out, не предназначенным для LFE, так как это приведет к искажению сигнала и потере басов.
Активация режима сабвуфера в меню ресивера
Для активации сабвуфера на ресивере Yamaha необходимо использовать системное меню конфигурации. Нажмите кнопку Setup на пульте дистанционного управления, затем перейдите в раздел Speaker – Configuration.
В пункте Subwoofer установите значение Use. Это позволяет ресиверу направлять низкочастотные сигналы на выход SUBWOOFER OUT.
Далее убедитесь, что в разделе Speaker Size фронтальные колонки установлены как Small. Это необходимо для корректного распределения басов между сабвуфером и остальной акустикой.
Перейдите в раздел Bass и выберите режим Subwoofer Mode – SBW или LFE, если подключен только сабвуфер. Если сабвуфер работает совместно с большими фронтальными колонками, выберите LFE+Main.
После внесения изменений подтвердите настройки и выполните Auto Setup (если доступна). Это обеспечит точную калибровку уровня и фазы сабвуфера относительно остальных каналов.
Убедитесь, что кабель подключён к разъёму SUBWOOFER OUT, а сам сабвуфер включён и установлен в режим Auto или On.
Регулировка уровня и фазы сигнала сабвуфера
Уровень сигнала сабвуфера устанавливается с учётом баланса с основными каналами. Начните с установки уровня громкости сабвуфера на 50% от максимума. В меню ресивера Yamaha активируйте функцию автонастройки YPAO и дождитесь завершения калибровки. После этого вручную скорректируйте уровень сабвуфера в разделе Speaker Level, ориентируясь на значение от -6 до +3 дБ, в зависимости от акустики помещения и чувствительности самого сабвуфера.
При прослушивании тестового сигнала (например, низкочастотных sweep-тонов от 20 до 80 Гц) уровень баса не должен маскировать звучание других частот и вызывать перегрузку. Если ощущается «гудение» или «бубнение», уровень следует понизить на 1–2 дБ и повторно прослушать трек.
Фаза сигнала настраивается для синхронизации сабвуфера с фронтальными колонками. На корпусе активного сабвуфера выберите значение 0° или 180° и сравните звучание одного и того же низкочастотного трека. В положении с наибольшей чёткостью и плотностью баса фаза считается корректной.
Для ресиверов Yamaha, поддерживающих управление фазой через меню (опция Subwoofer Phase), предпочтительнее использовать автоматическую коррекцию. В случае ручной настройки удобнее использовать короткие импульсные тест-сигналы: фаза считается правильно выставленной, если импульс звучит сухо и точно, без размазанного хвоста.
Переходная частота кроссовера также влияет на восприятие фазы. Рекомендуется задать значение в диапазоне 80–100 Гц и повторить настройку фазы после изменения этого параметра.
Проверка работы сабвуфера в различных режимах прослушивания
Стерео режим: В этом режиме сабвуфер воспроизводит низкие частоты, которые обычно отсутствуют в основной акустической системе. При прослушивании стерео-музыки важно, чтобы сабвуфер не перекрывал звуки среднего диапазона, а гармонично дополнял их. Проверьте, чтобы звук был чистым и не глухим, с хорошим, четким басом. Настройте фильтр частот на частоте около 80 Гц для большинства стерео-композиций.
Многоканальный звук: В режиме кино и многоканальной аудиосистемы сабвуфер должен правильно реагировать на низкие частоты, генерируемые эффектами фильмов и музыки. В этом режиме ресивер обычно применяет фильтрацию низких частот, отправляя их исключительно на сабвуфер. Проверьте, чтобы сабвуфер не создавал излишне громкие или резкие басы, которые могут заглушить остальные каналы. Настройте фазу и уровень громкости для обеспечения баланса с другими динамиками.
Режимы с дополнительными эффектами: Современные ресиверы Yamaha поддерживают различные режимы обработки звука, такие как «DTS» или «Dolby Digital». В этих режимах сабвуфер должен проявлять глубокие и мощные басы, но при этом не затмевать средние частоты. Включение таких режимов проверяет способность сабвуфера работать с динамичными и сложными звуковыми эффектами, такими как взрывы или быстрые басовые линии. Рекомендуется настроить сабвуфер так, чтобы его басы были четкими, но не слишком агрессивными, чтобы они не «заваливали» звук.
Автоматическая калибровка: Если ваш ресивер Yamaha поддерживает автоматическую настройку звука, проведите калибровку с включенным сабвуфером. Это поможет ресиверу оптимально настроить уровни звука и фильтрацию частот для вашей комнаты и аудиосистемы. После автоматической калибровки проверьте работу сабвуфера вручную, чтобы убедиться в корректности настроек.
Вопрос-ответ:
Как подключить активный сабвуфер к ресиверу Yamaha?
Для подключения активного сабвуфера к ресиверу Yamaha нужно использовать RCA-кабель. Подключите один конец кабеля к выходу «Sub Out» на ресивере, а другой — к входу «Line In» на сабвуфере. Убедитесь, что сабвуфер включен и правильно настроен для работы с ресивером. В некоторых моделях ресиверов может быть дополнительная настройка уровня громкости или фильтрации низких частот, чтобы обеспечить лучший звук.
Нужно ли настраивать сабвуфер после подключения к ресиверу Yamaha?
Да, настройка сабвуфера важна для оптимального звучания. После подключения активного сабвуфера к ресиверу Yamaha вам потребуется откалибровать уровень громкости, частотный отклик и фазу сабвуфера. Это можно сделать через меню настройки аудио, если ваш ресивер поддерживает автоматическую настройку (например, через систему YPAO). Также следует проверить, правильно ли настроены параметры на самом сабвуфере (например, частота среза). Без настройки сабвуфер может не полностью раскрыть свой потенциал.
Какую роль играет подключение сабвуфера через RCA-кабель?
Подключение через RCA-кабель позволяет передавать аналоговый сигнал от ресивера к сабвуферу с минимальными искажениями. RCA-кабель состоит из двух проводников: одного для передачи сигнала и второго — для заземления, что помогает избежать помех. Это подключение является стандартным для активных сабвуферов, так как они имеют встроенный усилитель и не требуют использования дополнительного внешнего усилителя.
Можно ли подключить активный сабвуфер к ресиверу Yamaha без использования RCA-кабеля?
Да, можно, если ваш ресивер и сабвуфер поддерживают другие типы соединений, например, через терминал для проводных подключений или через специальные разъемы типа banana plug. Однако использование RCA-кабеля остается самым простым и надежным методом. В случае отсутствия RCA-выхода на ресивере, можно использовать преобразователь сигнала или подключение через другие аудиовыходы, но это потребует дополнительных настроек.
Почему важно правильно настроить фильтрацию частот на ресивере при подключении сабвуфера?
Правильная настройка фильтрации частот позволяет сабвуферу воспроизводить только те низкие частоты, для которых он предназначен, исключая избыточные частоты, которые могут быть проиграны другими динамиками системы. Это помогает улучшить качество звука и избежать искажений. Обычно ресиверы Yamaha имеют настройку фильтрации низких частот, позволяющую точно указать, какие частоты сабвуфер должен воспроизводить, что повышает общий баланс звуковой системы.
Как подключить активный сабвуфер к ресиверу Yamaha?
Для подключения активного сабвуфера к ресиверу Yamaha нужно использовать выход для сабвуфера на задней панели ресивера, обычно это разъем RCA (моно). Один конец RCA кабеля подключается к этому выходу на ресивере, а другой — к входу сабвуфера. Важно убедиться, что ресивер настроен на использование внешнего сабвуфера. После подключения нужно включить ресивер и сабвуфер, настроить уровни громкости и частоты кроссовера на сабвуфере, чтобы получить оптимальный звук.
