Серверы IBM, особенно линейки System x и x3650 M4, изначально не предназначены для установки дискретных видеокарт потребительского уровня. Однако в задачах, связанных с вычислениями на GPU, машинным обучением и ускорением графики, такая модификация становится необходимостью. Перед установкой необходимо проверить наличие свободных слотов PCIe x16 и обеспечить соответствие мощности блока питания требованиям видеокарты.
В большинстве моделей IBM предусмотрены слоты PCIe Gen2 или Gen3 с разной длиной – от x4 до x16. Установка полноразмерной видеокарты возможна только при наличии физического пространства в корпусе. Для серверов с ограниченным внутренним пространством потребуется использование райзеров и выносных корпусов, подключаемых через PCIe-удлинители. Важно учитывать ограничения BIOS – не все серверы IBM поддерживают инициализацию видеокарт NVIDIA или AMD без модификации прошивки.
Подключение дополнительного питания для видеокарты – отдельный этап. Стандартные блоки питания серверов IBM не имеют 6- или 8-контактных разъёмов PCIe. Придётся использовать преобразователи Molex–PCIe или устанавливать дополнительный внешний БП. Важно контролировать суммарную потребляемую мощность, чтобы избежать сбоев при высокой нагрузке.
Совместимость видеокарт с моделями серверов IBM
Перед установкой видеокарты в сервер IBM необходимо учитывать ограничение по форм-фактору, энергопитанию и поддерживаемым интерфейсам. Большинство серверов IBM x3650 M4, x3550 M5 и x3500 M4 имеют слот PCIe x16, однако ограничения по высоте и длине карты часто исключают использование полноразмерных графических адаптеров.
В моделях серии x3550 и x3650 поддерживаются только низкопрофильные карты с максимальным энергопотреблением до 75 Вт. Карты, требующие дополнительного питания через 6- или 8-контактные разъёмы, не поддерживаются без модификации блока питания или использования внешнего источника.
Поддержка видеокарт типа NVIDIA Quadro P400, P620 и аналогичных моделей AMD Radeon Pro ограничена наличием соответствующих драйверов для операционных систем, используемых в серверной среде, таких как RHEL, VMware ESXi и Windows Server. Интеграция в BIOS не требуется, но возможны проблемы с инициализацией, особенно на UEFI-системах. Рекомендуется отключить встроенное видео в настройках BIOS, если оно имеется.
В серверах IBM System x, таких как x3500 M4, высота корпуса позволяет установить односекционные видеокарты с пассивным охлаждением. Однако воздушный поток в этих системах направлен не на графические слоты, что снижает эффективность охлаждения. Необходимо использовать карты, способные стабильно работать при высокой температуре в условиях серверной стойки.
Не рекомендуется устанавливать игровые видеокарты, такие как GeForce GTX/RTX, из-за отсутствия официальной поддержки в серверных ОС и ограниченной совместимости с серверными чипсетами. Поддержка ECC-памяти, требуемая в ряде серверных приложений, также отсутствует в большинстве потребительских видеокарт.
Выбор разъема и слота для установки видеокарты

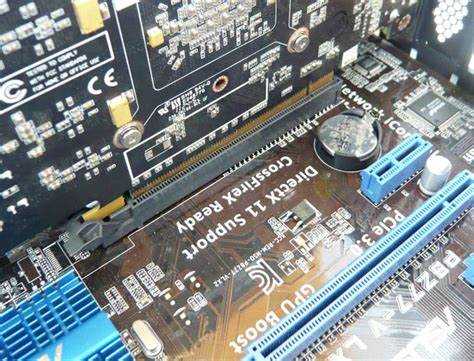

Перед установкой видеокарты в сервер IBM необходимо точно определить доступные слоты расширения. Большинство моделей используют слоты PCI Express, однако важно учитывать их версию и количество линий. Например, слот PCIe x16 версии 3.0 обеспечит полную пропускную способность для современных GPU, в то время как x8 или x4 создадут узкое место.
Серверы IBM, такие как System x3650 M4, могут иметь как полноценные x16, так и x8-слоты, выполненные физически в формате x16. При установке видеокарты с полным x16-интерфейсом в слот x8 она будет работать, но с пониженной скоростью передачи данных. Это критично при использовании видеокарт для вычислений (GPGPU), где требуется максимальная пропускная способность.
Следует проверить наличие необходимого физического пространства и направление слота. В некоторых моделях серверов карты устанавливаются горизонтально через райзеры. Не все райзеры поддерживают x16-подключение, что требует предварительного анализа их спецификаций.
Видеокарты, требующие внешнего питания, не всегда совместимы с штатными блоками питания серверов IBM. Нужно предусмотреть адаптеры питания или использовать видеокарты с пассивным охлаждением и малым энергопотреблением, если ограничен тепловой режим или мощность БП.
Также следует исключить попытку установки карт, требующих UEFI-совместимости BIOS, если сервер использует только Legacy режим. Несовместимость прошивок приводит к отсутствию инициализации видеокарты на этапе загрузки.
Проверка мощности блока питания и подключение питания к видеокарте
Перед установкой видеокарты необходимо убедиться, что блок питания сервера способен обеспечить достаточную мощность. Современные видеокарты требуют от 150 до 350 Вт, в зависимости от модели. Например, NVIDIA RTX 3060 требует минимум 550 Вт общей мощности системы, а RTX 3080 – не менее 750 Вт. Учитывается не номинальная, а фактическая нагрузка с учетом других компонентов сервера.
Проверьте характеристики блока питания на наклейке корпуса или в документации. Обратите внимание на силу тока по линии +12V – она должна соответствовать требованиям видеокарты. Например, для видеокарты с двумя 8-pin разъёмами необходимо не менее 30–35 А по линии +12V.
Убедитесь в наличии необходимых разъёмов питания: 6-pin, 8-pin или их комбинации. Некоторые карты требуют переходников, например, с двух Molex на 8-pin, но использование их в серверах не рекомендуется из-за нестабильности тока. При отсутствии нужных разъёмов следует заменить блок питания или использовать качественный модульный БП с нужной конфигурацией.
Подключите кабели строго по схеме: 6-pin обеспечивает до 75 Вт, 8-pin – до 150 Вт. Превышение этих значений приведёт к перегреву и выходу из строя разъёмов. При наличии нескольких разъёмов питания на видеокарте используйте отдельные линии от БП, не подключая несколько разъёмов к одной цепи.
После подключения проверьте отсутствие провисания кабелей и надёжность фиксации. В серверах с ограниченным пространством особенно важно избегать перегиба и натяжения проводов – это снижает риск коротких замыканий и упрощает обслуживание.
Настройка BIOS для распознавания дискретной видеокарты
При установке дискретной видеокарты в сервер IBM необходимо внести изменения в BIOS, чтобы система использовала новый графический адаптер. Для доступа к BIOS используйте клавишу F1 или Del во время POST-загрузки.
Перейдите в раздел Advanced или Devices and I/O Ports в зависимости от модели сервера. Найдите параметр Primary Video Adapter или Video Select. Установите значение PCIe или External Graphics вместо Onboard или Integrated.
В некоторых моделях серверов IBM требуется отключить встроенное видео. Для этого найдите опцию Integrated Graphics или Onboard Video и переведите её в состояние Disabled.
Если видеокарта устанавливается в конкретный слот, проверьте, чтобы соответствующий PCIe-слот был активен. В разделе PCI Configuration убедитесь, что слот не отключён вручную.
Сохраните изменения через пункт Save & Exit и перезапустите систему. При корректной настройке BIOS загрузка будет происходить через дискретную видеокарту, отображающую POST-экран и интерфейс операционной системы.
Установка драйверов видеокарты в среде Linux или Windows Server
- В Linux предпочтительнее использовать пакетный менеджер дистрибутива. Для NVIDIA в Debian/Ubuntu выполните:
sudo apt updatesudo apt install nvidia-driver
- В RHEL/CentOS:
- Добавьте репозиторий EPEL и RPM Fusion
sudo dnf install akmod-nvidia
- Для AMD используйте пакет
amdgpu-installс официального сайта. Убедитесь в наличии ядра с поддержкой DKMS.
После установки перезапустите систему. Проверьте загрузку модуля через lsmod | grep nvidia или lsmod | grep amdgpu. Для диагностики используйте nvidia-smi или glxinfo | grep "OpenGL".
- В Windows Server загрузите драйвер с официального сайта производителя. Убедитесь в совместимости с версией Server, особенно если используется Windows Server Core без GUI.
- При установке через PowerShell используйте команду:
pnputil /add-driver путь_к_INF /install
- После установки проверьте статус драйвера:
Get-PnpDevice -FriendlyName "*NVIDIA*"
При установке в виртуализированной среде (Hyper-V, VMware) убедитесь в отключении ограничений на загрузку сторонних драйверов и наличии прямого доступа к PCIe через passthrough.
Проброс видеокарты в виртуальные машины через passthrough
Проброс видеокарты через технологию passthrough позволяет виртуальной машине (VM) получить прямой доступ к физической видеокарте сервера. Это важно для задач, требующих высокой производительности GPU, таких как машинное обучение, графика и вычисления. Для серверов IBM с архитектурой x86 использование этой технологии возможно через драйверы и настройки гипервизора.
Основные требования для использования passthrough – это поддержка технологии IOMMU (Input-Output Memory Management Unit) на уровне процессора и материнской платы. Для серверов IBM необходимо убедиться, что в BIOS активирован параметр для IOMMU, а также поддержка SR-IOV, если это требуется для многократного проброса.
Процесс настройки проброса видеокарты зависит от используемого гипервизора. В случае с KVM/QEMU необходимо настроить конфигурацию виртуальной машины для назначения видеокарты. Это делается через указание устройства PCI в файле конфигурации VM. Пример строки конфигурации:
После этого видеокарта должна быть доступна виртуальной машине, и можно настроить драйвера GPU внутри VM. В случае использования VMware ESXi необходимо включить функцию passthrough в интерфейсе vSphere и привязать видеокарту к VM через VMware Tools.
Необходимым шагом является проверка состояния видеокарты в системе, так как она должна быть освобождена от использования хостом перед пробросом. В Linux это можно сделать с помощью команд lspci и vfio-pci для управления устройствами PCI. В случае с Windows сервером нужно использовать настройки Hyper-V для назначения видеокарты.
Некоторые ограничения проброса видеокарты включают возможные проблемы с миграцией VM, так как видеокарта физически привязана к конкретному хосту. Также в случае использования видеокарт с устаревшими драйверами или неподдерживаемыми моделями может возникнуть проблема совместимости.
Для повышения стабильности и производительности рекомендуется использовать видеокарты, поддерживающие аппаратное ускорение и оптимизированные для работы в виртуализированных средах. Важно помнить, что проброс видеокарты требует достаточной мощности системы и подходящей архитектуры процессора для корректной работы без потерь производительности.
Диагностика ошибок и проверка работоспособности видеокарты
Для проверки состояния видеокарты в сервере IBM необходимо провести несколько этапов диагностики, чтобы исключить потенциальные аппаратные и программные неисправности. Каждый из шагов должен быть выполнен с учетом специфики серверной платформы и системы охлаждения.
- Проверка физического подключения: Убедитесь, что видеокарта правильно установлена в слот PCIe и не имеет механических повреждений. Подключение кабелей питания также должно быть проверено на предмет надежности контакта.
- Проверка в BIOS: Войдите в BIOS сервера и убедитесь, что видеокарта распознана системой. Для этого перейдите в раздел, где перечислены все подключенные устройства. Если видеокарта не отображается, проверьте настройки автозагрузки и наличие обновлений BIOS.
- Использование утилит диагностики: В операционной системе для проверки работы видеокарты используйте инструменты, такие как lspci (Linux) или dxdiag (Windows). Эти утилиты покажут статус устройства и его характеристики.
- Тестирование графической нагрузки: Для проверки стабильности работы видеокарты запустите стресс-тесты с использованием специализированных программ, таких как FurMark или Unigine Heaven. В ходе теста важно мониторить температуру видеокарты и производительность в реальном времени.
- Мониторинг температурных показателей: Используйте утилиты, такие как HWMonitor или GPU-Z, чтобы следить за температурой видеокарты. Повышенные температуры могут указывать на проблемы с охлаждением или на неисправность самой карты.
Если видеокарта не функционирует корректно, возможно, необходимо заменить её или обновить драйвера. Важно также проверить состояние драйверов в операционной системе и совместимость с видеокартой. Использование устаревших драйверов может приводить к сбоям в работе устройства.
В случае повторяющихся ошибок или нестабильной работы видеокарты, проведите полную диагностику системы, включая проверку питания, работы материнской платы и состояния вентиляции. Проблемы с электропитанием или перегрев могут быть источником сбоя.
Вопрос-ответ:
Как правильно подключить видеокарту к серверу IBM?
Для подключения видеокарты к серверу IBM необходимо соблюдать несколько шагов. Сначала нужно убедиться, что сервер поддерживает установку видеокарты. Многие серверы IBM оснащены слотами PCI Express, которые подходят для установки графических карт. После этого нужно установить видеокарту в подходящий слот, при необходимости подключить дополнительное питание, если карта требует этого. После установки видеокарты следует включить сервер и убедиться, что система распознала новое оборудование.
Какие типы видеокарт подходят для серверов IBM?
Для серверов IBM обычно подходят видеокарты, поддерживающие интерфейс PCI Express, так как именно этот стандарт используется для подключения расширений в большинстве серверов. Это могут быть как профессиональные карты для обработки графики, так и более специфичные решения для задач машинного обучения или вычислений. Важно выбирать карту, которая совместима с конкретной моделью сервера IBM и соответствует ее техническим требованиям.
Как проверить, распознала ли система видеокарту после подключения?
Для проверки того, распознала ли система видеокарту, можно использовать несколько методов. В операционной системе Linux можно воспользоваться командой `lspci`, которая покажет список всех подключенных устройств через PCI-слоты. В Windows можно открыть «Диспетчер устройств» и проверить наличие видеокарты в разделе «Видеоадаптеры». Если карта установлена правильно, она будет отображаться в списке устройств.
Нужен ли драйвер для работы видеокарты в сервере IBM?
Да, для правильной работы видеокарты необходимо установить соответствующие драйверы. Эти драйверы можно получить на официальном сайте производителя видеокарты или на сайте IBM, если сервер имеет специализированное оборудование. Установка драйвера обеспечит поддержку всех функций видеокарты, таких как ускорение графики или вычислительные задачи. Без драйвера устройство может не работать корректно или не быть полностью функциональным.
Могу ли я использовать видеокарту для вычислений, а не только для графики, на сервере IBM?
Да, видеокарты могут использоваться не только для отображения графики, но и для ускорения вычислений. В современных видеокартах реализованы технологии, которые позволяют использовать их мощность для задач обработки данных, таких как машинное обучение, научные вычисления и другие ресурсоемкие задачи. Для этого необходимо использовать соответствующее программное обеспечение, такое как CUDA для карт NVIDIA или OpenCL, которые поддерживают вычисления на графических процессорах.
Как подключить видеокарту к серверу IBM для улучшения производительности?
Подключение видеокарты к серверу IBM обычно требует наличия свободного слота PCIe и соответствующих драйверов для корректной работы. В первую очередь, убедитесь, что видеокарта совместима с вашей моделью сервера. Следующим шагом будет установка видеокарты в свободный слот PCIe, после чего необходимо подключить питание, если оно требуется для карты. После установки операционная система должна автоматически распознать новое оборудование, но для оптимальной работы стоит установить последние версии драйверов видеокарты от производителя. Также стоит проверить настройки BIOS, чтобы убедиться, что видеокарта правильно распознается и используется сервером.
Какие особенности необходимо учитывать при подключении видеокарты к серверу IBM для вычислений с использованием GPU?
При подключении видеокарты к серверу IBM для вычислений с использованием GPU важно учесть несколько факторов. Во-первых, убедитесь, что ваш сервер имеет поддержку необходимого типа видеокарт (например, NVIDIA или AMD). Для вычислений потребуется подходящая видеокарта с поддержкой CUDA (для NVIDIA) или других технологий, подходящих для вашей задачи. Далее, необходимо настроить программное обеспечение, которое будет работать с GPU, например, установить драйвера и библиотеки, такие как CUDA Toolkit для NVIDIA. Также стоит проверить, что сервер поддерживает достаточное охлаждение и питание для работы видеокарты, так как современные модели могут требовать значительных ресурсов. В некоторых случаях потребуется дополнительное конфигурирование BIOS, чтобы гарантировать стабильную работу видеокарты в рамках серверной нагрузки.
