Для работы с транзисторами необходимо точно понимать их параметры, чтобы гарантировать корректную работу схем. Однако специализированные устройства для тестирования транзисторов могут стоить немалые деньги. С использованием Arduino можно легко собрать устройство, которое будет выполнять базовые тесты для транзисторов, проверяя их состояние и параметры без лишних затрат.
Выбор компонентов для сборки транзисторного тестера
Для создания транзисторного тестера на базе Arduino нужно правильно выбрать компоненты, которые обеспечат точность измерений и стабильную работу устройства. Важно учитывать особенности каждого элемента, чтобы схема была максимально эффективной и надежной.
1. Микроконтроллер (Arduino)
Основным компонентом будет плата Arduino. Для данной задачи достаточно использовать модели типа Arduino Uno или Nano. Эти платы обладают необходимым числом входов/выходов для подключения датчиков и отображения результатов на дисплее. Выбор модели зависит от удобства подключения и размера устройства.
2. Транзисторы
В транзисторном тестере важно использовать разные типы транзисторов (NPN, PNP), чтобы устройство могло работать с широким спектром компонентов. В качестве тестируемых можно использовать стандартные транзисторы типа 2N2222 (NPN) и BC547 (PNP), которые легко найти в продаже и использовать для проверки базовых характеристик.
3. Резисторы
Резисторы необходимы для ограничения тока через тестируемый транзистор. Оптимальный диапазон сопротивлений – от 1 кОм до 10 кОм. Также стоит предусмотреть несколько переменных резисторов для точной настройки устройства, например, для регулировки выходного тока.
4. Диоды
Диоды используются для защиты схемы от возможных коротких замыканий. Для данной схемы достаточно обычных диодов типа 1N4007, которые обеспечат защиту при неправильном подключении транзистора.
5. ЖК-дисплей или светодиоды
6. Кнопки и переключатели
Для удобства работы с тестером понадобится несколько кнопок для переключения режимов и выбора типов тестируемых транзисторов. Рекомендуется использовать тактовые кнопки с четким откликом.
7. Источник питания
Для питания устройства идеально подойдет источник на 5 В, который может быть подключен через USB-порт или внешний блок питания. Важно обеспечить стабильное напряжение, чтобы не вызвать ошибочных показаний при тестировании транзисторов.
8. Платы и соединительные элементы
Для монтажа компонентов можно использовать макетные платы (breadboard) для временной сборки схемы. Для окончательной сборки подойдет печатная плата, на которой компоненты будут закреплены с использованием паяльника. Также понадобятся проводники и соединительные штыри для подключения элементов.
9. Программное обеспечение
Правильный выбор компонентов и тщательная настройка схемы обеспечат стабильную работу транзисторного тестера и позволят точно определять параметры компонентов.
Подключение Arduino к схеме тестера
Для подключения вам потребуется стандартная плата Arduino (например, Arduino Uno). Сначала соедините выходы Arduino с базой схемы тестера, которая будет включать в себя транзистор, резисторы, диоды и другие необходимые компоненты.
Шаг 5: Подключение светодиодов или других индикаторов состояния. Для визуализации работы тестера можно подключить светодиоды к цифровым выходам Arduino. Например, подключите D4 и D5 к светодиодам, которые будут отображать статус тестирования, например, нормальную работу транзистора или его неисправность.
Таким образом, подключение Arduino к схеме тестера состоит из нескольких ключевых шагов, которые позволяют организовать корректную работу устройства. Обратите внимание на точность подключения каждого компонента и соблюдение полярности при подключении активных элементов.
Настройка работы тестера для проверки NPN и PNP транзисторов
Для корректной проверки NPN и PNP транзисторов на Arduino необходимо правильно настроить схему тестера и программное обеспечение. Важно понимать, что работа транзистора зависит от его полярности, и тестер должен точно различать оба типа – NPN и PNP. Вот основные шаги для настройки устройства.

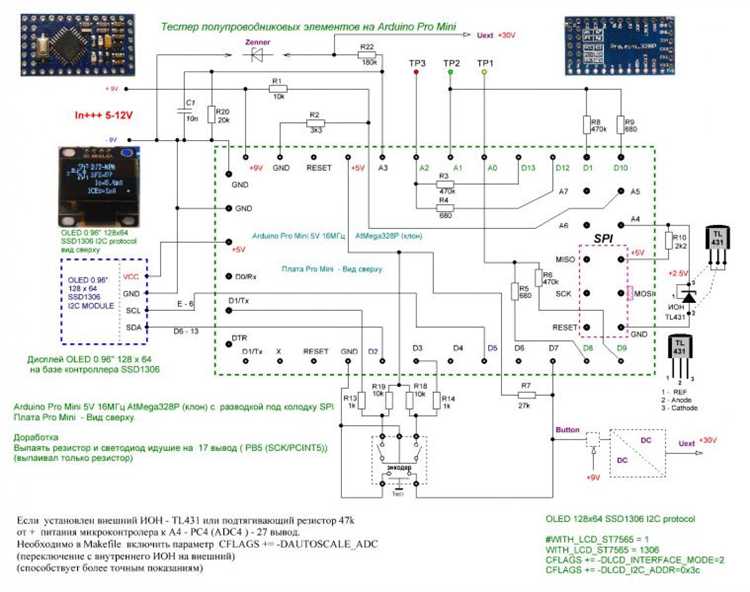

Шаг 1: Схема подключения
Для тестирования NPN и PNP транзисторов схема должна включать следующие элементы:
- Резистор (например, 1 кОм) для ограничения тока в базе транзистора;
- Цифровые входы для определения состояния транзистора;
- Аналоговый вход для измерения напряжения на эмиттере транзистора.
Шаг 2: Определение типа транзистора
Для правильного определения типа транзистора программно проверяется его поведение на различных уровнях логики. Сначала Arduino подает на базу небольшой ток (например, через резистор 1 кОм), затем проверяется выходной сигнал на коллекторе. В зависимости от того, какой транзистор подключен, поведение коллекторного напряжения будет отличаться.
- Для NPN транзистора при подаче сигнала на базу будет наблюдаться снижение напряжения на коллекторе, так как транзистор откроется и начнется ток через коллектор-эмиттер;
- Для PNP транзистора наоборот: при подаче сигнала на базу напряжение на коллекторе будет высоким.
Шаг 3: Программная настройка
Для правильной работы тестера необходимо настроить программный код, который будет управлять процессом проверки транзисторов. В коде необходимо учесть следующие моменты:
- Использование цифровых и аналоговых входов для точного измерения параметров;
- Определение типа транзистора (NPN или PNP) на основе измеренного коллекторного сигнала;
- Отображение состояния транзистора (исправен, неисправен, тип) на дисплее или в консоли Arduino.
Программно можно также настроить тестер так, чтобы он определял дополнительно такие характеристики, как коэффициент усиления (hFE) транзистора, что позволяет более точно оценить его рабочие параметры.
Шаг 4: Проверка работы тестера
После завершения настройки схемы и программы рекомендуется провести тестирование с несколькими транзисторами разных типов и состояния. Это позволит убедиться, что тестер правильно определяет как NPN, так и PNP транзисторы, а также точно показывает их рабочие параметры.
Если транзистор исправен, тестер отобразит его тип (NPN или PNP) и коэффициент усиления. Если транзистор неисправен, тестер не сможет установить правильный тип или отобразит ошибку. Важно также учитывать, что для точных измерений транзистор должен быть правильно установлен в гнездо тестера.
Построение программы для диагностики транзисторов на Arduino
Программа должна использовать цифровые пины Arduino для подачи сигналов на базы транзисторов, а также для измерения напряжений на коллекторе и эмиттере. Чтобы начать, необходимо выделить несколько пинов для подключения транзистора. Например, для простоты можно использовать пины 2, 3 и 4 для управления базой, коллектором и эмиттером соответственно.
Алгоритм работы программы состоит из нескольких этапов:
- Инициализация пинов для входов и выходов. Пины, подключенные к коллектору и эмиттеру, должны быть настроены как входы с подтягивающими резисторами. Пин базы транзистора подключается к выходу, через который будет подаваться сигнал.
- Подача сигнала на базу транзистора. Для проверки исправности транзистора необходимо подать на базу фиксированное напряжение (например, 5 В) через резистор, чтобы активировать транзистор.
- Определение типа транзистора. Если при подаче сигнала на базу, коллектор и эмиттер не показывают ожидаемого поведения, значит, транзистор неисправен. Программа должна уметь различать транзисторы NPN и PNP, чтобы точно указать на неисправность или ошибку в подключении.
Пример кода для диагностики транзистора на Arduino:
#define BASE_PIN 2
#define COLLECTOR_PIN 3
#define EMITTER_PIN 4
void setup() {
pinMode(BASE_PIN, OUTPUT);
pinMode(COLLECTOR_PIN, INPUT);
pinMode(EMITTER_PIN, INPUT);
Serial.begin(9600);
}
void loop() {
// Подача сигнала на базу транзистора
digitalWrite(BASE_PIN, HIGH);
// Задержка для стабилизации
delay(100);
// Измерение напряжений на коллекторе и эмиттере
int collector = digitalRead(COLLECTOR_PIN);
int emitter = digitalRead(EMITTER_PIN);
// Проверка работы транзистора
if (collector == HIGH && emitter == LOW) {
Serial.println("Транзистор исправен: NPN");
} else if (collector == LOW && emitter == HIGH) {
Serial.println("Транзистор исправен: PNP");
} else {
Serial.println("Ошибка: неисправный транзистор или неправильное подключение.");
}
// Задержка перед повторным тестом
delay(1000);
}
Использование тестера для проверки других полупроводниковых элементов
Транзисторный тестер на Arduino может быть полезен не только для проверки транзисторов, но и для диагностики других полупроводниковых компонентов, таких как диоды, светодиоды, стабилитроны и тиристоры. Рассмотрим, как можно эффективно использовать данный прибор для проверки этих элементов.
Для проверки диодов и светодиодов важно учитывать их направление. Когда тестер подключен к элементу, он подает напряжение в одну сторону, что позволяет увидеть падение напряжения через диод. В случае исправного диода падение напряжения должно быть около 0.7 В для кремниевых диодов и 0.3 В для германиевых. Для светодиодов падение напряжения может быть немного выше (от 1.8 В до 3.3 В в зависимости от типа светодиода). Отключение и подача напряжения в обратном направлении должны приводить к отсутствию тока через элемент, что также можно увидеть на экране тестера.
Для стабилитронов, которые представляют собой диоды с обратным напряжением, тестер определяет не только падение напряжения, но и момент начала пробоя, что важно для оценки их рабочего состояния. У стабилитронов пробой происходит при определенном обратном напряжении, обычно в диапазоне от 3 до 40 В, в зависимости от модели.
Тестирование тиристоров и других запираемых полупроводниковых устройств также возможно с использованием Arduino-тестера. Для этого необходимо провести замеры в разных состояниях тиристора: в блокированном, когда устройство не проводит ток, и в открытом, когда оно проводит ток. Эффективность работы тиристора можно проверять, подавая сигнал на управляющий электрод и наблюдая изменения на выходе.
Все эти проверки можно проводить с помощью Arduino-тестера, если настроить программу для диагностики разных полупроводниковых элементов. Важно понимать, что тестер показывает только основные параметры, такие как падение напряжения и способность пропускать ток, и не может полноценно оценить другие параметры, такие как емкость или коэффициент усиления для транзисторов.
Вопрос-ответ:
Как собрать тестер транзисторов на Arduino?
Для сборки простого транзисторного тестера на Arduino нужно подключить несколько основных компонентов: транзистор, резистор, и саму плату Arduino. Основное задание устройства — проверка типа транзистора (NPN или PNP) и его состояния. В коде на Arduino вы можете настроить программу, которая будет определять эти параметры по реакции транзистора на подаваемое напряжение. Вам нужно будет использовать выводы на Arduino для подачи сигнала на транзистор и измерения его реакции через другие выводы.
Как работает транзисторный тестер на Arduino?
Тестер на Arduino работает следующим образом: транзистор вставляется в соответствующие разъемы на схеме. Arduino подает небольшой ток на базу транзистора и определяет, проходит ли ток через его коллектор и эмиттер. В зависимости от того, какой тип транзистора (NPN или PNP) вы тестируете, поведение схемы будет разным. Программа на Arduino анализирует результаты, выводя на экран информацию о том, исправен ли транзистор и его тип. Тестер также может показать состояние транзистора — открытый или закрытый.
Какие преимущества у транзисторного тестера на Arduino?
Одним из преимуществ такого тестера является простота сборки и универсальность. Вы можете протестировать как NPN, так и PNP транзисторы, а также узнать их работоспособность. С помощью Arduino вы можете гибко настроить программу для различных видов транзисторов и дополнительных функций, таких как измерение характеристик транзистора. Также, это недорогой способ создать тестер, который можно использовать для тестирования различных деталей в электронной схеме.
Какие компоненты нужны для сборки транзисторного тестера на Arduino?
Для сборки простого транзисторного тестера на Arduino потребуются следующие компоненты: сама плата Arduino (например, Arduino Uno), транзистор для тестирования, резисторы (обычно 220 Ом и 10 кОм), диоды (например, 1N4007), а также несколько проводников и макетная плата. Важно правильно подключить выводы транзистора к Arduino, чтобы устройство могло правильно измерить его характеристики, такие как коэффициент усиления и рабочие параметры.
Как подключить транзистор к Arduino для тестирования?
Для тестирования транзистора с помощью Arduino необходимо подключить его к цифровым пинам микроконтроллера. Например, коллектор транзистора соединяется с одним из цифровых пинов Arduino, эмиттер — с землёй (GND), а база — с резистором, который идет к пину Arduino. Когда программа на Arduino посылает сигнал на базу транзистора, транзистор начинает проводить ток, что позволяет анализировать его параметры, такие как коэффициент усиления или пороговые напряжения. Используя код, можно рассчитывать параметры транзистора и выводить результаты на экран или светодиод.
