Демонтаж фары на Suzuki Grand Vitara может потребоваться при замене ламп, повреждении корпуса или установке новой оптики. Процедура требует минимального набора инструментов: крестовая отвертка, плоская отвертка, головка на 10 мм с удлинителем. Работы выполняются на выключенном и охлажденном автомобиле.
Для доступа к креплениям потребуется снять переднюю решетку радиатора. Она удерживается на защелках и винтах, расположенных по периметру. Следует действовать аккуратно, чтобы не повредить пластиковые элементы. После снятия решетки открывается доступ к основным болтам крепления фары.
Фара фиксируется тремя болтами: два сверху, один сбоку, под крылом. Все болты имеют головку на 10 мм. Перед откручиванием разъем питания отсоединять не нужно – он снимается после того, как фара будет освобождена от креплений. Разъем извлекается с небольшим усилием, удерживается пластиковой защелкой.
Важно: при повторной установке необходимо правильно сориентировать фару по направляющим и плотно зафиксировать все болты. Проверка регулировки светового пучка проводится после завершения сборки.
Подготовка инструмента и отключение аккумулятора
Для демонтажа фары на Suzuki Grand Vitara потребуется набор торцевых головок (размеры 10 и 12 мм), удлинитель, трещотка, крестовая отвертка и плоская отвертка. Дополнительно может понадобиться пластиковый съемник для клипс, чтобы избежать повреждения пластиковых элементов.
Перед началом работ необходимо полностью обесточить автомобиль. Для этого ключ зажигания переводится в положение «OFF», капот фиксируется на упоре. Сначала откручивается минусовая клемма аккумулятора ключом на 10 мм. Контакт аккуратно отводится в сторону и фиксируется, чтобы исключить случайное замыкание. Затем, при необходимости, отключается плюсовая клемма.
После отключения питания рекомендуется выждать не менее 5 минут, чтобы системы автомобиля полностью разрядились. Это снижает риск повреждения электроники при демонтаже фары и отключении разъёмов.
Демонтаж переднего бампера для доступа к креплениям фары
Откройте капот и выкрутите крепёжные винты, расположенные по верхнему краю бампера. Обычно это три-четыре самореза с головкой под крестовую отвертку или торкс.
Перейдите к колёсным аркам. Поверните передние колёса для удобства. С каждой стороны снимите по два самореза, соединяющих подкрылок с бампером. Отогните край подкрылка и выкрутите скрытый винт, крепящий бампер к крылу.
Под автомобилем найдите и открутите нижние болты бампера. Их может быть от четырёх до шести, в зависимости от года выпуска и комплектации.
Плавно потяните бампер на себя, начиная с углов у колёсных арок. Освободите фиксаторы и разъёмы противотуманных фар, если они есть. Не применяйте силу, чтобы не повредить пластиковые зацепы.
После снятия бампера открывается доступ ко всем точкам крепления передней фары, включая скрытые болты под фарой и возле крыла.

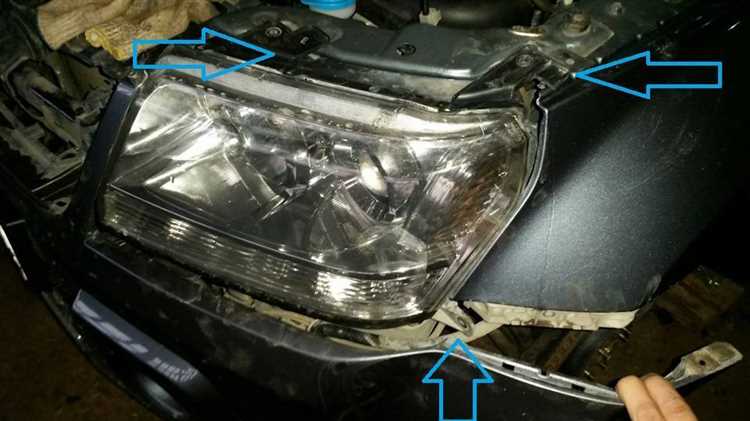

Поиск и откручивание болтов крепления фары
Перед снятием фары на Suzuki Grand Vitara необходимо точно определить расположение всех крепёжных болтов. Для доступа потребуется крестовая отвёртка и головка на 10 мм.
- Открой капот и зафиксируй его упором.
- Осмотри верхнюю часть фары: сверху находится один болт с шестигранной головкой на 10 мм.
- Второй болт расположен сбоку, в районе крыла, ближе к крылу. Для его откручивания может потребоваться удлинитель к трещотке.
- Третий болт находится снизу, между фарой и бампером. Для доступа нужно аккуратно отогнуть край бампера или частично его демонтировать.
После обнаружения всех точек крепления:
- Начни с верхнего болта – он самый доступный.
- Затем выкрути боковой болт, придерживая фару рукой, чтобы она не сместилась.
- Последним сними нижний болт. Используй фонарик для контроля расположения и предотвращения падения инструмента в моторный отсек.
После удаления всех болтов фара останется держаться только на направляющих. Осторожно потяни её на себя, без рывков.
Отсоединение разъемов питания и лампочек
Перед отсоединением разъемов отключи минусовую клемму аккумулятора. Это исключает короткое замыкание и случайное включение фар.
Разъем питания находится на задней части корпуса фары. Нажми на фиксатор и аккуратно потяни штекер назад. Не тяни за провода, чтобы не повредить контакты.

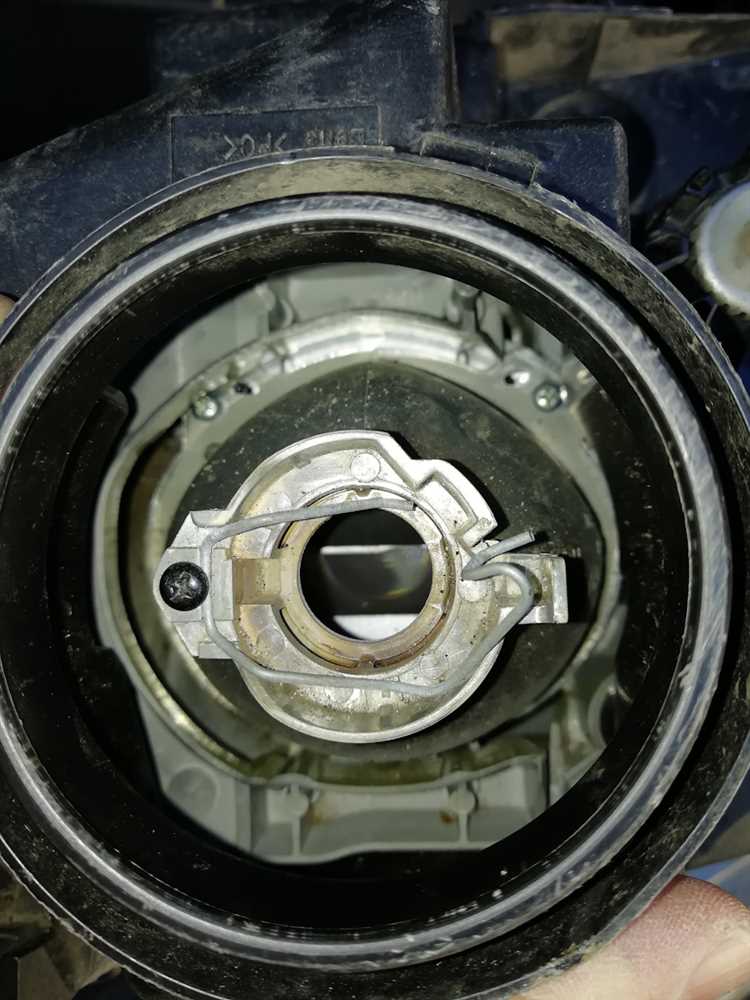

Для снятия ламп ближнего и дальнего света поверни патрон против часовой стрелки. После извлечения патрона вынь лампу, удерживая её за цоколь. Не касайся стекла лампы пальцами – отпечатки вызывают перегрев и сокращают срок службы.
Габаритная лампа фиксируется в отдельном патроне. Потяни его строго по оси, без перекосов. Лампа вытаскивается из патрона прямым усилием.
Если установлены противотуманные фары, разъем отсоединяется аналогично – фиксатор и вытягивание. Работай осторожно, чтобы не повредить пластиковые элементы.
Извлечение фары из посадочного места
После отсоединения разъёмов и демонтажа креплений необходимо аккуратно потянуть фару на себя. Удерживающие элементы могут быть плотно зафиксированы, поэтому не допускается резких рывков – усилие должно быть равномерным.
При наличии направляющих штифтов следи за тем, чтобы не повредить их при извлечении. Если фара не выходит, проверь, не остались ли дополнительные винты или зацепы, скрытые за облицовкой.
Перед окончательным снятием стоит поддерживать фару рукой, чтобы избежать падения. В случае с правой фарой может мешать бачок омывателя – в этом случае его необходимо сместить в сторону, предварительно открутив крепёж.
После снятия фары осмотри посадочное место на наличие мусора или повреждений креплений. При повторной установке плотность посадки будет зависеть от чистоты и целостности этих элементов.

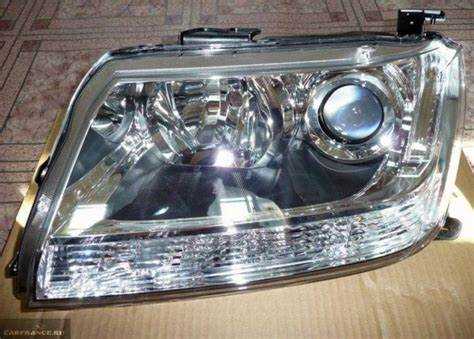

Проверка креплений и подготовка к установке новой фары
Перед установкой новой фары на Suzuki Grand Vitara необходимо тщательно проверить крепления старой фары и подготовить их к монтажу. Это поможет избежать проблем с установкой и обеспечит правильную фиксацию нового компонента.
1. Осмотр креплений
Проверьте крепежные элементы, такие как болты, гайки и клипсы. Если они повреждены или ржавые, их необходимо заменить. Особое внимание уделите местам крепления, которые могут подвергаться коррозии. В случае обнаружения следов ржавчины, очистите эти участки с помощью щетки и используйте антикоррозийное средство.
2. Очистка поверхности
