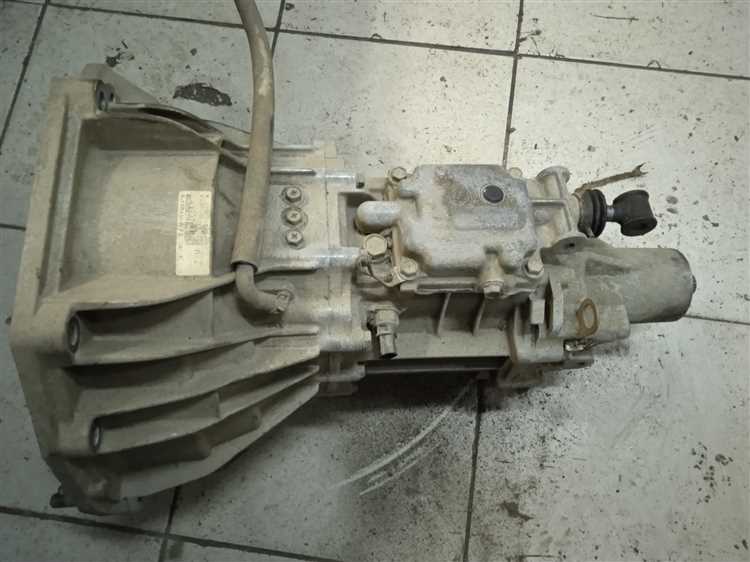

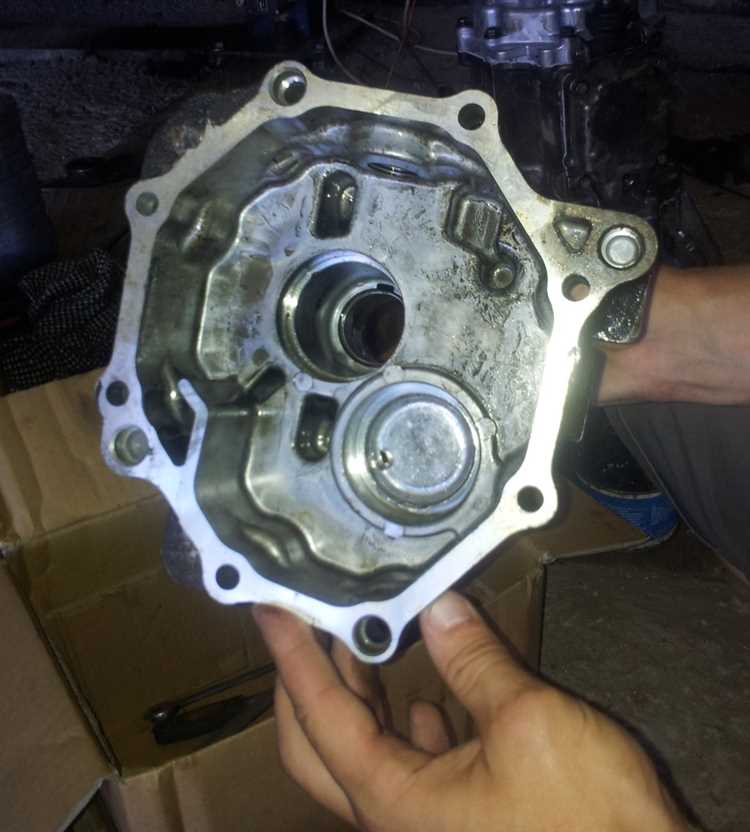

Механическая коробка передач Suzuki Jimny, независимо от поколения, имеет компоновку с раздаточной коробкой, объединённой в один блок. Это требует особого подхода при демонтаже, поскольку вес узла превышает 60 кг, и его необходимо снимать аккуратно, избегая перекосов, особенно в области входного вала сцепления.
Перед началом работ необходимо отключить аккумулятор, демонтировать карданные валы, снять траверсу КПП и открутить опоры. Следует учитывать, что на автомобилях с системой стабилизации и ABS потребуется отсоединение нескольких датчиков и жгутов проводки, идущих к коробке.
Для облегчения демонтажа коробки желательно использовать регулируемый трансмиссионный домкрат с фиксирующей площадкой. Также важно заранее снять стартер и отвести выпускную систему, обеспечив доступ к болтам крепления КПП к блоку двигателя. Крепёжные болты имеют головки на 17 мм, а верхние – труднодоступны и потребуют применения кардана и удлинителей.
Особое внимание стоит уделить направляющим втулкам и сальнику первичного вала – при демонтаже их легко повредить. После снятия коробки обязательно проверьте состояние выжимного подшипника, муфты сцепления и корзины – это удобный момент для их замены без дополнительных разборок.
Подготовка автомобиля к демонтажу трансмиссии
Перед началом работ необходимо обеспечить стабильную фиксацию автомобиля. Установить Suzuki Jimny на ровную площадку с твердым покрытием. Заблокировать задние колеса противооткатными упорами. Поднять переднюю часть домкратом и установить на прочные металлические подпорки под лонжероны рамы. Убедиться в устойчивости автомобиля, покачав кузов вручную.
Снять клемму минус с аккумулятора для исключения коротких замыканий. Отсоединить разъемы датчиков скорости и заднего хода от коробки передач. Отсоединить трос привода сцепления (механический привод) или гидравлический цилиндр (если установлен). Слить трансмиссионное масло, открутив сливную пробку ключом на 24 мм. Подставить емкость объемом не менее 2,5 литров.
Демонтировать защиту картера, если установлена. Снять переднюю часть выхлопной системы, включая приёмную трубу и кронштейны крепления. Отсоединить карданный вал от фланца коробки, предварительно пометив положение фланцев для последующей установки в прежнем положении. Использовать шестигранник на 12 мм и проникающую смазку при закисших болтах.
Убрать рычаг переключения передач. Снять кожух консоли, отвернуть фиксирующие болты и аккуратно извлечь рычаг с тягой. При наличии демпферного кольца – сохранить для повторной установки.
Открутить кронштейны крепления коробки к раме и поперечины. Подпереть коробку надежным трансмиссионным домкратом, зафиксировать металлическим хомутом или цепью. Проверить отсутствие остаточных нагрузок и натяжения проводки. Только после полной подготовки переходить к снятию креплений трансмиссии от двигателя.
Отключение аккумулятора и снятие элементов защиты
Перед началом демонтажа коробки передач необходимо обесточить систему. Отключение аккумулятора предотвращает короткие замыкания и случайный запуск стартера.
- Откройте капот и убедитесь, что ключ зажигания вынут из замка.
- Сначала отсоедините минусовую клемму аккумулятора с помощью гаечного ключа на 10 мм. Убедитесь, что контакт полностью снят и не касается клеммы.
- Затем отсоедините плюсовую клемму. Если установлен охранный комплекс – выполните деактивацию согласно инструкции производителя.
После отключения питания приступайте к демонтажу защитных элементов, мешающих доступу к коробке передач снизу.

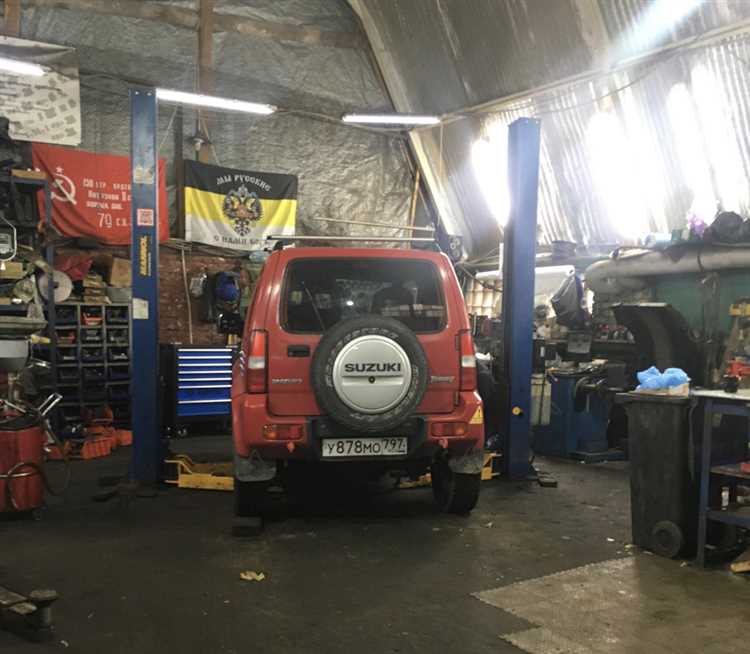

- Установите автомобиль на подъёмник или используйте прочные опоры. Работы под машиной без надёжной фиксации недопустимы.
- Снимите центральную защиту двигателя, обычно закреплённую четырьмя болтами под головку на 12 или 14 мм. Используйте проникающую смазку, если крепеж закис.
- Удалите металлическую защиту раздаточной коробки, если она установлена. Крепление может отличаться – проверьте наличие скрытых болтов за поперечинами рамы.
- При наличии грязезащитных щитков вдоль трансмиссионного туннеля – демонтируйте их для облегчения доступа к болтам крепления коробки и элементам сцепления.
После выполнения этих операций обеспечен прямой доступ к узлам крепления МКПП и смежным компонентам.
Разъединение карданных валов и отсоединение привода сцепления
Перед снятием коробки необходимо демонтировать оба карданных вала. Начните с заднего. Зафиксируйте вал от проворачивания, затем открутите четыре болта крепления к фланцу редуктора. Применяйте проникающую смазку – резьбовые соединения часто окислены. После отсоединения от редуктора выведите шлицевой конец из раздаточной коробки.
Передний кардан отсоединяется аналогично: сначала откручиваются болты у редуктора переднего моста, затем снимается со шлицов раздатки. При сильном загрязнении шлицевой узел необходимо очистить перед демонтажом. Храните валы в горизонтальном положении, избегая ударов по крестовинам.
Для отсоединения привода сцепления в Jimny используется механическая система с тросом. Сначала открутите фиксирующую гайку регулировки свободного хода на вилке сцепления. Затем освободите наконечник троса из вилки. Далее отсоедините трос от кронштейна на коробке, извлекая его из направляющих фиксаторов. При демонтаже фиксируйте положение регулировочной гайки – это упростит последующую установку.
Демонтаж креплений и опор коробки передач
Перед отсоединением креплений необходимо зафиксировать коробку передач при помощи трансмиссионной стойки или домкрата с надежной опорой. Это предотвратит её резкое смещение после снятия крепежных элементов.
Открутите болты крепления поперечины к лонжеронам рамы. Как правило, используется головка на 14 мм. Крепеж может быть подвержен коррозии – рекомендуется предварительно обработать резьбовые соединения проникающей смазкой и выждать не менее 10 минут.
Снимите поперечину, поддерживающую заднюю опору коробки. При демонтаже важно следить за состоянием резиновой подушки опоры – при наличии трещин или расслоения её следует заменить.
Открутите болты крепления опоры к картеру коробки передач. Обычно требуется ключ на 12 мм. Важно учитывать, что опора может иметь направляющие втулки – при демонтаже не прикладывайте усилие на излом, чтобы не повредить посадочные места.
После снятия опоры проверьте её металлические элементы на наличие деформаций. При замене используйте только оригинальные или проверенные аналоги, соответствующие OEM-номеру 11710-81A00 для моделей с двигателем G13B.
Снятие рычага переключения передач и элементов управления

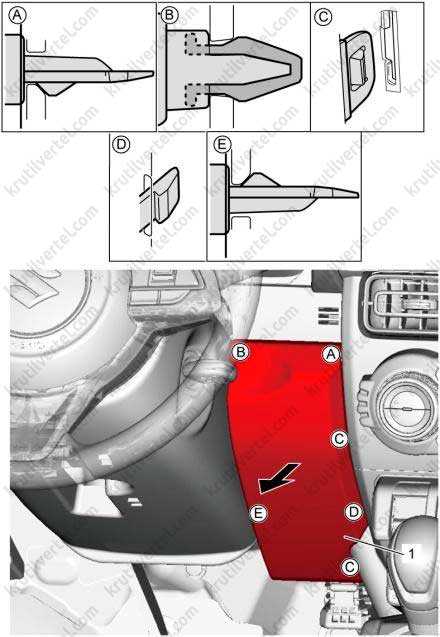

Перед демонтажем рычага отключить аккумулятор для предотвращения коротких замыканий при разъединении разъёмов. Снять центральную консоль, выкрутив крепёжные винты под крышкой подстаканника и декоративной панелью.
Открыть резиновый пыльник рычага, отсоединить стопорное кольцо с внутренней стороны корпуса. Извлечь фиксирующую пружину, удерживающую рычаг в посадочном гнезде.
Поддеть рычаг вверх, вращая против часовой стрелки до выхода из фиксатора. Извлечь его полностью вместе с шаровой опорой. Осмотреть втулки и посадочное гнездо на наличие износа и загрязнений. При необходимости заменить пластиковую втулку и резиновый уплотнитель.
Для демонтажа механизма блокировки задней передачи отсоединить тросик, зафиксированный на кронштейне корпуса. Выкрутить винты крепления направляющей втулки и извлечь её вместе с механизмом блокировки.
Провести очистку контактных поверхностей от пыли и смазки. При установке использовать графитовую смазку на сферический шарнир. Все крепёжные элементы затянуть динамометрическим ключом согласно заводским значениям: крепление втулки – 8 Н·м, фиксация троса – 6 Н·м.
Ослабление соединения коробки с двигателем и её извлечение
Перед началом процесса извлечения механической коробки передач Suzuki Jimny необходимо ослабить соединение между коробкой и двигателем. Это важно для предотвращения повреждения компонентов трансмиссии и двигателя.
Шаг 1. Демонтаж карданного вала. Для начала отсоедините карданный вал от коробки передач. Это обеспечит свободу движению коробки при её извлечении. Используйте ключи для откручивания болтов, фиксирующих вал, и аккуратно снимите его, чтобы не повредить шлицы.
Шаг 2. Снятие защитных крышек и элементов крепления. Следующий этап – откручивание всех защитных крышек и элементов крепления, которые могут препятствовать снятию коробки. Снимите все детали, которые находятся на пути и могут ограничивать движение.
Шаг 3. Отключение сцепления. Ослабьте крепление сцепления. Отсоедините гидравлические или механические приводы сцепления в зависимости от конструкции. Убедитесь, что сцепление не мешает при попытке отсоединить коробку от двигателя.
Шаг 4. Откручивание болтов крепления коробки. Все болты, соединяющие коробку передач с двигателем, должны быть откручены. Обратите внимание на то, что болты могут быть расположены в разных точках – сверху, снизу и по бокам коробки. Используйте динамометрический ключ для правильного откручивания и предотвращения повреждения резьбы.
Шаг 5. Аккуратное извлечение коробки передач. После того как все крепления ослаблены, можно приступать к извлечению коробки. Для этого потребуется несколько человек, так как вес коробки и её размеры требуют осторожности при подъеме. Обеспечьте поддержку коробки с обеих сторон, чтобы избежать повреждений и обеспечить её выемку в вертикальном положении.
Шаг 6. Проверка состояния компонента. После извлечения коробки проверяйте состояние соединений и уплотнителей. Важно убедиться, что на поверхности двигателя и коробки нет повреждений или износа, которые могут повлиять на герметичность и функциональность в дальнейшем.
Проверка состояния сцепления и маховика после снятия коробки
После снятия механической коробки передач на Suzuki Jimny важно тщательно проверить состояние сцепления и маховика. Это критически важные компоненты, которые влияют на эффективность работы трансмиссии. Проверка этих частей поможет предотвратить ненужные поломки и снизить вероятность дорогостоящего ремонта в будущем.
Проверка сцепления:
- Осмотр диска сцепления: Проверьте толщину фрикционных накладок. Если их износ превышает 3 мм, рекомендуется заменить диск. Осмотрите поверхность накладок на наличие пятен масла или загрязнений. Масло на диске указывает на возможную утечку из главного или рабочий цилиндров сцепления.
- Износ пружин: Проверьте состояние пружин на диске сцепления. Если они ослаблены или деформированы, сцепление может не работать должным образом.
- Проверка подшипника выжимного: Осмотрите подшипник на наличие признаков износа или повреждений. Если подшипник заедает или издает шум при вращении, его нужно заменить.
- Проверка направляющего стакана: Проверьте его на наличие износа или задиров. Изношенные поверхности могут привести к неравномерной работе сцепления и ускоренному износу других компонентов.
Проверка маховика:
- Осмотр рабочей поверхности: Проверьте поверхность маховика на наличие глубоких рисок, пятен или перегрева. Перегрев может привести к деформации маховика, что требует его замены или проточки.
- Проверка трещин: Осмотрите маховик на наличие трещин. Даже небольшие трещины могут привести к его разрушению при высоких нагрузках. В случае обнаружения трещин маховик подлежит замене.
- Проверка зазоров: Измерьте зазоры между маховиком и сцеплением. Слишком большие зазоры могут привести к плохому зацеплению и нестабильной работе трансмиссии.
- Балансировка маховика: При наличии вибраций во время работы машины, особенно на высоких оборотах, необходимо провести балансировку маховика. Небалансированный маховик может повредить коробку передач и другие компоненты трансмиссии.
После проверки всех компонентов сцепления и маховика следует принять решение о необходимости их замены или ремонта. Использование оригинальных запчастей Suzuki Jimny обеспечит надежную и долгосрочную эксплуатацию трансмиссии автомобиля.
Вопрос-ответ:
Как снять механическую коробку передач на Suzuki Jimny?
Для снятия механической коробки передач на Suzuki Jimny нужно выполнить несколько последовательных шагов. Сначала необходимо снять карданный вал, затем отсоединить все соединения, такие как тросы и провода, которые могут быть подключены к коробке. Далее, следует ослабить крепления, удерживающие коробку передач на раме, и аккуратно извлечь её. Перед этим убедитесь, что автомобиль установлен на подставки, и соблюдены все меры безопасности, чтобы предотвратить повреждения и травмы.
Нужно ли снимать сцепление при снятии коробки передач Suzuki Jimny?
Да, при снятии коробки передач на Suzuki Jimny рекомендуется снять сцепление. Сцепление нужно отсоединить от коробки, так как оно является важной частью трансмиссии, и без этого шага невозможно извлечь коробку передач. Процесс включает снятие сцепления с маховика и удаление необходимых болтов, после чего сцепление можно будет аккуратно снять и продолжить работу с коробкой.
Какие инструменты понадобятся для снятия коробки передач Suzuki Jimny?
Для снятия механической коробки передач Suzuki Jimny вам понадобятся различные инструменты. Основные из них: набор гаечных ключей, головок с трещоткой, отвертки, съемники для сцепления, домкрат и подставки для надежной фиксации автомобиля. В некоторых случаях также может понадобиться баллонный ключ для снятия колес, если доступ к креплениям коробки ограничен.
Как предотвратить повреждения при снятии коробки передач на Suzuki Jimny?
Чтобы избежать повреждений при снятии коробки передач на Suzuki Jimny, важно соблюдать аккуратность на каждом этапе. Перед работой нужно полностью отсоединить все соединения, включая электропроводку и трубки, чтобы не повредить их. Используйте подходящие инструменты и не применяйте чрезмерные усилия при откручивании болтов. Применение домкрата и подставок для надежного удержания автомобиля снизит риск его повреждения или падения во время работы.
Что делать, если коробка передач Suzuki Jimny не поддается снятию?
Если коробка передач Suzuki Jimny не поддается снятию, вероятно, она застряла на одном из креплений или соединений. В этом случае следует проверить все болты и соединения, чтобы убедиться, что они все ослаблены. Возможно, нужно будет применить немного больше силы, чтобы аккуратно освободить коробку. Но важно помнить, что чрезмерные усилия могут привести к повреждению деталей. Использование специальной смазки для ослабления соединений или мягкие удары молотком по корпусу коробки могут помочь освободить её.
Как правильно снять механическую коробку передач на Suzuki Jimny?
Для снятия механической коробки передач на Suzuki Jimny потребуется несколько этапов. Во-первых, необходимо поднять автомобиль на домкрате и установить на надежные опоры, чтобы обеспечить безопасность. Затем отсоедините аккумулятор и снимите все соединения, такие как проводку и тросы сцепления, с коробки передач. После этого необходимо снять трансмиссионную втулку и разобрать карданный вал, чтобы освободить доступ к коробке. Откручиваем болты крепления коробки передач к двигателю и поднимите коробку с помощью подъемного устройства или подручных средств. Следите за тем, чтобы при снятии коробки не повредить другие компоненты автомобиля.
Какие трудности могут возникнуть при снятии коробки передач на Suzuki Jimny?
Одной из основных трудностей является ограниченный доступ к некоторым креплениям коробки передач. Это может требовать использования специального инструмента, такого как удлиненные головки или карданные шарниры, чтобы открутить болты в труднодоступных местах. Еще одной проблемой является необходимость снятия карданного вала, что также требует особой аккуратности. Если коробка передач сильно изношена или имеет дефекты, могут возникнуть сложности с ее отсоединением от двигателя, и потребуется дополнительное усилие. Кроме того, при демонтаже важно следить за состоянием уплотнителей и других элементов, чтобы избежать их повреждения и утечек масла.
