Снятие насоса гидроусилителя руля (ГУР) на Kia Rio – необходимая процедура при утечке жидкости, посторонних шумах в системе или отказе усилителя. Для работы потребуется набор торцевых ключей, вороток, плоская отвёртка, ёмкость для слива жидкости и домкрат с опорами. Все действия следует выполнять на остывшем двигателе.
Насос ГУР у Kia Rio чаще всего расположен на правой стороне двигателя, крепится к блоку цилиндров с помощью трёх болтов и приводится в действие поликлиновым ремнём. Прежде чем приступить к демонтажу, необходимо обеспечить доступ к узлу – снять воздушный фильтр и, при необходимости, часть впускного патрубка.
Важно: перед снятием обязательно слить жидкость из бачка ГУР через нижний шланг, ослабив хомут. Несоблюдение этого приведёт к проливу жидкости и загрязнению подкапотного пространства. Также рекомендуется отключить аккумулятор – это исключит случайный запуск вентилятора или короткое замыкание при касании металлических инструментов к клеммам.
Все соединения насоса (высокого и низкого давления) необходимо ослаблять аккуратно, используя подходящий по размеру ключ. Шланг высокого давления фиксируется болтом с медными шайбами – при сборке их следует заменить. Сама помпа снимается после откручивания креплений, возможна необходимость легкого поддевания корпуса монтировкой для освобождения от направляющих.
Перед установкой нового или восстановленного насоса тщательно прочистите места соединений и убедитесь в отсутствии остатков старых уплотнений. Это снизит риск утечки и обеспечит корректную работу усилителя после замены.
Подготовка автомобиля к демонтажу насоса ГУР
Перед началом работ необходимо установить автомобиль на ровную поверхность и зафиксировать стояночным тормозом. Для исключения случайного движения под задние колёса подложить противооткатные упоры.
Откройте капот, отключите минусовую клемму аккумулятора – это исключит короткое замыкание при отключении электропроводки от насоса. Далее снимите пластиковую защиту двигателя, если она перекрывает доступ к элементам ГУР.
Установите переднюю часть автомобиля на надёжные домкраты или подставки и снимите правое переднее колесо для обеспечения доступа к ремню привода и креплению насоса. Убедитесь, что автомобиль устойчиво стоит на опорах.
Под насос ГУР подставьте ёмкость объёмом не менее двух литров – при демонтаже возможно вытекание рабочей жидкости. Также приготовьте набор головок, ключей на 10, 12 и 14 мм, а также шлицевую отвёртку для снятия хомутов шлангов.
Очистите зону вокруг насоса от пыли и грязи – это поможет избежать попадания загрязнений в систему гидроусилителя при отсоединении патрубков. Для этого используйте щётку и обезжириватель.
Как снять ремень привода насоса ГУР на Kia Rio
Перед началом работ отключите аккумулятор и убедитесь, что двигатель остыл. Работы проводятся с нижней части автомобиля, потребуется доступ к ремню через моторный отсек и/или снизу.
- Поднимите переднюю часть автомобиля с помощью домкрата и установите на надёжные опоры.
- Снимите правое переднее колесо для удобства доступа к шкивам и ремню.
- Снимите пластиковую защиту двигателя (если установлена).
- Осмотрите конфигурацию ремней. На Kia Rio насос ГУР приводится отдельным ремнём, натяжение которого регулируется вручную.
- Найдите натяжной болт и фиксирующий болт на кронштейне насоса ГУР.
- Ослабьте фиксирующий болт, удерживающий насос в заданном положении.
- Поворачивайте натяжной болт против часовой стрелки до полного ослабления натяжения ремня.
- Снимите ремень с шкивов. Если ремень застрял, аккуратно проверните шкив вручную, не применяя металлические предметы.
После снятия проверьте состояние ремня: наличие трещин, расслоений и потёртостей. При малейших признаках износа замените его на новый с соответствующей длиной и профилем, указанными в технической документации.

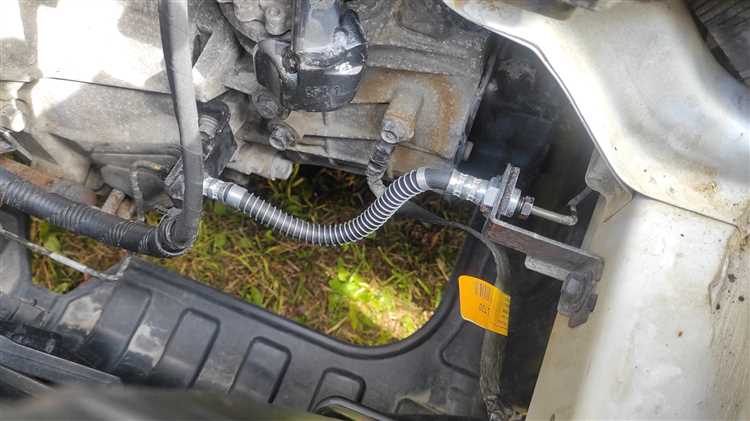

Отключение гидравлических шлангов от насоса ГУР
Перед отключением убедитесь, что двигатель остыл, а аккумулятор отсоединён. Подготовьте ёмкость для слива жидкости, чтобы избежать разлива на элементы двигателя.
Первым отсоединяется шланг обратки – он фиксируется хомутом. Ослабьте хомут плоскогубцами и сдвиньте его назад, затем аккуратно снимите шланг, направив его в подготовленную ёмкость.
Напорный шланг крепится гайкой под ключ на 17 или 19 мм (в зависимости от года выпуска). Удерживая корпус насоса вторым ключом, аккуратно открутите гайку. После отсоединения дайте остаткам жидкости полностью стечь.
Осмотрите резьбы и посадочные поверхности на наличие загрязнений и повреждений. При необходимости замените медные шайбы уплотнения. Убедитесь, что все шланги подписаны или отмечены, чтобы избежать ошибок при установке.
Какие болты крепления нужно открутить для снятия насоса
Для снятия насоса гидроусилителя на Kia Rio необходимо открутить три основные точки крепления. Первые два болта располагаются на кронштейне, фиксирующем насос к блоку двигателя. Эти болты имеют головку под ключ на 14 мм и расположены с боковой стороны корпуса насоса. Доступ к ним удобнее всего получить снизу, при снятом защитном кожухе двигателя.
Третий болт – натяжной, он фиксирует насос в системе натяжения приводного ремня. Его головка также рассчитана на ключ 14 мм. Ослабление этого болта позволяет снять ремень с шкива насоса. Только после этого можно окончательно демонтировать агрегат.
При работе рекомендуется использовать трещотку с удлинителем, особенно при откручивании нижнего крепежа, доступ к которому ограничен. Все болты имеют стандартную правую резьбу, усилие затяжки при установке – 40–45 Н·м.
Удаление насоса ГУР из моторного отсека без повреждений
Перед снятием насоса ГУР на Kia Rio убедитесь, что аккумулятор отключён, а жидкость из системы полностью слита. Для доступа потребуется демонтировать защиту картера и снять правое переднее колесо, обеспечив свободный доступ к нижней части двигателя.
Ослабьте и снимите ремень привода навесного оборудования, используя ключ на 14 для натяжного ролика. После этого открутите болты крепления насоса к кронштейну – обычно их три: два сверху и один снизу. Используйте трещотку с удлинителем, чтобы не задеть соседние элементы.
Отсоедините напорный и обратный шланги. Напорный шланг удерживается металлическим фитингом под ключ на 17, а обратный – на хомуте, который необходимо ослабить плоскогубцами. Будьте готовы к остаткам жидкости в магистралях – подставьте ёмкость для сбора и заранее протрите зону вокруг соединений.
Аккуратно извлеките насос вверх через пространство между двигателем и радиатором. Не допускайте перекоса – корпус алюминиевый, легко поддаётся деформации. Следите, чтобы не зацепить шланги кондиционера и проводку вентилятора. При необходимости отведите мешающие элементы в сторону, но не перегибайте их.
Проверьте насос на наличие утечек и повреждений перед установкой нового или ремонта. При демонтаже запрещено использовать монтировку или другие рычаги – риск повреждения корпуса и прилегающих элементов высок.

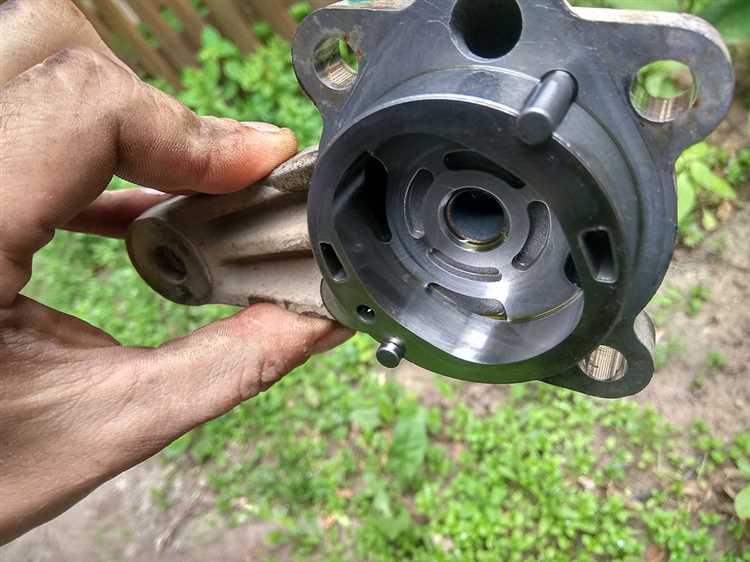

Проверка состояния снятого насоса и прокладок
Осмотрите корпус насоса на наличие трещин, следов утечек и механических повреждений. Любые деформации указывают на необходимость замены. Проверьте вал на люфт, вращение должно быть плавным, без заеданий и скрежета.
Проверьте состояние шкива: он не должен иметь сколов, перекосов и люфта. Износ канавок под ремень приводит к пробуксовке и снижению эффективности привода. Оцените состояние уплотнительных колец и прокладок – они не должны быть сплющенными, растрескавшимися или с признаками масляного размягчения.
Особое внимание уделите отверстию обратного клапана и штуцерам: они должны быть чистыми, без следов загрязнений и коррозии. Если внутри насоса видны следы металлической стружки, это может указывать на износ внутренних компонентов – такой насос использовать нельзя.
Перед установкой нового или отремонтированного насоса обязательно замените все прокладки и уплотнители на новые, даже если старые кажутся пригодными. Повторное использование старых элементов часто становится причиной последующих течей.
Что учесть перед установкой нового или восстановленного насоса
Перед установкой насоса ГУР на Kia Rio важно убедиться в полной совместимости детали с конкретной модификацией двигателя. У разных поколений и комплектаций автомобиля могут отличаться как конструкция насоса, так и тип шкива (однорядный или многорядный), а также крепёжные точки.
Проверьте состояние приводного ремня. Изношенный или растянутый ремень приведёт к некорректной работе даже нового насоса. Также обратите внимание на натяжной ролик – при любом подозрении на люфт или шум подшипника замените его.
Обязательно промойте систему гидроусилителя. В старом контуре могут остаться металлическая стружка, загрязнения и старая жидкость, которые способны быстро вывести из строя новый насос. Используйте специальную промывочную жидкость или заливайте новую жидкость, вращая рулевое колесо при снятом насосе и отключённой системе возврата.
Проверьте обратный клапан в рейке – его заклинивание создаёт избыточное давление, перегревающее насос. Также осмотрите шланги высокого и низкого давления: трещины, вздутия и потёки – повод заменить их до установки насоса.
Не допускайте смешивания разных типов жидкости ГУР. Kia Rio использует ATF типа SP-III или аналогичную, строго следуйте рекомендациям производителя. Неправильная жидкость вызывает вспенивание, шумы и потерю давления в системе.
После установки обязательно выполните процедуру удаления воздуха. Для этого вращайте руль в крайние положения на холостом ходу с открытым бачком, пока не исчезнут пузырьки и не стабилизируется уровень жидкости.
