Демонтаж дверной обшивки на Kia Rio 3 необходим при замене стеклоподъёмника, ремонте замка, установке шумоизоляции или диагностике проводки. Процедура занимает около 20–30 минут и не требует специальных инструментов, достаточно крестообразной отвёртки, пластикового съёмника и аккуратности.
Перед началом работы отключите минусовую клемму аккумулятора, особенно если планируется вмешательство в электросистему. Дверь должна быть полностью открыта, а стекло опущено до нижнего положения – это обеспечит свободный доступ ко всем элементам крепления.
Первым снимается декоративная заглушка в ручке двери, под ней находятся два самореза. Затем откручивается саморез под кнопкой управления стеклоподъёмниками. Панель кнопок аккуратно поддевается пластиковым инструментом и отсоединяется от разъёмов. Также откручивается саморез у внутренней ручки открытия двери.
После удаления всех креплений обшивка аккуратно поддевается съёмником снизу и по периметру, отщелкиваются пластиковые клипсы. Далее деталь поднимается вверх, выходя из направляющих у стекла. Не следует тянуть с усилием – это может привести к повреждению крепёжных элементов или декоративных накладок.
Сняв обшивку, обратите внимание на схему разводки проводов, чтобы при обратной сборке не перепутать разъёмы. Также рекомендуется заранее подготовить запасные клипсы, так как некоторые из них могут сломаться при демонтаже.
Необходимые инструменты для демонтажа обшивки двери
Пластиковые съемники – основной инструмент, исключающий повреждение декоративных элементов. Подходят для поддевания защёлок и аккуратного отделения обшивки от металла.
Крестовая отвертка PH2 – необходима для выкручивания саморезов в районе ручек и подлокотника. Металлический стержень должен быть средней длины – до 150 мм, чтобы не мешал при доступе к углублённым винтам.
Тонкая плоская отвертка с изолированной ручкой пригодится для извлечения заглушек и снятия пластиковых накладок. Желательно обернуть жалo изолентой или использовать в паре с тканью, чтобы не поцарапать пластик.
Шестигранный ключ на 10 или торцевой ключ потребуется при необходимости снять стеклоподъёмник или механизмы замка.
Магнитный лоток или небольшая коробка для хранения крепежа предотвратит потерю мелких деталей.
Фонарик с направленным светом или налобная лампа поможет осветить участки внутри двери, особенно при демонтаже в условиях недостаточного освещения.
Тонкие перчатки из нескользящего материала обеспечат защиту рук и улучшат хват при работе с тугими клипсами.
Как отключить аккумулятор перед началом работы
Перед снятием обшивки двери на Kia Rio 3 необходимо обесточить бортовую сеть, чтобы избежать короткого замыкания и случайного срабатывания подушек безопасности.
- Остановите автомобиль на ровной поверхности и затяните ручной тормоз.
- Откройте капот, зафиксируйте его штатным упором.

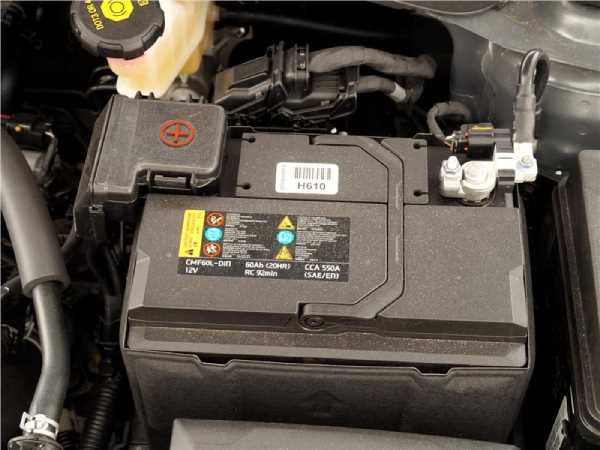

- Используйте ключ на 10 мм для ослабления клеммы «минус» на аккумуляторной батарее. Подходящий инструмент – рожковый или накидной ключ. Не рекомендуется использовать разводной ключ из-за риска срыва грани.
- Убедитесь, что клемма зафиксирована вне зоны возможного контакта – можно использовать изоленту или пластиковую заглушку.
После отключения аккумулятора подождите не менее 2–3 минут для полной разрядки остаточного напряжения в системе, особенно если автомобиль оснащён системой SRS (подушки безопасности).
Пошаговый демонтаж накладок и декоративных элементов
Сначала подденьте пластиковую крышку ручки двери с внутренней стороны – она держится на защелках. Используйте пластиковый съемник, чтобы не повредить поверхность.
Под крышкой находится винт с крестообразным шлицем. Открутите его отверткой средней длины.
Далее снимите накладку блока управления стеклоподъемниками. Осторожно подденьте её с передней части и тяните вверх. Отсоедините разъёмы, зажав фиксаторы.
Следующий элемент – декоративная вставка под ручкой открытия двери. Она также держится на защелках. Подденьте край съемником и потяните на себя.
Открутите винт в нише подлокотника – он крепит карту двери к металлическому каркасу.
Обратите внимание на заглушку в нижней части дверной карты. Снимите её и извлеките скрытый винт.
Перед снятием основной обшивки проверьте, что все разъёмы отключены, а винты выкручены. Затем аккуратно потяните карту на себя, начиная с нижнего края, чтобы освободить её от пластиковых пистонов.
После снятия карты отстегните тросик замка двери и разъем динамика. Храните мелкие детали отдельно, чтобы исключить потерю при обратной сборке.
Расположение скрытых креплений и винтов

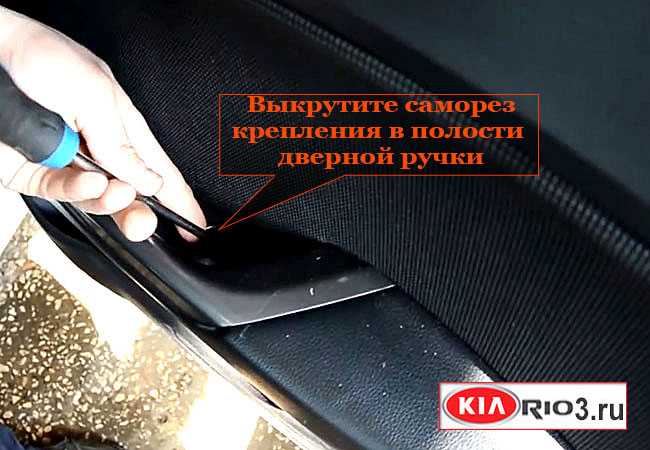

Первый винт расположен в нише внутренней ручки открывания двери. Чтобы добраться до него, потребуется снять пластиковую накладку, аккуратно поддев её тонкой пластиковой лопаткой сбоку. Винт крепит ручку к металлической части двери.
Второй винт находится под подлокотником, в углублении рядом с кнопками управления стеклоподъёмниками. Для доступа нужно снять пластиковую вставку, потянув за край с помощью пластикового съемника. Винт удерживает центральную часть обшивки.
Третий скрыт под декоративной заглушкой в нижней части карты, ближе к передней кромке. Заглушка плотно посажена, но легко снимается с помощью тонкой отвертки с обмотанным изолентой жалом.

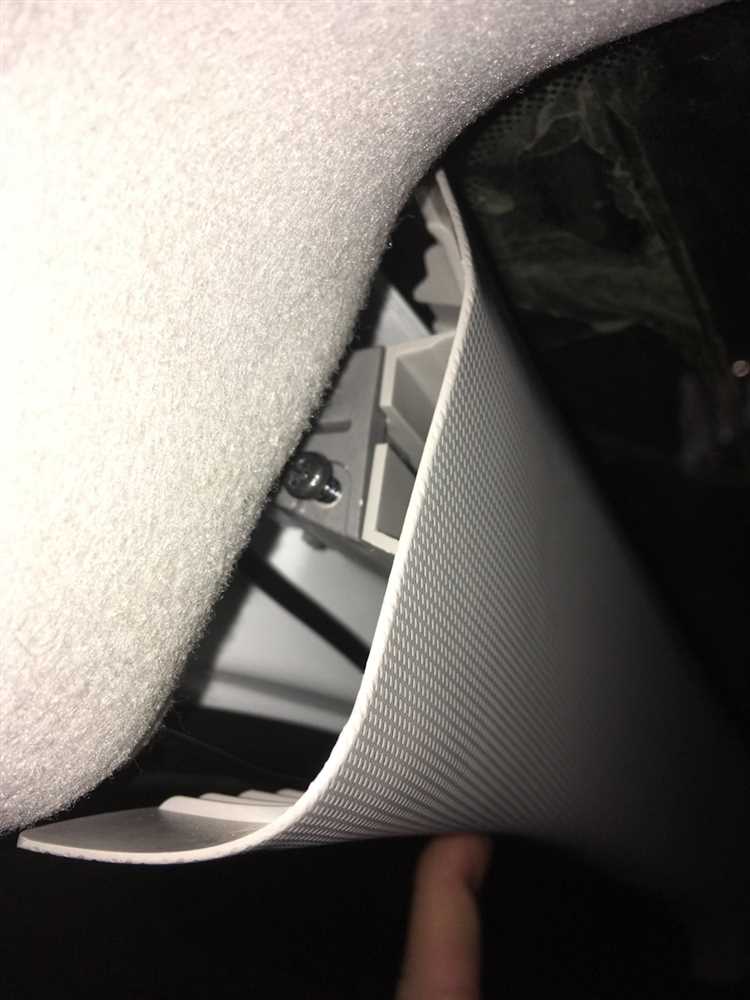

После удаления всех винтов обшивка удерживается на пластиковых пистонах по периметру. Начинать отсоединение удобно снизу, продвигаясь вверх. Используйте съёмник, чтобы не повредить крепления и лакокрасочное покрытие.
Как отсоединить разъёмы проводки и тросики замка
После снятия обшивки двери необходимо отключить электрические разъёмы. В Kia Rio 3 они подключены к блоку стеклоподъёмника и к кнопке центрального замка. Разъёмы фиксируются пластиковыми защёлками – нажмите на фиксатор и аккуратно вытяните разъём, не тяните за провода. При сильном сопротивлении осмотрите защёлку на наличие защёлок с двух сторон.
Далее отсоединяются тросики, соединяющие внутреннюю ручку с механизмом замка. В конструкции применяются два тросика: один отвечает за открытие двери, второй за блокировку. Каждый тросик вставлен в паз и зафиксирован в пластиковом держателе. Чтобы извлечь тросик:
- Поверните держатель тросика на 90°, чтобы вывести его из посадочного гнезда.
- Освободите металлический наконечник из отверстия рычага.
- Не деформируйте оболочку – изгиб троса приведёт к затруднённой работе ручки.
После отсоединения всех элементов рекомендуется аккуратно уложить разъёмы и тросики на тканевую поверхность, чтобы избежать загрязнения или повреждения. Перед обратной установкой проверьте целостность клипс, разъёмов и фиксаторов.
Проверка фиксации элементов перед обратной сборкой
Перед установкой дверной обшивки необходимо проверить состояние всех крепёжных точек. Особое внимание уделяется пластиковым клипсам: они должны быть целыми, не деформированными и без трещин. Повреждённые или отсутствующие элементы заменяются новыми, подходящими по артикулу для Kia Rio 3.
Осмотрите металлические направляющие и фиксаторы ручек – не должно быть люфта или перекоса. При наличии механических повреждений элементы заменяются, иначе возможен перекос при установке обшивки.
Проверьте положение жгута электропроводки. Он должен быть уложен в штатные каналы, без натяжения и риска пережатия. Фишки разъёмов плотно вставлены, фиксирующие защёлки надёжно защёлкнуты.
Замок двери и тросы ручки открывания проверяются на свободный ход без закусывания. При наличии перекосов в работе следует отрегулировать тяги или заменить повреждённые узлы.
Уплотнительные резинки должны прилегать без зазоров. Нарушение герметичности приводит к скрипам и попаданию влаги. Проверка проводится вручную по всему периметру двери.
Если ранее применялся виброизолятор, проверьте его целостность и плотность приклеивания. Отслоившиеся участки фиксируются заново с помощью валика и строительного фена.
Завершающим этапом является контроль всех крепёжных точек: саморезы, клипсы и направляющие не должны быть пропущены. Только после этого допускается установка дверной карты.
Вопрос-ответ:
Как правильно снять обшивку двери на Kia Rio 3 без повреждений?
Для того чтобы снять обшивку двери на Kia Rio 3, важно соблюдать несколько шагов. Начните с того, что нужно аккуратно снять декоративные элементы, такие как ручку двери и накладки на кнопки. Далее открутите все винты, которые крепят обшивку к двери, обычно их несколько по периметру и в районе ручки. Затем осторожно подденьте обшивку пластиковым инструментом, чтобы избежать повреждения материала. После того как все крепления будут освобождены, аккуратно снимите обшивку, не забывая отсоединить все электрические разъемы (если они есть). Для безопасности лучше сначала отключить аккумулятор. Если обшивка не снимается легко, не применяйте силу, проверьте, не остались ли скрытые винты или защелки.
Какие ошибки могут возникнуть при снятии обшивки двери на Kia Rio 3 и как их избежать?
При снятии обшивки двери Kia Rio 3 могут возникнуть несколько распространенных ошибок. Одна из них — использование металлических инструментов для поддевания обшивки. Это может привести к повреждению поверхности или даже поломке пластиковых креплений. Чтобы избежать этого, используйте пластиковые инструменты для работы с обшивкой. Также важно не забывать откручивать все винты и проверять наличие скрытых креплений, например, под декоративными панелями или накладками. Если вы торопитесь и не проверяете наличие всех болтов, можно случайно сломать крепеж. Другая ошибка — не отключение аккумулятора, если в двери есть электрические элементы, такие как стеклоподъемники или динамики. Работать с электрическими разъемами без отключения питания может привести к короткому замыканию. Уделите внимание каждому шагу, чтобы избежать повреждений.
