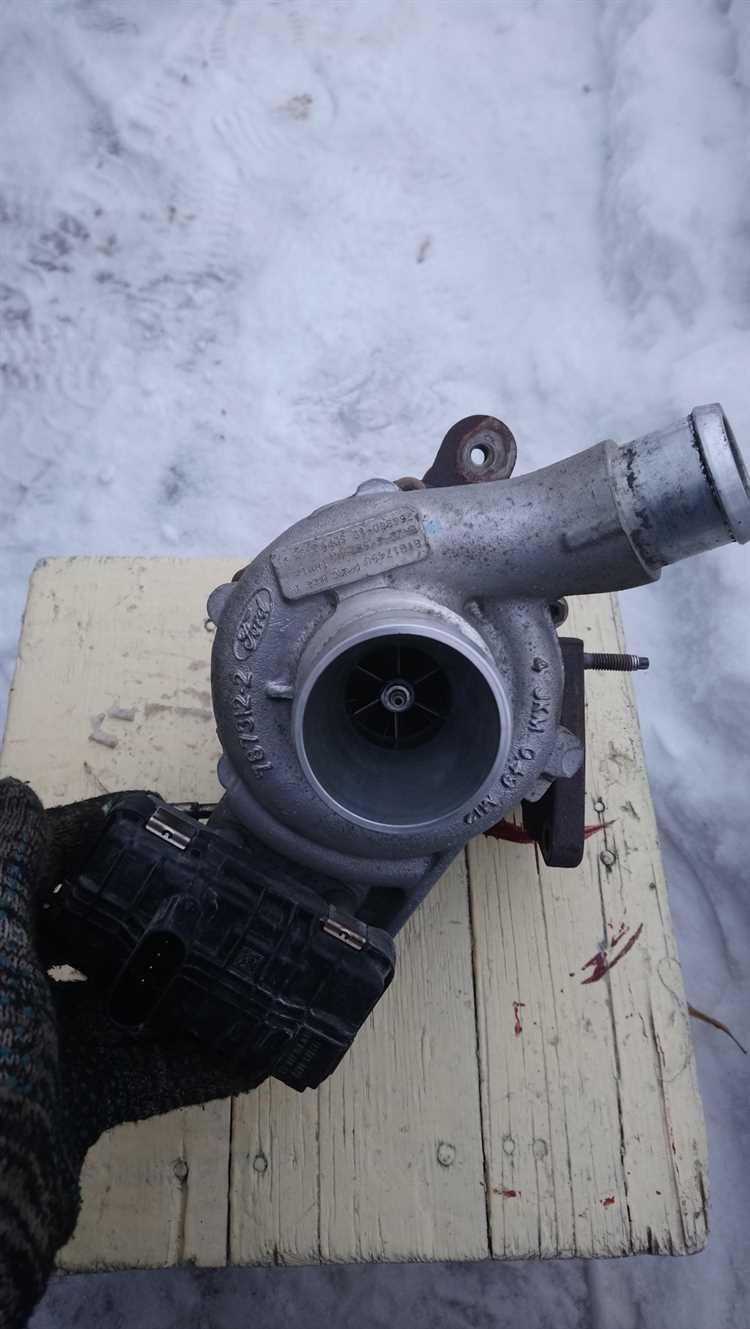

На моделях Ford Transit Connect с дизельными двигателями 1.8 TDCi турбонаддув играет ключевую роль в поддержании мощности и топливной эффективности. Однако при появлении свиста, падении тяги или повышенном расходе масла может потребоваться демонтаж турбокомпрессора. Работы по снятию турбины требуют доступа к моторному отсеку снизу и сверху, поэтому понадобится яма или подъемник.
Перед началом процедуры необходимо отключить аккумулятор, снять пластиковую защиту двигателя и отсоединить нижнюю часть выхлопной системы. Турбина крепится к коллектору тремя шпильками с гайками на 13, к которым доступ возможен только после снятия теплоэкрана. Сам экран держится на двух болтах под головку E8.
Обратите внимание: перед отсоединением маслоподачи и слива масла с турбины следует подготовить емкость для сбора остатков масла. Шланги системы наддува соединены хомутами с головкой Torx, которые желательно обработать проникающей смазкой. Турбина дополнительно зафиксирована к блоку двигателя скобой с болтом на 10 – его следует выкрутить в последнюю очередь.

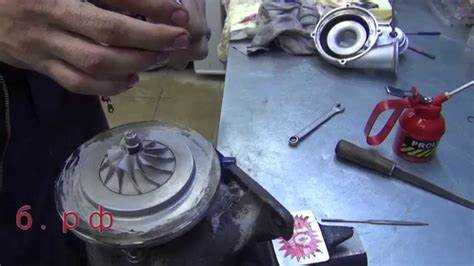

После снятия турбины необходимо закрыть отверстия тряпками или заглушками, чтобы предотвратить попадание грязи в патрубки и мотор. Проверка состояния крыльчатки, люфта вала и следов масла во впуске поможет оценить необходимость замены или ремонта узла.
Подготовка автомобиля к демонтажу турбины
Перед началом работ необходимо обеспечить свободный доступ к турбокомпрессору. Для этого отключите аккумулятор, демонтируйте впускной воздуховод и верхнюю часть интеркулера, если он расположен поверх двигателя. На большинстве моделей Ford Transit Connect для снятия турбины потребуется снять теплоизоляционные экраны и часть выпускной системы.
Проверьте наличие инструментов: набор головок E-типов, торцевые ключи 8–13 мм, трещотка с удлинителями, проникающая смазка. Турбина крепится болтами к выпускному коллектору и кронштейну блока цилиндров, поэтому доступ к ним может быть затруднён – удлинители обязательны.
Охлаждающая и масляная магистрали подключены к корпусу турбины. Перед демонтажем слейте охлаждающую жидкость и частично – моторное масло. Подготовьте емкости минимум на 5 литров, отключите патрубки, предварительно очистив места соединений от грязи.
Метки на патрубках и разъёмах упростят обратную сборку. Используйте маркер или малярный скотч. Проверьте хрупкость пластиковых элементов: на Transit Connect с пробегом более 150 000 км фиксирующие клипсы часто ломаются при снятии. Заменяйте изношенные элементы заранее.
Обеспечьте освещение рабочей зоны и подготовьте защитные очки – сажа и остатки масла могут попасть в глаза при откручивании фланцев. При наличии датчика давления на выпуске отсоедините разъём, зафиксированный за турбиной.
Отключение аккумулятора и дренаж охлаждающей жидкости
Перед демонтажем турбокомпрессора первым шагом отключается аккумулятор. Отсоединяется минусовая клемма с помощью ключа на 10. Контакт убирается в сторону, чтобы исключить случайное замыкание при работе с металлическими инструментами в моторном отсеке.
Для слива охлаждающей жидкости используется сливной краник радиатора, расположенный в нижней части, с левой стороны по ходу движения. При его отсутствии жидкость сливается через снятие нижнего патрубка. Перед этим снимается крышка расширительного бачка для сброса давления. Под сливную точку подставляется ёмкость объёмом не менее 7 литров. Промедление недопустимо – антифриз быстро растекается.
После полного слива необходимо отсоединить шланги от теплообменника и патрубки, идущие к турбине. Их снимают только после снижения температуры двигателя до безопасного уровня, чтобы избежать ожогов и повреждения штуцеров. Все шланги маркируются для последующей сборки без ошибок.
Снятие защитных кожухов и воздуховодов
Отключить минусовую клемму аккумулятора. Открутить четыре болта крепления верхнего пластикового кожуха двигателя (Torx T30). Снять кожух, приподняв его вверх и выведя из зацеплений.
С правой стороны отсоединить воздухозаборную трубу, идущую от воздушного фильтра к турбонагнетателю. Ослабить хомут на патрубке (отвертка с плоским шлицем или головка на 7 мм), снять патрубок с входа турбины.
Демонтировать нижний пластиковый кожух моторного отсека – три болта Torx T27 спереди, два сзади. Поддомкратить переднюю часть автомобиля и установить на опоры для удобного доступа к нижним креплениям.
С левой стороны двигателя отсоединить резонатор впуска. Ослабить крепежный хомут, аккуратно вытащить резонатор, не повредив уплотнительные кольца. Проверить наличие трещин – при необходимости заменить перед обратной установкой.

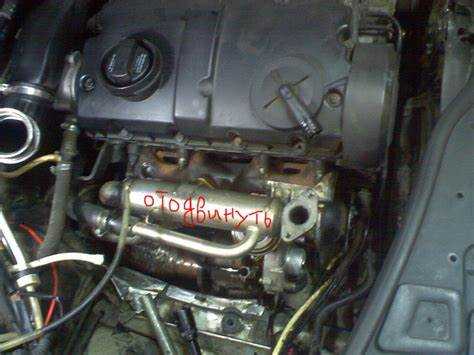

Снять теплоизоляционный кожух турбины. Открутить два крепежных болта (ключ на 10 мм), сдвинуть кожух назад и извлечь его вверх. Под ним находятся выпускной коллектор и крепления турбокомпрессора.
Отсоединение маслопровода и патрубков турбонагнетателя
Перед началом работ отключи минусовую клемму аккумулятора. Это исключит случайное короткое замыкание при работе с металлическими инструментами в моторном отсеке.
Доступ к турбонагнетателю на Ford Transit Connect возможен только после снятия защитных кожухов и демонтажа впускного коллектора (в зависимости от модификации двигателя). Обеспечь свободный доступ к маслопроводу и патрубкам, предварительно очистив область вокруг турбины от грязи и масла, чтобы избежать попадания посторонних частиц в систему.
Маслопровод высокого давления крепится к корпусу турбины через резьбовое соединение. Используй торцевой ключ на 17 мм. Перед отвинчиванием подставь ёмкость для сбора масла. После демонтажа проверь медные шайбы на концах трубки – при повторной установке обязательно замени их на новые.
Обратный маслопровод крепится двумя болтами с шестигранной головкой. Ключ на 8 мм. Герметичность соединения обеспечивается прокладкой – её повторное использование не допускается. Очисти посадочные поверхности от старого герметика и отложи трубку в сторону, избегая залома или перекручивания.
Впускной патрубок соединён с корпусом компрессора хомутом с червячным зажимом. Ослабь хомут крестовой отвёрткой или головкой на 7 мм и аккуратно стяни патрубок, не повредив пластиковые направляющие.
Патрубок выхода сжатого воздуха удерживается на байонетном соединении или хомуте – в зависимости от года выпуска. При байонетном типе поверни соединение против часовой стрелки до характерного щелчка и извлеки патрубок. При хомуте – ослабь зажим, как и на впускной стороне.
Проверь патрубки на наличие трещин и масляных следов. Повреждённые элементы подлежат замене. После отсоединения всех линий убедись, что ничто не мешает дальнейшему демонтажу турбокомпрессора.
Демонтаж выхлопного коллектора с турбиной
Перед снятием коллектора отключить минусовую клемму аккумулятора. Доступ к узлу ограничен, поэтому потребуется снять воздушный фильтр, интеркулер и защитный экран турбины. Работы проводить на остывшем двигателе.
Открутить гайки крепления турбины к коллектору. Обычно используется ключ на 13 или 15, в зависимости от модификации двигателя. При наличии коррозии рекомендуется предварительно обработать соединения проникающей смазкой.
Отключить маслоподающий и маслосливной патрубки турбины. Закрыть отверстия, чтобы избежать попадания загрязнений. Снять теплозащитный экран, если он закрывает фланец коллектора.
Открутить крепёжные гайки коллектора к головке блока цилиндров. Используется торцовый ключ с удлинителем, доступ затруднён. Убедиться, что все гайки и болты сняты – на некоторых версиях двигателя используется по три шпильки на каждый канал.

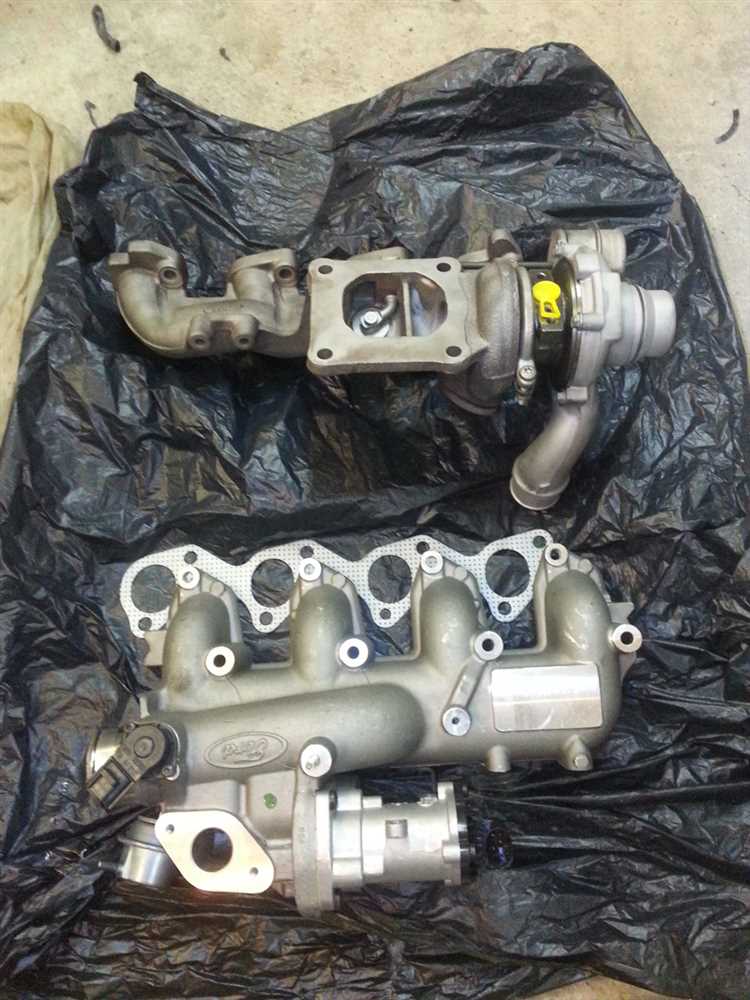

Снять коллектор вместе с турбиной. Узел снимается в сборе вверх, при необходимости – с небольшим наклоном в сторону салона. Проверить состояние прокладки между коллектором и ГБЦ, а также фланцевое соединение между турбиной и коллектором. Изношенные прокладки заменить.
Осмотреть резьбы шпилек и болтов. При повреждении – заменить. Очистить прилегающие поверхности от нагара и остатков прокладочного материала.
Проверка состояния прокладок и крепежных элементов
После демонтажа турбины на Ford Transit Connect важно тщательно осмотреть прокладки и крепежные элементы, чтобы избежать утечек и обеспечить надежную сборку при установке нового компонента.
Прокладки:
- Осмотрите прокладки на наличие трещин, разрывов или признаков перегрева. Если на прокладке заметны такие повреждения, ее нужно заменить.
- Проверьте, не оставались ли части старых прокладок на поверхности, особенно в области турбокомпрессора и выпускного колектора. Это может вызвать утечку газа.
- При установке новой прокладки используйте оригинальные или рекомендованные производителем материалы для предотвращения дальнейших проблем с герметичностью.
Крепежные элементы:
- Проверьте болты и гайки на предмет коррозии, повреждений резьбы и износа. Изношенные или поврежденные крепежные элементы нужно заменить.
- При затяжке крепежных элементов соблюдайте рекомендованный крутящий момент. Слишком слабая или слишком сильная затяжка может привести к повреждению турбины или корпуса.
- Используйте новые болты и гайки, если старые потеряли свою эффективность или были использованы несколько раз. Это снизит риск ослабления крепления в процессе эксплуатации.
Важно не забывать о проверке состояния всех компонентов в системе, чтобы избежать дополнительного вмешательства в будущем. Регулярный осмотр прокладок и крепежных элементов позволит продлить срок службы турбины и снизить вероятность возникновения утечек.
Очистка посадочного места перед установкой новой турбины

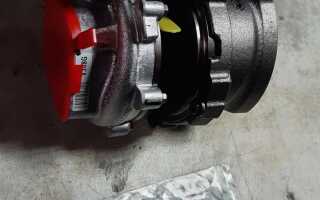

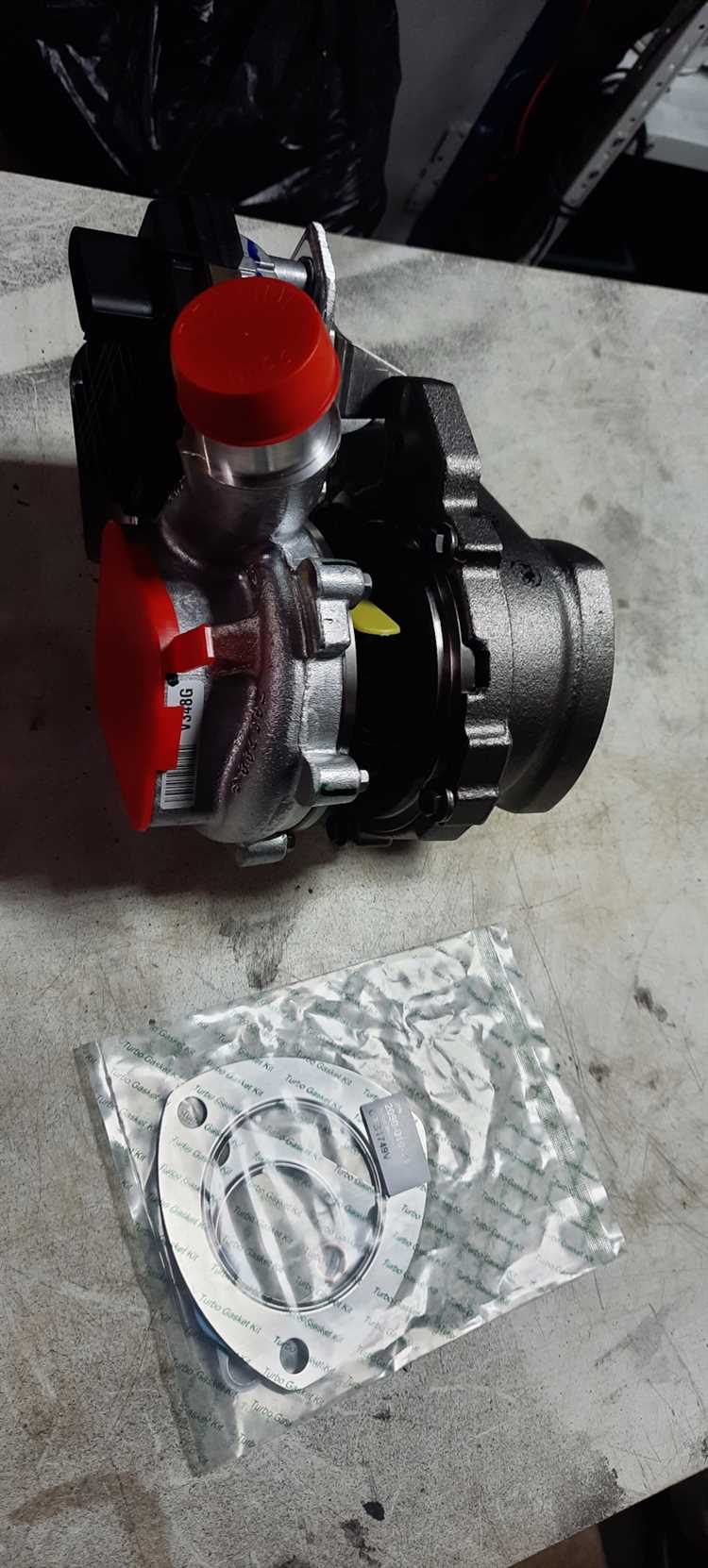

Перед установкой новой турбины необходимо тщательно очистить посадочное место, чтобы избежать повреждений компонентов и обеспечить герметичность соединений. Некачественная очистка может привести к утечкам масла, снижению эффективности работы турбины и даже повреждению нового устройства.
Процесс очистки посадочного места включает несколько ключевых шагов:
- Удаление старых уплотнителей и остатков герметика. Используйте скребок или пластиковый инструмент, чтобы аккуратно удалить старые уплотнители, герметик и загрязнения с поверхности. Важно избегать повреждения металла, чтобы не создать дополнительных точек для утечек.
- Очистка от загрязнений. Применяйте специализированные чистящие средства, которые эффективно удаляют остатки масла, пыли и других загрязнений. Хорошо подходят растворители на основе спирта или ацетона. Избегайте использования абразивных материалов, чтобы не поцарапать поверхность.
- Проверка поверхности. Осмотрите посадочное место на наличие трещин или других повреждений. Если они обнаружены, поверхность необходимо отшлифовать или в случае серьезных повреждений – заменить деталь. Повреждения могут привести к нарушению герметичности и утечкам.
- Промывка каналов для масла. Убедитесь, что каналы для подачи масла в турбину свободны от загрязнений. Промойте их чистым маслом или специальными жидкостями, чтобы исключить попадание грязи в систему смазки новой турбины.
После очистки посадочного места рекомендуется провести финальную проверку перед установкой новой турбины, чтобы убедиться в отсутствии посторонних объектов и гарантировать точность установки.
Проверка герметичности системы после сборки
После установки турбины на Ford Transit Connect необходимо убедиться в герметичности системы для предотвращения утечек воздуха и масла. Для этого выполните следующие шаги:
1. Проверка соединений на воздуховодах: Все соединения трубок и шлангов должны быть тщательно затянуты. Используйте моментный ключ для контроля крутящего момента на крепежах, чтобы избежать излишнего или недостаточного затягивания.
2. Применение дымогенератора: Один из самых эффективных методов для выявления утечек – использование дымогенератора. Запустите двигатель и подайте дым в систему. Обратите внимание на места соединений, шлангов и резиновых уплотнителей. В случае утечек дым будет выходить из системы.
3. Проверка с помощью высокоскоростного воздуха: Можно применить сжатый воздух с давлением около 0,5-1 бар для проверки герметичности соединений. При этом внимательно следите за возможными выходами воздуха вокруг трубок и шлангов.
4. Прокачка системы с маслом: После установки турбины и всех элементов системы стоит провести проверку с использованием масла. Это поможет выявить возможные утечки масла через соединения, что может быть не так очевидно при обычной проверке воздуха.
5. Использование датчиков давления: Для точной проверки герметичности системы используйте датчики давления, которые помогут выявить минимальные изменения давления в системе, свидетельствующие о возможных утечках.
6. Проверка системы под нагрузкой: Прогрейте двигатель до рабочей температуры, затем проведите тест на нагрузку, ускоряя машину на небольшие дистанции. Внимательно следите за показаниями датчиков давления и температуры, а также за визуальными признаками возможных утечек.
По завершении проверки все участки системы, где были выявлены утечки, необходимо устранить. Убедитесь в том, что все элементы системы правильно установлены и герметичны.
Вопрос-ответ:
Как снять турбину на Ford Transit Connect?
Для того чтобы снять турбину с автомобиля Ford Transit Connect, вам потребуется выполнить несколько шагов. Начните с отключения аккумулятора и снятия защитных панелей. Затем необходимо отсоединить воздушные и топливные шланги, а также вакуумные трубки, которые подключены к турбине. После этого отсоедините выхлопной коллектор от турбины и аккуратно снимите ее, не повредив другие компоненты. Для этого может понадобиться специальный инструмент, например, для откручивания крепежных болтов в труднодоступных местах.
Какие инструменты понадобятся для снятия турбины с Ford Transit Connect?
Для снятия турбины с Ford Transit Connect вам понадобятся стандартные инструменты, такие как гаечные ключи и трещотки. Однако для работы с труднодоступными крепежами может понадобиться набор удлинителей и головок разных размеров. Также полезным будет специальный инструмент для снятия выхлопных труб и защитных панелей, а для отсоединения шлангов – пассатижи. Убедитесь, что у вас есть возможность использовать домкрат или подъемник для подъема автомобиля, чтобы обеспечить доступ к нижним креплениям.
Сколько времени займет снятие турбины на Ford Transit Connect?
Время, необходимое для снятия турбины на Ford Transit Connect, зависит от уровня подготовки и наличия нужных инструментов. В среднем процесс может занять от 3 до 5 часов. Если вы обладаете опытом и всеми необходимыми инструментами, вы можете справиться быстрее. Однако если вам приходится сталкиваться с трудными для доступа болтами или поврежденными элементами, процесс может занять больше времени. Рекомендуется работать в хорошо освещенном месте и следить за тем, чтобы не повредить другие компоненты двигателя.
Что делать, если не удается открутить крепежи турбины на Ford Transit Connect?
Если крепежи турбины на Ford Transit Connect не поддаются откручиванию, попробуйте несколько методов. Во-первых, можно использовать проникающее масло, которое поможет ослабить ржавчину и коррозию. Нанесите его на крепежи и оставьте на несколько минут. Затем попробуйте открутить их с помощью трещотки и подходящей головки. Если болты все еще не поддаются, можно воспользоваться специальным инструментом для снятия закисших болтов, таким как экстракторы болтов. В случае сильного затруднения стоит обратиться к специалисту, чтобы избежать повреждения деталей.
