Модель Indesit WITL 1067 – узкая вертикальная стиральная машина с механической блокировкой барабана и электромеханическим таймером. Особенности конструкции включают доступ к большинству узлов через боковые панели, что упрощает частичный разбор. Однако добраться до бака и амортизаторов возможно только после снятия верхней крышки и боковин, так как корпус выполнен монолитно.
Перед началом разборки необходимо отключить машину от сети, перекрыть воду и снять наливной шланг. Для демонтажа верхней крышки нужно выкрутить два винта с задней стороны и сдвинуть панель назад. Управляющая панель крепится на пластиковых защелках, при демонтаже важно не повредить контакты шлейфа. Ручку выбора программ снимать не требуется – достаточно аккуратно вытащить плату управления из посадочного места.
Барабан фиксируется тремя шкивами и системой рычагов с пружинами. Демонтаж барабана возможен после отсоединения приводного ремня и снятия амортизаторов. Обратите внимание на расположение шкивов и положение пружин – при сборке эти элементы должны быть возвращены точно на свои места. Насос откачки расположен в нижней части корпуса, он соединён с баком гофрированным патрубком и фиксируется хомутами. Доступ к нему возможен через левую боковую панель.
Все винты крепления – стандартные под крестовую отвертку, но некоторые расположены в труднодоступных местах, потребуется удлинённая бита или угловая отвертка. Пластиковые элементы корпуса достаточно хрупкие, особенно защёлки крышки и панели управления – рекомендуется использовать пластиковую лопатку или медиатор для разъединения без повреждений.
Как снять верхнюю крышку и боковые панели корпуса
Отключите питание и перекройте подачу воды. Убедитесь, что машина полностью обесточена. Модель Indesit WITL 1067 требует точной последовательности действий при разборке.
Верхняя крышка фиксируется двумя винтами сзади. Используйте крестовую отвертку. После их удаления сдвиньте крышку назад на 2–3 см и поднимите вверх. При закисших направляющих слегка постучите по крышке резиновой киянкой.
Для демонтажа боковых панелей потребуется снять заднюю крышку. Открутите винты по периметру, аккуратно извлеките панель. Освободите фиксирующие скобы боковин снизу и сверху – они удерживают панели в посадочных пазах. Используйте плоскую отвертку, поддев аккуратно, чтобы не повредить металл.
Панели сдвигаются назад и снимаются при одновременном приподнимании нижней части. Перед этим отсоедините сливной шланг, если он крепится к кронштейну сбоку. Все действия выполняйте поочередно с каждой стороны.

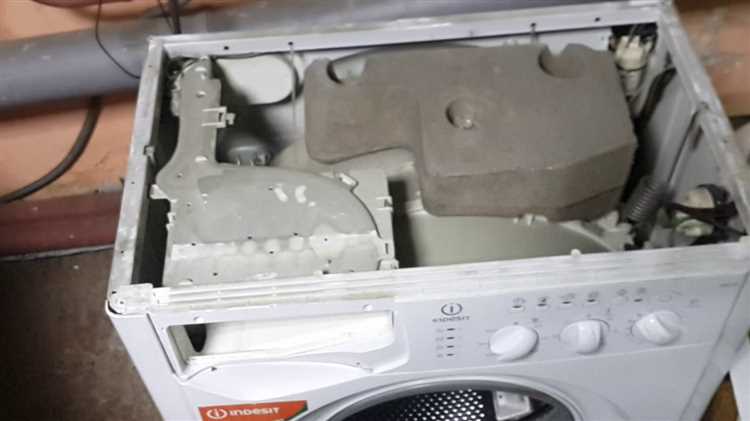

После снятия крышки и боковин открывается доступ к механическим и электрическим компонентам машины. Следите за целостностью изоляции проводки и не деформируйте края панелей – они понадобятся при обратной сборке.
Инструменты, необходимые для разборки Indesit WITL 1067
Для разборки стиральной машины Indesit WITL 1067 потребуется ограниченный, но точный набор инструментов. Использование неподходящих приспособлений может привести к повреждению пластиковых элементов корпуса или креплений.
Отвертка Torx T20 – основной инструмент для откручивания винтов, фиксирующих заднюю и боковые панели. Без нее доступ к внутренним компонентам невозможен.
Крестовая отвертка PH2 применяется для демонтажа верхней крышки, панели управления и фронтальных креплений бака. Желательно использовать отвертку с магнитным наконечником, чтобы избежать потери винтов.
Плоская отвертка с тонким лезвием необходима для аккуратного поддевания пластиковых защёлок и фиксаторов без их повреждения. Также удобна для снятия декоративных заглушек.
Круглогубцы требуются для отсоединения хомутов, удерживающих патрубки и шланги. Лучше использовать инструмент с тонкими губками для работы в ограниченном пространстве.
Удлинитель для бит с трещоткой позволит выкручивать крепеж из труднодоступных мест, например, с задней части бака или моторного блока.
Мультиметр пригодится для проверки целостности проводки, нагревательного элемента и других электрических компонентов во время или после разборки.
Маркер или изолента используются для пометки проводов и разъёмов, чтобы упростить обратную сборку без ошибок подключения.
Перед началом работ отключите машину от электросети и водоснабжения.
Доступ к баку и барабану: поэтапный процесс
Перед началом отключите стиральную машину Indesit WITL 1067 от электросети и перекройте подачу воды. Разберите корпус, чтобы получить прямой доступ к баку и барабану.
- Снимите верхнюю крышку. Для этого выкрутите два винта сзади и сдвиньте крышку назад.
- Отсоедините заднюю стенку. Удалите винты по периметру и аккуратно отсоедините панель.
- Снимите боковые панели. Сначала отключите крепления на верхнем крае, затем выкрутите винты внизу. Потяните панель на себя и вверх.
- Отсоедините приводной ремень с вала двигателя. Это обеспечит свободный доступ к задней части барабана.
- Отключите провода, идущие к ТЭНу, датчику температуры и двигателю. Перед этим сделайте фото или отметки, чтобы избежать ошибок при сборке.

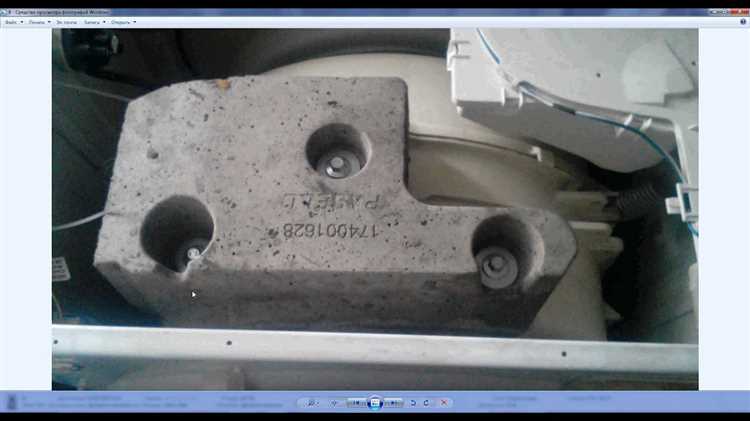

- Открутите болты крепления противовеса сверху и снимите его. Это снизит нагрузку при демонтаже бака.
- Отключите амортизаторы, извлеките штифты креплений и освободите бак от подвески.
- Осторожно поднимите бак вверх и вытащите через верхнюю часть корпуса.
Теперь можно производить обслуживание барабана, замену подшипников, уплотнителя или очистку внутренней части бака.
Как отключить и извлечь модуль управления

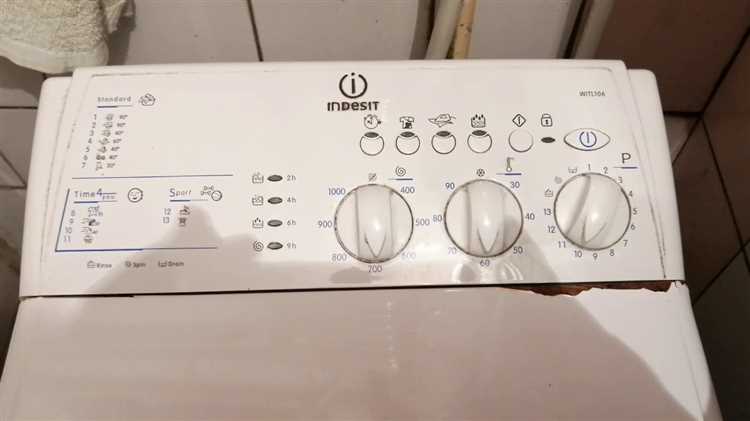

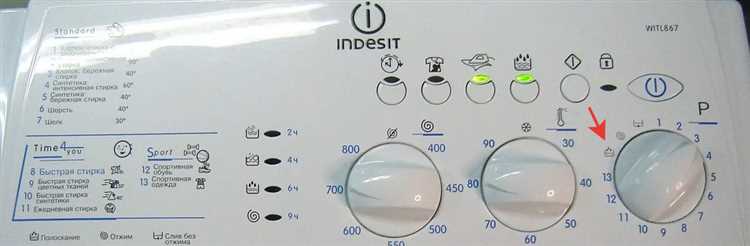

Отключите стиральную машину от электросети. Снимите верхнюю крышку, открутив два винта сзади и сдвинув панель назад. Модуль управления находится в передней части корпуса, за панелью управления.
Аккуратно отсоедините клеммы, ведущие к модулю. Используйте маркер или сделайте фото, чтобы не перепутать порядок подключения. Жгуты зафиксированы пластиковыми защёлками – освободите их, избегая резких движений.
Открутите саморезы, фиксирующие модуль к корпусу панели. Обычно их четыре: два по бокам и два сверху или снизу платы. Извлеките плату, потянув на себя с минимальным усилием. Если модуль не выходит, проверьте наличие скрытых фиксаторов или винтов.
При осмотре платы избегайте касания дорожек и элементов пальцами – используйте перчатки или держитесь за края. При необходимости замены используйте только оригинальный модуль с идентичной маркировкой, например, «INDESIT 215009478.01».
Удаление и проверка тэна и датчиков температуры
Для доступа к тэна на Indesit WITL 1067 необходимо снять заднюю стенку корпуса. Используйте крестовую отвёртку для выкручивания винтов. Тэн расположен в нижней части бака, между шкивом барабана и корпусом машины.
Перед снятием отключите клеммы питания и проводку датчика температуры. Ослабьте центральную гайку крепления тэна, но не снимайте её полностью. Слегка вдавите болт внутрь – это освободит прижимную планку. Аккуратно извлеките элемент, поддевая его по периметру.
Осмотрите поверхность тэна на наличие накипи и повреждений. Слой накипи более 2 мм значительно снижает эффективность нагрева. Проверьте сопротивление мультиметром – исправный элемент должен показывать от 25 до 30 Ом. Бесконечное или нулевое значение указывает на пробой или обрыв.
Датчик температуры встроен в основание тэна. Измерьте его сопротивление при комнатной температуре – в пределах 20–25 кОм. Для проверки термочувствительности нагрейте датчик феном: сопротивление должно снижаться. Если показания нестабильны или отсутствуют – замените.
Перед установкой нового тэна очистите посадочное место от накипи и остатков старой прокладки. Используйте оригинальные запчасти с маркировкой C00085194 или их аналоги, совместимые с моделью WITL 1067.
Разбор и осмотр помпы слива и шлангов
Для начала разборки помпы слива необходимо отключить стиральную машину от сети и отсоединить водопроводный шланг, чтобы избежать протечек воды. Помпа слива в модели Indesit WITL 1067 расположена в нижней части корпуса, за защитной панелью.
Снимите переднюю панель, открутив несколько винтов. Это даст доступ к помпе и сливному шлангу. Перед тем как снять помпу, осмотрите сливной шланг на наличие засоров и повреждений. Обычно проблемы возникают из-за попадания мусора или мелких предметов, например, монет или кнопок, которые могут блокировать нормальный поток воды. Если шланг сильно загрязнен, его стоит очистить или заменить.
Теперь откручиваем крепления помпы. После снятия помпы внимательно осмотрите ее на наличие следов износа или повреждений, таких как трещины на корпусе или изношенные крыльчатки. Визуальные дефекты могут указывать на необходимость замены помпы. Также проверьте электроподключение помпы – проводка должна быть целой, без следов перегрева.
Для дальнейшего осмотра важно проверить сам сливной шланг на наличие перегибов или зажатков, которые могут затруднять отвод воды. Если шланг имеет затруднения в изгибе, попробуйте разгладить его, чтобы избежать нарушений в сливе.
Если вода не сливается правильно, проверьте фильтр, который располагается перед помпой. Очистите его от грязи и мусора, так как это может быть причиной нарушенной работы слива.
После того как все элементы осмотрены и очищены, соберите помпу и шланги обратно. Убедитесь, что все соединения плотно закреплены, и выполните тестовый запуск машины. Внимательно следите за сливом воды и проверяйте, нет ли утечек.
Сборка стиральной машины после разборки: важные моменты
После разборки стиральной машины Indesit WITL 1067 важно соблюдать несколько ключевых моментов, чтобы обеспечить её правильную сборку и функционирование.
- Правильное расположение амортизаторов. Амортизаторы должны быть установлены на свои места в соответствии с направлением и углом наклона. Проверяйте их целостность перед установкой, чтобы избежать лишних вибраций при работе машины.
- Ремень привода барабана. Перед установкой убедитесь, что ремень натянут правильно, без перегибов и дефектов. Переход ремня через шкивы должен быть без помех.
- Крепление манжеты барабана. Манжету важно установить так, чтобы она плотно сидела, исключая возможность протечек. Обратите внимание на её расположение относительно дверцы, чтобы избежать разрывов и деформаций.
- Подключение системы слива. Шланги для слива должны быть правильно соединены, без перегибов. Не допускайте слишком высокого или низкого расположения шлангов, так как это может привести к нарушению работы насоса или слабому сливу воды.
- Проверка подсоединения проводов. Убедитесь, что все электрические соединения возвращены на свои места. Кабели должны быть надёжно закреплены и не иметь повреждений изоляции. Проверьте контакты на наличие коррозии.
- Калибровка датчиков и элементов управления. После сборки следует проверить работоспособность всех датчиков: уровня воды, температуры и оборотов. Неправильно откалиброванный датчик может вызвать сбои в работе машины.
- Тестирование герметичности корпуса. После завершения сборки обязательно проведите тест на утечку воды. Запустите машину на короткий цикл с минимальной нагрузкой, проверяя на наличие подтеков.
Тщательное внимание к этим деталям обеспечит корректную работу машины и продлит её срок службы. Сборку следует проводить в спокойной обстановке, избегая спешки. Каждый шаг должен быть проверен дважды перед запуском устройства в эксплуатацию.
Вопрос-ответ:
Как разобрать стиральную машину Indesit WITL 1067 для диагностики неисправности?
Для начала нужно отсоединить машину от электросети и водоснабжения. Затем аккуратно снять переднюю панель. Для этого потребуется отвертка, чтобы открутить все винты, которые удерживают панель. После снятия панели откроется доступ к основной части устройства, включая насос, шланги и электросхемы. Важно помнить, что при разборке стоит внимательно следить за расположением всех деталей, чтобы при сборке ничего не перепутать.
Какие основные проблемы могут возникнуть с Indesit WITL 1067 и как их решить?
Одной из наиболее распространенных проблем является неоткрывшийся люк после завершения цикла стирки. Это может быть связано с поломкой замка или проблемы с электросхемой. Чтобы устранить эту неисправность, необходимо проверить замок дверцы и, возможно, заменить его. Также могут возникнуть сбои в работе насоса, что приведет к плохому отведению воды. В таком случае стоит проверить и прочистить насос, а также осмотреть шланги на наличие засоров.
Как заменить ремень привода на стиральной машине Indesit WITL 1067?
Для замены ремня привода нужно снять заднюю крышку устройства, открутив винты. После этого ослабьте натяжение старого ремня, сдвинув его с шкивов барабана и мотора. Новый ремень устанавливается в том же порядке, следя за его правильным расположением на шкивах. После этого можно регулировать натяжение ремня, чтобы он не был слишком тугим или слишком свободным. Важно провести тестовый запуск машины, чтобы убедиться в корректной работе ремня.
Какие инструменты и материалы понадобятся для разборки стиральной машины Indesit WITL 1067?
Для разборки вам понадобятся стандартные инструменты: крестовая отвертка, гаечные ключи для работы с болтами и соединениями, плоскогубцы для снятия некоторых деталей. Возможно, потребуется также мультиметр для проверки работы электросхем и тестирования компонентов. Не забывайте о том, что перед разборкой нужно подготовить место для работы, чтобы все детали были под рукой и ничего не потерялось.
Как устранить утечку воды из стиральной машины Indesit WITL 1067?
Утечка воды может быть вызвана несколькими факторами. Прежде всего, нужно осмотреть шланги на наличие трещин или повреждений. Также стоит проверить сливной насос и фильтры, поскольку забившиеся или поврежденные детали могут стать причиной протечек. Если проблема заключается в дверце, стоит проверить уплотнитель и замок, так как поврежденный уплотнитель также может приводить к утечке воды. После устранения проблемы следует проверить машину на наличие других возможных утечек.
Как разобрать стиральную машину Indesit WITL 1067?
Чтобы разобрать стиральную машину Indesit WITL 1067, нужно начать с отключения устройства от сети и подачи воды. Затем снимите верхнюю панель, открутив соответствующие винты. После этого можно приступить к разбору боковых панелей и передней части машины, снимая элементы управления и другие детали. Не забудьте аккуратно обращаться с электрическими проводами и компонентами. Важно помнить, что разобрав стиральную машину, вы сможете очистить внутренние детали или заменить поврежденные части, такие как насос или ремень.
Какие основные проблемы могут возникнуть при разборке стиральной машины Indesit WITL 1067?
При разборке стиральной машины Indesit WITL 1067 могут возникнуть несколько типичных проблем. Во-первых, часто встречаются трудности при снятии панелей, особенно если винты слишком затянуты или скрыты под слоями грязи. Во-вторых, если не соблюдать осторожность при обращении с проводами и электрическими компонентами, есть риск повредить соединения, что может привести к сбоям в работе устройства. Также некоторые части могут быть сильно закреплены, и для их демонтажа потребуется специальный инструмент. В таких случаях важно не торопиться и внимательно следовать инструкциям, чтобы избежать повреждений.»
