Модель Nokia C7 00 оснащена цельным корпусом с минимальным количеством внешних креплений, что делает процесс разборки технически несложным, но требующим внимательности. Смартфон выпущен в 2010 году, базируется на платформе Symbian^3 и оборудован AMOLED-дисплеем диагональю 3.5 дюйма, прикрытым прочным стеклом Gorilla Glass первого поколения.
Перед началом разборки необходимо полностью отключить устройство и извлечь аккумулятор BL-5K емкостью 1200 мАч, а также удалить SIM-карту и карту памяти microSD. Крепежные элементы корпуса – это шесть винтов Torx T5, доступ к которым открывается после снятия задней крышки. Важно использовать магнитную отвертку, чтобы не потерять мелкие детали при демонтаже.
Основная плата надежно закреплена в корпусе и соединена с дисплейным модулем шлейфом. Отсоединение требует аккуратности – используйте пластиковую лопатку или медиатор, чтобы не повредить контактные площадки. Особое внимание следует уделить извлечению фронтальной камеры и динамика – они зафиксированы на клеевой основе и поддаются демонтажу только после прогрева феном до 60–70°C.
Разборка Nokia C7 00 подходит для замены экрана, тачскрина, батареи или очистки от загрязнений. Соблюдение последовательности действий и использование антистатического браслета снижает риск повреждения компонентов и гарантирует корректную последующую сборку устройства.
Подготовка необходимых инструментов для разборки Nokia C7 00
Перед началом разборки Nokia C7 00 необходимо подготовить конкретный набор инструментов, которые обеспечат безопасный и аккуратный демонтаж без повреждений компонентов корпуса и внутренних элементов.
- Т5 Torx – используется для откручивания основных винтов корпуса. Обязательно убедитесь в исправности шлица, чтобы избежать срыва головок.
- Пластиковая лопатка – подходит для отсоединения защёлок без риска повредить корпус или оставить царапины. Металлические инструменты использовать нельзя.
- Пинцет с антистатическим покрытием – необходим для работы с мелкими шлейфами и разъёмами. Обычный пинцет может повредить контакты или накапливать статическое электричество.
- Присоска – применяется для отделения экрана от рамки, особенно если дисплей фиксируется на герметике.
- Пластиковая карта или медиатор – помогает аккуратно разъединить корпусные части в труднодоступных местах, где лопатка может не подойти.
- Антистатический браслет – предотвращает повреждение микросхем от разрядов статического электричества. Использование обязательно при работе с открытой платой.
Все инструменты должны быть чистыми, без следов масла, пыли или износа. Рабочее место – освещённое, с твёрдой и устойчивой поверхностью. При наличии магнитного коврика можно упорядочить винты и компоненты по этапам демонтажа.
Извлечение SIM-карты, microSD и отключение питания
Перед началом разборки необходимо отключить питание устройства и извлечь карты. Несоблюдение этого этапа может привести к короткому замыканию или повреждению компонентов.
- Нажмите и удерживайте кнопку питания, расположенную на правом боку устройства, до появления меню выключения.
- Выберите пункт «Выключить» и дождитесь полной остановки всех процессов – экран должен полностью погаснуть.
- Переверните устройство тыльной стороной вверх и аккуратно снимите заднюю крышку, поддев её ногтем или пластиковым медиатором снизу.
- Извлеките аккумулятор, потянув за пластиковую ленту, расположенную под ним.
- Слот SIM-карты расположен слева от батарейного отсека. Осторожно сдвиньте фиксатор в сторону открытого замка и поднимите металлический зажим вверх.
- Выньте SIM-карту, стараясь не касаться контактов пальцами.
- Слот microSD находится чуть ниже слота SIM. Аккуратно нажмите на карту до характерного щелчка и отпустите – карта должна выскочить на несколько миллиметров.
- Извлеките microSD, избегая изгиба или перекоса.
После извлечения всех съёмных элементов убедитесь в отсутствии посторонних предметов внутри отсеков перед переходом к следующему этапу разборки.

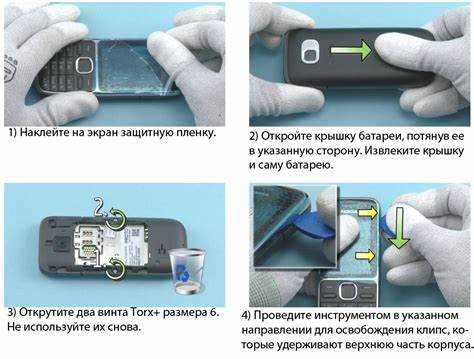

Снятие задней крышки и аккумулятора без повреждений
Начните с нижней части корпуса, где расположен порт micro-USB. Осторожно вставьте медиатор между крышкой и корпусом, затем проведите инструмент вдоль боковой кромки, постепенно ослабляя защёлки. Не тяните крышку вверх – работайте по периметру, чтобы равномерно освободить фиксаторы.
Когда все защёлки расцеплены, аккуратно снимите крышку, избегая перегибов и деформации пластика. Задняя крышка у Nokia C7-00 выполнена из тонкого поликарбоната с металлической вставкой, склонна к трещинам при резком усилии.
Аккумулятор извлекается вручную без инструмента. Используйте выемку в нижней части батареи. Подденьте элемент пальцем и медленно поднимайте, не сгибая. Не прикасайтесь к контактной группе – возможна утечка тока или повреждение контактных площадок.
Не допускайте попадания влаги или пыли внутрь устройства при снятой крышке. Работу проводите на чистой антистатической поверхности, избегая трения синтетических материалов. После демонтажа аккуратно отложите компоненты в отдельные антистатические пакеты.
Откручивание и правильное хранение винтов корпуса
Перед началом разборки Nokia C7-00 убедитесь, что устройство полностью выключено, SIM-карта и карта памяти извлечены. Для доступа к винтам снимите заднюю крышку и аккумулятор. На модели C7-00 используется 11 винтов: 2 винта под задней крышкой, 2 под аккумулятором, 4 по углам корпуса и 3 скрыты под заглушками.
Используйте отвертку Torx T5 с магнитным наконечником. При откручивании не оказывайте избыточное давление – винты легко сорвать. При первом усилии придерживайте корпус, чтобы избежать деформации пластиковых элементов.
Каждый винт возвращается на своё строго определённое место – они различаются по длине. Ошибки при обратной сборке могут привести к повреждению внутренних компонентов. Немедленно маркируйте винты по местоположению.
Для систематизации используйте следующую схему хранения:
| Местоположение | Количество винтов | Длина (примерно) | Способ хранения |
|---|---|---|---|
| Под аккумулятором | 2 | 4 мм | Отдельный отсек с пометкой «BAT» |
| Под заглушками (верх/низ) | 3 | 5 мм | Маленький пакет с надписью «Заглушки» |
| Углы корпуса | 4 | 3 мм | Пенал или контейнер с ячейками |
| Под крышкой SIM | 2 | 4 мм | Отсек «SIM-крышка» |
Идеальный способ хранения – пластиковый органайзер с подписями. Альтернатива – магнитный коврик с маркерными зонами. Не допускайте смешивания винтов между собой. При падении одного из них на пол используйте магнит или липкую ленту для безопасного подъема.
Храните все элементы на ровной, сухой поверхности вдали от источников вибрации и электростатических полей. Нарушение порядка хранения приведет к проблемам при сборке и может повредить шлейфы или крепления корпуса.
Разъединение пластиковых элементов корпуса
Сначала извлеките лоток SIM-карты и карту памяти, используя тонкий металлический инструмент. Это предотвратит повреждение разъёмов при последующем вскрытии.
С помощью пластикового медиатора аккуратно подденьте стык между задней крышкой и корпусом в нижней части устройства. Работайте по периметру, продвигаясь вверх вдоль боковин, не оказывая чрезмерного давления, чтобы не сломать фиксаторы.
На модели C7-00 крепление задней панели осуществляется посредством скрытых защёлок. Особое внимание уделите участкам возле разъема microUSB и клавиши блокировки – фиксаторы здесь наиболее хрупкие.
После отсоединения задней панели откройте внутренний пластиковый экран, скрывающий плату. Он зафиксирован отдельными клипсами, расположенными в районе батарейного отсека и верхнего торца. Используйте пластиковую лопатку, избегая касания внутренних компонентов.
Не используйте металлические предметы в зонах с видимыми контактными дорожками. Это исключает риск короткого замыкания.
Перед полным снятием пластиковых элементов убедитесь, что все винты выкручены, включая скрытый болт под наклейкой с серийным номером.
Отсоединение шлейфов и разборка материнской платы
Сначала аккуратно отсоедините шлейф дисплея. Он расположен в верхней части корпуса под металлической пластиной. Используйте пластиковую лопатку, чтобы поднять фиксатор и освободить шлейф. Избегайте давления на контакты – легко повредить дорожки на плате.
Далее отсоедините шлейф сенсорной панели и фронтальной камеры. Шлейф сенсора зафиксирован защёлкой, камера подключена через миниатюрный разъём. Для её отключения аккуратно подденьте коннектор пинцетом с антикоррозийным покрытием.
Открутите винты, удерживающие материнскую плату. Обычно их 6: по углам и в центре. Запоминайте порядок и расположение винтов – они могут отличаться по длине. После удаления винтов приподнимите плату с нижнего края, где размещён разъём зарядки, и аккуратно вытяните вверх, не сгибая плату.
Следите за задней стороной платы: модуль вибро, микрофон и антенны могут быть соединены короткими шлейфами. Не тяните плату силой. При наличии сопротивления проверьте, не остался ли неподключённый элемент.
Плату необходимо разместить на антистатическом коврике. Не прикасайтесь к контактам пальцами – используйте перчатки или пинцет. Повреждение конденсаторов и микросхем может сделать устройство непригодным для восстановления.
Осмотр и очистка внутренних компонентов смартфона
После снятия задней крышки, аккумулятора, SIM-карты и карты памяти внимательно осмотрите печатную плату на наличие следов коррозии, окислов и механических повреждений. Особое внимание уделите зоне вокруг разъёма micro-USB, аудиоразъёма и элементов питания. Любые потемнения, пятна или налёт указывают на возможное попадание влаги.
Используйте антистатическую кисточку с мягким ворсом для удаления пыли с поверхности платы и компонентов. Движения должны быть лёгкими, направленными от центра к краям. Избегайте давления на конденсаторы, микросхемы и разъёмы.
Для удаления жира и следов загрязнений используйте изопропиловый спирт (не ниже 90%) и безворсовую салфетку или ватную палочку. Обрабатывайте только участки с явными загрязнениями. Не допускайте переувлажнения – спирт должен испаряться в течение 10–15 секунд.
Осмотрите межплатный шлейф, разъёмы дисплея и камеры. Контакты не должны иметь следов окисления. При наличии налёта аккуратно очистите их ластиком с мелкозернистой текстурой, после чего обработайте спиртом.
Проверяйте состояние контактов антенны, вибромотора и динамика. При ослаблении или загрязнении контактов возможны проблемы со связью и звуком. В случае механических повреждений компоненты подлежат замене.
Не допускайте попадания чистящих жидкостей под экраны и закрытые элементы. Перед повторной сборкой убедитесь, что все детали сухие, чистые и правильно установлены.
Вопрос-ответ:
Как разобрать смартфон Nokia C7 00?
Для начала нужно отключить устройство и удалить SIM-карту и карту памяти. Затем используйте отвертку, чтобы открутить винты на корпусе смартфона. После этого аккуратно отделите заднюю крышку от основной части устройства. Используйте пластиковые инструменты, чтобы отсоединить экран и другие компоненты, если необходимо. Следите за крепежами и не применяйте слишком много силы, чтобы не повредить элементы. Важно помнить, что процесс может потребовать осторожности, так как части могут быть достаточно хрупкими.
