Модель Nokia N8 отличается цельным алюминиевым корпусом, что делает её разборку нетривиальной задачей. В отличие от большинства смартфонов, у N8 нет стандартной задней крышки – доступ к внутренним компонентам возможен только после демонтажа торцевых винтов и аккуратного извлечения экрана. Разборка требует специального инструмента: Torx T4, пластиковых лопаток и антистатического браслета.
Перед началом работ необходимо полностью выключить устройство и извлечь SIM-карту и карту памяти. Аккумулятор в данной модели несъёмный и расположен внутри корпуса, что требует аккуратного обращения при его демонтаже. При попытке открыть корпус грубой силой легко повредить внутренние шлейфы и крепления.
Устройство оснащено 12-мегапиксельной камерой с оптикой Carl Zeiss и системой оптической стабилизации, что требует особого внимания при снятии задней части корпуса – модуль камеры соединён с основной платой посредством деликатного шлейфа. Небрежное обращение может привести к поломке камеры или контактов, не подлежащих восстановлению без пайки.
Каждый этап разборки должен сопровождаться фиксацией положения винтов и элементов. Важно не перепутать винты разной длины, поскольку при сборке они могут повредить плату или корпус. Размещение компонентов в порядке снятия – эффективный способ избежать ошибок на этапе обратной сборки.
Необходимые инструменты для разборки Nokia N8
Для разборки Nokia N8 потребуется точная крестовая отвертка PH00. Она необходима для откручивания винтов, фиксирующих корпус и внутренние компоненты. Использование неподходящей отвертки приведет к повреждению шлицов винтов.
Пластиковая лопатка или медиатор обязательны для безопасного отделения корпуса без риска повредить защелки или поцарапать детали. Не используйте металлические предметы – они оставляют следы и могут замкнуть электронику.
Пинцет с прямыми и тонкими губками удобен для извлечения мелких компонентов, разъемов и шлейфов. Он позволяет работать в ограниченном пространстве без касания пальцами чувствительных элементов.
Присоска поможет снять экран без чрезмерного давления на стекло. Особенно актуально при повторной сборке, если дисплей приклеен к корпусу.
Антистатический браслет снижает риск повреждения микросхем электростатическим разрядом. Работа без него может привести к выходу из строя контроллеров и памяти.
Жесткая пластиковая карта пригодится для равномерного отделения задней крышки от основной части корпуса по периметру.
Перед началом работы также стоит подготовить сухую рабочую поверхность с хорошим освещением и органайзер для винтов – в устройстве используются крепежи разной длины, их смешение затруднит обратную сборку.

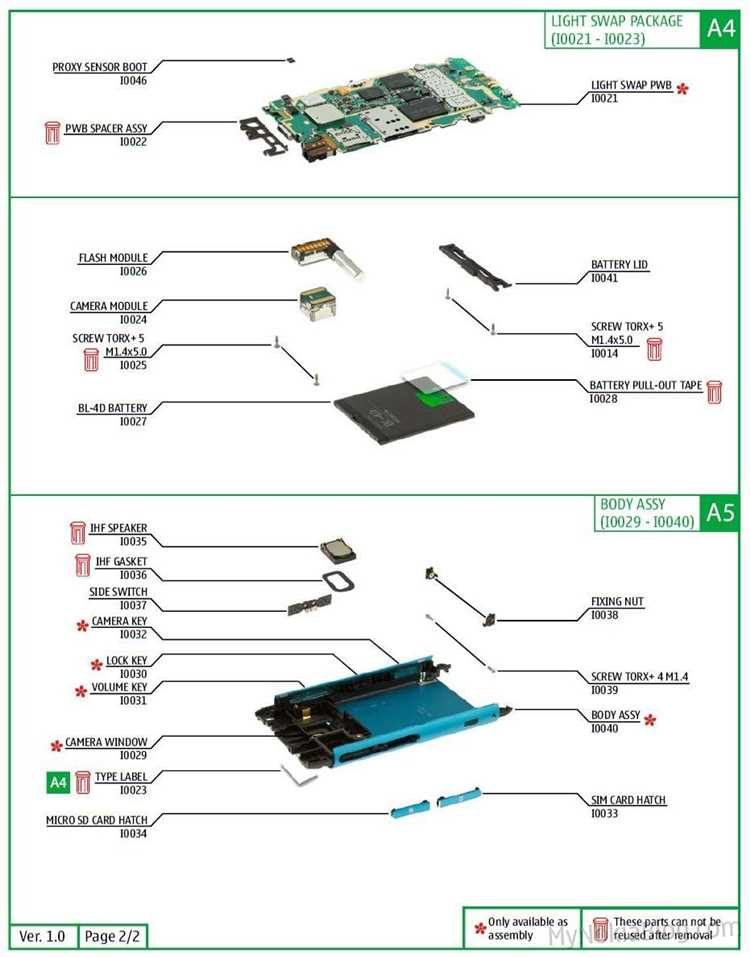

Снятие задней крышки и аккумулятора Nokia N8
Перед началом разборки отключите телефон и извлеките SIM-карту и карту памяти. Используйте отвертку Torx T4. Поверните два винта в нижней части корпуса против часовой стрелки до упора. Эти винты встроены в крышку и не извлекаются полностью – достаточно их ослабить.
Осторожно подденьте нижнюю часть задней крышки пластиковой лопаткой и сдвиньте ее вниз. Крышка сдвигается с усилием, так как зафиксирована защелками. Не применяйте металлические инструменты – можно повредить корпус или анодированное покрытие.
Аккумулятор Nokia N8 встроенный, он прикручен к корпусу и подключен через шлейф. Для его демонтажа потребуется отвертка Torx T5. Открутите два винта, фиксирующих металлическую прижимную пластину аккумулятора. Аккуратно отсоедините шлейф, используя пинцет. Подденьте батарею с левой стороны, двигаясь вдоль границы корпуса, и извлеките ее.
Важно: не повреждайте шлейф и коннектор на плате. Не допускайте перегиба аккумулятора.
Как выкрутить скрытые винты корпуса Nokia N8
Сначала извлеките слот SIM-карты и microSD – за ними находятся два скрытых винта Torx T4. Для доступа используйте тонкий пинцет или пластиковую лопатку. Открутите винты аккуратно, избегая сильного давления – они имеют короткую резьбу и легко срываются.
Далее снимите декоративные пластиковые крышки с верхнего и нижнего торцов корпуса. Под ними находятся ещё два винта того же типа. Верхняя крышка фиксируется на защёлках – подденьте её с угла, двигаясь к центру. Нижняя крепится плотнее – воспользуйтесь медиатором, вставляя его между металлической рамкой и заглушкой.
После извлечения всех четырёх винтов корпус можно разделить. Не применяйте силу – если он не поддаётся, проверьте, не остался ли винт в одном из отсеков. Все действия выполняйте на антистатическом коврике, инструмент держите строго перпендикулярно винтам, чтобы не повредить шлицы.
Отсоединение дисплея и сенсорного экрана Nokia N8
Перед отсоединением дисплея убедитесь, что аккумулятор изъят, а нижняя часть корпуса полностью разобрана. Используйте пластиковый медиатор, чтобы аккуратно поддеть и освободить защёлки экрана по периметру. Не применяйте металлические инструменты – велика вероятность повредить стекло или шлейфы.
Снимите верхнюю декоративную крышку, скрывающую крепёжные винты дисплейного модуля. Используйте отвертку Torx T4 для откручивания винтов, фиксирующих экран к корпусу. После этого осторожно поднимите дисплей, начиная с верхнего края.

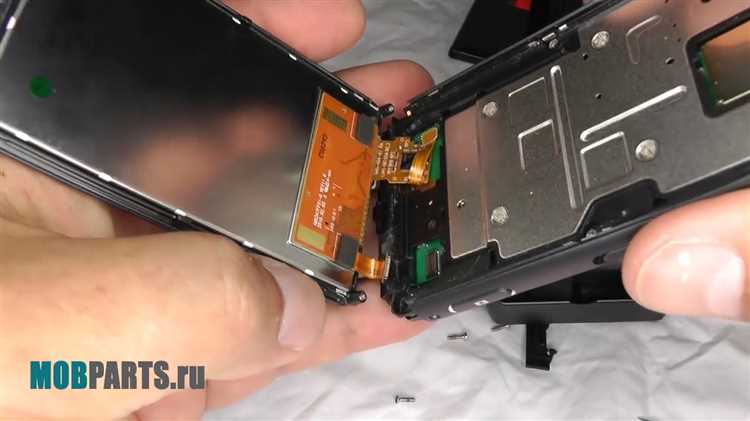

Под экраном расположен шлейф, соединённый с платой. С помощью пластикового пинцета откиньте фиксатор разъёма и аккуратно извлеките шлейф. Не тяните за кабель – только за коннектор.
Сенсорный слой (тачскрин) приклеен к стеклу и крепится к отдельному разъёму. Отсоедините второй шлейф, используя тот же метод: откидывание фиксатора и извлечение пинцетом. При необходимости подогрейте стекло феном до 50–60 °C, чтобы размягчить клей и облегчить демонтаж сенсора.
После отсоединения обоих шлейфов и демонтажа креплений дисплейный модуль можно полностью извлечь из корпуса. При дальнейшей замене убедитесь в совместимости нового модуля с оригинальной версией для Nokia N8.
Демонтаж материнской платы и модулей связи Nokia N8
Перед началом убедитесь, что аккумулятор отключён и все внешние элементы (карты памяти, SIM) извлечены. Телефон должен быть полностью разобран до стадии, когда снята задняя крышка и отсоединён дисплейный модуль.
- Отсоедините шлейфы от материнской платы. Используйте пластиковую лопатку, чтобы аккуратно отогнуть защёлки шлейфов камеры, дисплея, сенсорной панели и боковых кнопок.
- Открутите все винты, фиксирующие плату. В Nokia N8 используются винты Torx T4. Винты расположены по углам платы и в центре – проверьте тщательно, чтобы не повредить печатные дорожки при извлечении.
- Подденьте плату пластиковым инструментом с нижней части (у разъёма micro-USB). Осторожно приподнимайте плату, отслеживая наличие защёлок или дополнительных шлейфов снизу.
- Снимите материнскую плату, избегая перекосов. Сильно не тяните – на нижней части платы расположен коаксиальный кабель антенны, его нужно отсоединить до полного демонтажа.
После извлечения материнской платы приступайте к демонтажу модулей связи, расположенных на плате:
- Модуль GSM/WCDMA – металлический экран снимается поддеванием. Под ним расположен чип с припаянным контактом антенны. Демонтаж возможен только с применением фена и пинцета.
- GPS-модуль – находится в верхней части платы. Удерживается прижимной скобой и шлейфом. Сначала освободите шлейф, затем снимите модуль вертикальным движением.
Не касайтесь контактов пальцами. После демонтажа очистите плату от термопасты и загрязнений при помощи изопропилового спирта и мягкой кисти.

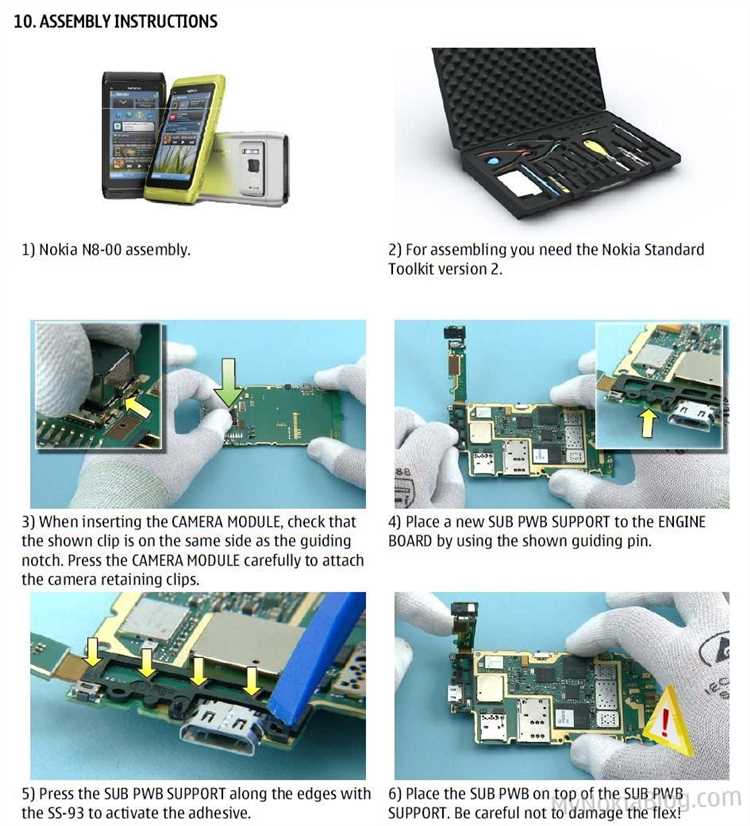

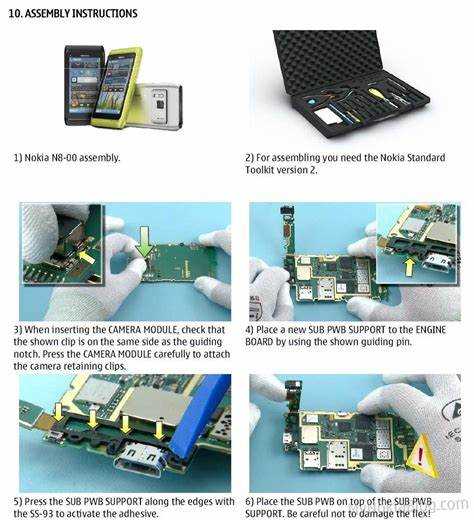

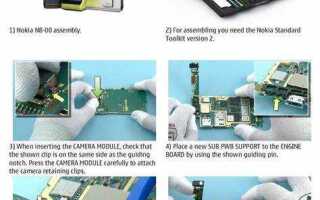

Сборка телефона Nokia N8 после разборки
Перед началом сборки убедитесь, что у вас есть все необходимые инструменты: отвертки, пинцет и антистатический ремешок. Также подготовьте рабочее место, чтобы избежать потери мелких деталей.
1. Начните с установки основной платы. Аккуратно вставьте её в корпус, убедившись, что все контакты и разъемы точно совпадают с отверстиями на корпусе. Плата должна сесть ровно, без усилий.
2. Подключите шлейфы и разъемы. На этом этапе важно внимательно следить за правильностью соединений. Шлейфы должны быть вставлены до конца, чтобы избежать сбоев в работе сенсора и других функций устройства.
3. Установите камеру. Прежде чем закрепить её в корпусе, убедитесь, что все контакты на камере и плате чистые. Установите камеру в специально отведённое место и аккуратно зафиксируйте её, чтобы не повредить объектив.
4. Закрепите батарею. Вставьте аккумулятор в отсек и подключите разъем, проверив, чтобы он был надежно закреплен. Убедитесь, что батарея не имеет повреждений и чистая от пыли или грязи.
5. Установите экран. Перед тем как прикрепить экран, тщательно удалите все следы от пыли с обеих сторон дисплея. Вставьте экран в корпус, равномерно прижимая его к краям, чтобы избежать попадания пыли в процессе сборки.
6. Присоедините заднюю крышку. Перед установкой крышки, проверьте герметичность соединений. Крышка должна быть зафиксирована в корпусе без зазоров и щелей, чтобы избежать попадания влаги и пыли внутрь устройства.
7. Закрутите винты. Пройдитесь по всем винтам и убедитесь, что они закручены равномерно и надежно. Это обеспечит правильную фиксацию всех внутренних компонентов и предотвратит возможные повреждения устройства при его эксплуатации.
8. Проверьте работоспособность устройства. Включите телефон и выполните проверку всех функций: экран, камера, кнопки и сенсоры. Если устройство не включается, проверьте соединения и перезагрузите телефон.
Вопрос-ответ:
Как правильно разобрать Nokia N8, чтобы не повредить детали?
Для того чтобы разобрать Nokia N8 аккуратно и без повреждений, начните с отсоединения аккумулятора. После этого используйте пластиковые инструменты, чтобы снять заднюю крышку. Не применяйте излишнюю силу при извлечении деталей, так как компоненты могут быть хрупкими. Обратите внимание на расположение винтов, чтобы не перепутать их при сборке. Каждый шаг разборки следует выполнять медленно, аккуратно поддевая части телефона, избегая металлических инструментов, которые могут повредить корпус.
Какие инструменты понадобятся для разборки Nokia N8?
Для разборки Nokia N8 вам понадобятся: отвертки с мелким наконечником (обычно крестовая и плоская), пластиковые карты или инструменты для вскрытия (чтобы не поцарапать корпус), пинцет для аккуратного извлечения мелких компонентов, а также возможно присоска для снятия экрана. Важно использовать только те инструменты, которые специально предназначены для разборки смартфонов, чтобы избежать повреждения устройства.
Как удалить экран Nokia N8 без повреждений?
Для удаления экрана Nokia N8 нужно действовать осторожно. Сначала аккуратно подденьте экран с помощью пластикового инструмента или присоски, чтобы создать небольшой зазор между экраном и корпусом. Затем плавно двигайте инструмент вдоль края, чтобы освободить экран от остальной части телефона. Если экран не снимается сразу, проверьте, не остались ли скрытые винты или защелки. Действуйте медленно, чтобы избежать трещин или поломок.
Как очистить Nokia N8 после разборки?
После разборки телефона важно очищать его компоненты с осторожностью. Используйте мягкую ткань или микрофибру, чтобы аккуратно протереть детали от пыли и грязи. Для очищения внутренностей от мелких загрязнений лучше использовать сжатый воздух. При этом избегайте попадания влаги в компоненты, особенно в разъемы. Если на плате осталась термопаста, аккуратно удалите её с помощью изопропилового спирта и ватного тампона.
Какие ошибки могут возникнуть при разборке Nokia N8 и как их избежать?
Одной из главных ошибок является использование неправильных инструментов, что может привести к повреждению корпуса или внутренних компонентов. Чтобы избежать этой проблемы, всегда используйте специализированные инструменты. Также важно не спешить и не прилагать чрезмерную силу при разборке — это может повредить клей, который удерживает части устройства, или привести к поломке мелких деталей. Чтобы избежать перепутывания винтов, рекомендуется хранить их в отдельности, пометив место, откуда каждый был снят.
Как разобрать телефон Nokia N8 шаг за шагом?
Для того чтобы разобрать Nokia N8, нужно выполнить несколько простых шагов. Начните с выключения телефона и удаления SIM-карты и карты памяти. Затем с помощью отвертки открутите винты на задней крышке устройства. После этого аккуратно снимите крышку и извлеките аккумулятор. Далее можно приступать к разборке остальных частей, таких как материнская плата, камера и экран, но для этого потребуется более детальное разоблачение компонентов. Работать с устройством нужно осторожно, чтобы не повредить внутренние части телефона. Также не забудьте использовать пластиковые инструменты для отделения деталей, чтобы не повредить корпус. На каждом этапе важно фиксировать порядок снятия деталей, чтобы при сборке все элементы встали на свои места.
