Модели утюгов Saturn часто оснащаются винтами с нестандартными головками, скрытыми защёлками и элементами, чувствительными к перегреву. Прежде чем приступить к разборке, убедитесь, что утюг полностью остыл и отключён от сети не менее 30 минут.
На большинстве моделей Saturn винты находятся под декоративными крышками, в задней части корпуса и под кнопкой подачи пара. Для доступа к ним потребуется тонкая крестовая отвертка и пинцет. Важно начинать разборку с задней части корпуса, чтобы не повредить парогенератор или термостат.
Не прилагайте чрезмерных усилий при снятии пластиковых панелей – они крепятся на внутренних защёлках, расположенных по периметру корпуса. Используйте пластиковую карточку или медиатор, чтобы аккуратно их отжать. При попытке вскрытия металлическими инструментами возможно повреждение корпуса и утрата герметичности.
Перед разборкой рекомендуется сфотографировать каждую стадию, чтобы при сборке не перепутать порядок соединений и расположение термодатчиков. Обратите внимание на расположение проводов термостата, термопредохранителя и нагревательного элемента – эти части не взаимозаменяемы между моделями.
Подготовка инструментов и мер безопасности перед разборкой утюга Saturn
Перед началом разборки утюга Saturn убедитесь, что устройство полностью отключено от сети. Не приступайте к работе ранее чем через 30 минут после отключения, чтобы нагревательные элементы полностью остыли.

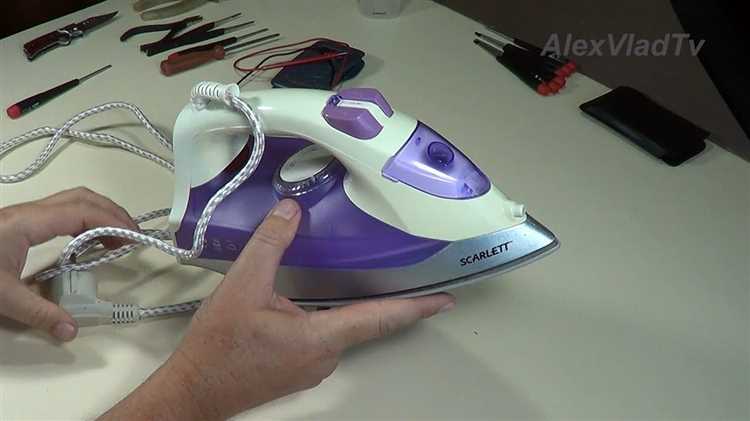

Инструменты: потребуется крестовая отвертка среднего размера, тонкая плоская отвертка для поддевания пластиковых фиксаторов, пинцет для удаления мелких деталей и пыльных фрагментов, а также фен для прогрева клеевых соединений, если таковые имеются.
Перчатки из диэлектрического материала желательно использовать при первых этапах, особенно если внутри остался остаточный заряд. Под рукой должен быть мультиметр для проверки отсутствия напряжения на контактах питания и нагревательного элемента.
Рабочее место должно быть сухим, хорошо освещённым, с антисбойным ковриком или тканью, предотвращающей скольжение деталей. Исключите наличие рядом открытого огня, жидкостей и металлических предметов, не задействованных в разборке.
Контейнеры для хранения мелких деталей (винтов, шайб) облегчат сборку. Для фиксации этапов разборки желательно использовать фото или видео – особенно если отсутствует схема устройства конкретной модели.
Снятие задней крышки и определение креплений корпуса
Переверните утюг Saturn подошвой вверх и внимательно осмотрите поверхность задней крышки. Как правило, она фиксируется винтами под крестовую отвертку. Основные точки крепления находятся под наклейками, резиновыми ножками или декоративными заглушками. Осторожно подденьте их плоской отверткой или пинцетом, чтобы не повредить пластик.
После удаления накладок откройте доступ ко всем винтам. Обычно их количество варьируется от четырёх до шести. Откручивайте винты поочерёдно, фиксируя их положение, чтобы при сборке не перепутать. Не применяйте чрезмерную силу – при сопротивлении проверьте, не пропущен ли скрытый крепёж.
Некоторые модели имеют дополнительные защёлки вдоль швов корпуса. Для их высвобождения аккуратно вставьте пластиковую карту или медиатор в стык и равномерно продвигайтесь по периметру. Избегайте металлических инструментов – они могут повредить корпус.
После снятия крышки оцените состояние креплений: трещины, следы перегрева или смещённые направляющие указывают на возможные проблемы при сборке. Зафиксируйте расположение всех элементов на фото – это поможет при обратной сборке.
Извлечение внутренних элементов: термостат, нагревательный элемент и плата управления
После снятия внешней крышки и подошвы утюга Saturn открывается доступ к внутренним компонентам. Работы выполняются только после полного отключения устройства от сети и остывания корпуса.
- Открутите крепёжные винты, фиксирующие металлическую пластину, удерживающую термостат. Обычно они находятся рядом с регулятором температуры.
- Аккуратно отсоедините термостат от корпуса. Не тяните за проводку – используйте пинцет или узкие плоскогубцы для снятия клемм. Обратите внимание на расположение контактов – сделайте фото перед демонтажем.
- Для извлечения нагревательного элемента открутите фиксирующие болты, соединяющие его с алюминиевой подошвой. Элемент обычно спаян с проводами – при необходимости используйте паяльник для отсоединения.
- Проверьте наличие термопасты между элементом и подошвой. Если она есть, при обратной сборке потребуется её обновление для сохранения теплопередачи.
- Плата управления, как правило, закреплена на верхней части корпуса рядом с индикаторами. Отсоедините провода, идущие от термостата и сетевого шнура, после чего извлеките плату, открутив винты крепления.
Изъятые компоненты проверяются мультиметром: у термостата – целостность контактов при разных положениях ручки, у нагревателя – сопротивление (обычно 20–40 Ом), у платы – наличие повреждённых дорожек и перегоревших элементов.
Очистка от накипи и загрязнений внутри корпуса утюга
Перед началом работы отключите утюг от сети и дайте ему полностью остыть. Снимите заднюю крышку корпуса, открутив винты крестовой отвёрткой. Утюги Saturn чаще всего фиксируются винтами под декоративными заглушками – их аккуратно поддевают пластиковым шпателем.
После открытия корпуса отсоедините резервуар для воды и доберитесь до парогенератора и металлической подошвы. Накипь с нагревательного элемента удаляется раствором лимонной кислоты (1 ст. ложка на 200 мл воды). Нанесите раствор на участок с отложениями, оставьте на 10 минут, затем удалите остатки мягкой щёткой.
Если в системе осталась застарелая накипь, используйте ватную палочку, смоченную уксусом 9%. При наличии плотного известкового налёта с поверхностей из латуни или алюминия допустимо применение зубочистки или деревянной шпажки – металл не повредится, но отложения эффективно соскребаются.
Электроконтакты и проводку не обрабатывайте жидкостями. При наличии загрязнений протирайте их сухой микрофиброй. Отсек для пара (если модель оснащена съёмной капсулой) промывается под струёй воды с последующей сушкой.
Перед сборкой проверьте герметичность прокладок и отсутствие следов влаги. После сборки и подключения к сети выполните пробное включение без воды для проверки работоспособности.
Проверка электрических соединений и целостности проводки
После снятия верхней крышки утюга Saturn первым делом осмотрите колодку, куда подключен сетевой шнур. На ней не должно быть следов оплавления, нагара или окисления. При наличии повреждений шнур подлежит замене. Используйте мультиметр в режиме прозвонки, чтобы убедиться в целостности каждой жилы кабеля. При отсутствии сигнала на одном из контактов – кабель неисправен.
Проверьте клеммы, соединяющие термостат с нагревательным элементом. Разожмите клеммы и осмотрите места контакта – они должны быть чистыми и плотно прилегать. При необходимости зачистите их мелкой наждачной бумагой и установите обратно, обеспечив надежное соединение.
Провода внутри корпуса не должны иметь трещин, перегибов и следов перегрева. Особое внимание уделите местам сгиба возле подвижных элементов и в районе входа шнура в корпус. Если изоляция повреждена, провод нужно заменить, исключая вариант временной изоляции лентой.
Проверьте целостность термопредохранителя, установленного на корпусе нагревателя. Он должен прозваниваться как замкнутая цепь. При обрыве утюг не будет включаться. Если элемент не подлежит ремонту – необходима замена на аналогичный с тем же номиналом.
Не забудьте осмотреть пайку и дорожки на плате, если утюг оснащён электронной регулировкой температуры. Трещины, обугленные участки и потемнение лужения – признаки перегрева и возможной неисправности.
Замена повреждённых деталей: шнур питания, термопредохранитель, кнопки
В случае повреждения шнура питания, термопредохранителя или кнопок утюга Saturn, необходимо их заменить для нормальной работы устройства. Рассмотрим каждый элемент по порядку.
Шнур питания
Повреждение шнура питания чаще всего проявляется в виде обрывов или износа изоляции, что может привести к короткому замыканию. Для замены шнура выполните следующие шаги:
- Отключите утюг от сети и дождитесь его полного остывания.
- Используя отвертку, открутите корпус утюга, чтобы добраться до места подключения шнура.
- Отсоедините старый шнур от утюга, сняв защитную крышку и открутив крепления.
- Подсоедините новый шнур питания, соблюдая полярность подключения.
- Проверьте качество соединений и закрепите корпус утюга.
- Протестируйте утюг, включив его в сеть.
Термопредохранитель
Термопредохранитель защищает утюг от перегрева и предотвращает повреждение внутренних компонентов. Если утюг не включается, возможно, сработал термопредохранитель. Замена производится следующим образом:
- После остывания устройства отсоедините его от сети.
- Открутите корпус и найдите термопредохранитель, который обычно расположен рядом с термостатом.
- Снимите старый предохранитель и замените его на новый, соответствующий параметрам оригинала.
- Убедитесь в надежности соединений и соберите корпус обратно.
- Проверьте работу устройства, включив утюг.
Кнопки управления
Если кнопки управления утюга Saturn не реагируют или ломаются, можно заменить их. Важно использовать только оригинальные компоненты. Для замены выполните следующие действия:
- Отключите утюг от сети и убедитесь, что устройство полностью охладилось.
- Снимите корпус, открутив все крепежи.
- Извлеките поврежденную кнопку, аккуратно отсоединив её от механизма.
- Установите новую кнопку, убедившись в её правильном размещении и фиксации.
- Подключите все элементы в исходном положении и соберите корпус утюга.
- Протестируйте утюг, чтобы проверить работоспособность кнопок.
После замены поврежденных деталей всегда убедитесь в их правильной установке, чтобы избежать дополнительных поломок устройства.
Сборка утюга Saturn в обратной последовательности и проверка работоспособности
После завершения разборки утюга Saturn необходимо правильно собрать устройство, начиная с элементов, которые были удалены первыми. Соблюдение последовательности сборки важно для предотвращения ошибок и повреждений. Следуйте этим шагам:
1. Установка термодатчика и корпуса нагревателя: Начните с установки термодатчика в соответствующее место в нижней части корпуса. Убедитесь, что все контакты термодатчика плотно закреплены. Затем верните нагреватель в его гнездо, аккуратно соединяя его с датчиком.
2. Закрепление провода: Проверьте, чтобы провод не был перекручен или натянут. Вставьте его в предусмотренное место в корпусе и закрепите с помощью специальных креплений.
3. Установка и подключение парового механизма: Соедините парогенератор с основной частью утюга, убедившись в плотности соединения. Обратите внимание на наличие уплотнительных колец, чтобы предотвратить утечку пара.
4. Закрытие корпуса и фиксация: Закройте корпус утюга, аккуратно защелкнув его части. Убедитесь, что все защелки и винты на месте, чтобы предотвратить случайное открытие в процессе работы устройства.
5. Подключение шнура: Завершите сборку, подключив шнур питания и закрепив его в соответствующем месте. Проверьте, чтобы шнур был правильно зафиксирован и не перегибался.
Проверка работоспособности: После сборки утюга Saturn, подключите его к электросети. Включите устройство и установите температурный режим. Проверьте, работает ли нагреватель, подает ли утюг пар и есть ли стабилизация температуры. В случае выявления неисправностей, проверьте каждый элемент на предмет правильности сборки и подсоединений.
Дополнительная рекомендация: Перед первым использованием проверьте утюг на небольшом участке ткани, чтобы убедиться, что он нагревается равномерно и безопасно для ткани. При отсутствии признаков перегрева или других аномалий, утюг готов к полноценному использованию.
Вопрос-ответ:
Как разобрать утюг Saturn для очистки от накипи?
Для начала нужно отключить утюг от сети и дождаться его полного остывания. Затем аккуратно открутите винты, которые фиксируют корпус устройства. После этого снимите верхнюю крышку, открывая доступ к внутренним деталям. Для удаления накипи используйте смесь воды и уксуса или специальное средство для очистки утюгов. Обработайте внутренние элементы, особенно те, которые находятся в области парогенератора, и соберите утюг обратно, соблюдая порядок снятия деталей.
Можно ли разобрать утюг Saturn самостоятельно, не нарушив гарантии?
Часто производители не рекомендуют разбирать бытовую технику самостоятельно, так как это может привести к утрате гарантии. Важно перед разборкой проверить условия гарантии на вашем утюге. Если утюг перестал работать по какой-то причине, лучше обратиться в сервисный центр для диагностики и ремонта, чтобы сохранить гарантийные обязательства.
Какие детали утюга Saturn можно разобрать для профилактики?
Для профилактики можно разобрать только те элементы, которые легко доступны и не требуют профессиональных навыков для снятия. Это, например, сменные фильтры или парогенератор, если они загрязнились. Не рекомендуется разбирать более сложные механизмы, такие как терморегулятор или электрическая плата, без должного опыта.
Что делать, если утюг Saturn перестал подавать пар после разбора?
Если утюг перестал подавать пар после разборки, это может свидетельствовать о засорении канала для пара или неправильной сборке устройства. Проверьте, не остались ли внутри посторонние предметы, и убедитесь, что все детали правильно установлены. Также проверьте резервуар для воды и его соединения с парогенератором. При необходимости проведите очистку от накипи или загрязнений в каналах подачи пара.
Как правильно собрать утюг Saturn после разборки?
После того как все внутренние детали очищены и проверены, приступайте к сборке утюга. В первую очередь установите все элементы в обратном порядке, начиная с корпуса. Убедитесь, что винты надежно закреплены и детали не болтаются. Проверьте, правильно ли подключены все электрические соединения и нет ли зазоров между корпусом и деталями. После сборки подключите утюг к сети и протестируйте его работу, проверив, что пар подается нормально.
