Как вставить hex в код arduino

Для загрузки программы в микроконтроллер Arduino часто используется формат hex, который представляет собой машинный код, готовый для выполнения. Этот формат часто генерируется компилятором при сборке проекта в среде Arduino IDE. Вставить hex-файл непосредственно в код Arduino можно несколькими способами, в зависимости от целей и особенностей проекта.

Одним из наиболее популярных методов является использование встроенной функции avrdude, которая позволяет загружать hex-файлы напрямую в микроконтроллер через командную строку. В этом случае не нужно использовать среду Arduino IDE для загрузки, а достаточно указать путь к hex-файлу и выбрать нужный порт. Для этого потребуется знать точные настройки вашего устройства, включая тип микроконтроллера и его адрес.

Еще один способ – это использование библиотеки SPIFFS (Serial Peripheral Interface Flash File System), которая позволяет хранить и загружать файлы непосредственно с флеш-памяти устройства. В таком случае можно сохранить hex-файл в память Arduino и затем запускать его через код. Однако этот метод требует определенной настройки памяти, так как для хранения большого объема данных может потребоваться дополнительная оптимизация.

Для работы с hex-файлами также можно использовать специализированные инструменты, такие как avrdude и PlatformIO, которые предлагают более гибкие возможности по взаимодействию с микроконтроллером. Важно учитывать, что при использовании hex-файлов необходимо следить за размером программы, так как превышение доступной памяти микроконтроллера может привести к ошибкам при загрузке или даже повреждению устройства.

Как получить файл.hex для Arduino

Для получения файла .hex для Arduino необходимо использовать среду разработки Arduino IDE. Этот файл представляет собой бинарное представление программы, которое загружается на микроконтроллер через программатор или USB-соединение.

1. Откройте проект в Arduino IDE. Напишите или откройте уже существующий скетч, который вы хотите загрузить на плату Arduino.

2. В меню выберите «Скетч» -> «Компилировать». Arduino IDE скомпилирует код и подготовит его для загрузки. После успешной компиляции, .hex файл будет автоматически создан, но его местоположение не всегда очевидно.

3. Чтобы найти файл .hex, откройте папку с временными файлами Arduino. На Windows это обычно C:\Users\<ваше_имя>\AppData\Local\Temp\arduino_build_<номер>. На Mac и Linux путь может отличаться, но также находится в папке временных файлов.

5. Для использования с внешними программами или загрузчиками, например, avrdude, просто копируйте путь к файлу и используйте его для загрузки на плату Arduino.

Таким образом, процесс получения файла .hex требует лишь компиляции скетча и доступа к временным файлам, что делает его простым и доступным даже для начинающих пользователей Arduino.

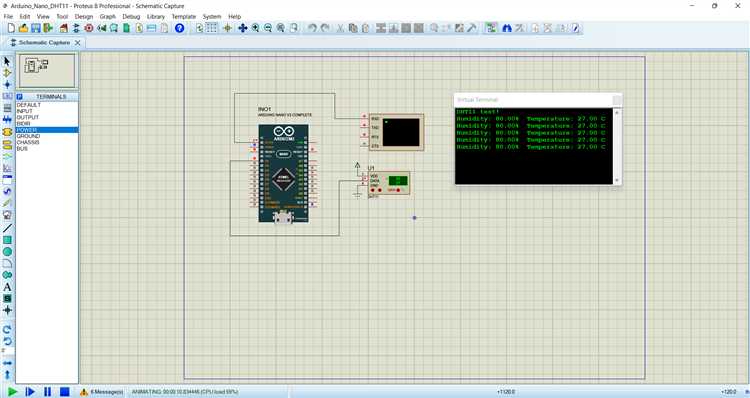

Методы загрузки hex-файла в Arduino через IDE

1. Использование командной строки Arduino IDE

Для загрузки hex-файла с помощью командной строки Arduino IDE, используйте инструмент `avrdude`. Он позволяет напрямую передать hex-файл на устройство. Чтобы сделать это, откройте терминал и выполните команду, указывая путь к вашему hex-файлу и порту, к которому подключена плата. Пример команды для загрузки на Arduino Uno:

avrdude -C"C:\Program Files (x86)\Arduino\hardware\tools\avr\etc\avrdude.conf" -v -p m328p -c arduino -P COM3 -b 115200 -D -U flash:w:путь_к_файлу.hex:i

В этой команде замените «путь_к_файлу.hex» на актуальный путь к вашему hex-файлу, а «COM3» на соответствующий порт. Этот метод позволяет избежать использования интерфейса IDE, если требуется загрузить заранее скомпилированный код.

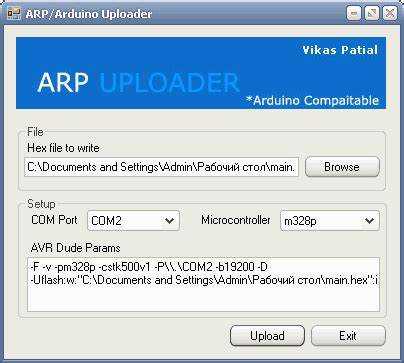

2. Использование инструмента Xloader

Xloader – это отдельная утилита для загрузки hex-файлов на платы Arduino, которая поддерживает платформы Windows. Она предоставляет простой графический интерфейс, где нужно выбрать файл, порт и модель платы. После этого достаточно нажать кнопку «Upload», и файл будет загружен на устройство. Этот метод полезен, если вы хотите избежать настройки командной строки и использовать готовое решение с минимальными усилиями.

3. Использование плат с USB Bootloader

Некоторые платы Arduino, такие как Arduino Leonardo, Micro или Due, имеют встроенный USB Bootloader, который позволяет загружать hex-файлы напрямую через USB-порт. Для этого подключите плату и используйте IDE для выбора нужного порта и модели платы. В отличие от классических Arduino Uno, где загрузка выполняется через внешний загрузчик, эти платы поддерживают прямое копирование hex-файлов в память.

4. Использование плат с внешними загрузчиками (например, USBasp)

Для некоторых моделей Arduino, таких как Uno или Mega, можно использовать программатор USBasp для прямой загрузки hex-файла. В этом случае подключите программатор к плате и используйте команду `avrdude` для загрузки. Это особенно полезно, если на плате уже нет загрузчика, или если вы хотите обойти стандартную процедуру загрузки через IDE.

Каждый из этих методов имеет свои преимущества в зависимости от того, какой тип платы используется и какие требования к процессу загрузки. Важно правильно выбрать метод, чтобы избежать ошибок и ускорить процесс разработки.

Использование avrdude для прошивки .hex на Arduino

Для прошивки микроконтроллеров Arduino с использованием файла .hex можно воспользоваться инструментом avrdude. Этот утилита работает через командную строку и позволяет загружать прошивки непосредственно в память устройства. Основное преимущество avrdude заключается в гибкости и возможности работы с различными типами программаторов, такими как USBasp, USBtinyISP или встроенный загрузчик Arduino.

Чтобы использовать avrdude для прошивки .hex файла, выполните следующие шаги:

1. Установка avrdude

На платформе Windows avrdude можно установить вместе с программой WinAVR. Для Linux и macOS утилита обычно доступна в репозиториях пакетов. На Linux достаточно выполнить команду:

sudo apt-get install avrdude

2. Подключение устройства

Подключите Arduino к компьютеру с помощью USB-кабеля. Если используется внешний программатор, подключите его к микроконтроллеру через ISP-разъем.

3. Определение порта и программатора

В зависимости от типа вашего устройства и операционной системы, определите порт, к которому подключено Arduino. В Windows это может быть COM-порт (например, COM3), а в Linux – /dev/ttyUSB0 или /dev/ttyACM0.

Для программирования с использованием внешнего программатора укажите соответствующий параметр. Например, для USBasp используется следующий тип программатора:

usbasp

4. Команда для прошивки .hex файла

Основная команда для прошивки выглядит так:

avrdude -c  -p m328p -P  -U flash:w::i

Здесь:

• -c : Указывает тип программатора (например, usbasp или arduino).
• -p m328p: Указывает модель микроконтроллера (для Arduino Uno это ATmega328P).
• -P : Порт подключения (например, COM3 или /dev/ttyUSB0).
• -U flash:w::i: Указывает путь к .hex файлу и режим записи (i означает Intel Hex).

Пример для Arduino Uno с использованием USBasp:

avrdude -c usbasp -p m328p -P usb -U flash:w:/path/to/your/file.hex:i

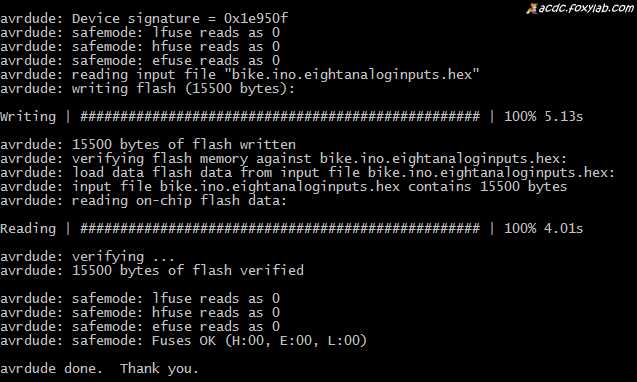

5. Проверка процесса прошивки

После выполнения команды avrdude начнёт загрузку прошивки в память устройства. Если процесс прошел успешно, вы получите сообщение об успешной записи. Если возникнут ошибки, проверьте правильность указания параметров или подключение устройства.

6. Использование загрузчика Arduino (bootloader)

Если на вашем Arduino уже установлен загрузчик, можно прошивать устройство без внешнего программатора. В таком случае используйте программатор «arduino» и указание порта, например:

avrdude -c arduino -p m328p -P /dev/ttyUSB0 -U flash:w:/path/to/your/file.hex:i

Заключение

Использование avrdude для прошивки .hex файлов на Arduino – это мощный способ работы с микроконтроллерами, который дает гибкость в выборе оборудования и позволяет работать с низкоуровневыми операциями. С помощью avrdude можно как программировать с использованием стандартного загрузчика, так и работать с внешними программаторами для более глубокого контроля над процессом загрузки прошивки.

Как настроить программатор для работы с hex-файлом

Для того чтобы записать hex-файл в микроконтроллер с использованием программатора, необходимо правильно настроить как сам программатор, так и программное обеспечение для его работы. Рассмотрим основные шаги настройки.

1. Выбор программатора

Для работы с hex-файлом понадобится программатор, совместимый с вашим микроконтроллером. Наиболее популярными для Arduino являются программаторы типа USBasp, USBtinyISP или AVRISP. Убедитесь, что ваш программатор поддерживает нужный тип чипа, например, ATmega328P для Arduino Uno.

2. Установка драйверов

После подключения программатора к компьютеру, необходимо установить соответствующие драйверы. Для USBasp, например, потребуется драйвер, который можно найти на сайте производителя или в репозиториях Arduino IDE. Убедитесь, что устройство корректно определилось в системе.

3. Настройка Arduino IDE

Запустите Arduino IDE и откройте меню «Инструменты». В разделе «Плата» выберите модель вашего Arduino, в разделе «Программатор» укажите соответствующий тип программатора (например, USBasp). Также в разделе «Порт» выберите COM-порт, к которому подключен программатор.

4. Загрузка hex-файла

Для загрузки hex-файла используйте команду «Загрузить с использованием программатора» в меню «Скетч». В этом случае IDE будет использовать выбранный программатор для записи hex-файла в микроконтроллер. Убедитесь, что файл hex находится в той же папке, где расположен ваш проект, или укажите полный путь к файлу в настройках IDE.

5. Проверка связи с микроконтроллером

Перед началом записи рекомендуется выполнить проверку связи с микроконтроллером с помощью команды «Проверить связь». Если микроконтроллер правильно подключен и настроен, вы получите сообщение об успешной проверке.

6. Запись hex-файла

После выполнения всех настроек, выберите команду «Записать» или используйте комбинацию клавиш для запуска записи hex-файла в микроконтроллер. Процесс может занять несколько секунд в зависимости от размера программы и типа микроконтроллера.

Таким образом, для работы с hex-файлом необходимо правильно настроить программатор, установить драйверы, выбрать соответствующие параметры в Arduino IDE и выполнить сам процесс записи. Важно следить за правильностью подключения и корректностью всех настроек.

Ошибки при загрузке hex-файла и способы их устранения

При загрузке hex-файла в микроконтроллер Arduino могут возникать различные ошибки. Ниже приведены типичные проблемы и способы их решения.

• Ошибка: «avrdude: stk500_getsync(): not in sync: resp=0x00»

  Это сообщение указывает на проблему с подключением между компьютером и Arduino. Причины могут быть следующими:

  • Неверно выбран порт в Arduino IDE. Проверьте, что выбран правильный COM-порт, к которому подключен Arduino.
  • Неправильная плата в настройках Arduino IDE. Убедитесь, что в разделе «Инструменты» выбрана соответствующая модель Arduino.
  • Проблемы с драйверами. Установите или переустановите драйверы для вашего устройства.
• Ошибка: «avrdude: stk500_recv(): programmer is not responding»

  Эта ошибка может быть связана с несколькими факторами:

  • Неправильно установлен программатор. Проверьте, что используемый программатор соответствует выбранной плате.
  • Неисправность кабеля USB. Попробуйте заменить кабель или подключиться к другому порту.
  • Проблемы с настройками IDE. Убедитесь, что выбраны правильные параметры для микроконтроллера и программатора.
• Ошибка: «Error opening serial port»

  Это сообщение может указывать на следующие проблемы:

  • Порт уже занят другим приложением. Закройте другие программы, использующие COM-порты, и попробуйте снова.
  • Конфликт драйверов. Убедитесь, что все драйверы правильно установлены.
  • Отсутствие разрешений на использование порта. Попробуйте запустить Arduino IDE от имени администратора.
• Ошибка: «avrdude: verification error, first mismatch at byte 0x0000»

  Ошибка верификации указывает на то, что загруженный hex-файл не совпадает с данным в памяти микроконтроллера:

  • Попробуйте загрузить hex-файл повторно, чтобы исключить случайные сбои в процессе загрузки.
  • Убедитесь, что hex-файл не поврежден. Проверьте его целостность, если это возможно.
  • Возможно, проблема с микроконтроллером. Попробуйте выполнить сброс на плате Arduino.
• Ошибка: «avrdude: stk500_disable(): protocol error (0x11)»

  Эта ошибка может возникать при неправильной настройке порта или микроконтроллера:

  • Проверьте, что выбрана правильная плата и порт в настройках Arduino IDE.
  • Проверьте, что в плате Arduino не повреждены компоненты, такие как чип USB-to-serial.
• Ошибка: «Timeout expired»

  Эта ошибка может свидетельствовать о проблемах с программированием или соединением:

  • Попробуйте использовать другой USB-порт или кабель.
  • Убедитесь, что микроконтроллер правильно подключен к компьютеру.
  • Перезагрузите Arduino и попробуйте снова.

Для устранения ошибок важно тщательно проверять все параметры в настройках и исключать возможные проблемы с аппаратным обеспечением, такими как кабели или порты. При постоянных сбоях попробуйте обновить драйверы или даже использовать другую версию Arduino IDE.

Как автоматизировать процесс прошивки с помощью скриптов

Для автоматизации процесса прошивки на платформе Arduino чаще всего используются инструменты командной строки, такие как avrdude и arduino-cli. Эти утилиты позволяют запускать процесс прошивки через скрипты, а не вручную через графический интерфейс.

Использование arduino-cli для автоматизации прошивки

Этот скрипт можно сохранить в файл и запускать для автоматической прошивки. Чтобы скрипт выполнялся без ошибок, убедитесь, что у вас установлены все зависимости и правильно настроены пути.

Автоматизация через CI/CD

Если вы хотите интегрировать процесс прошивки в систему непрерывной интеграции (CI), то можно настроить использование скриптов в CI/CD-системах, таких как Jenkins или GitLab CI. В таких системах процесс может быть полностью автоматизирован, начиная от компиляции до прошивки устройства.

• Для этого можно использовать arduino-cli как шаг в пайплайне.
• В настройках CI указать путь к проекту и порту подключения.

Пример конфигурации для Jenkins:

pipeline {
agent any
stages {
stage('Upload firmware') {
steps {
sh 'arduino-cli upload -p /dev/ttyUSB0 --fqbn arduino:avr:uno path/to/hex/file'
}
}
}
}

С помощью такой интеграции процесс прошивки может быть полностью автоматизирован, что минимизирует человеческие ошибки и ускоряет рабочий процесс.

Использование avrdude для прошивки

Этот скрипт можно использовать для прошивки через программатор, например, USBtinyISP.

Что делать при необходимости отката на предыдущую версию прошивки

Откат на предыдущую версию прошивки на Arduino может быть необходим, если новая версия вызывает сбои или не выполняет все функции корректно. Чтобы выполнить откат, следует иметь несколько подготовленных элементов: оригинальный HEX-файл прошивки, совместимый с вашим устройством, и правильную среду для загрузки прошивки. Важно помнить, что если вы используете нестандартные прошивки или вносили изменения в код, вам нужно будет вернуть исходные параметры.

1. Найдите или сохраните предыдущую рабочую версию HEX-файла прошивки. Обычно разработчики сохраняют резервные копии файлов на случай непредвиденных ситуаций. Если такой файл не был сохранён, необходимо искать его в истории коммитов или в бэкапах проекта.

2. Убедитесь, что у вас установлена правильная версия Arduino IDE или другая программа, с которой вы работали. Для корректного отката важно использовать ту же среду, в которой была загружена прошивка.

3. Подключите устройство Arduino к компьютеру с помощью USB-кабеля. Убедитесь, что устройство правильно определяется в среде разработки и выбрана правильная плата и порт.

4. Откройте файл с предыдущей версией HEX-файла в Arduino IDE или в специальной программе для загрузки прошивок, например, avrdude. Убедитесь, что файл соответствует архитектуре вашего устройства (например, для Arduino Uno это будет файл для микроконтроллера ATmega328P).

5. Для загрузки HEX-файла в Arduino IDE используйте команду «Загрузить», если файл открыт в формате скетча. В случае использования avrdude или других программ вам нужно будет указать путь к HEX-файлу и выполнить команду загрузки вручную через терминал или консоль.

6. Если в процессе загрузки возникает ошибка, проверьте настройки подключения и совместимость прошивки. Иногда для восстановления устройства нужно использовать специальный программатор, если стандартное подключение не работает.

7. После успешного отката на предыдущую прошивку проведите тестирование устройства, чтобы убедиться в стабильности работы. Иногда может понадобиться внести небольшие коррективы в код, чтобы он корректно работал с новыми/старыми функциями устройства.

Важно помнить, что откат на более старую версию прошивки может привести к несовместимости с новыми функциями или модулями, поэтому перед откатом тщательно анализируйте изменения, которые были сделаны в более поздних версиях прошивки.

Вопрос-ответ:

Как вставить hex-файл в код Arduino?

Для вставки hex-файла в код Arduino нужно сначала создать скетч с помощью IDE. Затем, используя команду загрузки, можно вставить hex-файл в микроконтроллер. Однако нужно помнить, что обычно Arduino IDE не позволяет напрямую загрузить hex-файл, поэтому потребуется использовать сторонние программы или библиотеки, такие как AVRDude, для этой задачи. Через AVRDude можно указать путь к hex-файлу и выполнить его загрузку на устройство.

Что такое hex-файл для Arduino и зачем он нужен?

Hex-файл — это файл, содержащий машинный код, который может быть загружен на микроконтроллер Arduino. Он генерируется при компиляции скетча в Arduino IDE. Hex-файл нужен для загрузки программы на устройство, так как сам микроконтроллер не понимает исходный код на C++, а только машинный код в формате hex.

Можно ли загрузить hex-файл в Arduino без использования IDE?

Да, можно. Для этого часто используют утилиту AVRDude, которая позволяет загружать hex-файлы в микроконтроллеры через программатор или через USB-to-Serial адаптер. Для этого нужно открыть командную строку, указать путь к файлу и подключить Arduino к компьютеру через программатор. AVRDude выполнит все необходимые операции для загрузки программы на микроконтроллер.

Какие проблемы могут возникнуть при загрузке hex-файла в Arduino?

Одной из распространённых проблем является несоответствие версии прошивки Arduino и версии компилятора, использующегося для создания hex-файла. В этом случае программа может не работать или загрузиться неправильно. Также возможны проблемы с подключением программатора или выбором неверного порта в AVRDude. Важно следить за тем, чтобы все параметры загрузки были указаны корректно.

Как проверить, что hex-файл корректно загружен на Arduino?

Для проверки можно использовать функцию загрузки через Arduino IDE и проверку серийного порта. Если Arduino правильно работает с загруженной программой, например, мигает светодиод в нужные моменты или выполняет другие действия, это будет свидетельствовать о корректной загрузке. Также можно использовать программные средства для мониторинга вывода данных с Arduino, чтобы убедиться в правильности работы программы.

Что такое hex в контексте Arduino и зачем его использовать в коде?

Hex (или шестнадцатеричное представление) в контексте Arduino используется для указания значений в более компактной форме. Обычно это применяется для записи чисел, которые могут быть более удобными для работы с определенными типами данных, такими как цветовые коды, адреса или другие низкоуровневые значения. Например, для задания значений в регистры или памяти, hex позволяет избегать длинных последовательностей цифр в десятичной системе. Использование hex упрощает чтение и написание кода, особенно когда нужно работать с бинарными данными, например, в периферийных устройствах.
